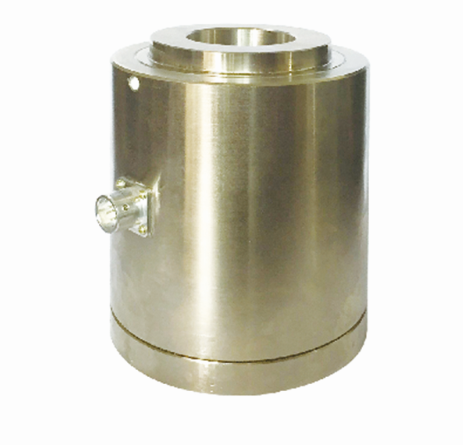

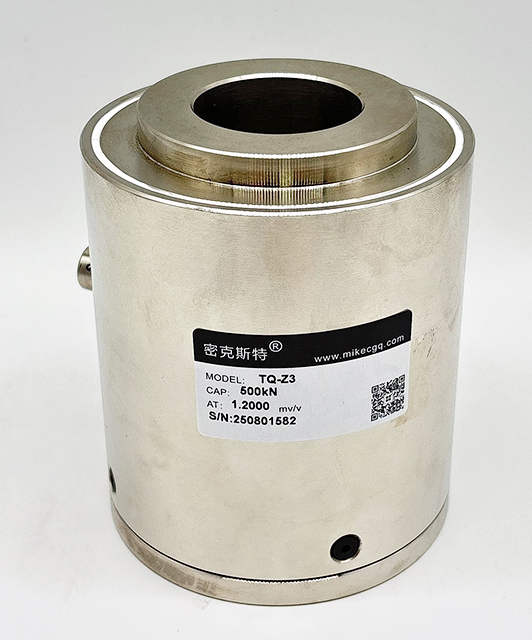

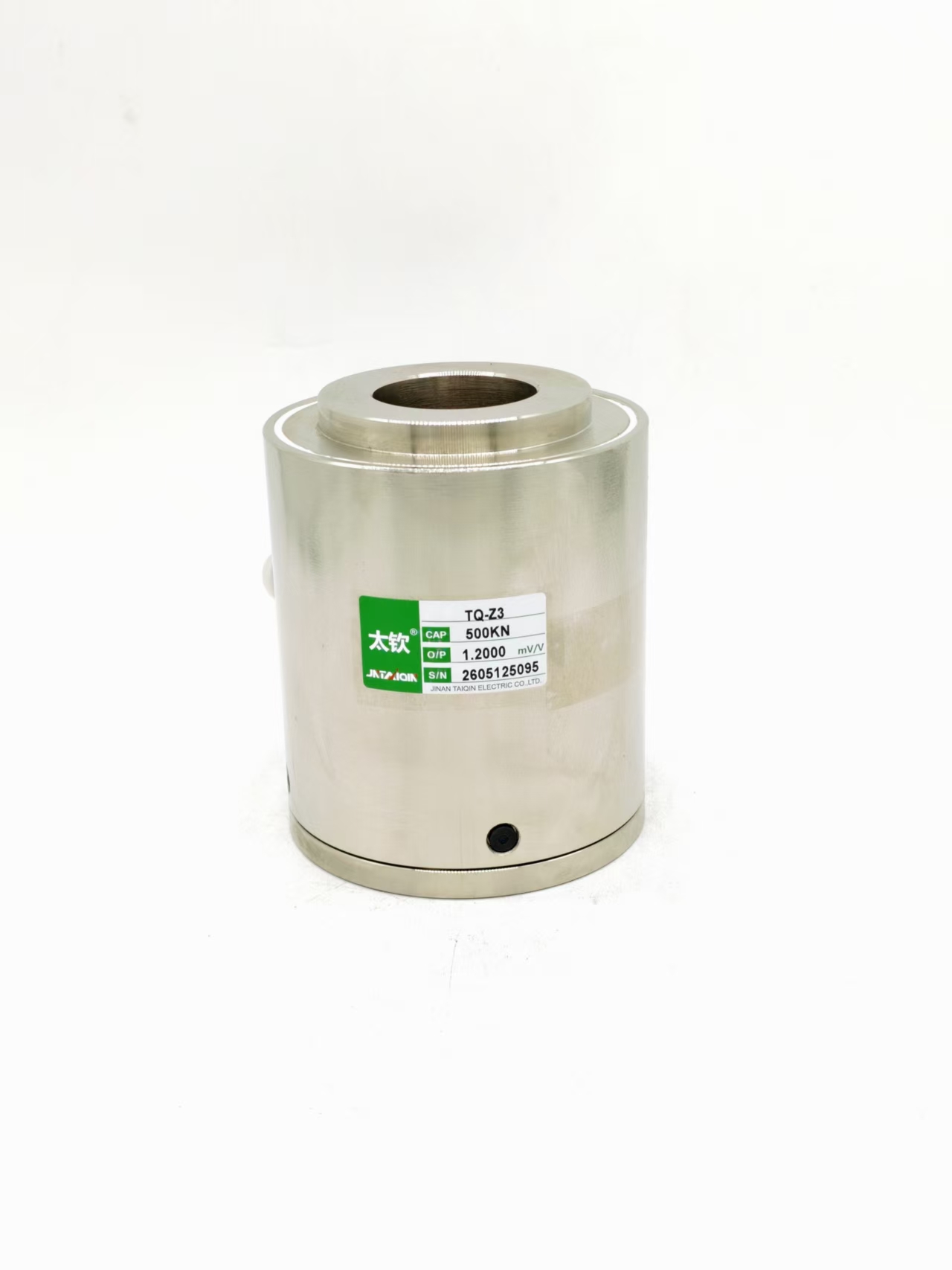

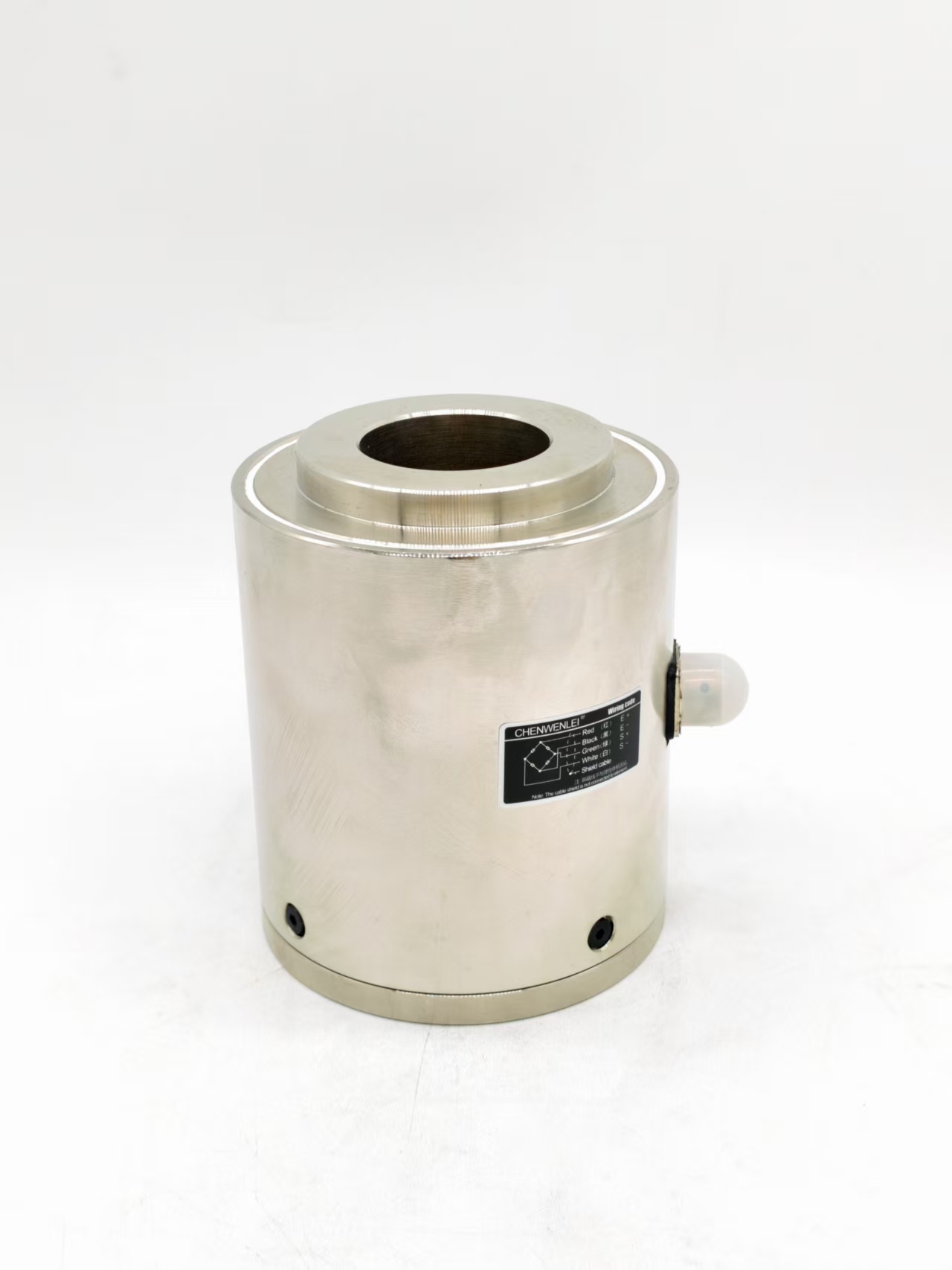

TQ-Z3柱筒式传感器
编号：10302
查看：
发布：2020-07-30
TQ-Z3柱筒式传感器性能稳定可靠，安全过载系数高、安装简便，广泛应用于力的测量与分析、生产过程中的自动检测和控制，以及作为各种测量装置中的检测元件。
编号：10302
查看：
发布：2020-07-30
TQ-Z3柱筒式传感器性能稳定可靠，安全过载系数高、安装简便，广泛应用于力的测量与分析、生产过程中的自动检测和控制，以及作为各种测量装置中的检测元件。
TQ-Z3柱筒式传感器性能稳定可靠，安全过载系数高、安装简便，广泛应用于力的测量与分析、生产过程中的自动检测和控制，以及作为各种测量装置中的检测元件。
量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)
技术参数及外形尺寸： 序号 产品技术参数 1 额定载荷 10t-100t 2 综合精度 1%F.S 3 灵敏度 >1.0mV/V 4 非线性 ≤1%F.S 5 滞后 ≤1%F.S 6 重复性 ≤0.5%F.S 7 零点温度影响 ≤0.3%F.S/10℃ 8 输出温度影响 ≤0.3%F.S/10℃ 9 输入阻抗 700Ω 10 输出阻抗 700Ω 11 绝缘阻抗 >2000MΩ 12 工作温度范围 -10~70℃ 13 激励电压 10VDC 14 安全过载 120％F.S 15 材质 合金钢 16 接线方式 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负）

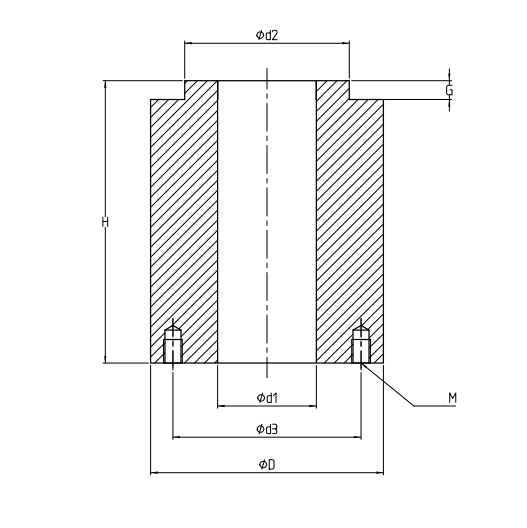

型号 量程(kN) 量程(t) d1 d2 d3 D G H M TQ-Z3 100 10 27 45 -- 65 -- 80 -- 200 20 34 52 -- 77 -- 100 -- 300 30 45 65 -- 90 -- 120 -- 500 50 42 70 80 99 8 120 4-M8深10 600 60 60 80 -- 106 -- 130 1000 100 90 117 -- 138 -- 175
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
