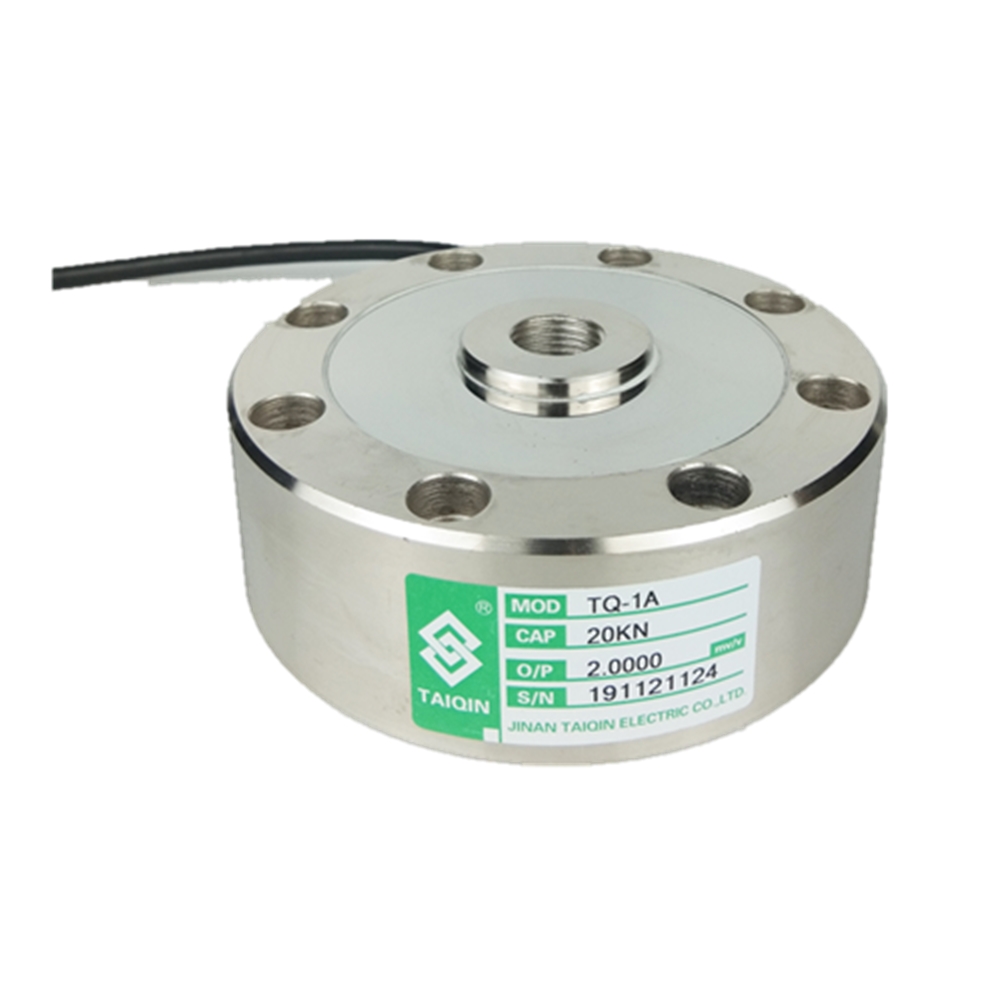

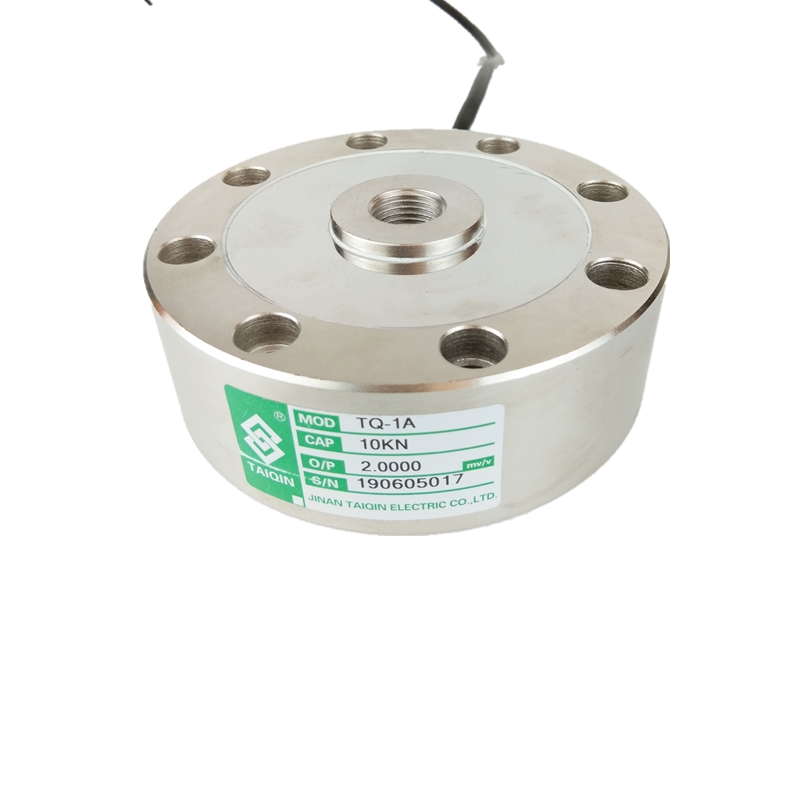

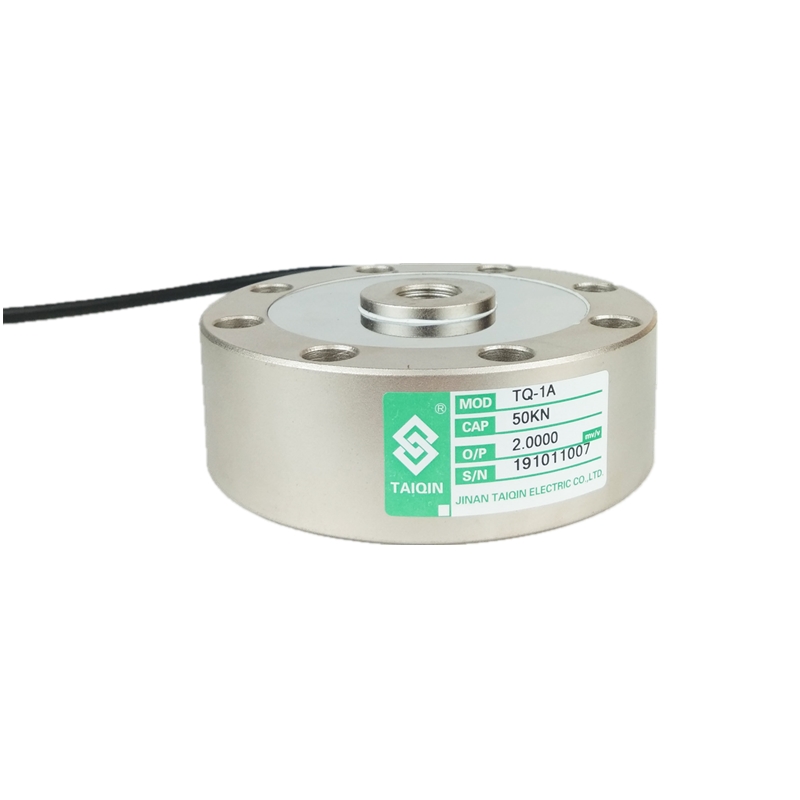

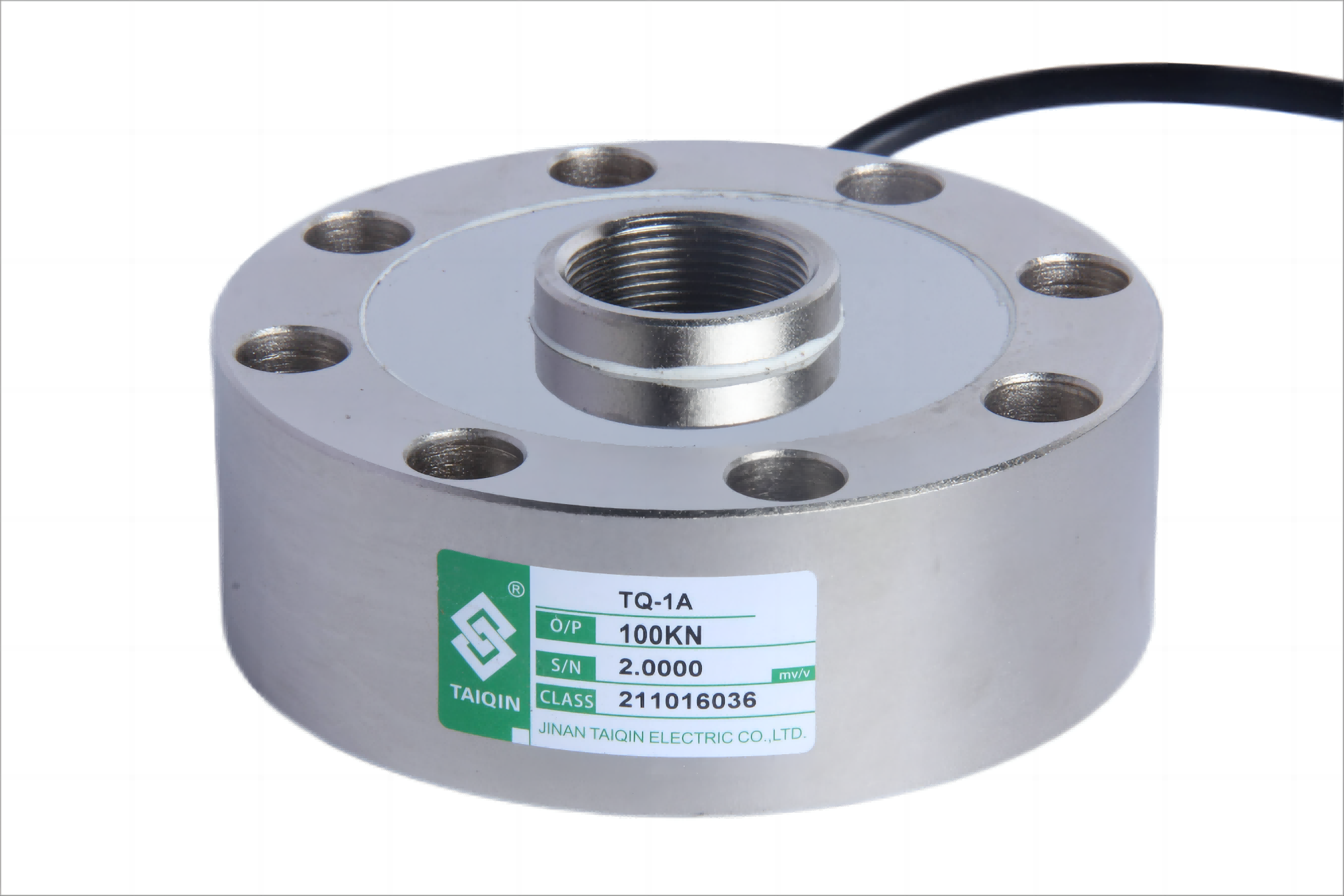

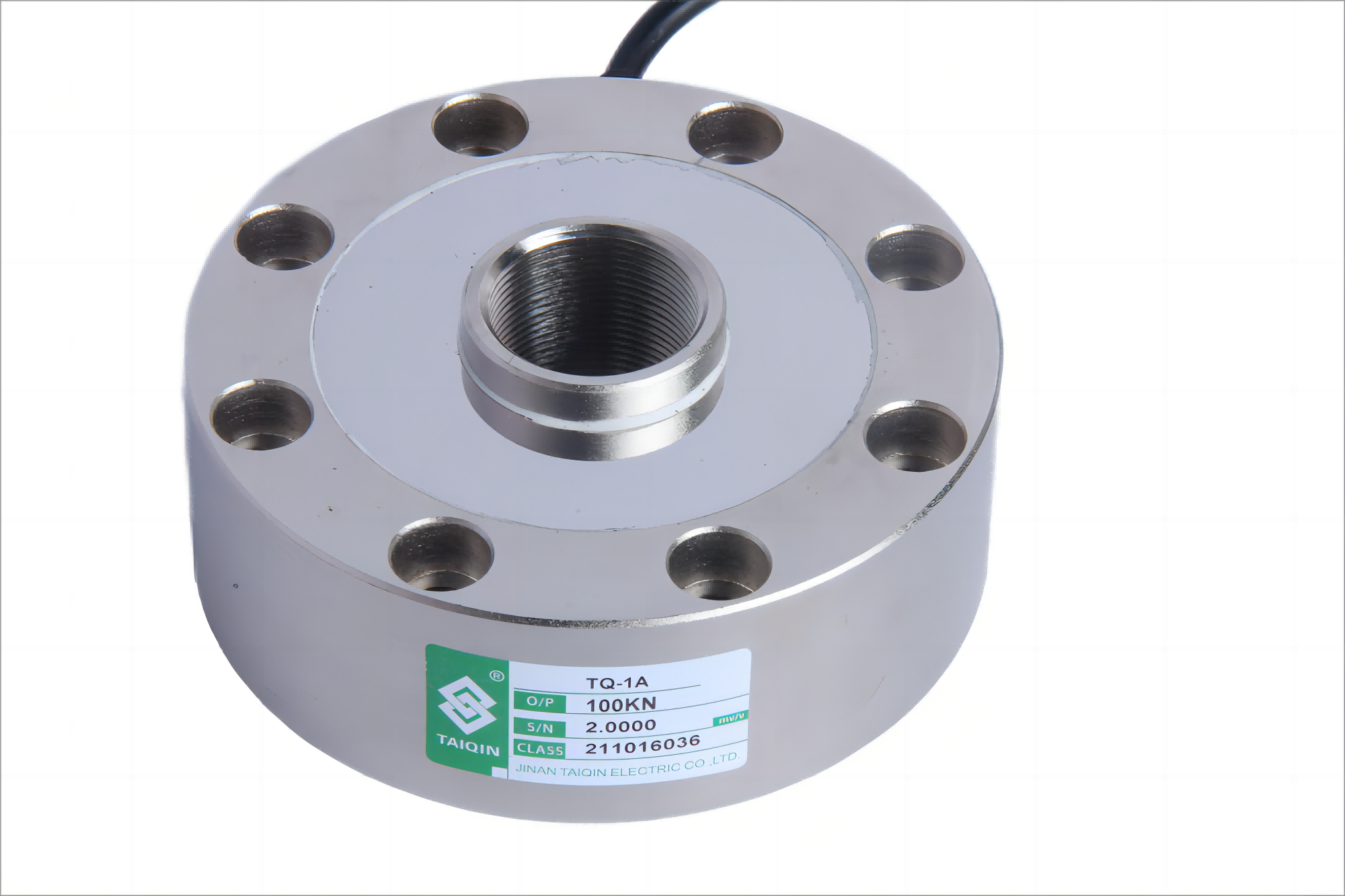

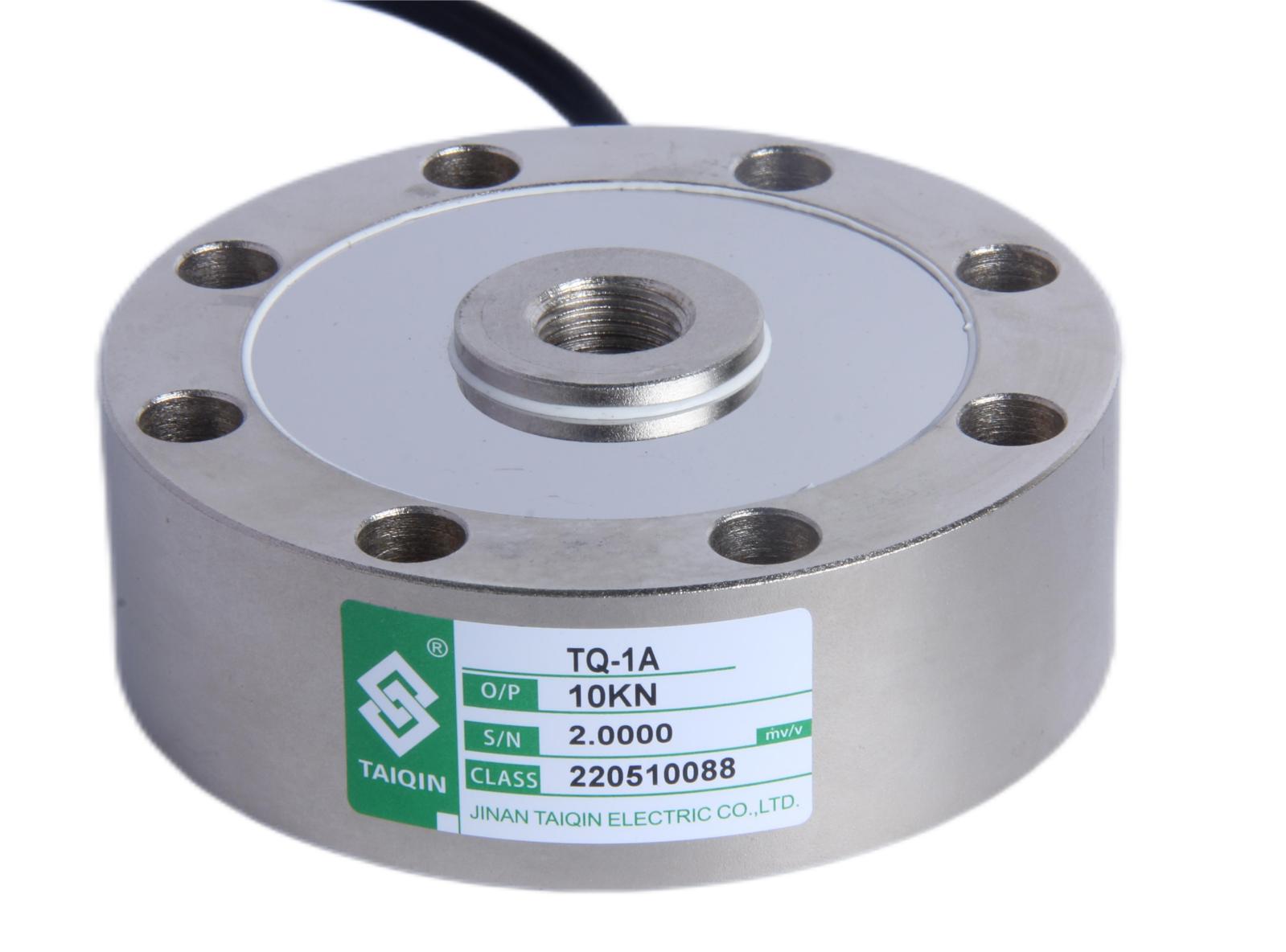

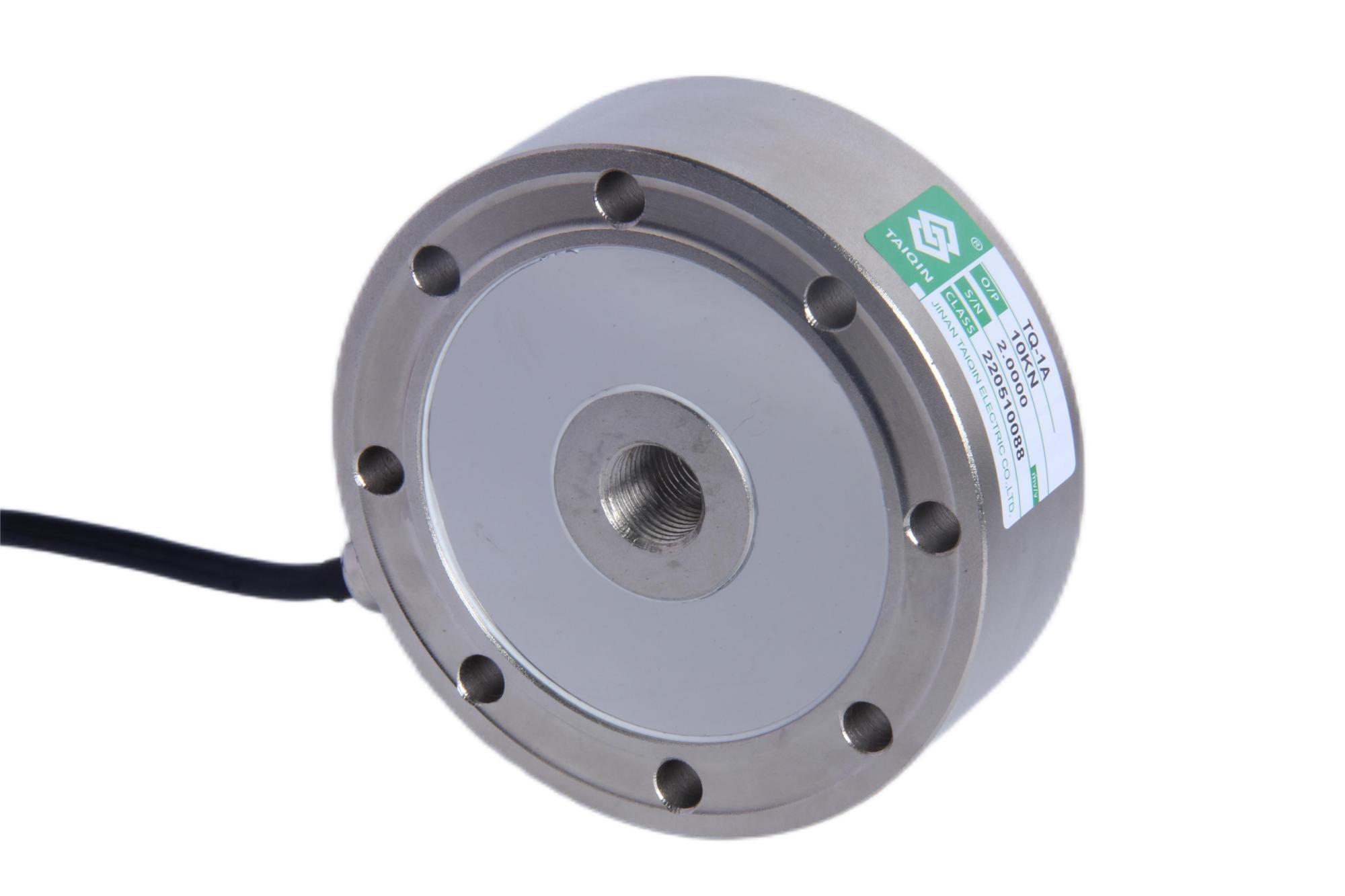

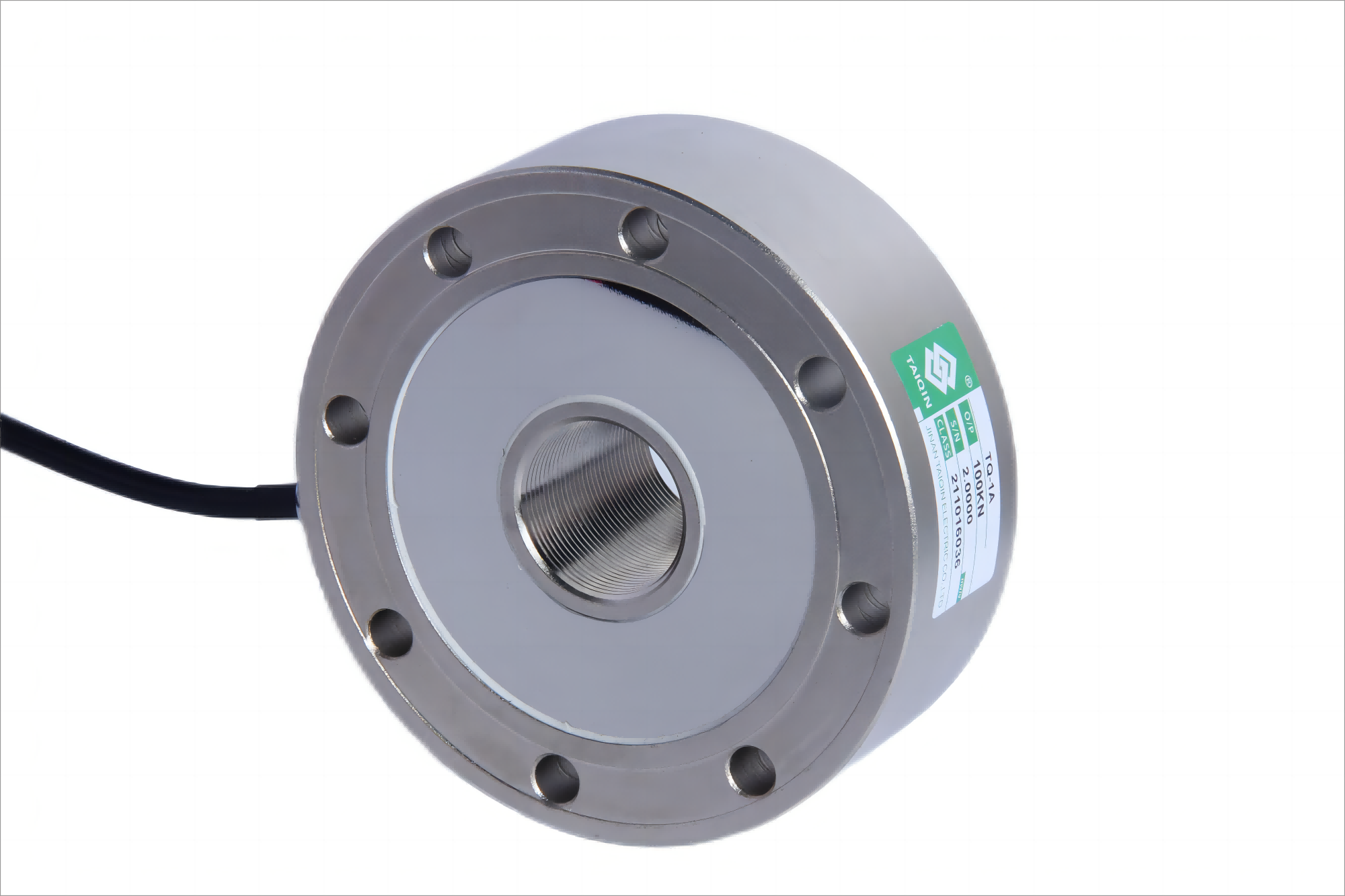

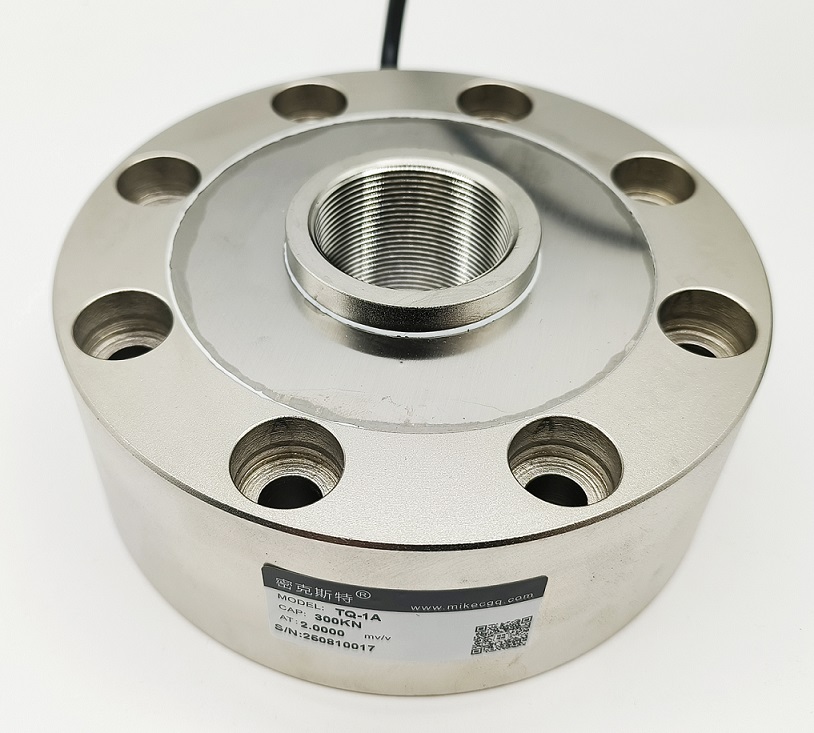

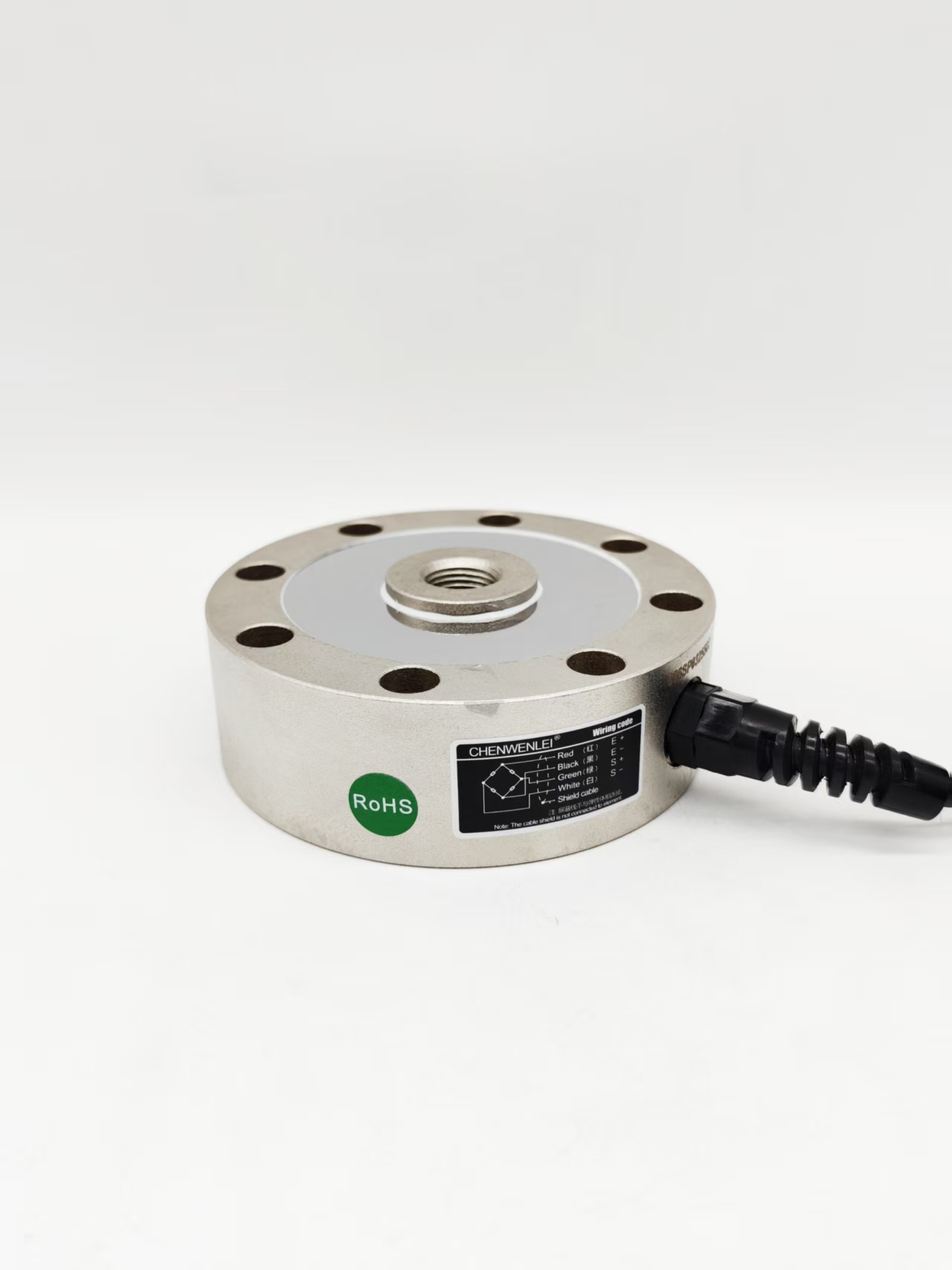

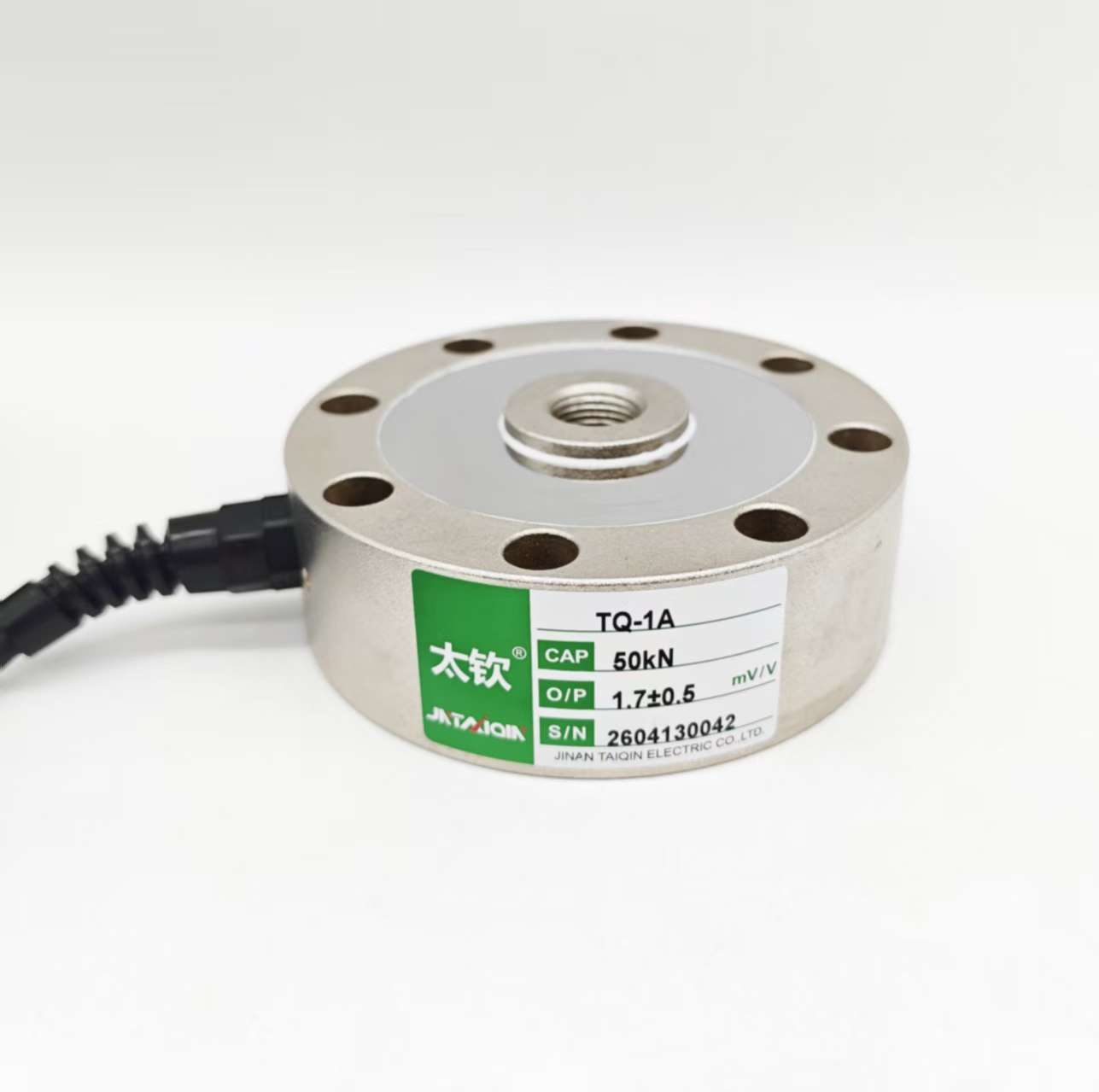

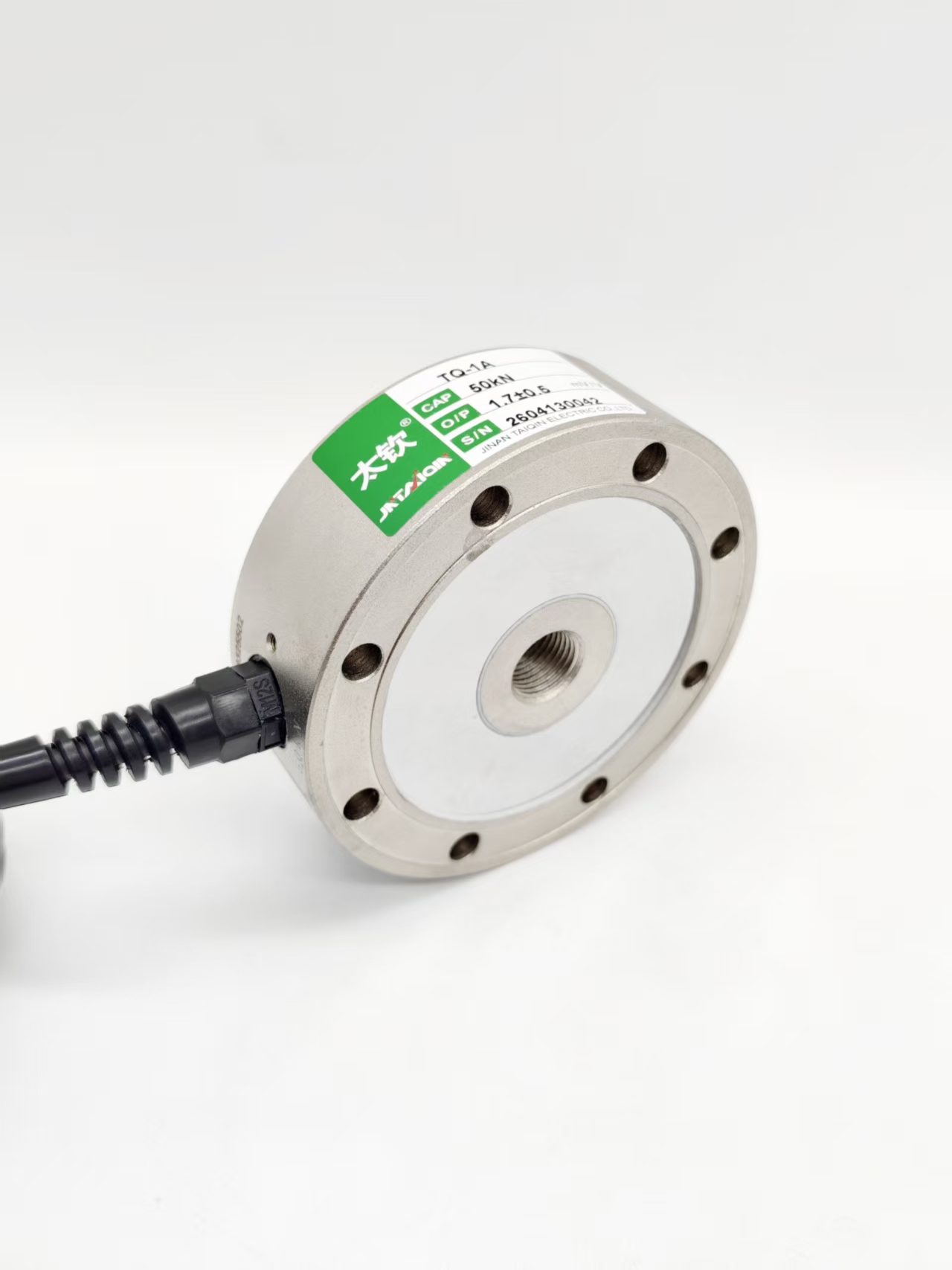

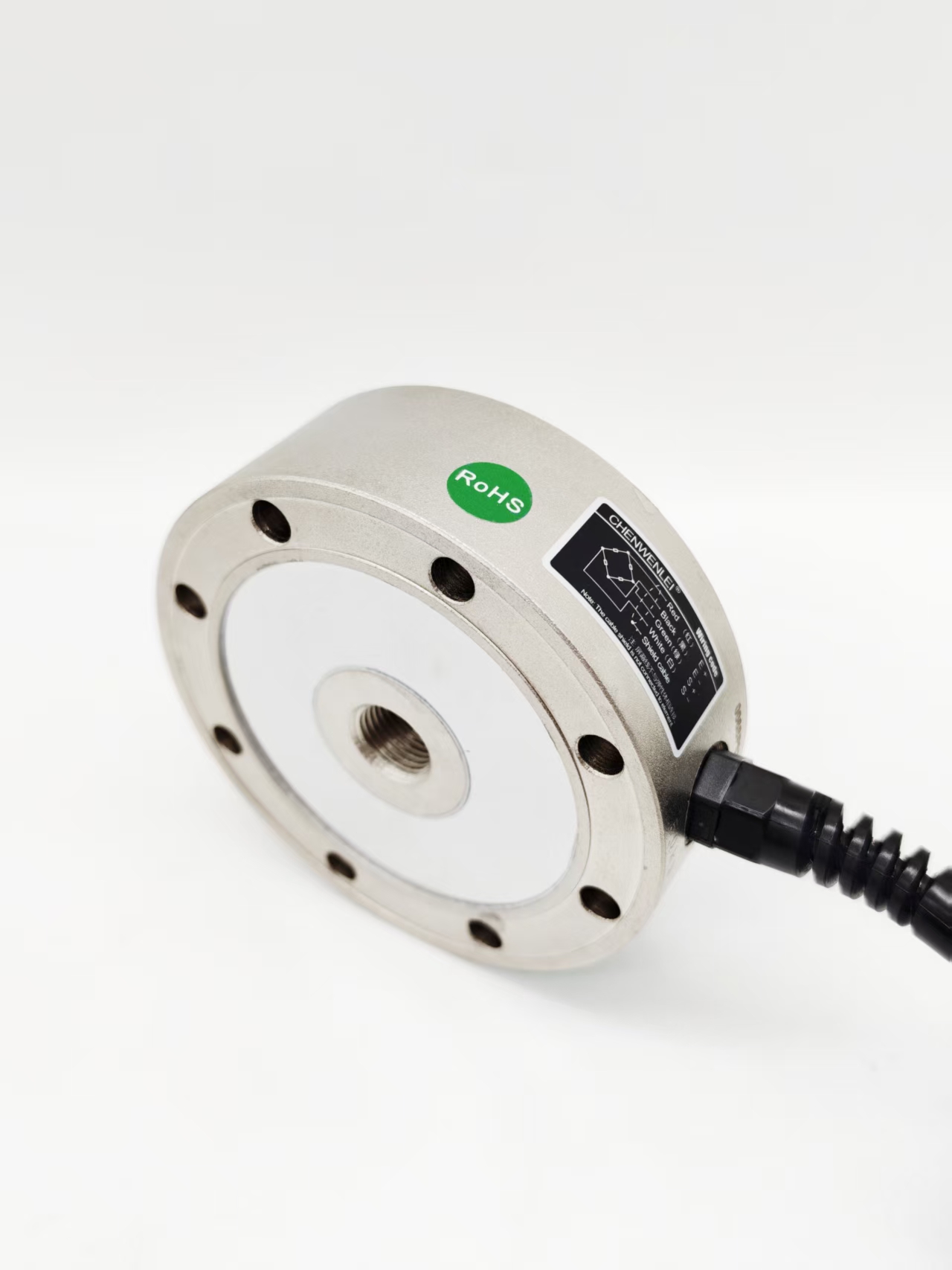

TQ-1A内螺纹轮辐式称重传感器

编号:10104
查看:
发布:2020-08-13

TQ-1A内螺纹轮辐式称重传感器采用优质合金钢材质,表面镀镍防腐处理。具有高精度,高稳定性,低外形,安装简便、快速等特点。 TQ-1A内螺纹轮辐式称重传感器适用于汽车衡、试验机和大型料斗秤等。


拨打电话
Call
在线咨询
Service



产品特点:TQ-1A内螺纹轮辐式称重传感器采用优质合金钢材质,表面镀镍防腐处理。具有高精度,高稳定性,低外形,安装简便、快速等特点。

产品用途:TQ-1A内螺纹轮辐式称重传感器适用于汽车衡、试验机和大型料斗秤等。

量程:5kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、250 kN(25t)、300 kN(30t)、500 kN(50t)、600kN(60t)、1000 kN(100t)、1500 kN(150t)、2000 kN(200t)、3000kN(300t)、5000kN(500t)

技术参数和外形尺寸:

序号

产品技术参数

1

额定载荷

5kN-5000kN

2

综合精度

0.05%F.S

3

灵敏度

2.0mV/V±0.25%

4

蠕变

±0.03%F.S/20min

5

零点输出

≤±1%F.S

6

输入阻抗

387±20Ω/775±20Ω

7

输出阻抗

350±5Ω/700±5Ω

8

绝缘阻抗

≥5000MΩ

9

推荐激励电压

10V(DC)

10

适用温度范围

-20~70℃

11

安全过载

150%F.S

12

材质

优质合金钢

13

接线方式

红……E+(电源正)

黑……E-(电源负)

绿……S+(信号正)

白……S-(信号负)




型号

量程(t)

D

D1

D2

D3

H

H1

T

T1

T2

H2

n

TQ-1A



0.5-7.5

105

89

32

75

37

34

M16×1.5

7.5

10.5

7.2

8

10-25

120.6

101.8

39

83

48

41

M32×1.5

8.5

14

10.5

8

30

141

116.8

50.4

97

57.2

50.8

M40×1.5

11

18

11

8

50

141

116.8

54.4

93

57.2

50.8

M40×1.5

11

18

11

8

60-100

200

162

76

132

83

70

M60×2

13

20

18

16

150-200

250

210

110

170

100

90

M80×3

17

28

20

16

300

320

270

162

220

100

100

M96×4

17

28

20

16

500

400

343

240

286

125

120

M150×4

32.5

32.5

20

16

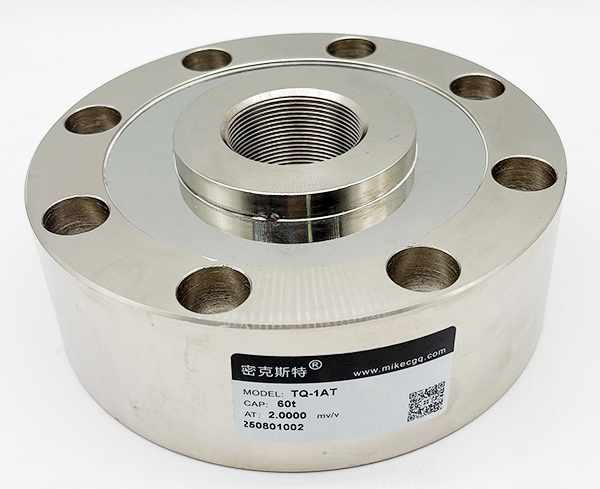

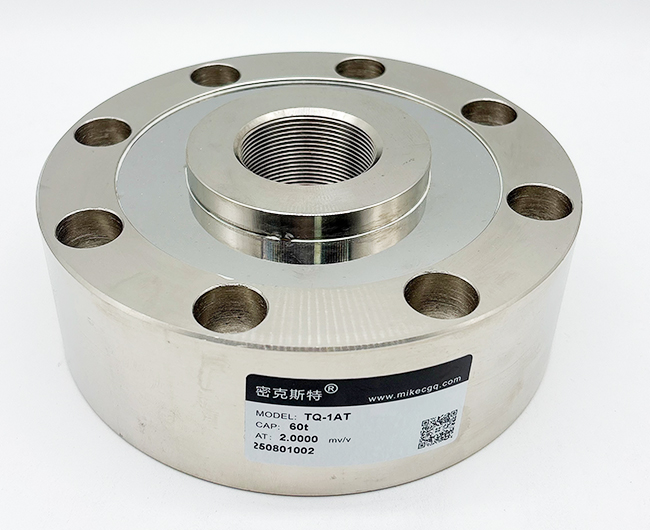

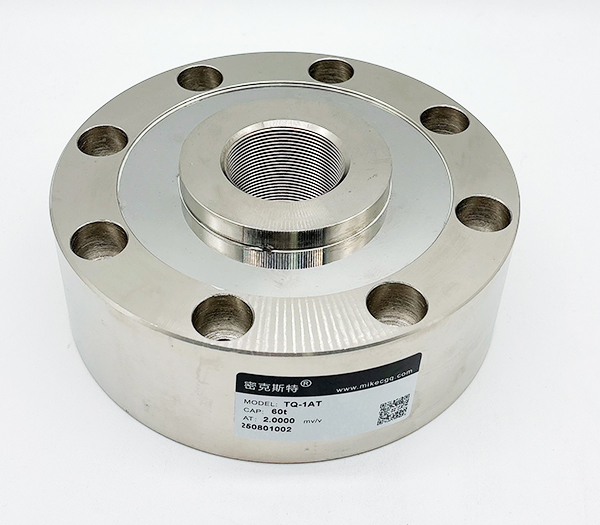

TQ-1AT

30

120.6

101.8

43

83

48

41

M32×1.5

8.5

14

10.5

8

60

153

130

70

110

58

51

M40×1.5

10.5

17

16

8

100

200

162

76

132

83

70

M64×3

13

20

18

16

200

296

245

136

--

105

100

M90x3

22

22

--

8


图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
