TQ-N3扭矩传感器

精度高,性能稳定,安装方便;适用于静态、非连续旋转的扭矩力值的测量与控制。

量程:2N.m、5 N.m、10 N.m、20 N.m、50 N.m、100 N.m、200 N.m、300 N.m、500 N.m、1000 N.m、2000 N.m、3000 N.m

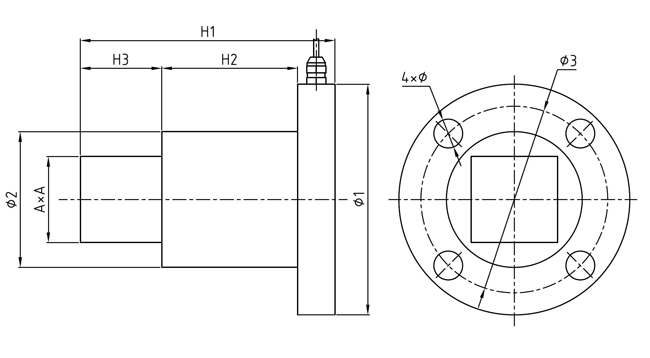

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

2Nm-3000Nm

2

综合精度

0.1/0.3%F.S

3

灵敏度

1.0-2.0mV/V

4

蠕变/30分钟

±0.1/0.2/0.3%F.S/30min

5

零点输出

±1%F.S

6

零点温度影响

±0.1/0.2/0.3%F.S/10

7

输出温度影响

±0.1/0.2/0.3%F.S/10

8

输入阻抗

750±30Ω/380±10Ω

9

输出阻抗

700±5Ω/383Ω

10

绝缘阻抗

>5000MΩ

11

工作温度

-10~65

12

安全过载

150%F.S

13

激励电压

10VDC

14

材质

合金钢

15

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)






型号

量程(Nm)

A

H1

H2

H3

Φ1

Φ2

Φ3

Φ

TQ-N3

2-200

12.5

55

30

15

59

32

45

6.5

300-1500

25.4

75

40

24

68

40

55

8.5

2000-3000

25.4

85

44

24

98

56

80

13


图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
