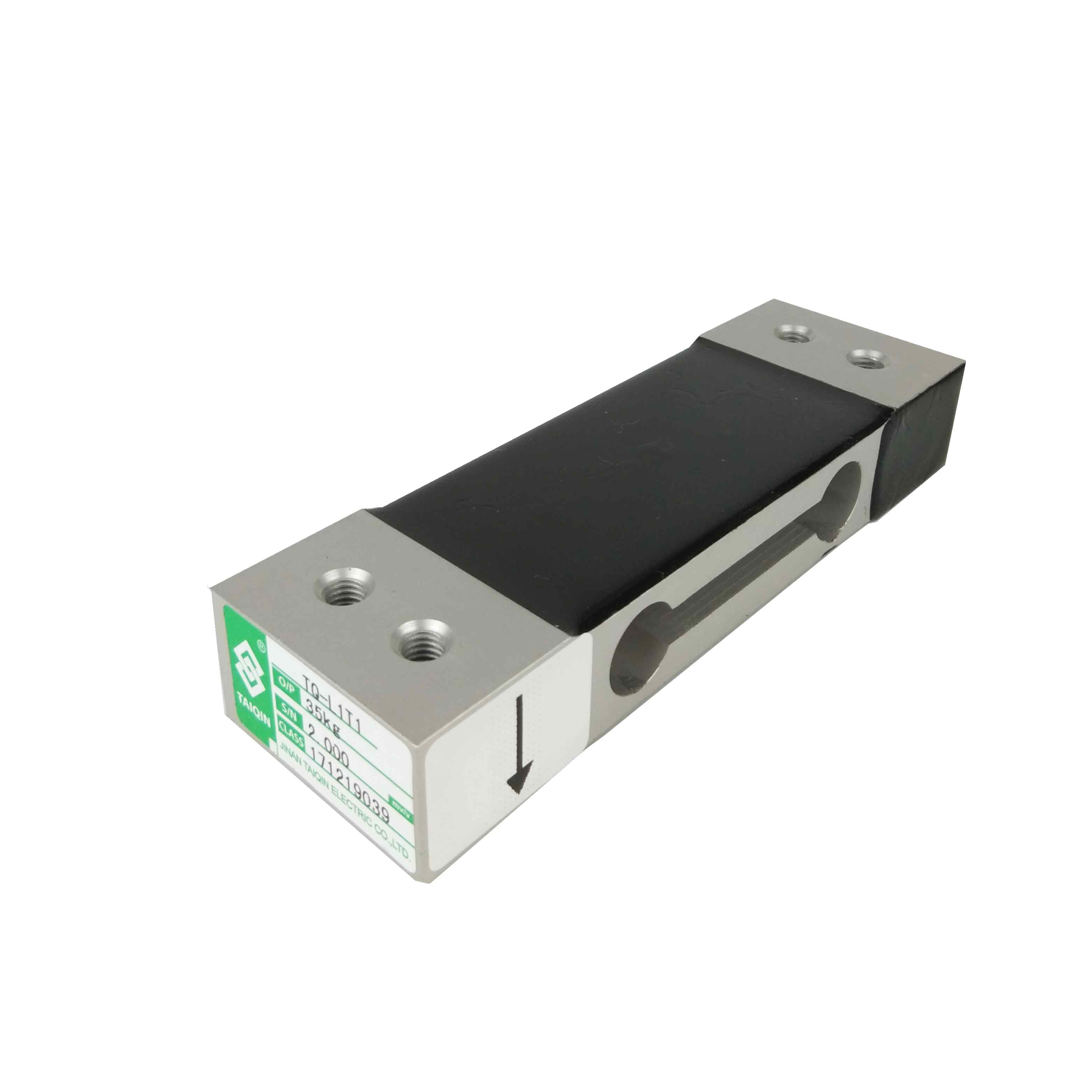

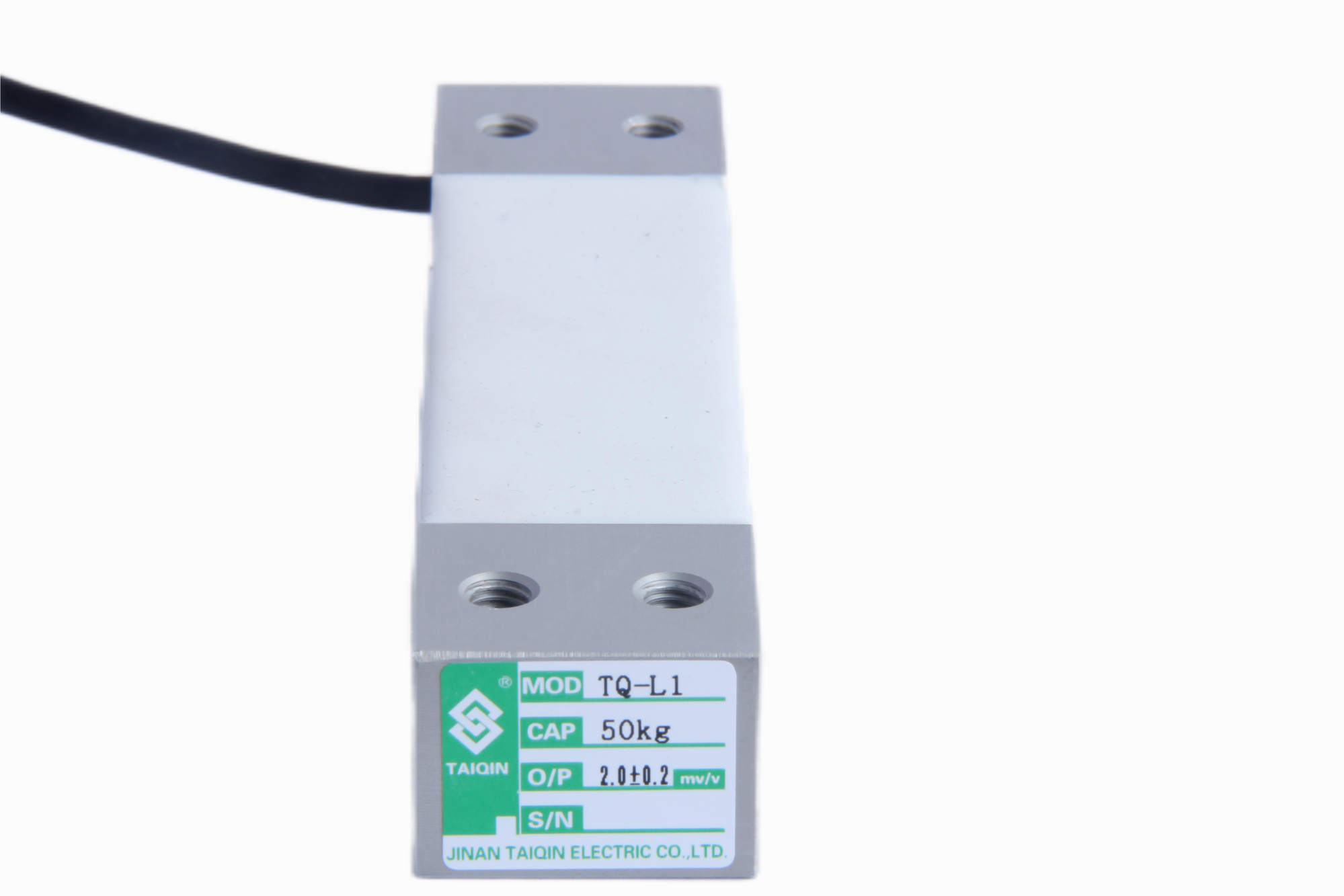

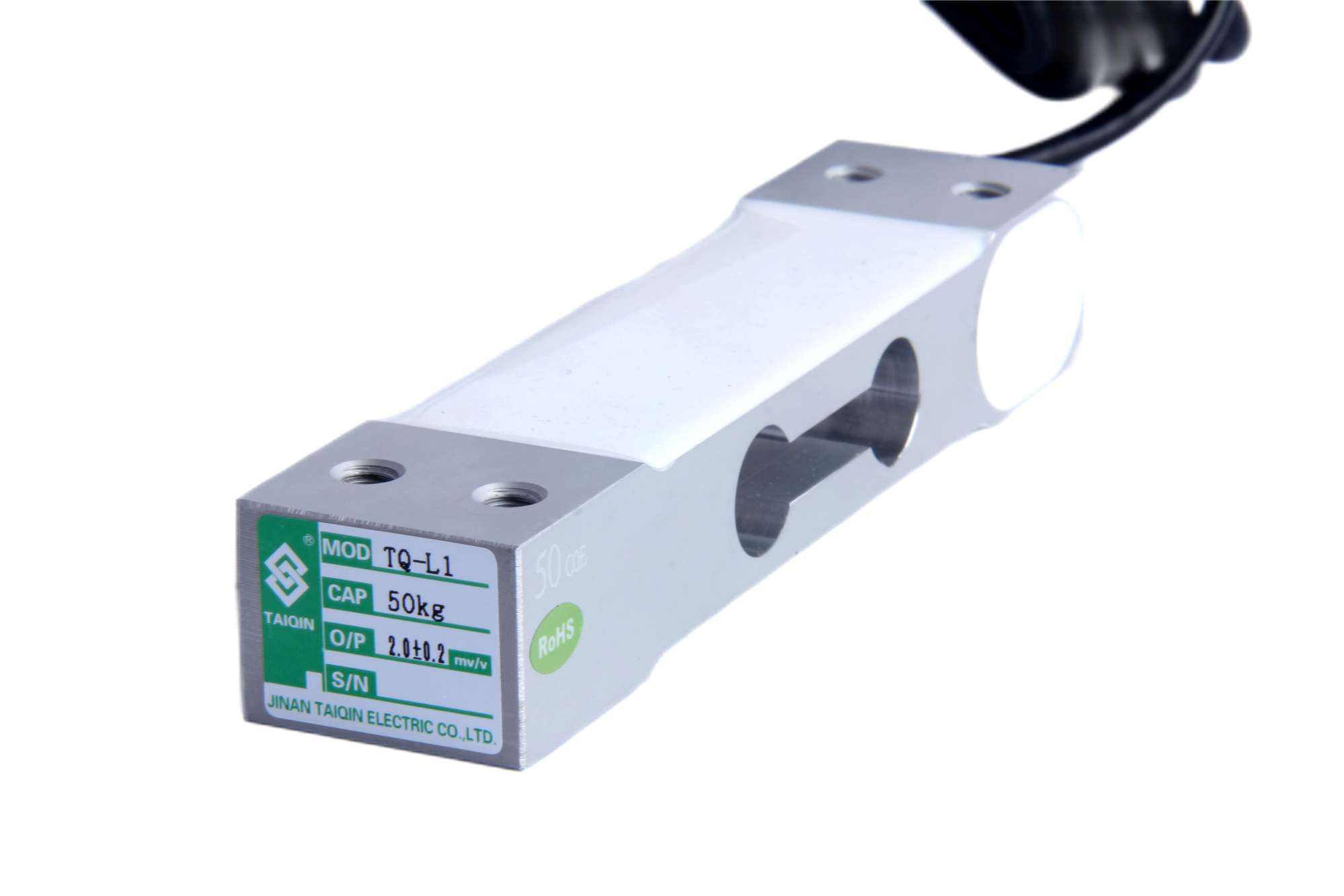

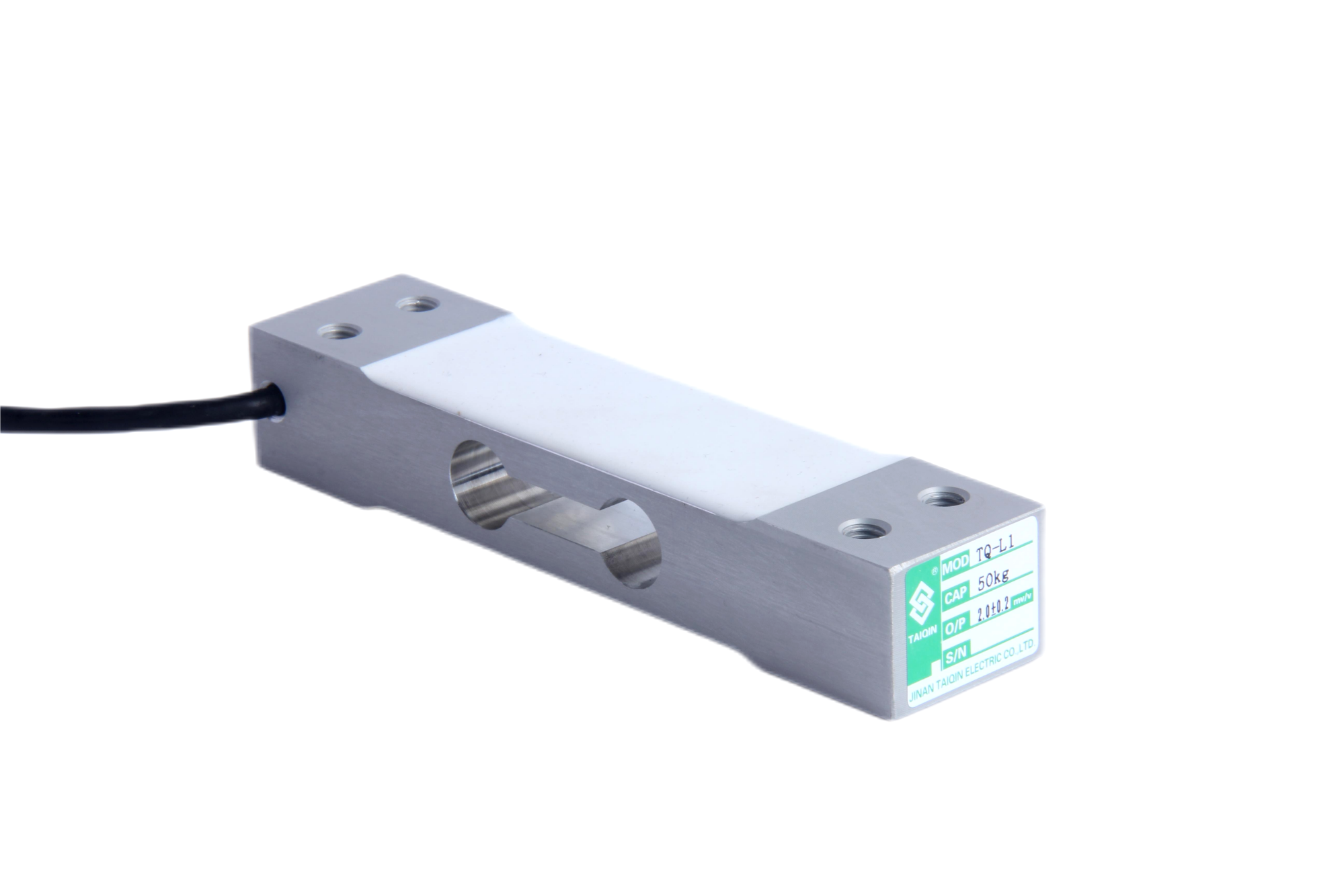

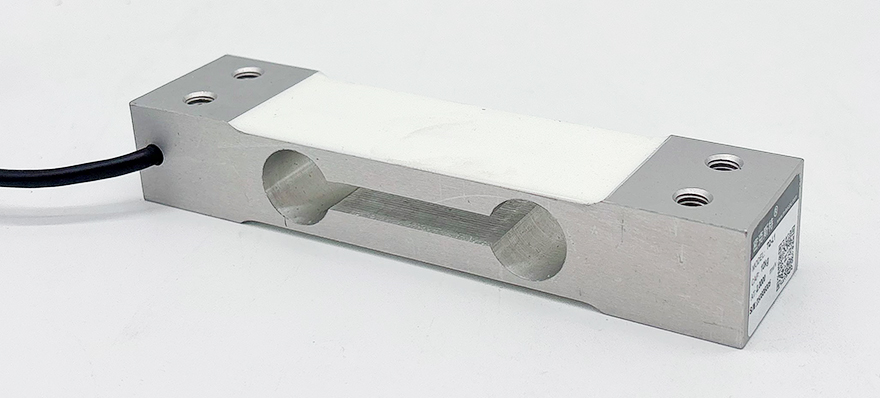

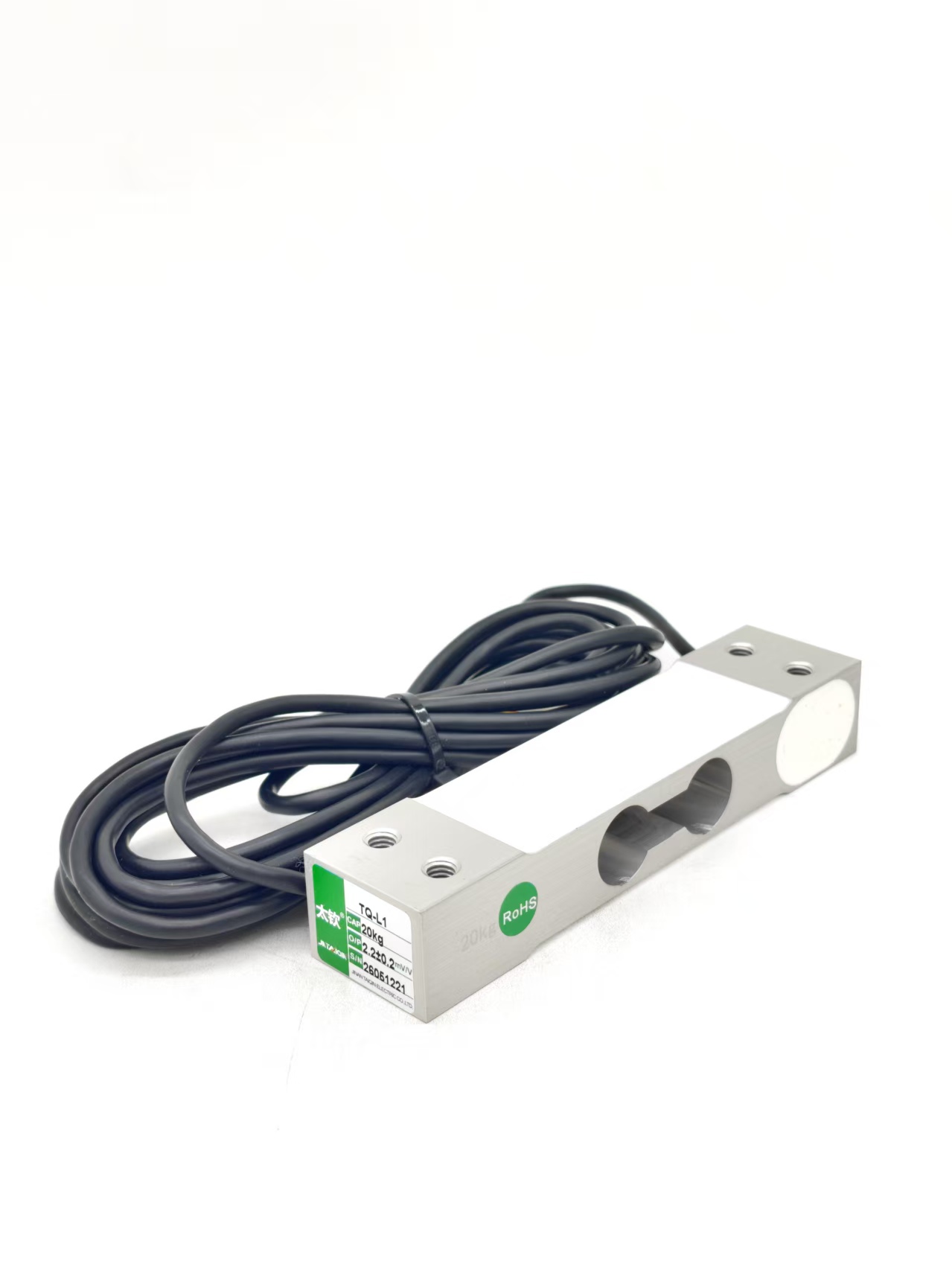

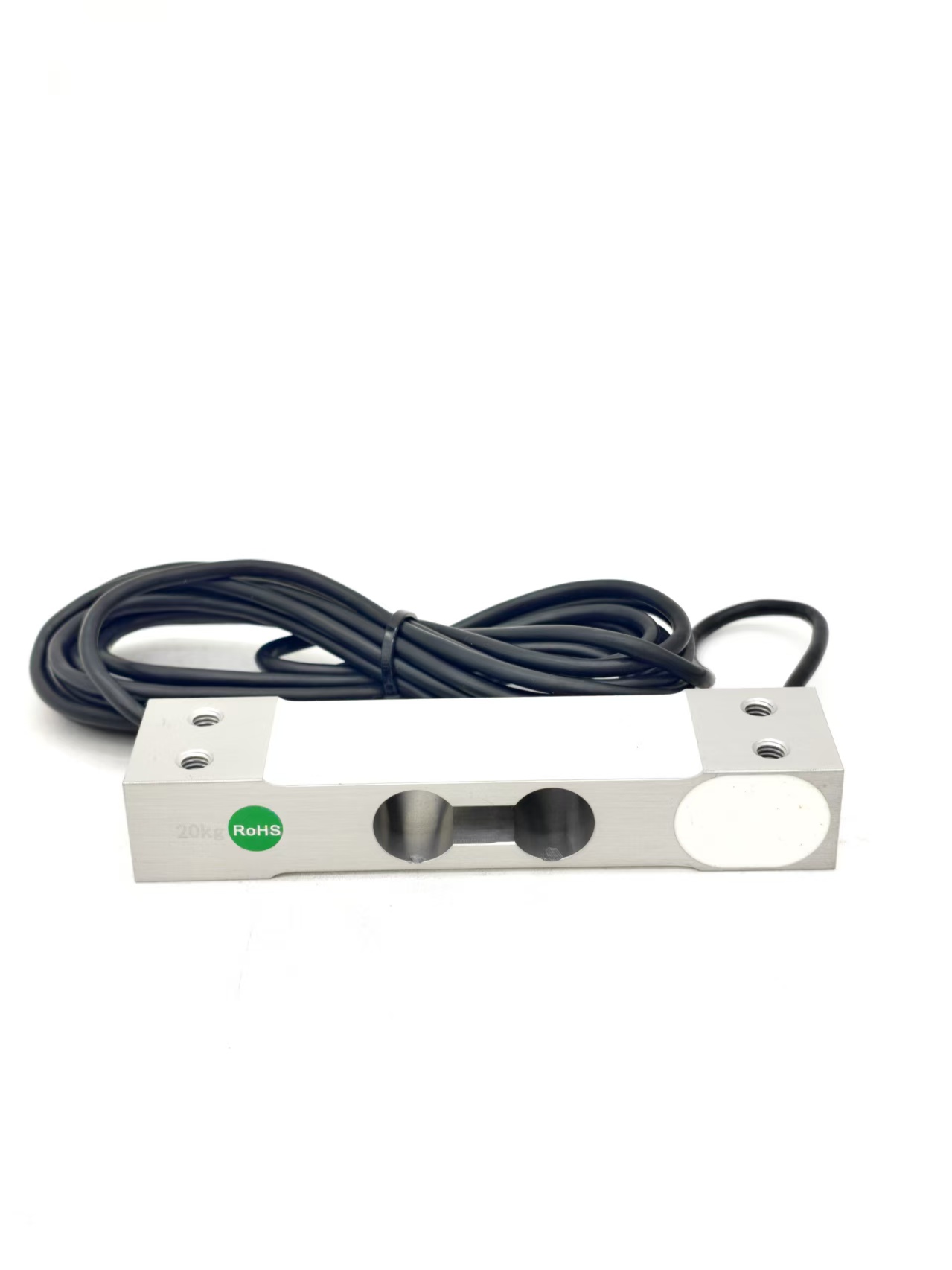

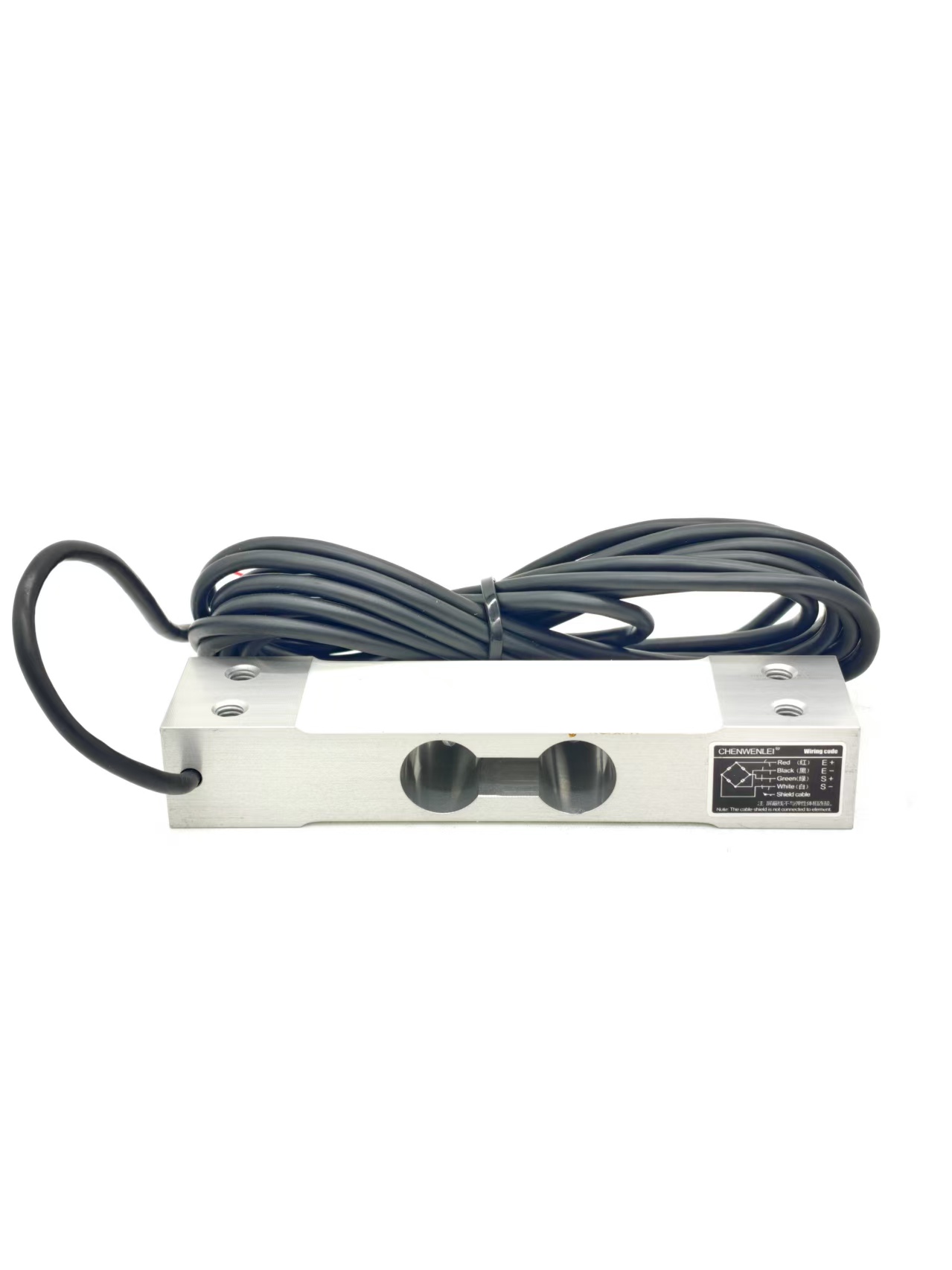

TQ-L1单点式平行梁式称重传感器

编号:10136
查看:
发布:2020-11-03

TQ-L1平行梁式传感器为双孔悬臂梁式结构,在制作过程中进行了温度补偿和四角调整等工艺处理。其高度低,体积小。 TQ-L1平行梁式传感器适用于制作电子计价秤、电子案秤、电子台秤及其它小量程电子秤。


拨打电话
Call
在线咨询
Service


产品特点:TQ-L1平行梁式传感器为双孔悬臂梁式结构,在制作过程中进行了温度补偿和四角调整等工艺处理。其高度低,体积小。

产品用途:TQ-L1平行梁式传感器适用于制作电子计价秤、电子案秤、电子台秤及其它小量程电子秤。

量程:30N(3kg)、60N(6kg)、100N(10kg)、200N(20kg)、300N(30kg)、350N(35kg)、450N(45kg)、500N(50kg)、

600N(60kg)、800N(80kg)、1kN(100kg)、1.2kN(120kg)、2kN(200kg)


技术参数及外形尺寸:



序号

产品技术参数

1

额定载荷

3-200kg

2

综合精度

≤0.02%F.S

3

额定输出

2.0mV/V±10%

4

输入阻抗

410±15Ω/1130±30Ω

5

输出阻抗

350±5Ω/1000±10Ω

6

绝缘阻抗

≥5000MΩ

7

工作温度范围

-20~60℃

8

安全过载

150%F.S

9

极限过载

200%F.S

10

材质

铝合金

11

推荐工作电压

5-12VDC

12

最大工作电压

15VDC

13

密封等级

IP66/IP67

14

电缆

0.5m

15

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)





型号

A

TQ-L1

30

TQ-L1T1-35kg

40



图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知





型号

A

TQ-L1

30

TQ-L1T1-35kg

40
