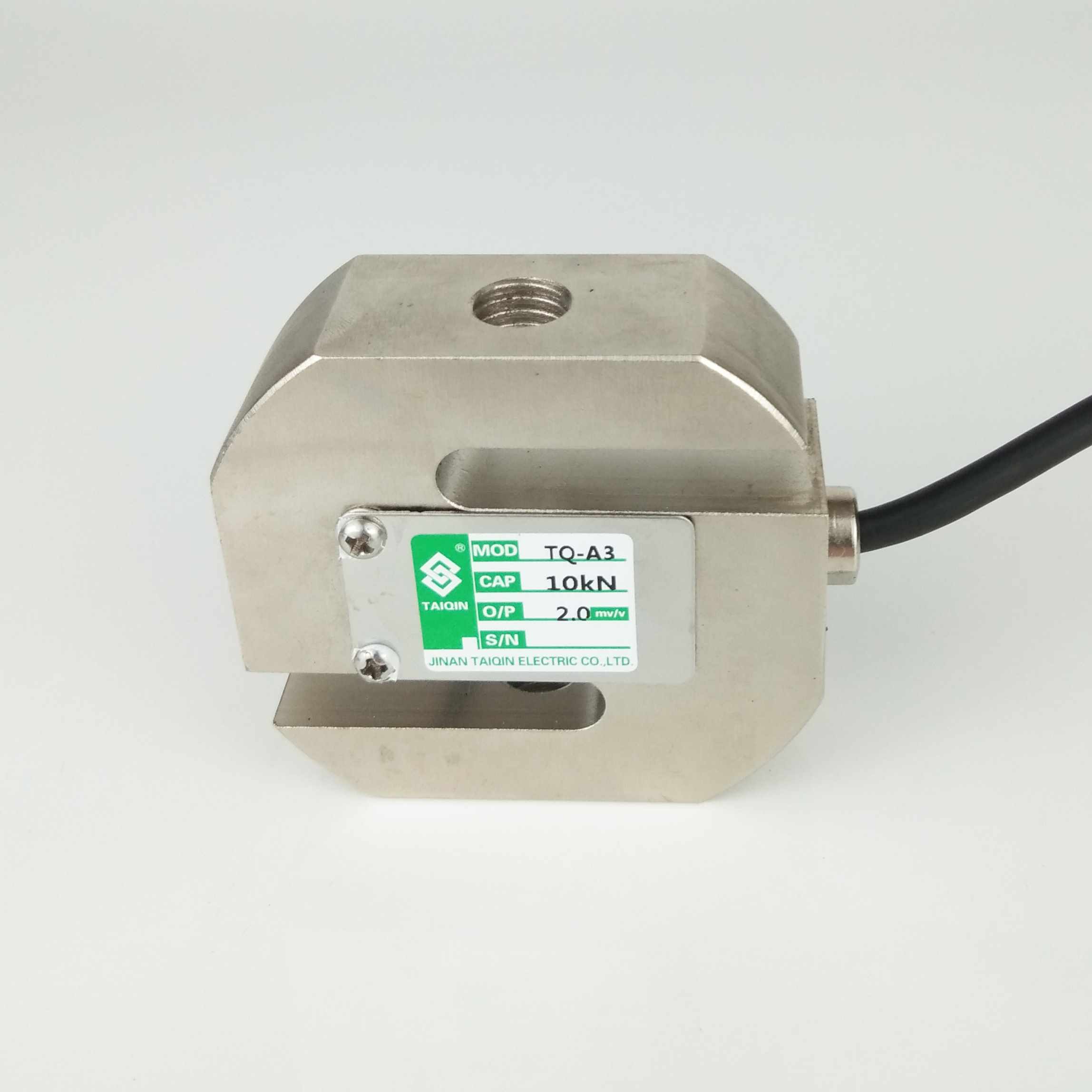

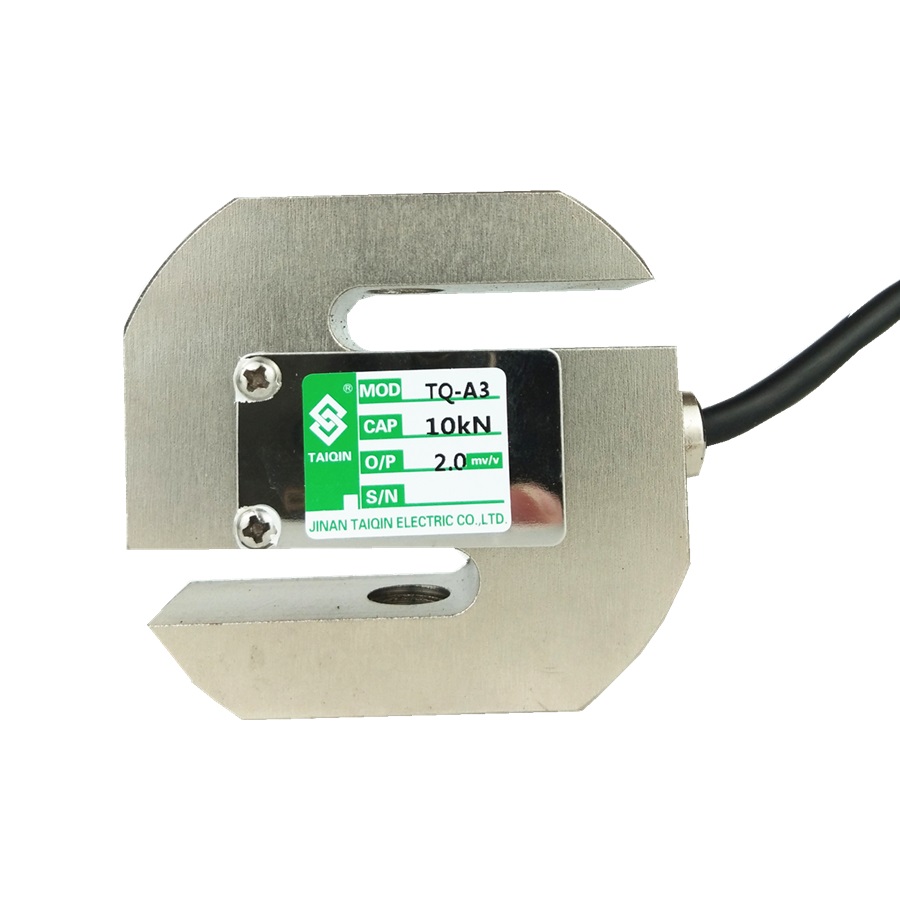

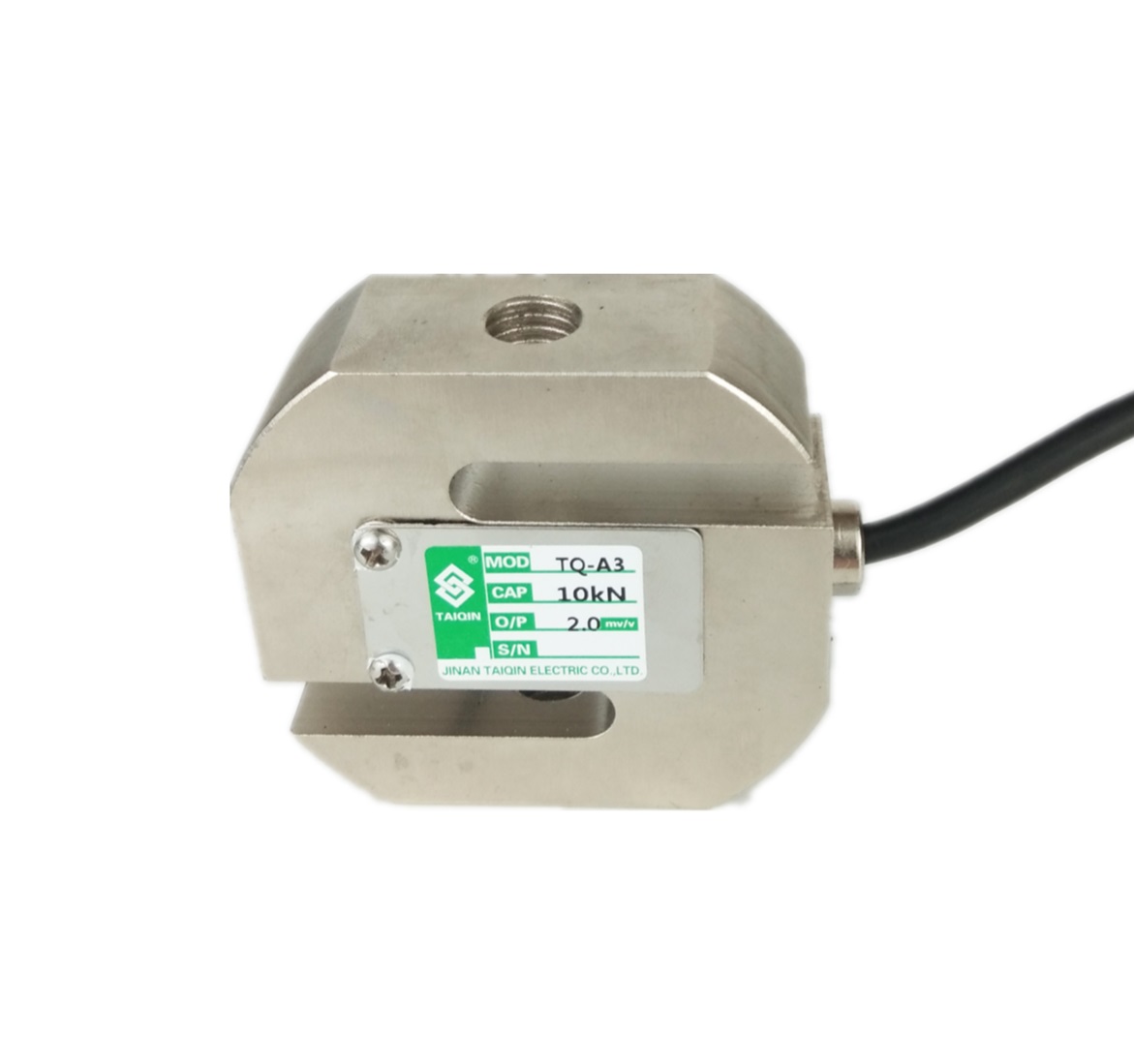

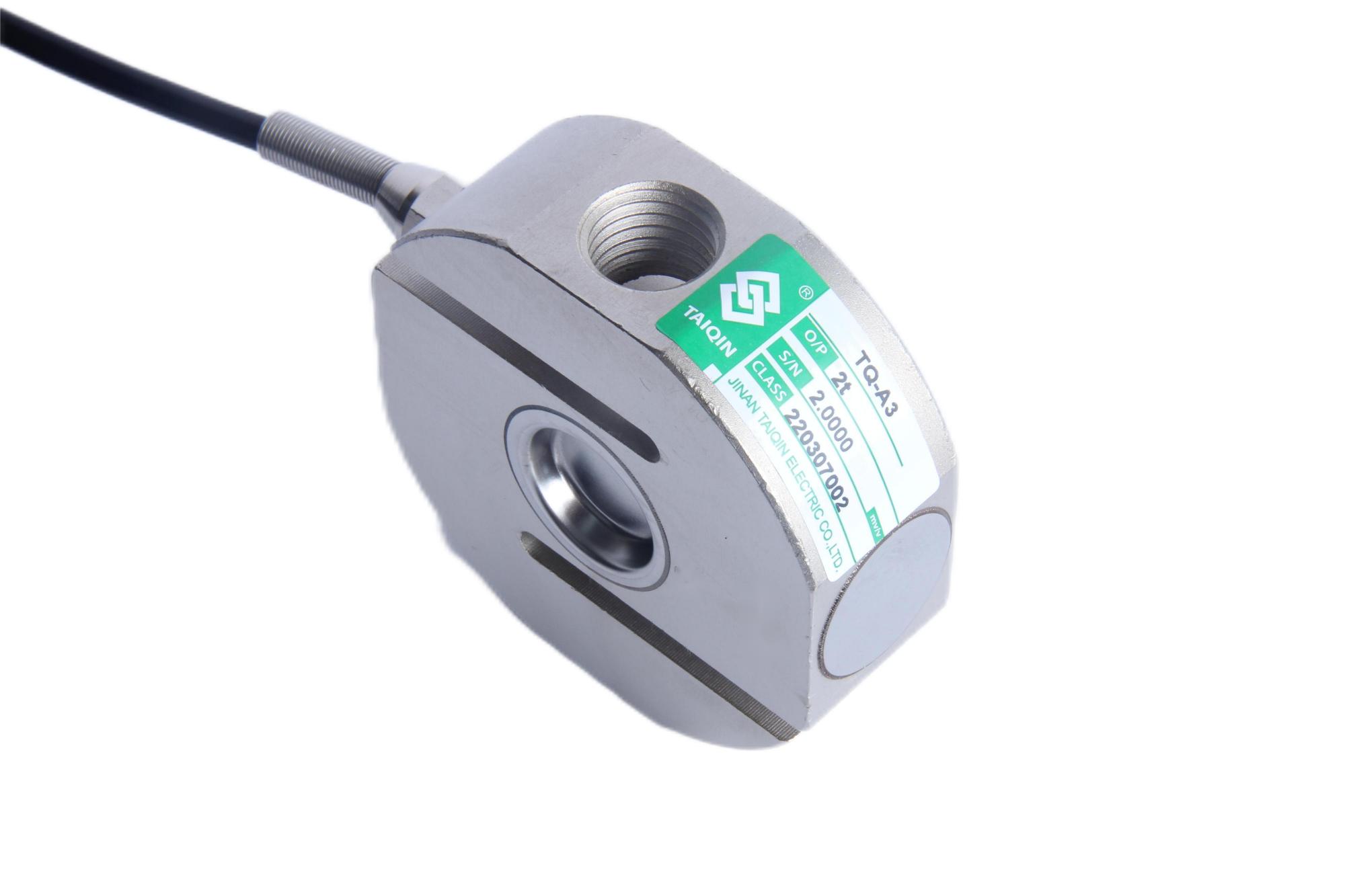

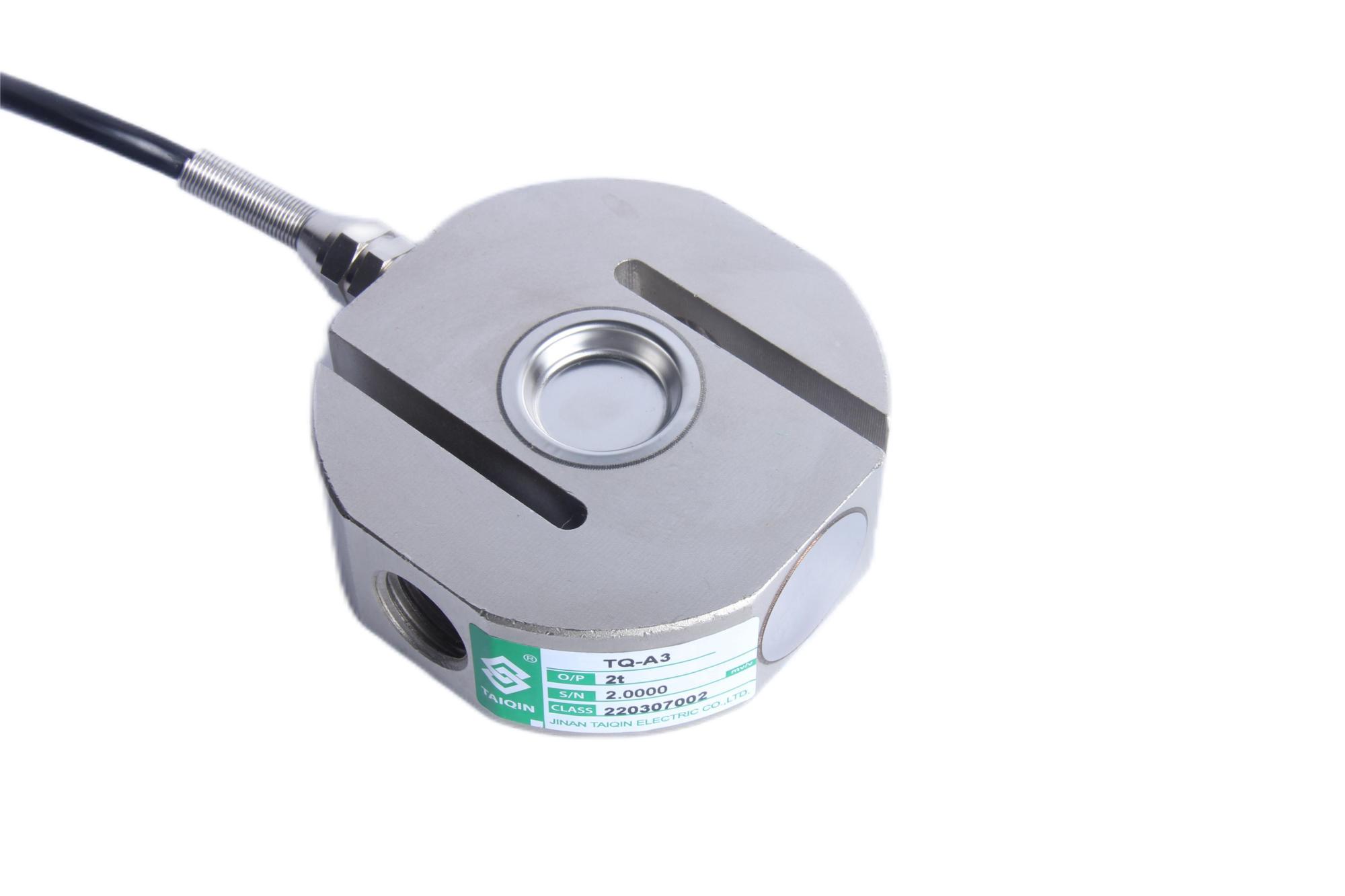

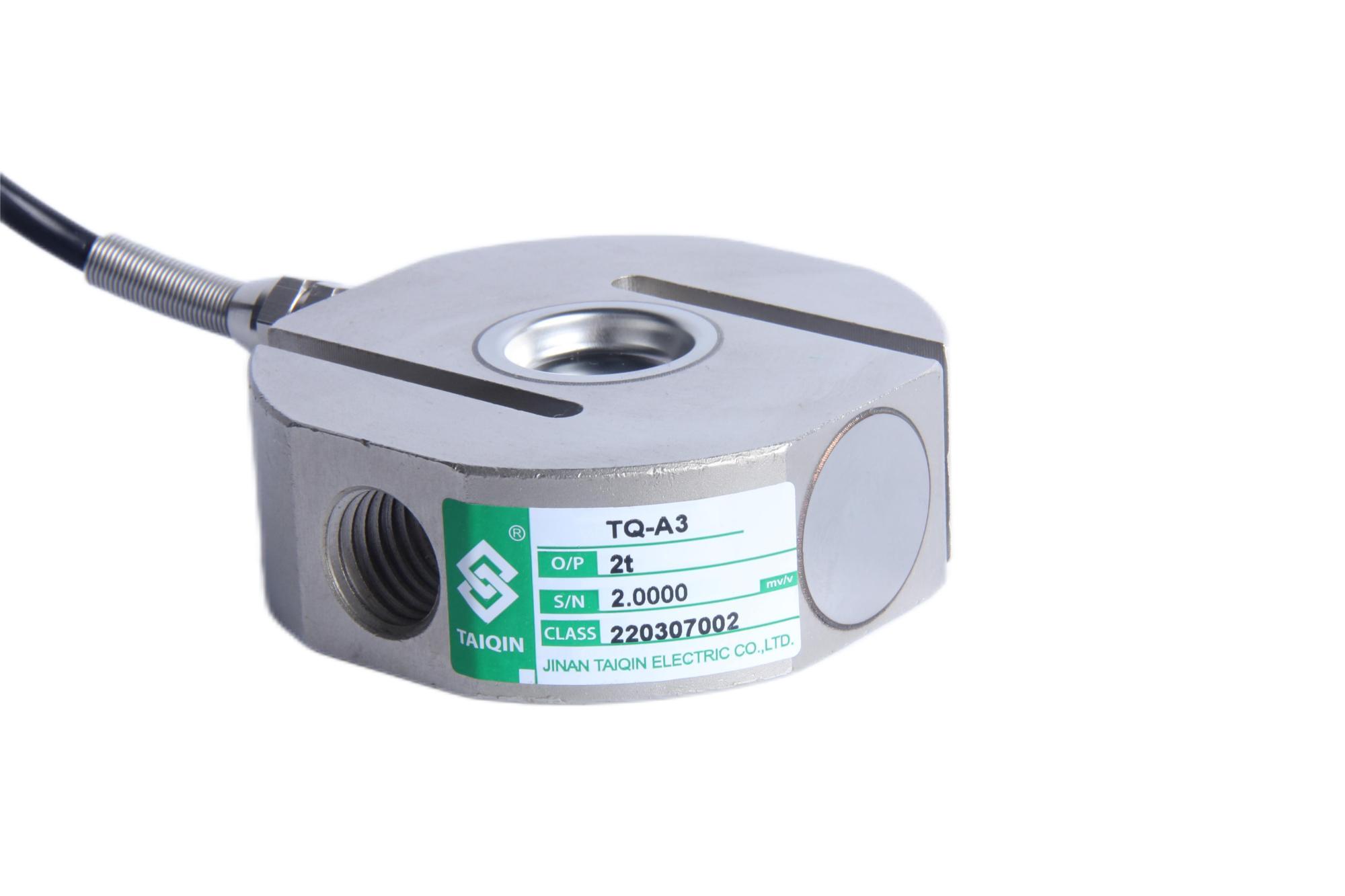

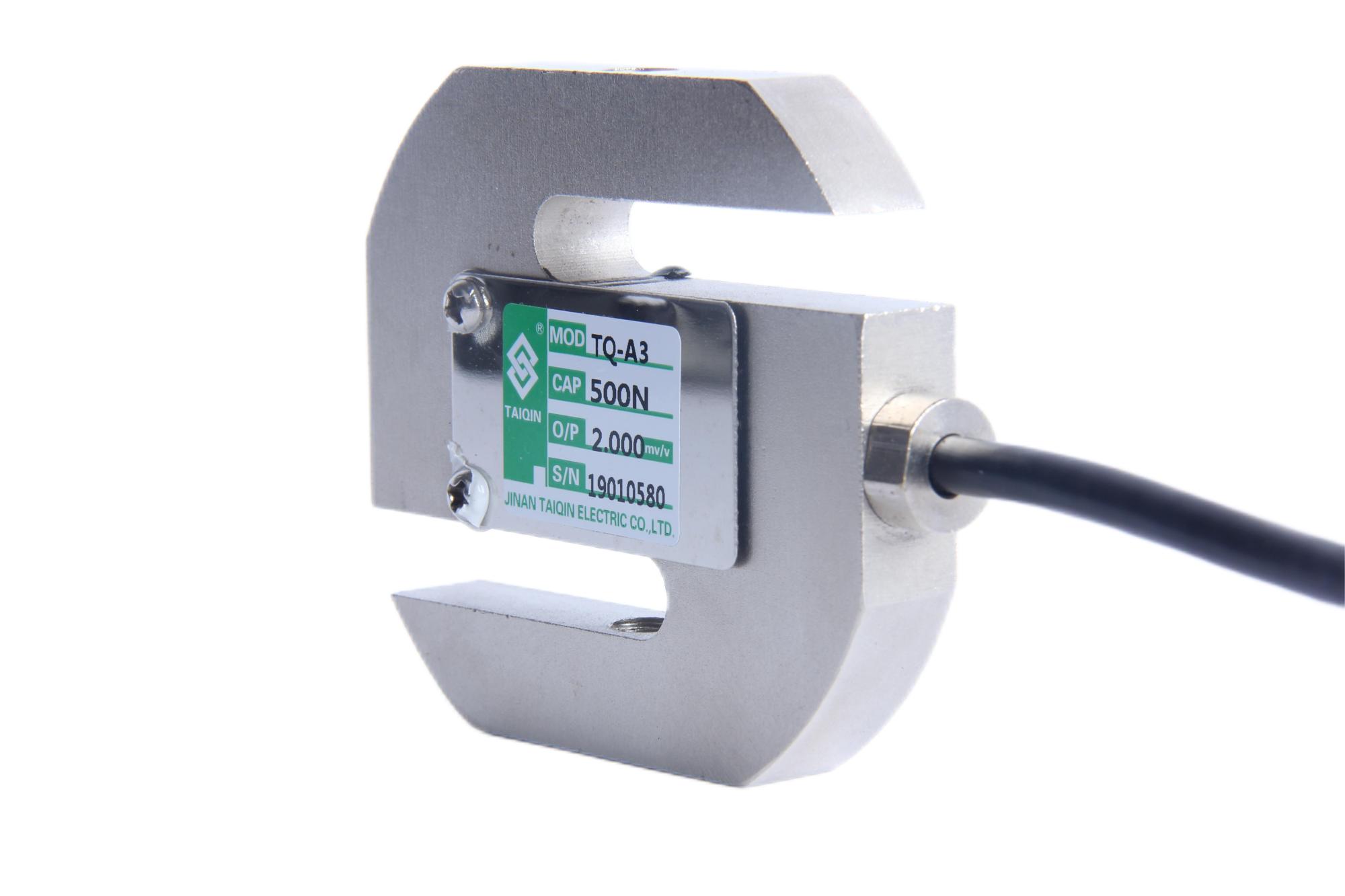

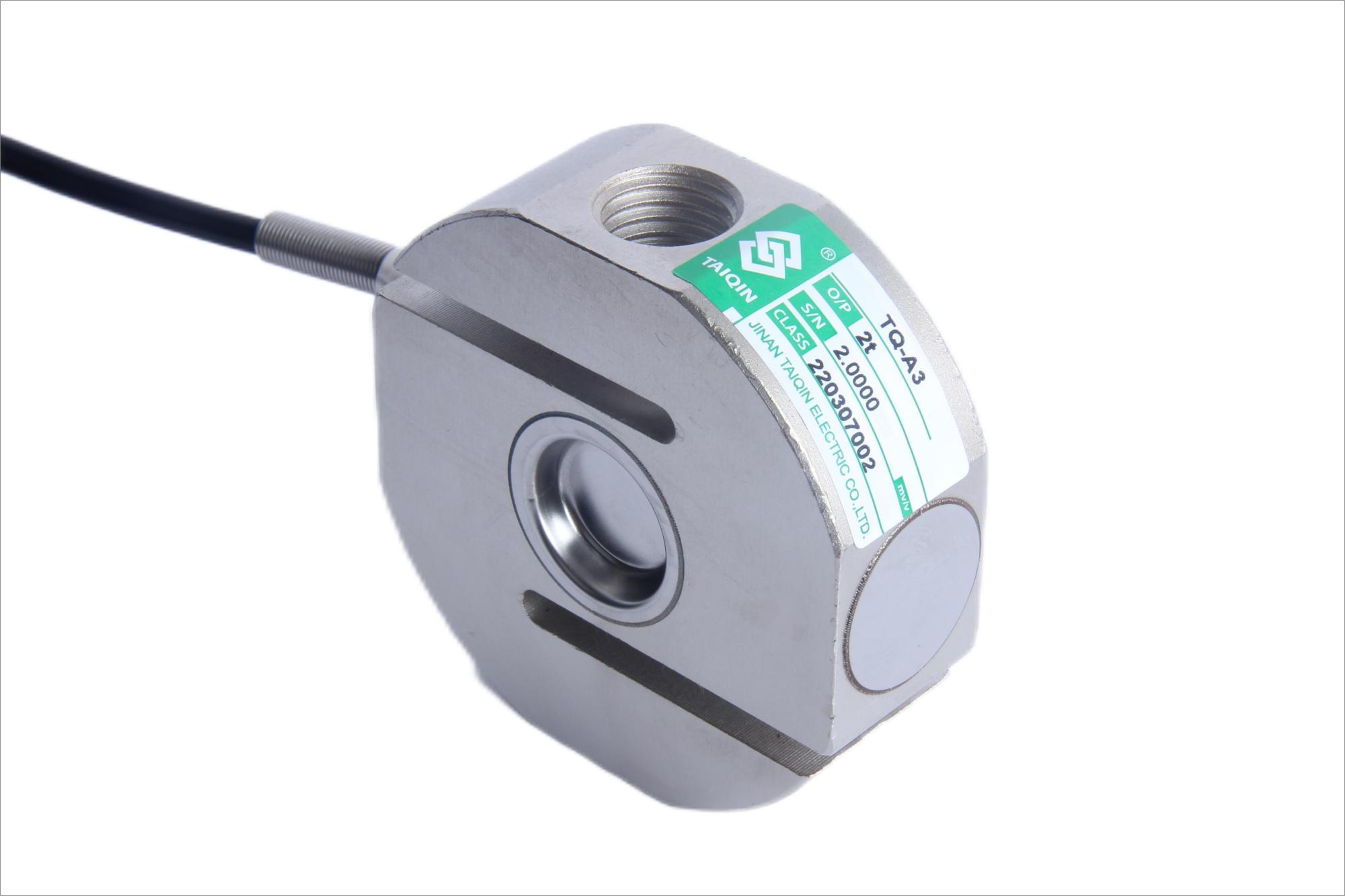

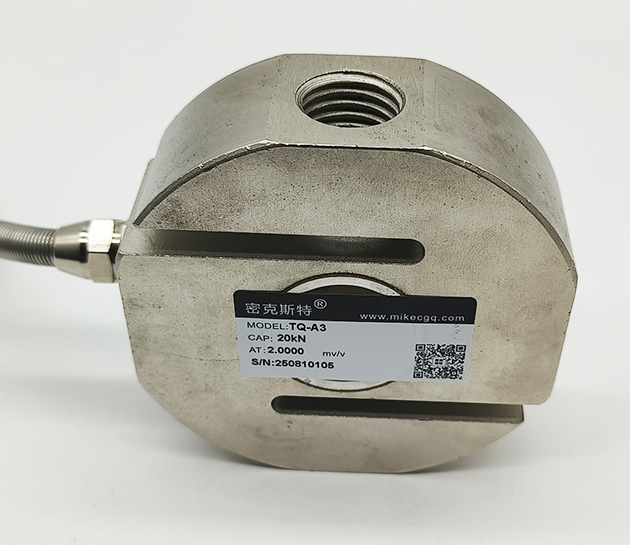

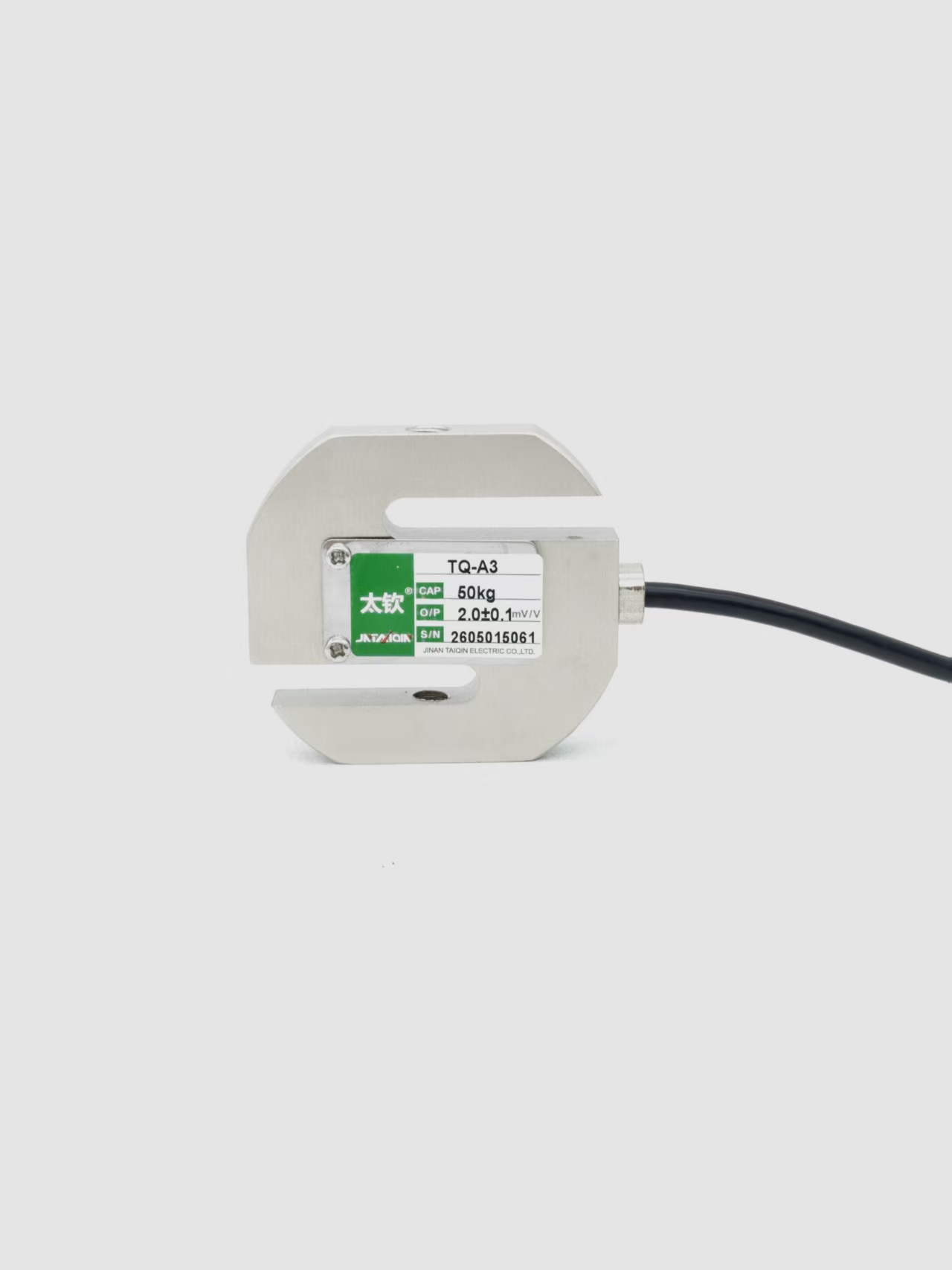

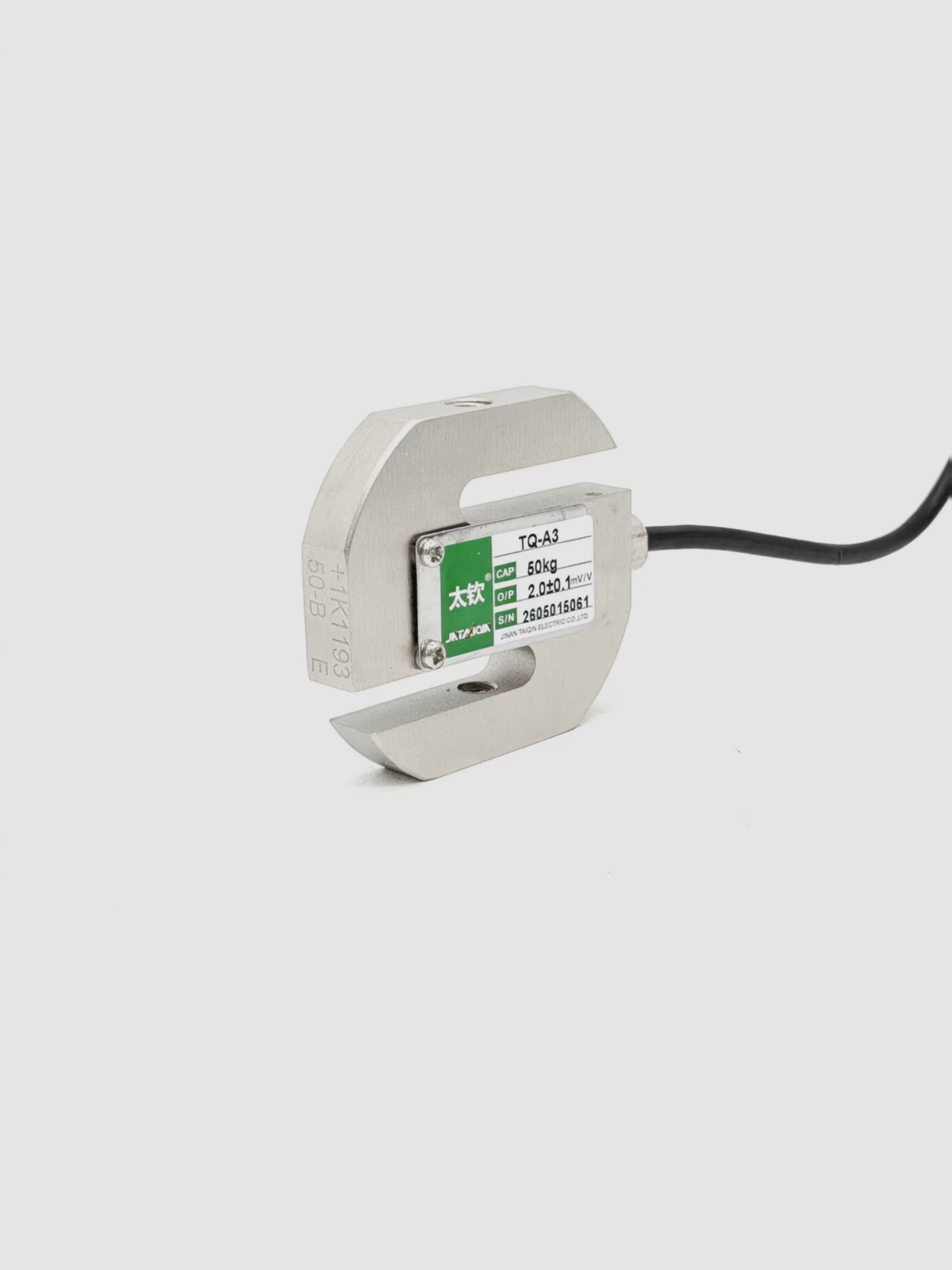

TQ-A3圆S型拉压称重传感器

编号：10118
查看：
发布：2024-08-05

TQ-A3圆S型拉压传感器，承受拉、压外力均可；输出对称性好，结构紧凑；安装方便，规格齐全。 TQ-A3圆S型拉压传感器适用于配料秤、吊钩秤、机电结合秤，包装秤，材料力学试验机等专用测力装置。


拨打电话
Call 在线咨询
Service



产品特点：TQ-A3圆S型拉压传感器，承受拉、压外力均可；输出对称性好，结构紧凑；安装方便，规格齐全。
产品用途：TQ-A3圆S型拉压传感器适用于配料秤、吊钩秤、机电结合秤，包装秤，材料力学试验机等专用测力装置。
量程：250N(25kg)、300N(30kg)、500N(50kg)、750N(75kg)、1 kN(100kg)、1.5 kN(150kg)、2 kN(200kg)、2.5 kN(250kg)、3 kN(300kg)、5 kN(500kg)、7 kN(700kg)、10 kN(1t)、12 kN(1.2t)、15 kN(1.5t)、20 kN(2t)、25 kN(2.5t)、30 kN(3t)、50 kN(5t)、75 kN(7.5t)、100 kN(10t)
技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

25-10000kg

2

综合精度

C2;C3

3

灵敏度

2.0mV/V±0.3%(20-7500kg)

1.8mV/ V±0.2%(10000kg)

4

输入阻抗

400±20Ω

5

输出阻抗

350±3Ω

6

绝缘阻抗

≥5000MΩ

7

补偿温度范围

-10~40℃

8

安全过载

150％F.S

9

材质

合金钢

10

激励电压

10V(DC/AC)

11

密封等级

IP65(20-1000kg)

IP68(1200-10000kg)

12

电缆

2.6m(20-1000kg)

3m(1200-10000kg)

13

接线方式

红……E+（电源正）

黑……E-（电源负）

绿……S+（信号正）

               白……S-（信号负）



型号

量程（kN）

量程(kg)

D

L

H

TQ-A3

0.25-1.5

25-150

M8×1.25

12

--

2-5

200-500

M12×1.75

20

--

7-10

700-1000

M12×1.75

25

--

12-50

1200-5000

M20×2.5

32

90

75

7500

M24×3

40

90

100

10000

M30×2

50

110

图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
