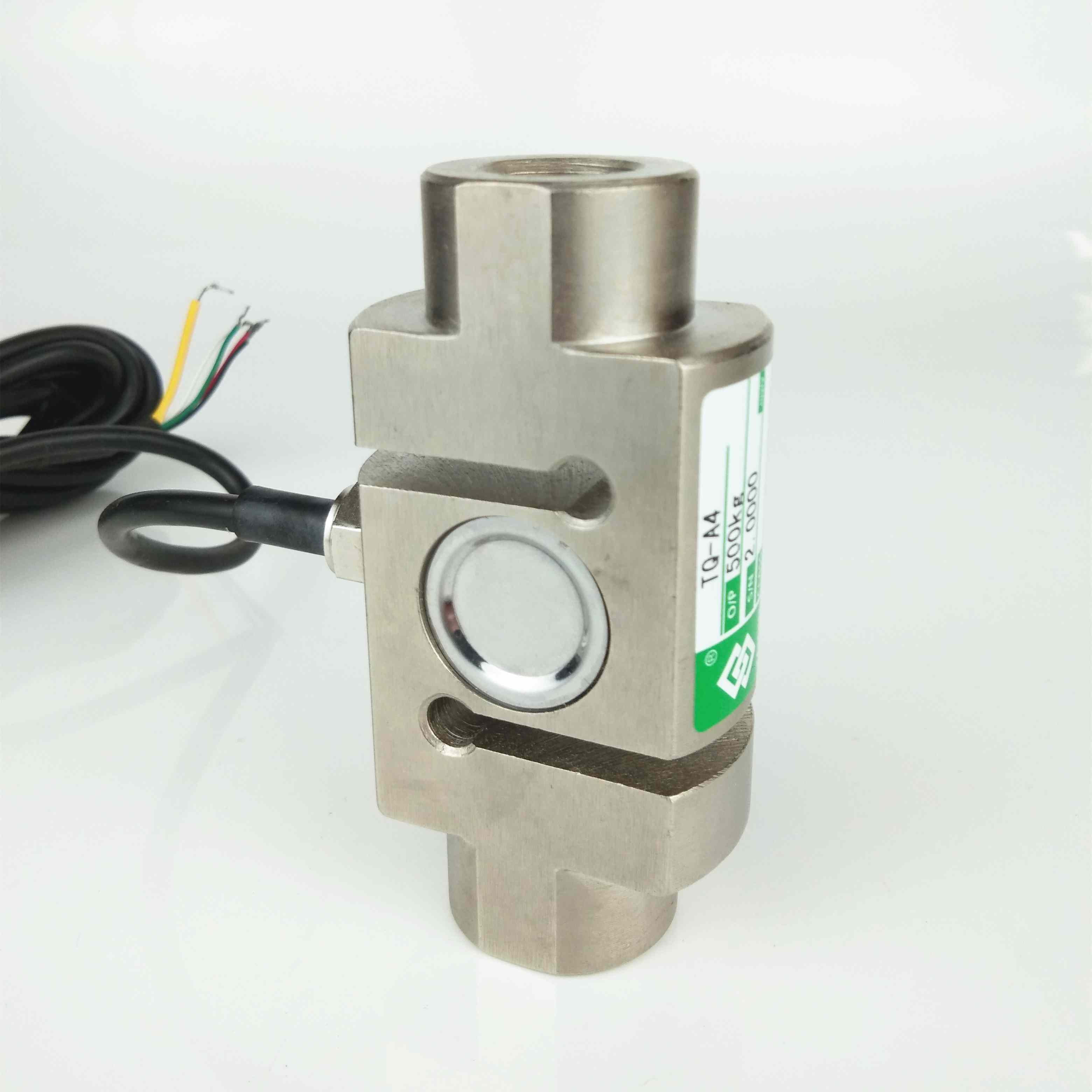

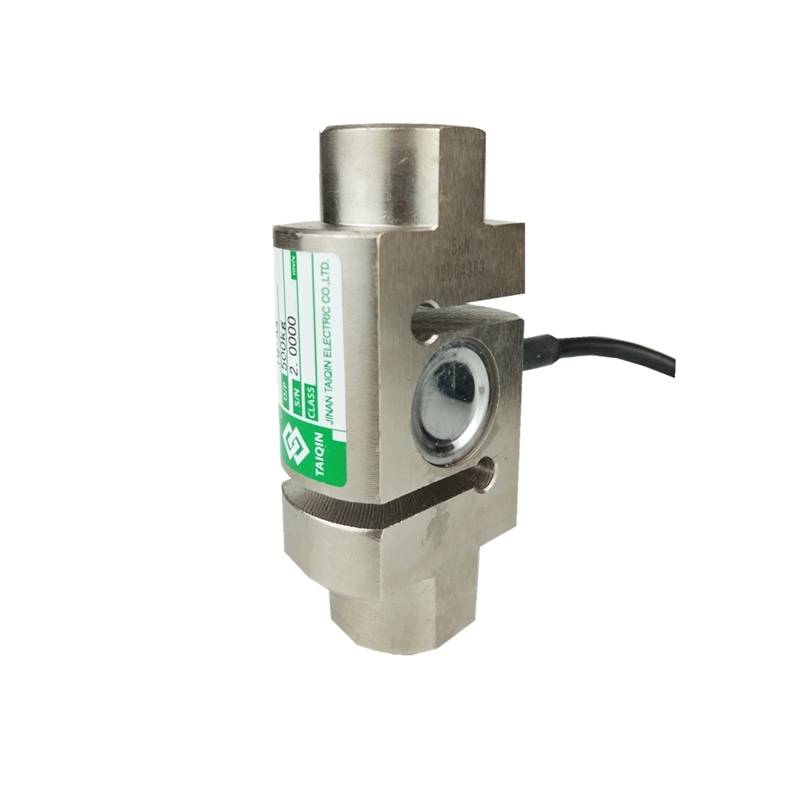

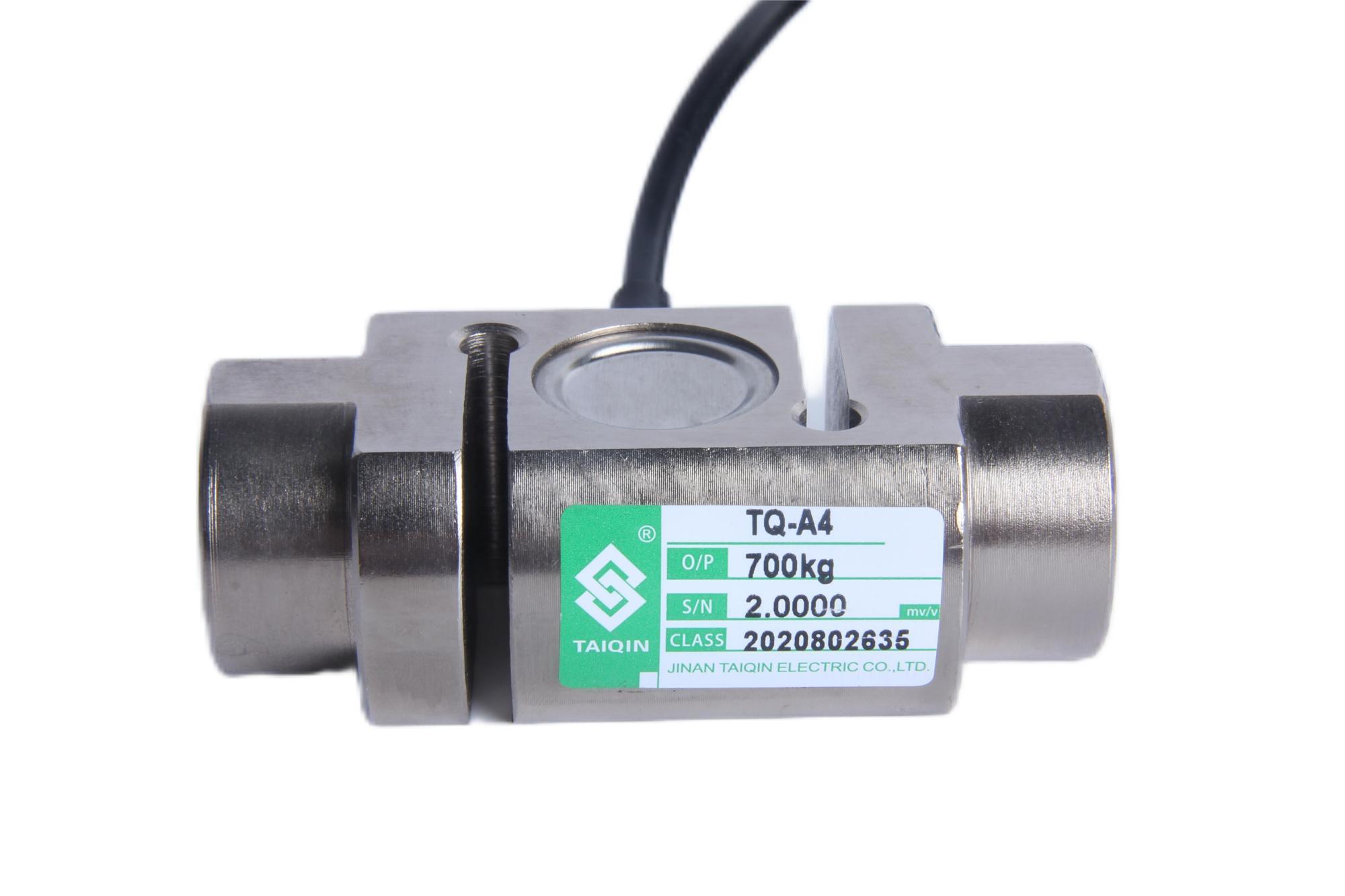

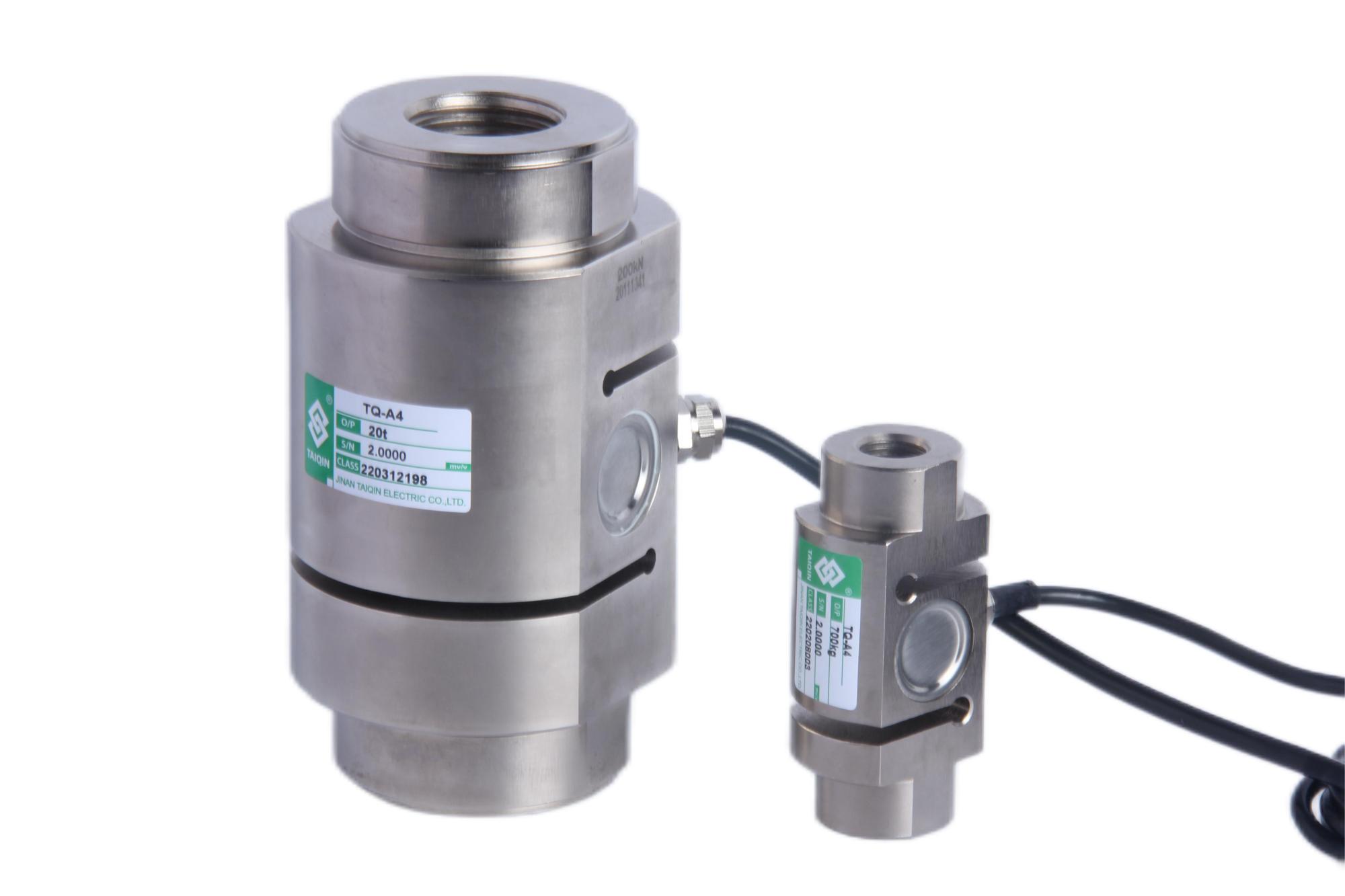

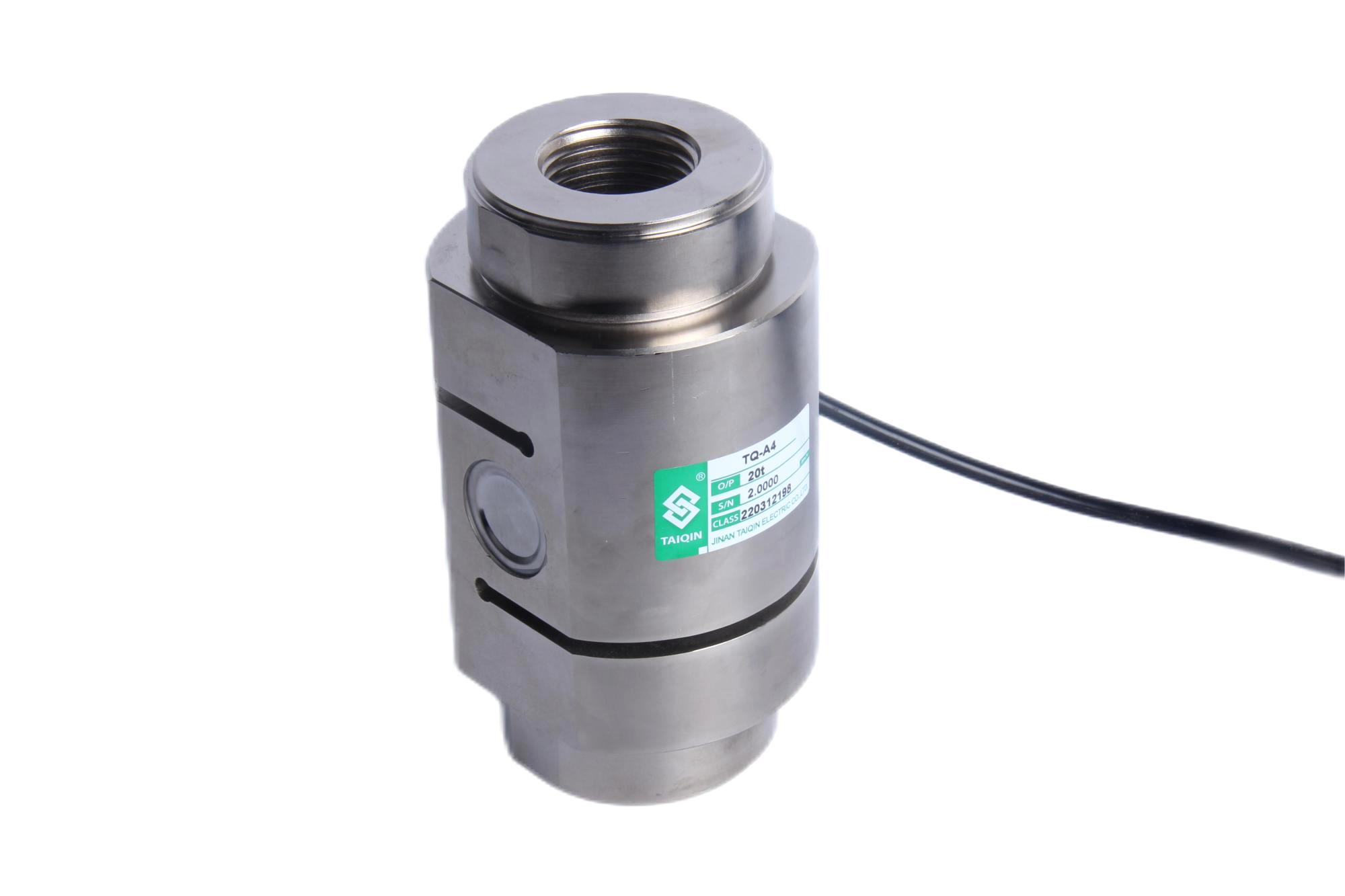

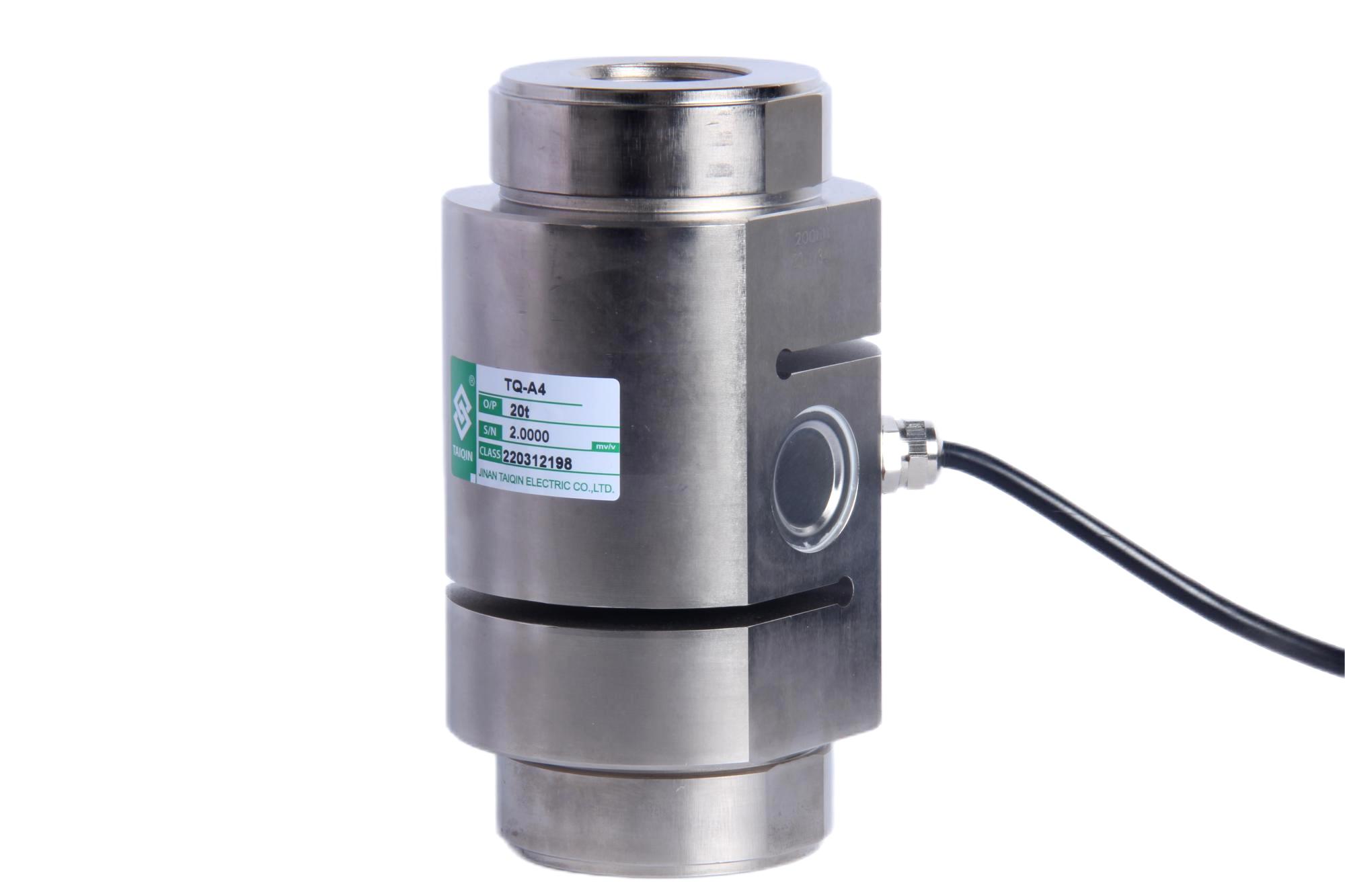

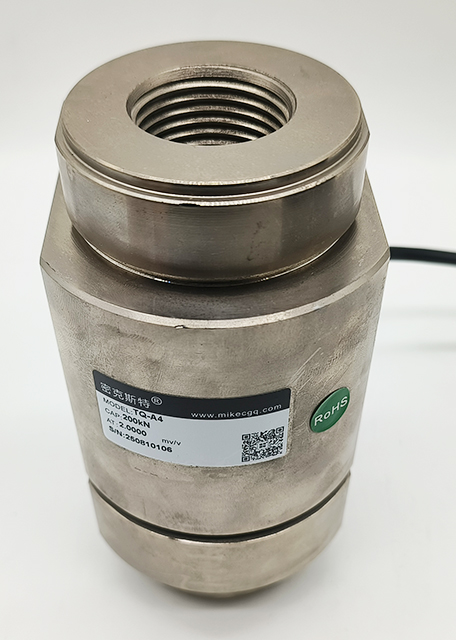

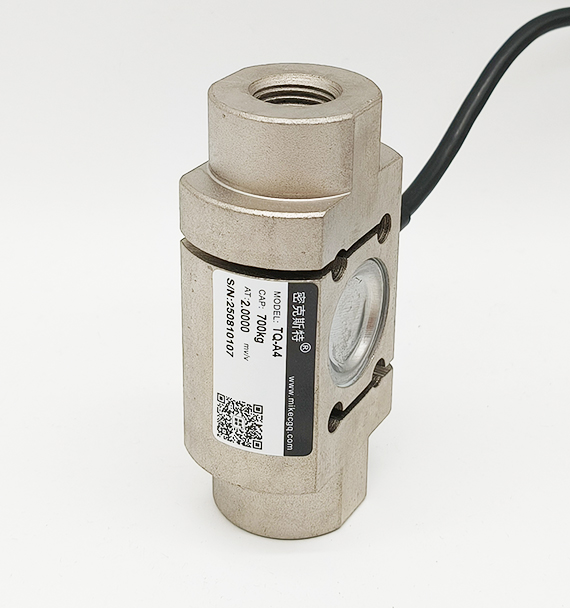

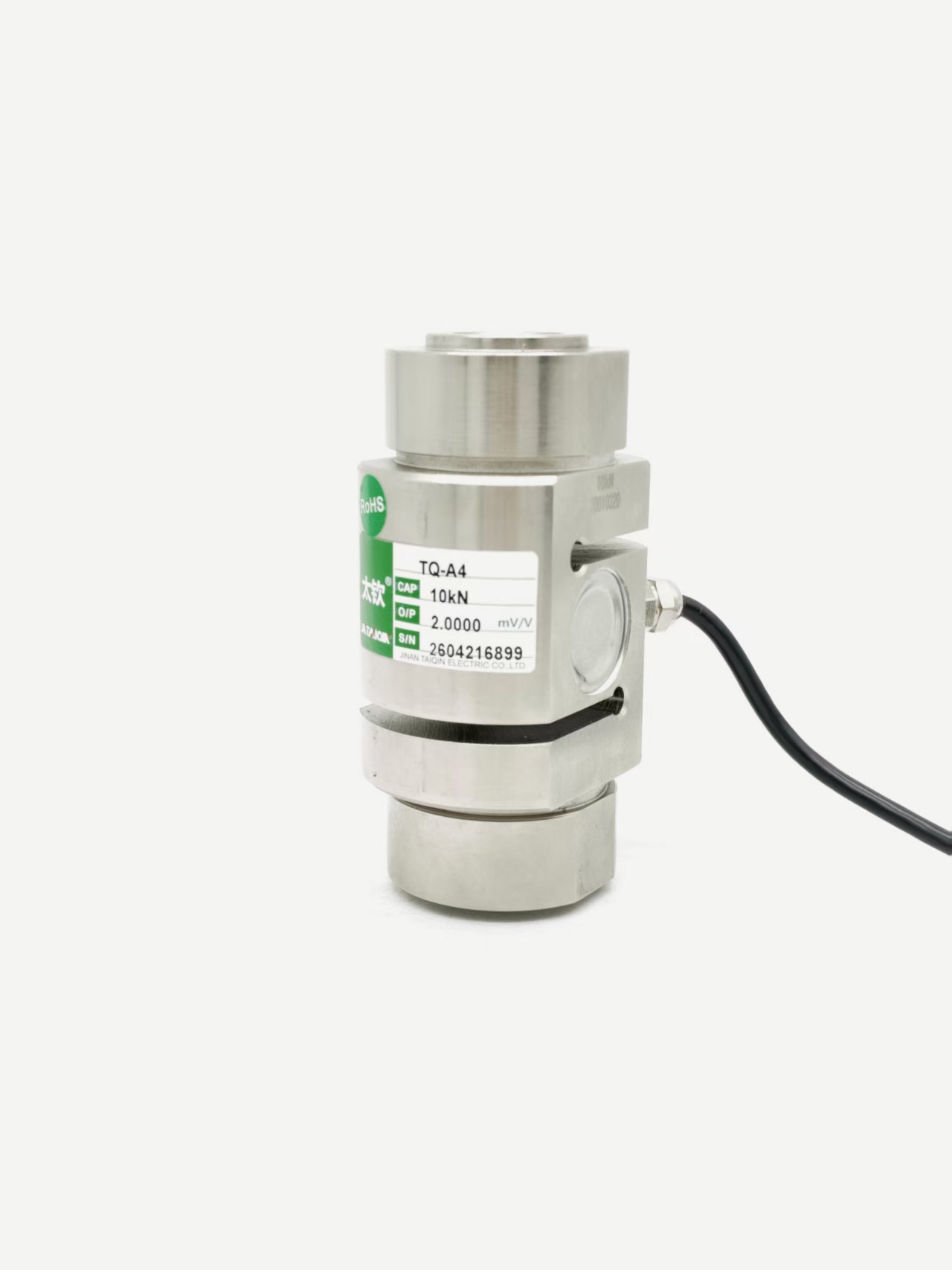

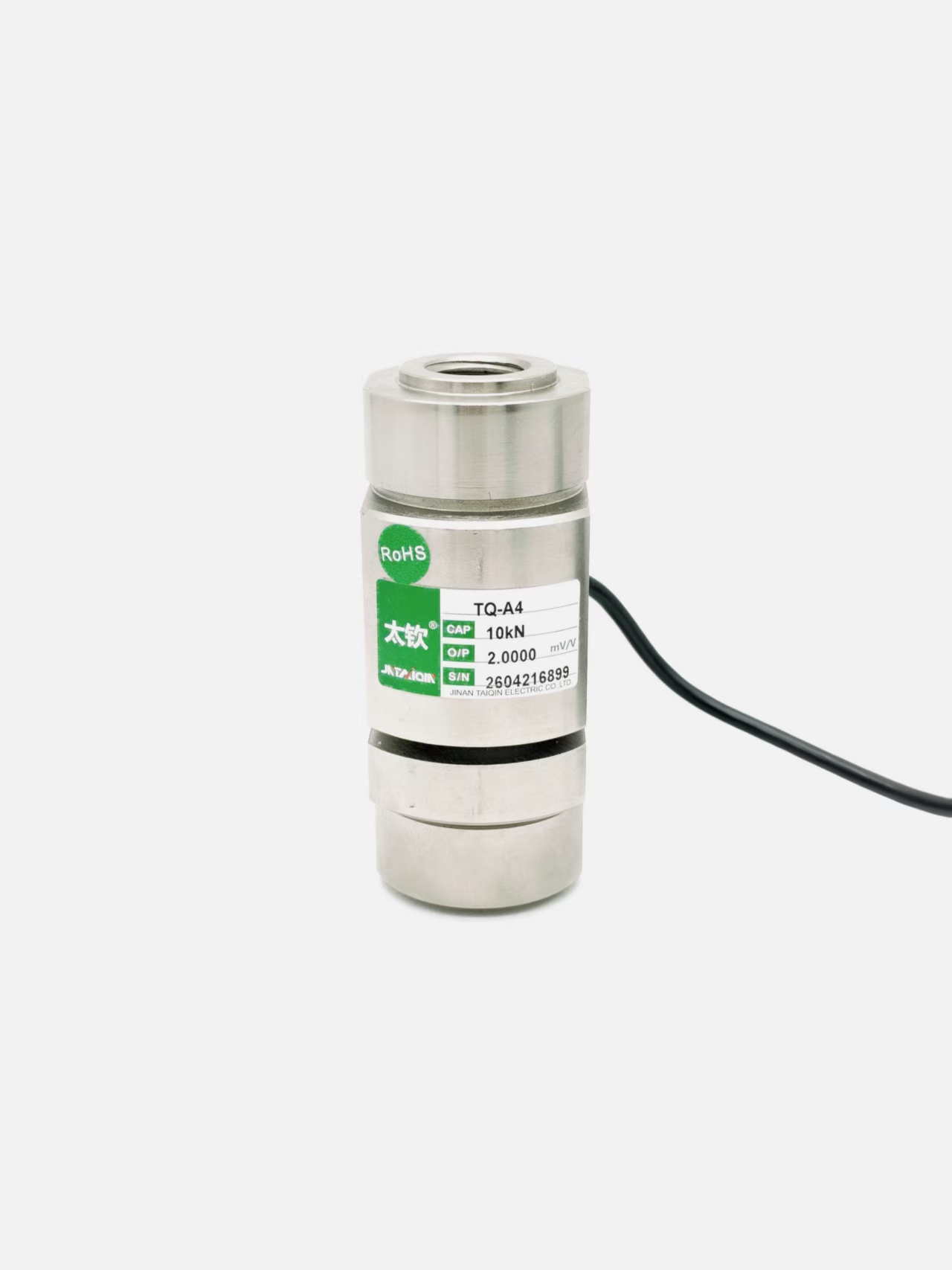

TQ-A4柱式S型拉压称重传感器

编号：10119
查看：
发布：2021-08-10

TQ-A4柱式S型拉压传感器结构简单，可靠性高，互换性好。 TQ-A4柱式S型拉压传感器适用于各种配料秤、料斗秤，吊钩秤等。


拨打电话
Call 在线咨询
Service



产品特点：TQ-A4柱式S型拉压传感器结构简单，可靠性高，互换性好。
产品用途：TQ-A4柱式S型拉压传感器适用于各种配料秤、料斗秤，吊钩秤等。
量程：1kN(100kg)，2kN(200kg)，3kN(300kg)，5kN(500kg)，7kN(700kg)，10kN(1t)，20kN(2t)，30kN(3t)，50kN(5t)，100kN(10t)，150kN(15t)，200kN(20t)

技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

0.1-20t

2

综合精度

≤0.05%F.S

3

灵敏度

2.0mV/V

4

输入阻抗

380±10Ω

5

输出阻抗

350±3Ω

6

绝缘阻抗

≥5000MΩ

7

适用温度范围

-20~65℃

8

安全过载

120％F.S

9

材质

合金钢

10

激励电压

10V(DC/AC)

11

接线方式

红……E+（电源正）

黑……E-（电源负）

绿……S+（信号正）

白……S-（信号负）




型号

量程(kN)

量程（t）

A

B

ΦB

Φ

M

C

TQ-A4

1-5

0.1-0.5

88

58

28

44

M16×1.5

26

7

0.7

88

58

32

44

M16×1.5

30

10-50

1-5

120

68

51

63

M22×2.5

48

70-150

7-15

138

94

60

76

M30×3.5

56

200

20

156

108

68.5

88

M36×3

76


图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
