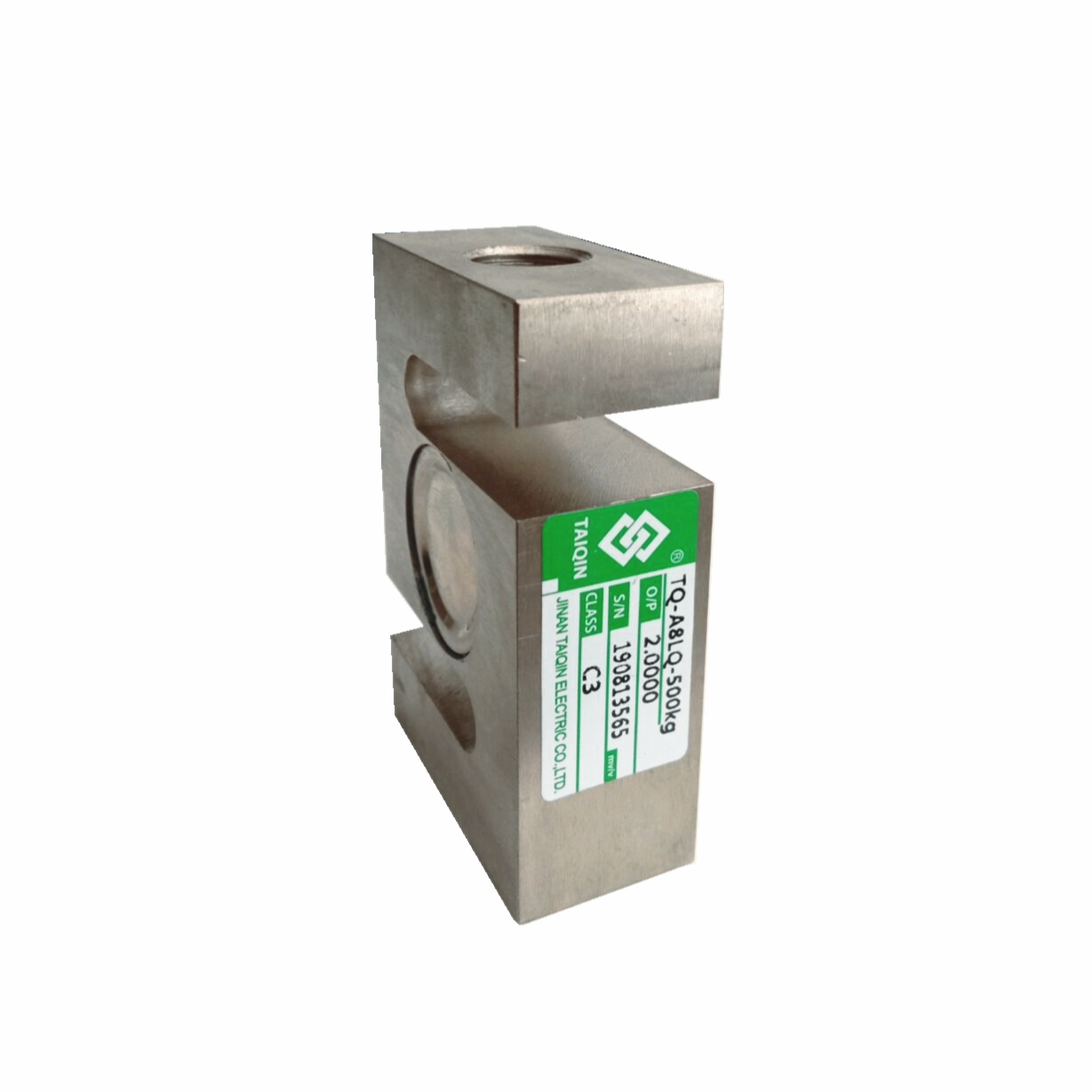

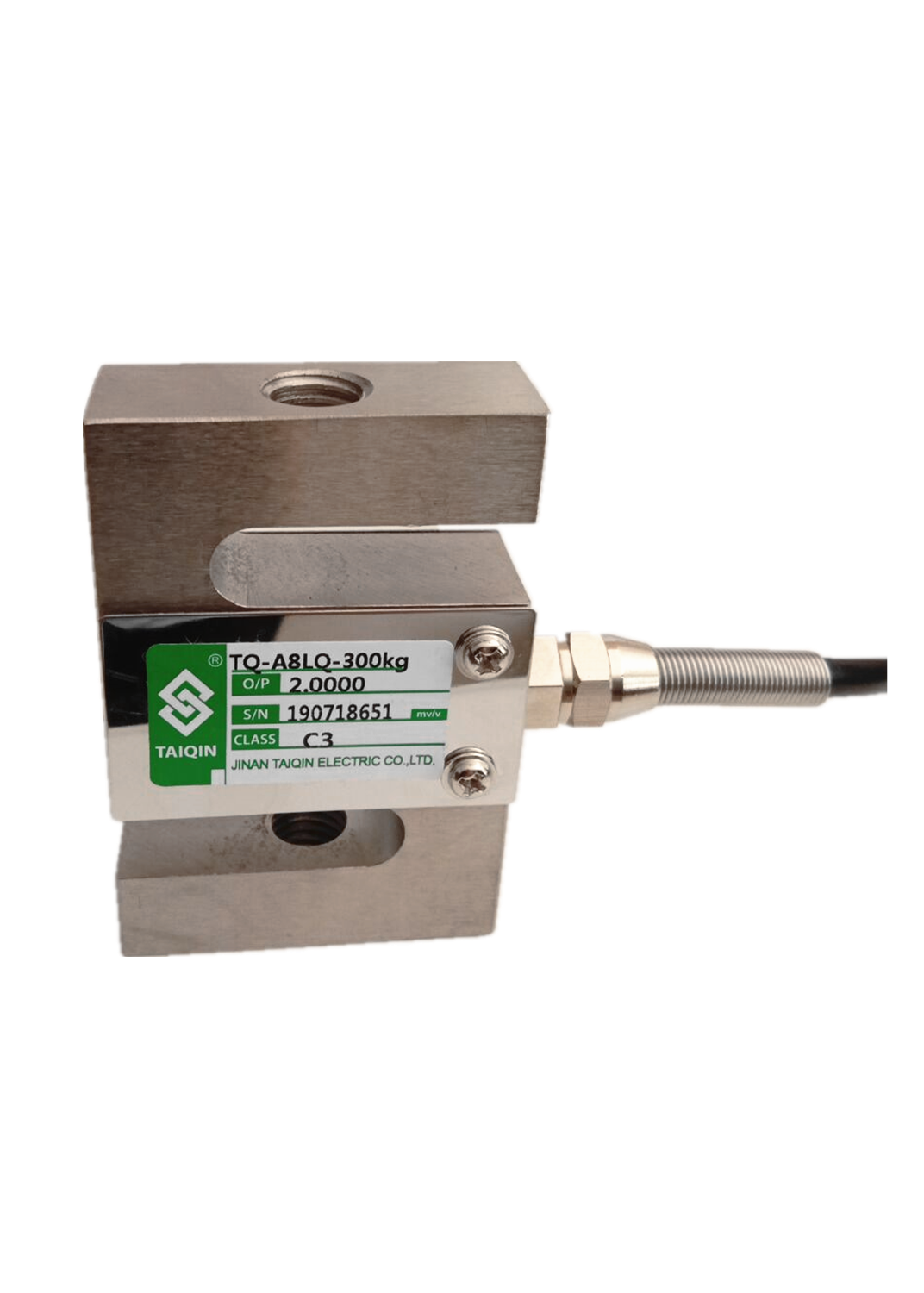

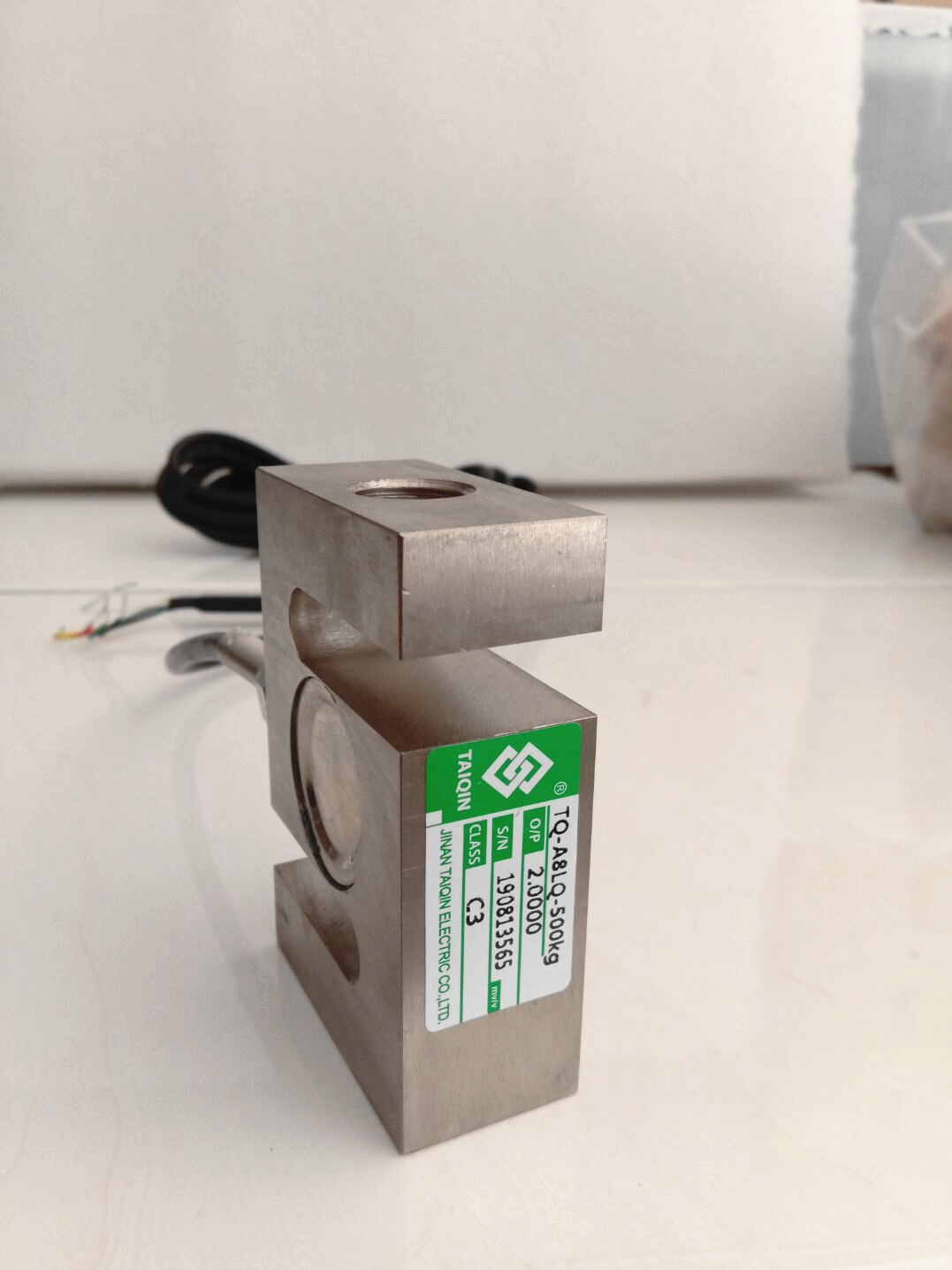

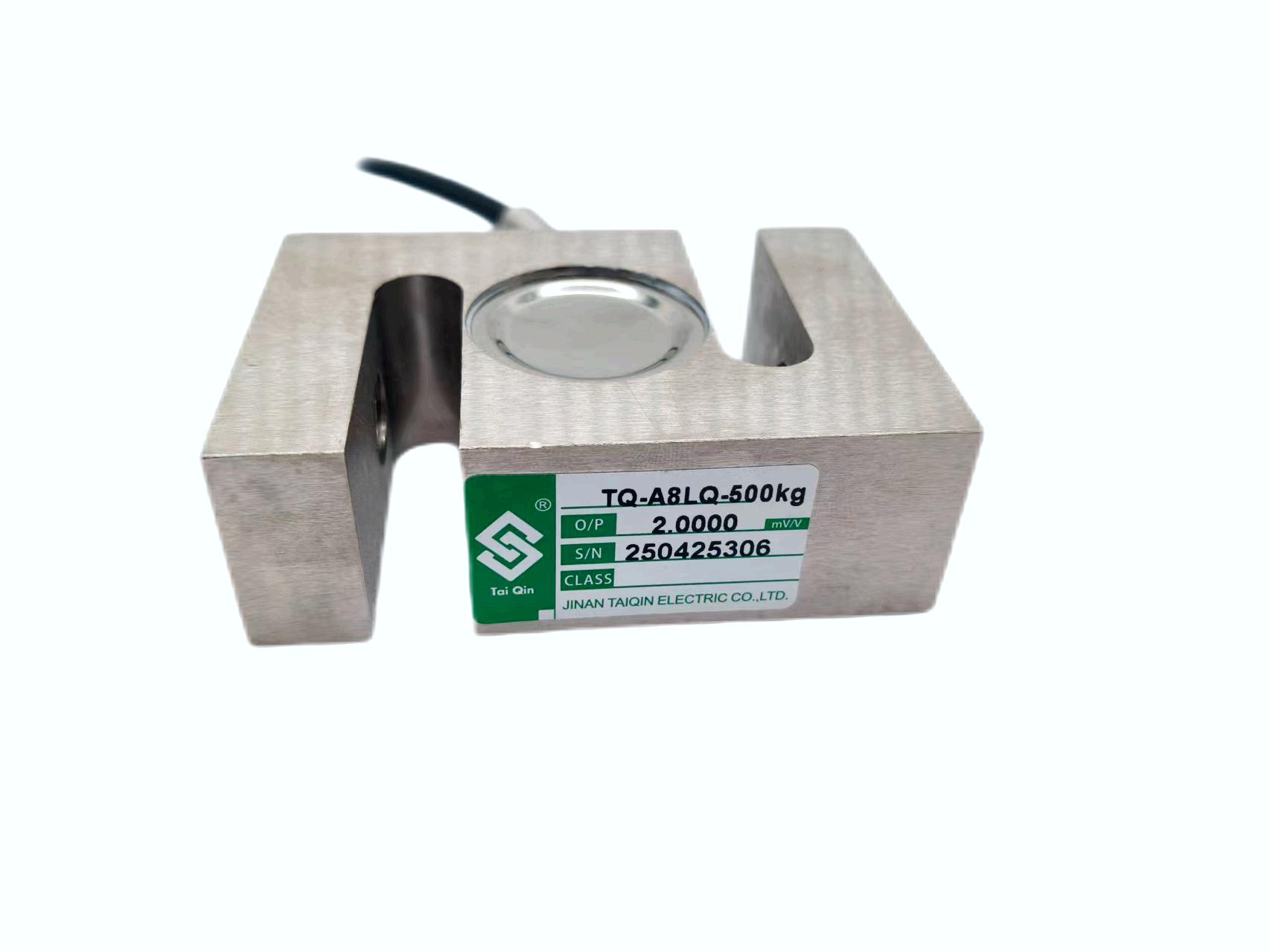

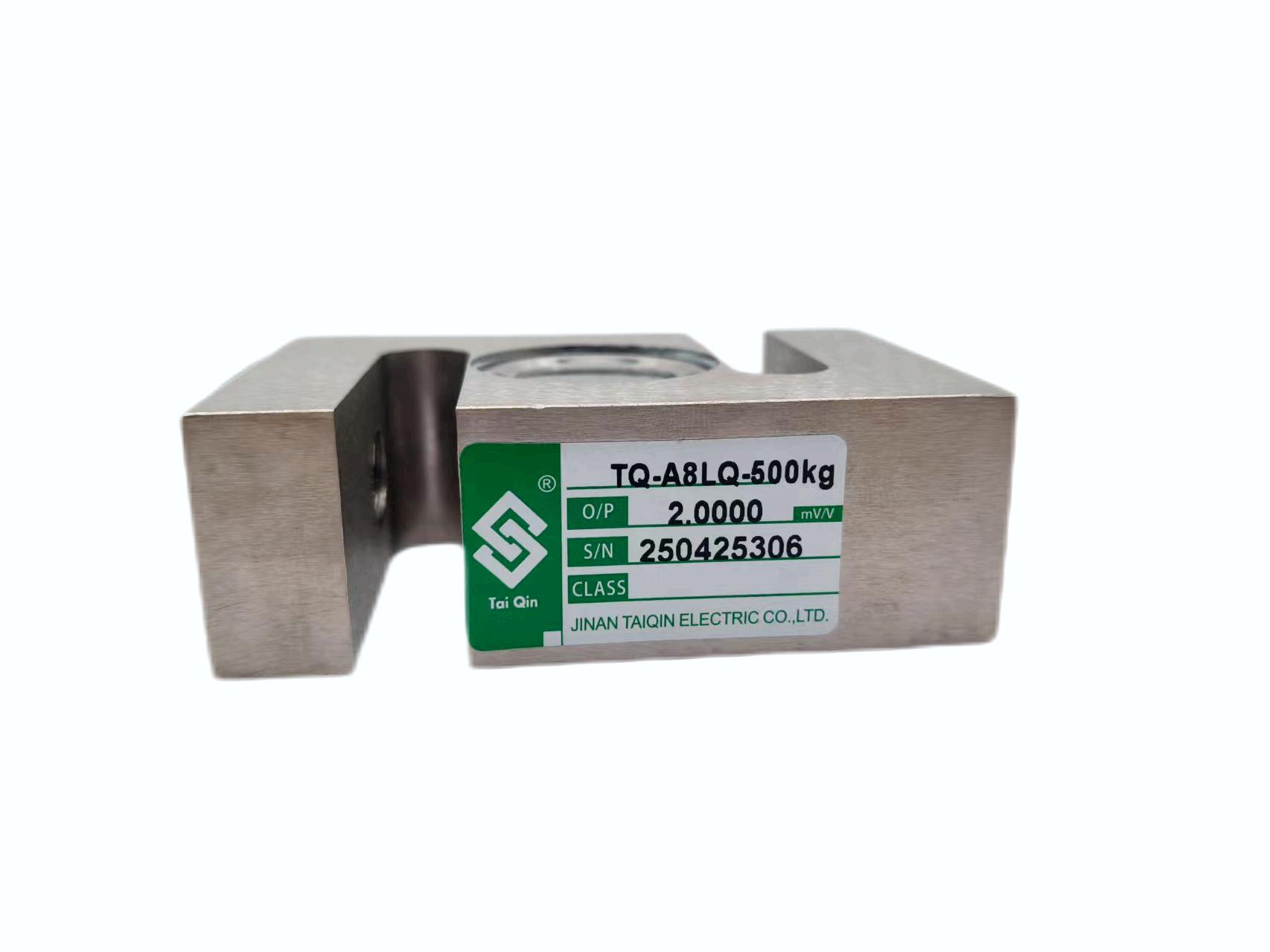

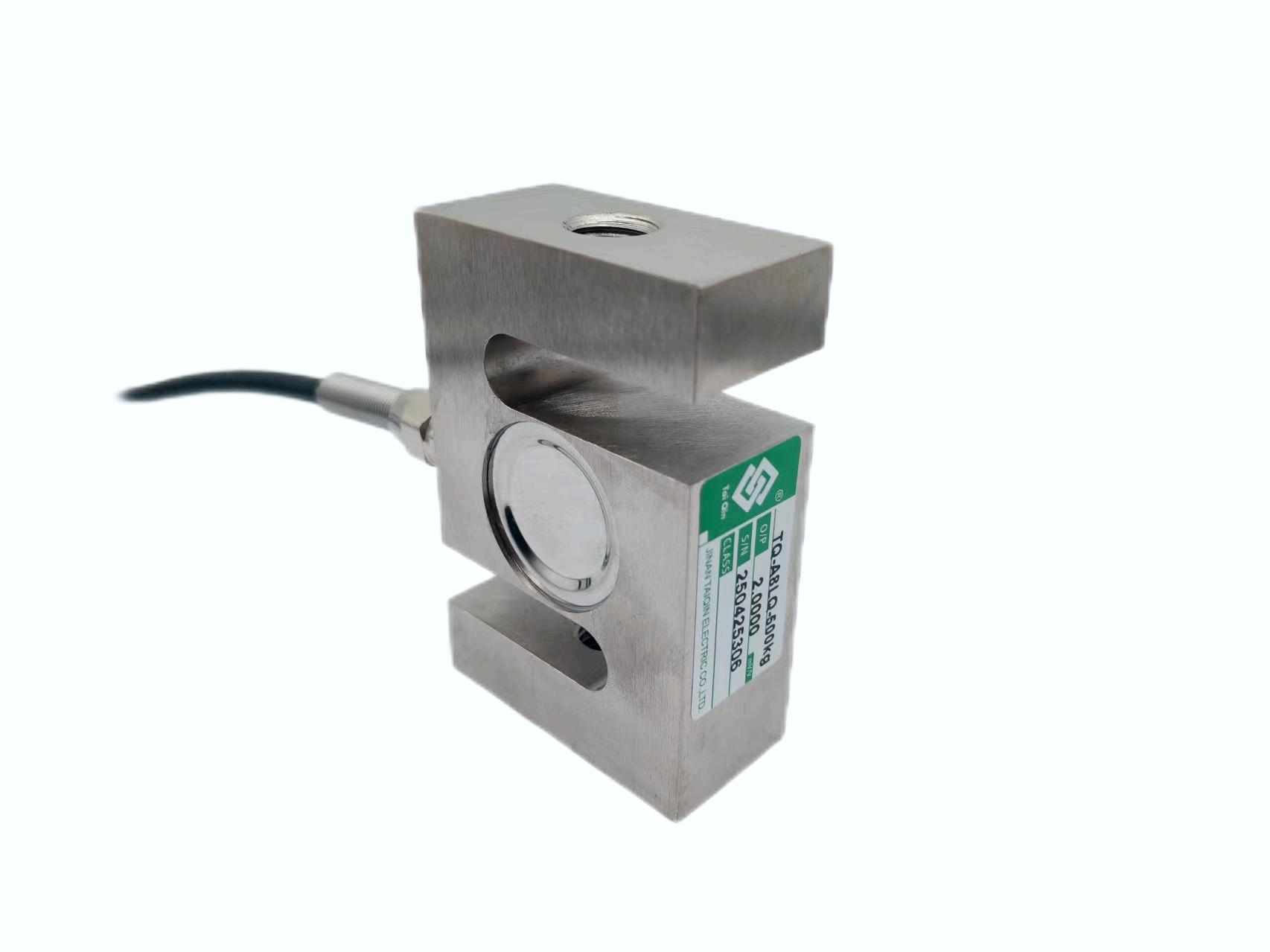

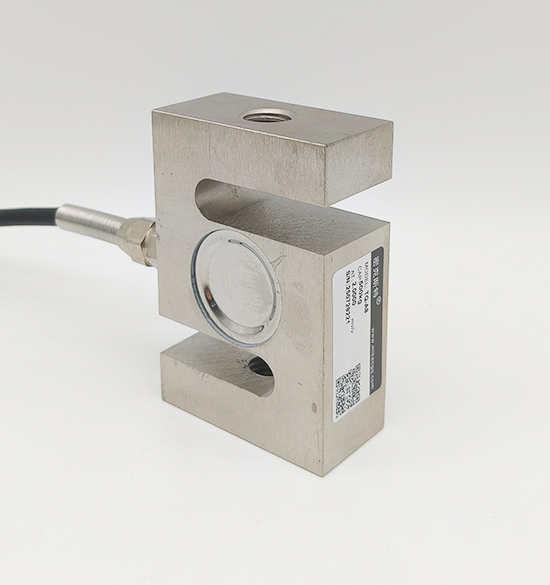

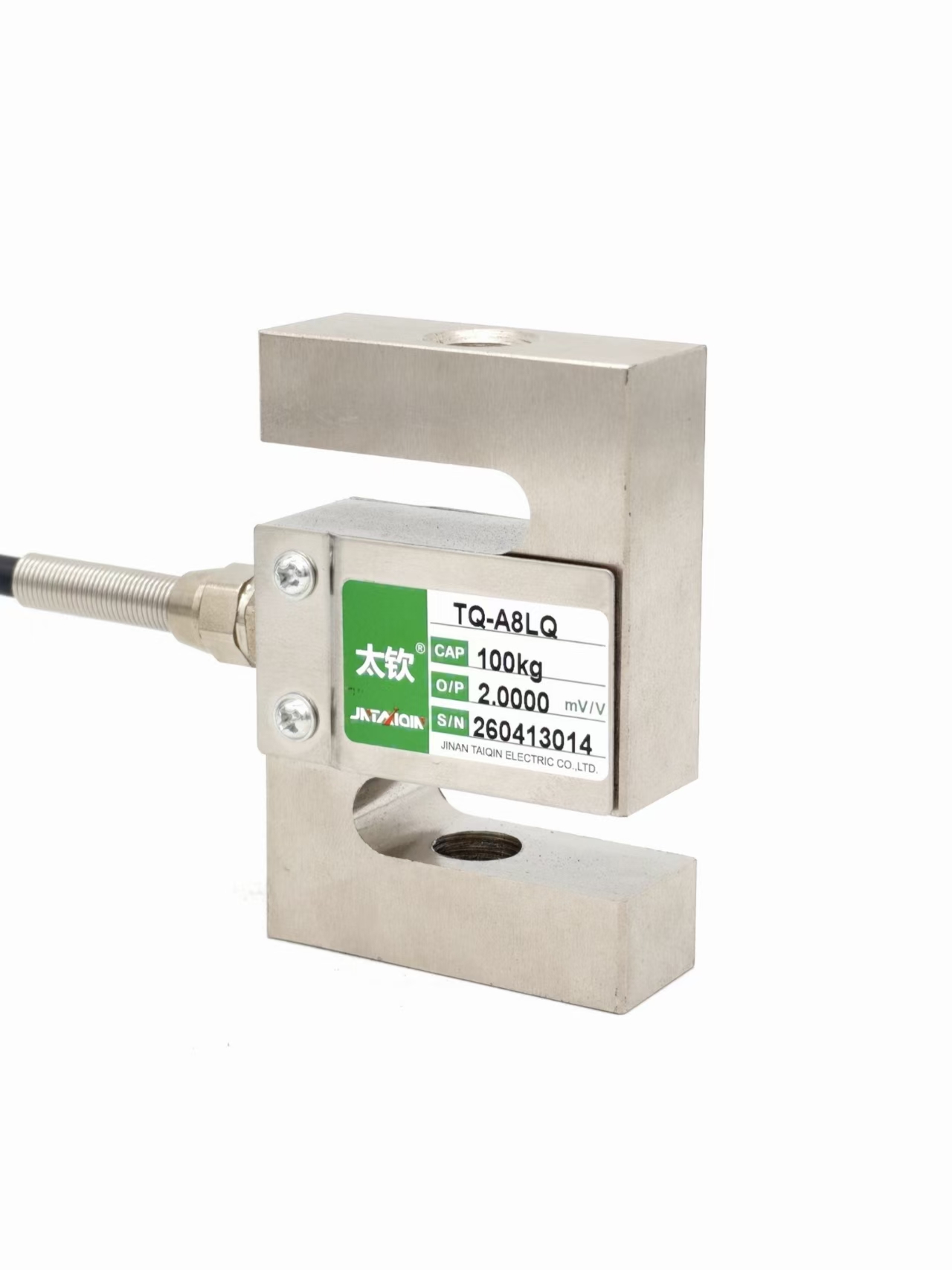

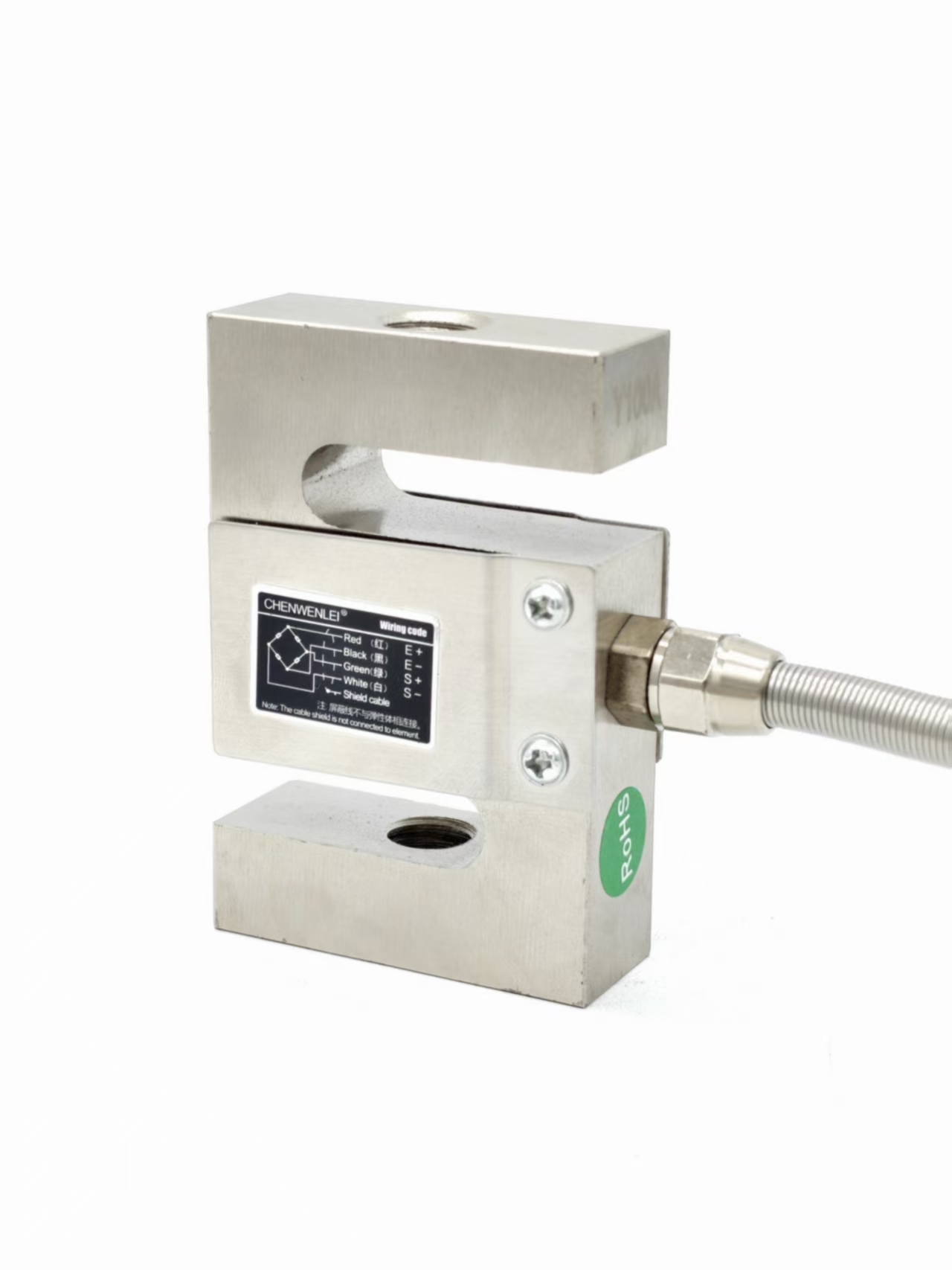

TQ-A8LQ方S型拉压称重传感器

编号:10320
查看:
发布:2020-08-14

产品特点:TQ-A8LQ方S型拉压传感器承受拉、压外力均可,输出对称性好,结构紧凑、安装方便、规格齐全。产品用途:TQ-A8LQ方S型拉压传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。量程:500N(5


拨打电话
Call
在线咨询
Service


产品特点:TQ-A8LQS型拉压传感器承受拉、压外力均可,输出对称性好,结构紧凑、安装方便、规格齐全。

产品用途:TQ-A8LQS型拉压传感器适用于制造机电结合秤、吊钩秤、料斗秤及各种专用秤、工艺秤等。

量程:500N(50kg)、 1 kN(100kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)、10 kN(1t)、15KN(1.5t) 、20 kN(2t)


序号

产品技术参数

1

额定载荷

50kg-2t

2

灵敏度

≥2.0mV/V

3

综合精度

≤0.05%F.S

4

非线性

≤0.2%F.S

5

重复性

≤0.2%F.S

6

滞后

≤0.2%F.S

7

输入电阻

350Ω±10Ω

8

输出电阻

350Ω±2

9

零点温度系数

±0.03%F.S/10°C

10

绝缘电阻

≥5000MΩ

11

激励电压

10-12VDC

12

工作温度范围

-10°C~+70°C

13

允许过负荷

150%F.S

14

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)

型号

量程(kN)

量程

L

H

B

D

TQ-A8LQ

0.5-3

50kg-300kg

50.8

76.2

19.2

M12×1.75

5

500kg

50.8

76.0

25.5

M12×1.75

10-20

1t-2t

50.8

76.2

25.5

M16×2
