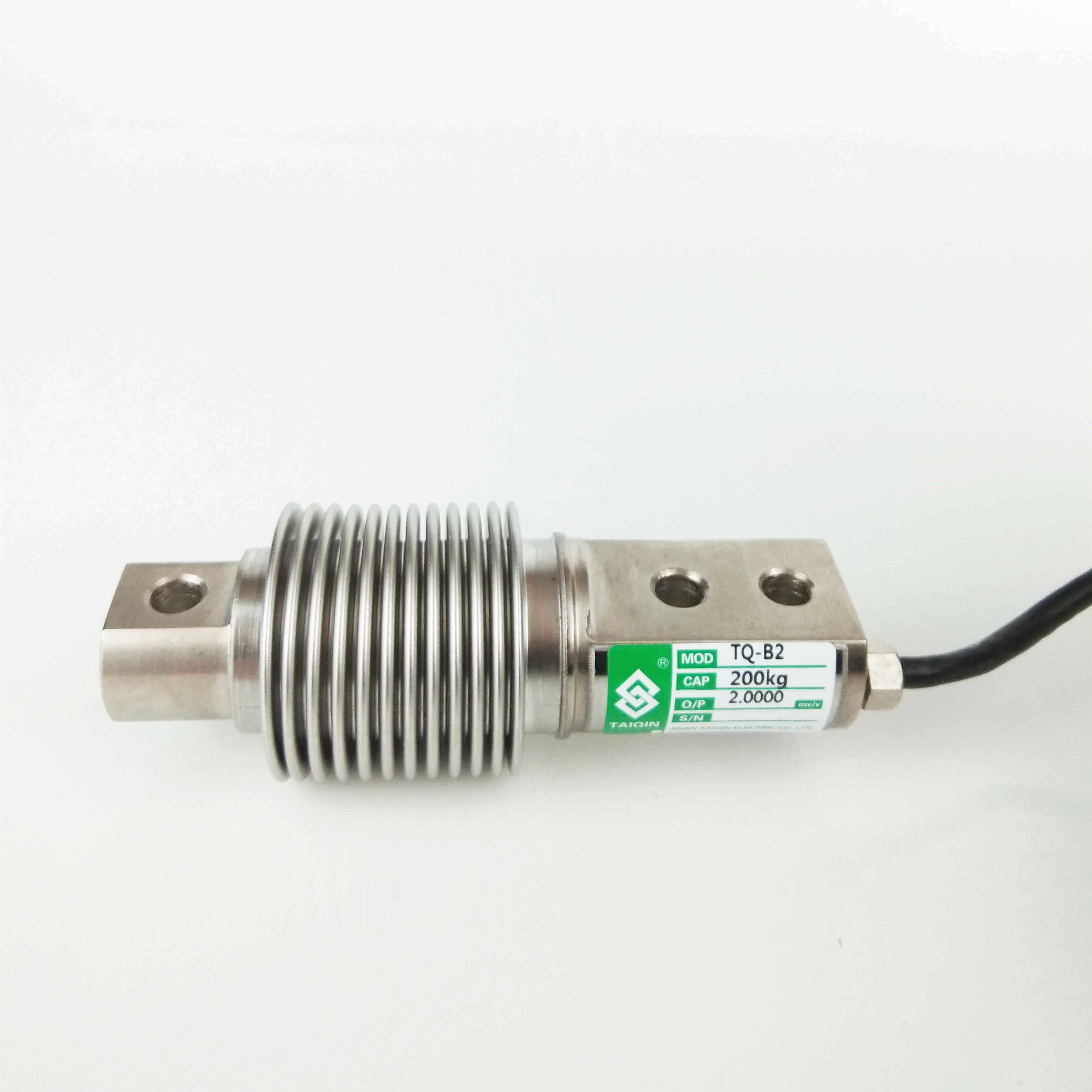

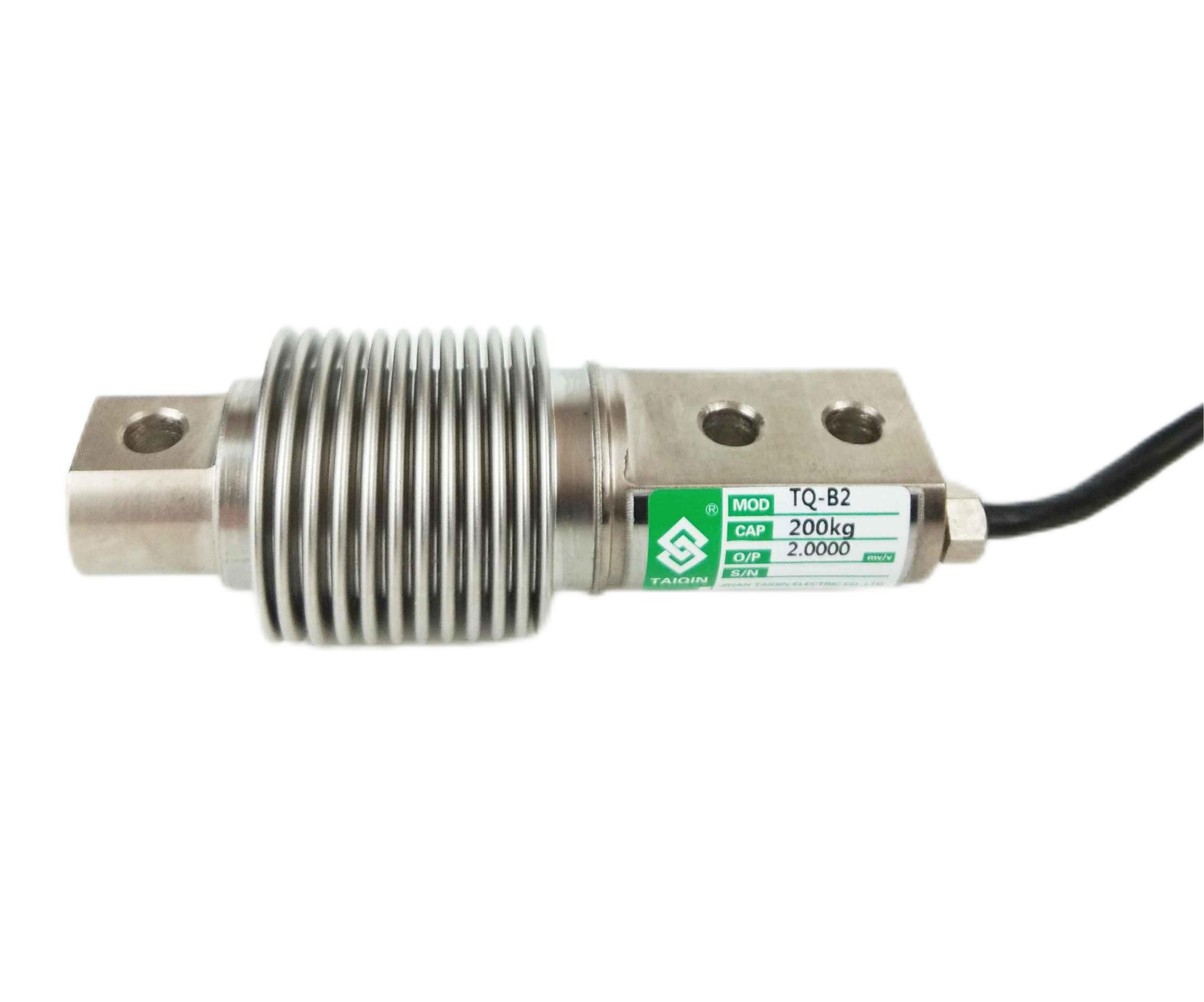

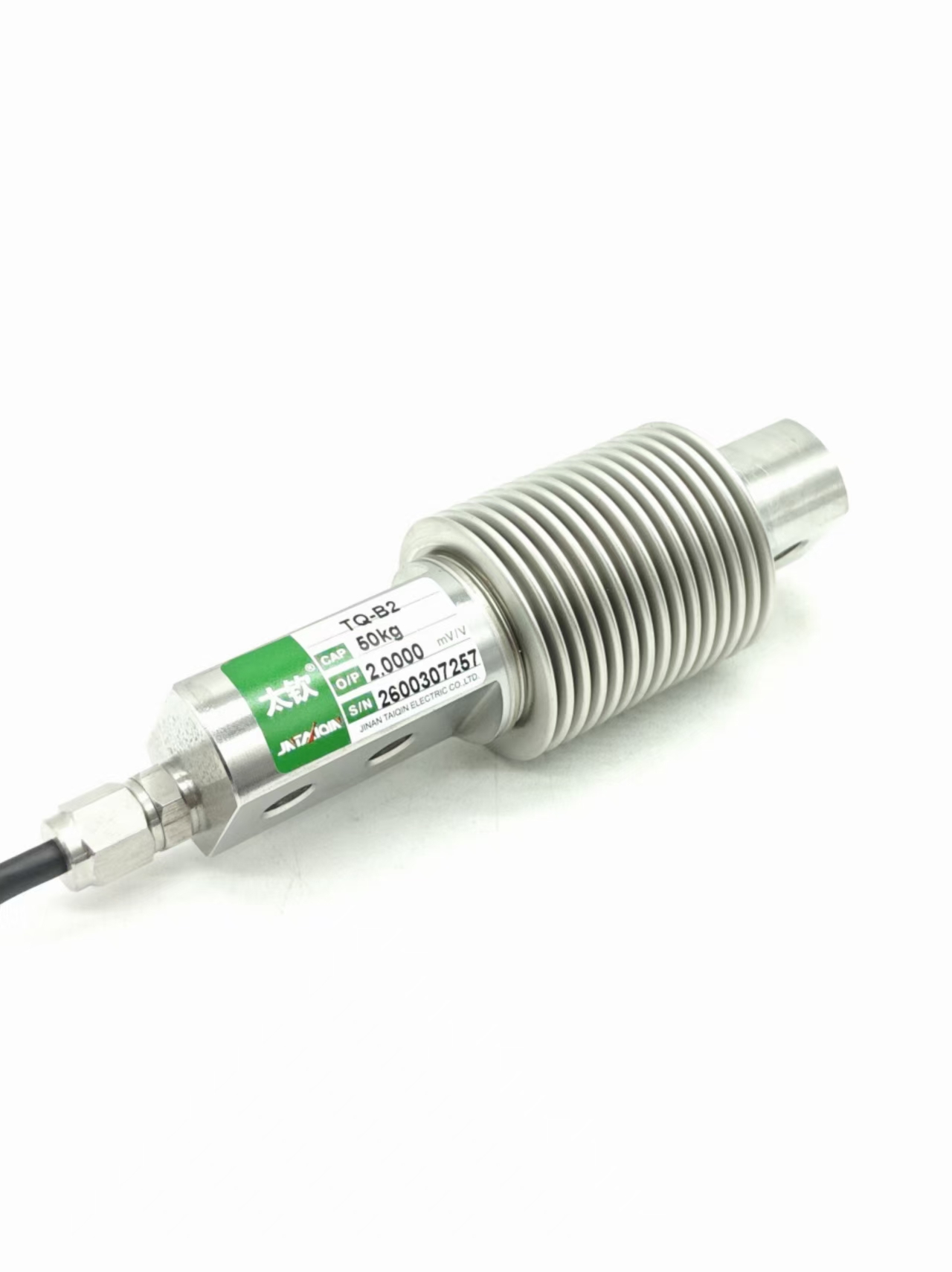

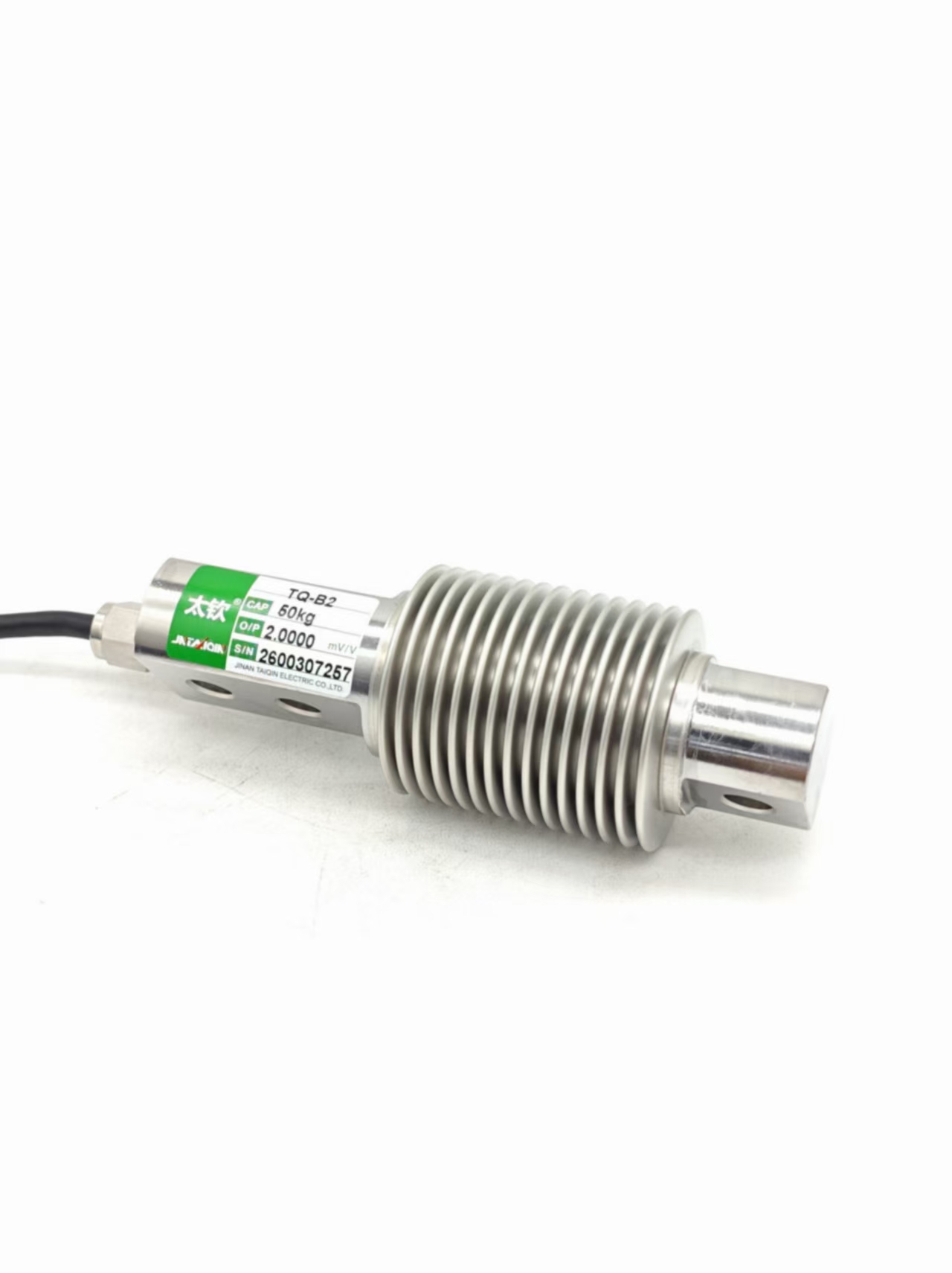

TQ-B2波纹管式称重传感器

编号:10121
查看:
发布:2020-08-14

TQ-B​2波纹管式称重传感器采用不锈钢波纹管焊接密封型式,可承受拉、压两种受力型式,抗过载、抗疲劳、抗偏载能力强。 TQ-B2波纹管式称重传感器适用于平台秤、包装秤、皮带秤及罐装秤等。


拨打电话
Call
在线咨询
Service



产品特点:TQ-B2波纹管式称重传感器采用不锈钢波纹管焊接密封型式,可承受拉、压两种受力型式,抗过载、抗疲劳、抗偏载能力强。

产品用途:TQ-B2波纹管式称重传感器适用于平台秤、包装秤、皮带秤及罐装秤等。

量程:100 N(10kg)200 N(20kg)500 N(50kg)1 kN(100kg)2 kN(200kg)5 kN(500kg)、10kN(1t)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

10kg-1t

2

综合精度

D1;C3

3

灵敏度

2.0mV/V

4

零点输出

≤0.1%F.S

5

输入阻抗

400±50Ω

6

输出阻抗

356±1Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-30~70℃

10

安全过载

150%F.S

 11

极限载荷

300%F.S

12

材质

不锈钢

13

激励电压

10V(DC)

14

密封等级

IP68

15

电缆

3m

16

接线方式

 红……Exc+(输入正)

黑……Exc-(输入负)

绿……Sig+(输出正)

白……Sig-(输出负)




型号

量程(kN

量程(kg)

A

B

C

D

E

F

G

H

ɸ

ɸ1

ɸ2

ɸ3

ɸ4

TQ-B2

0.1-5

10-500

123

13

18

82

45

59

22

20

45

8.5

27

32

11

7-10

700-1000

210

15

40

133

93

64

34

25

60

12

35

50

14

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
