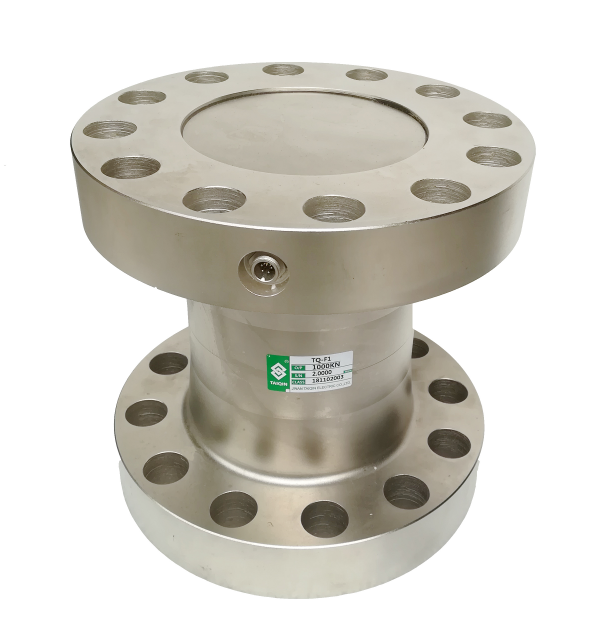

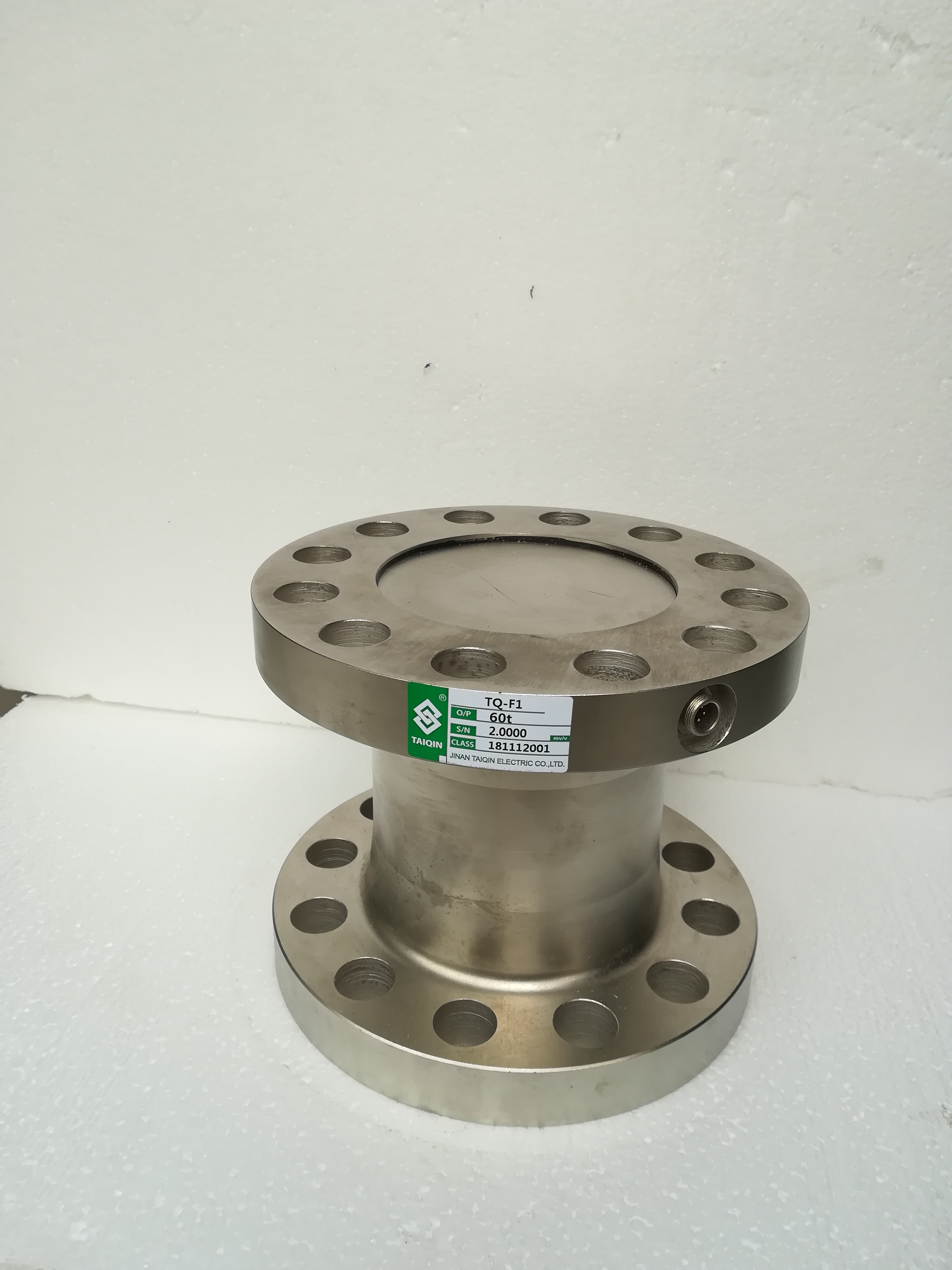

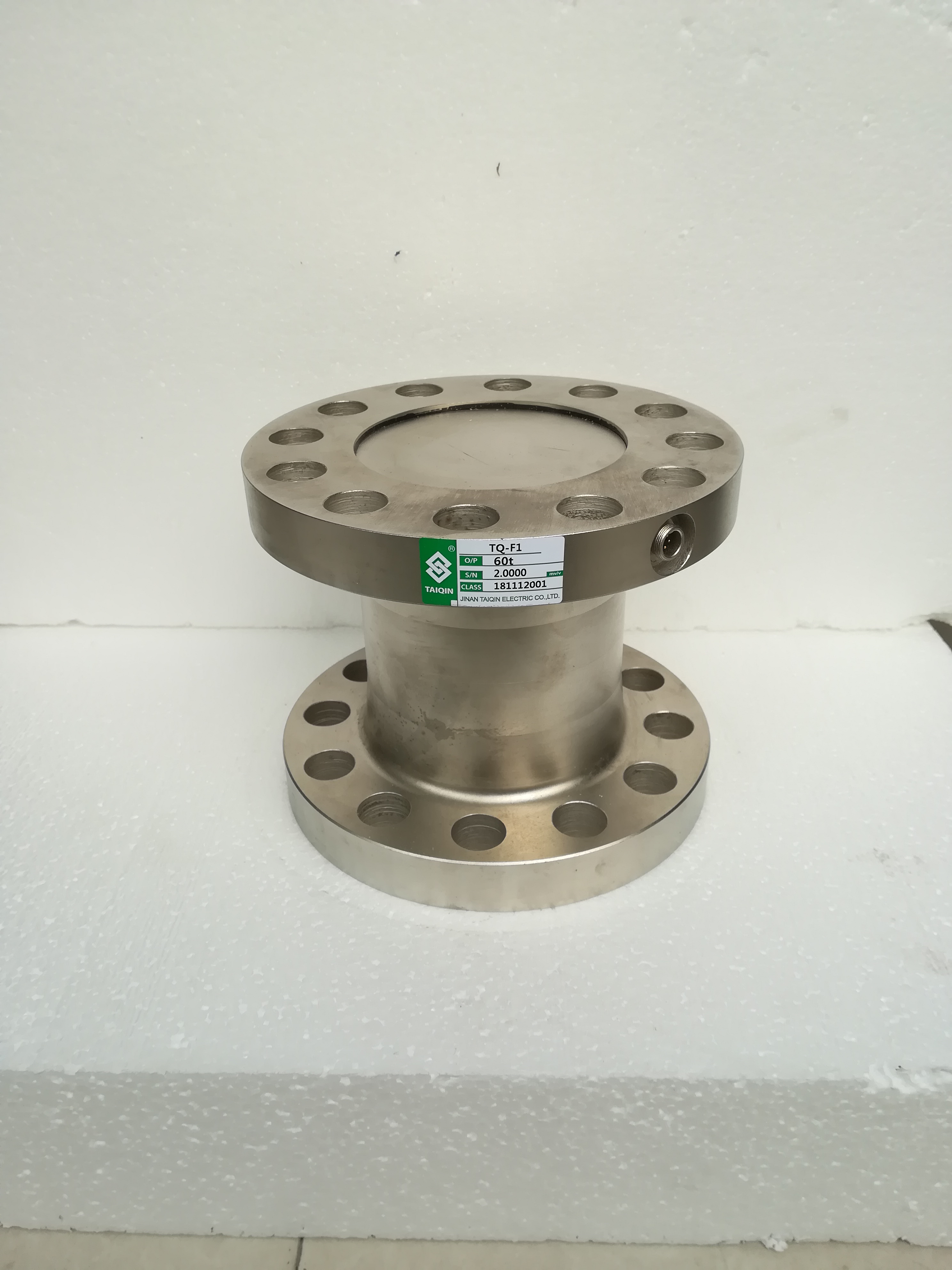

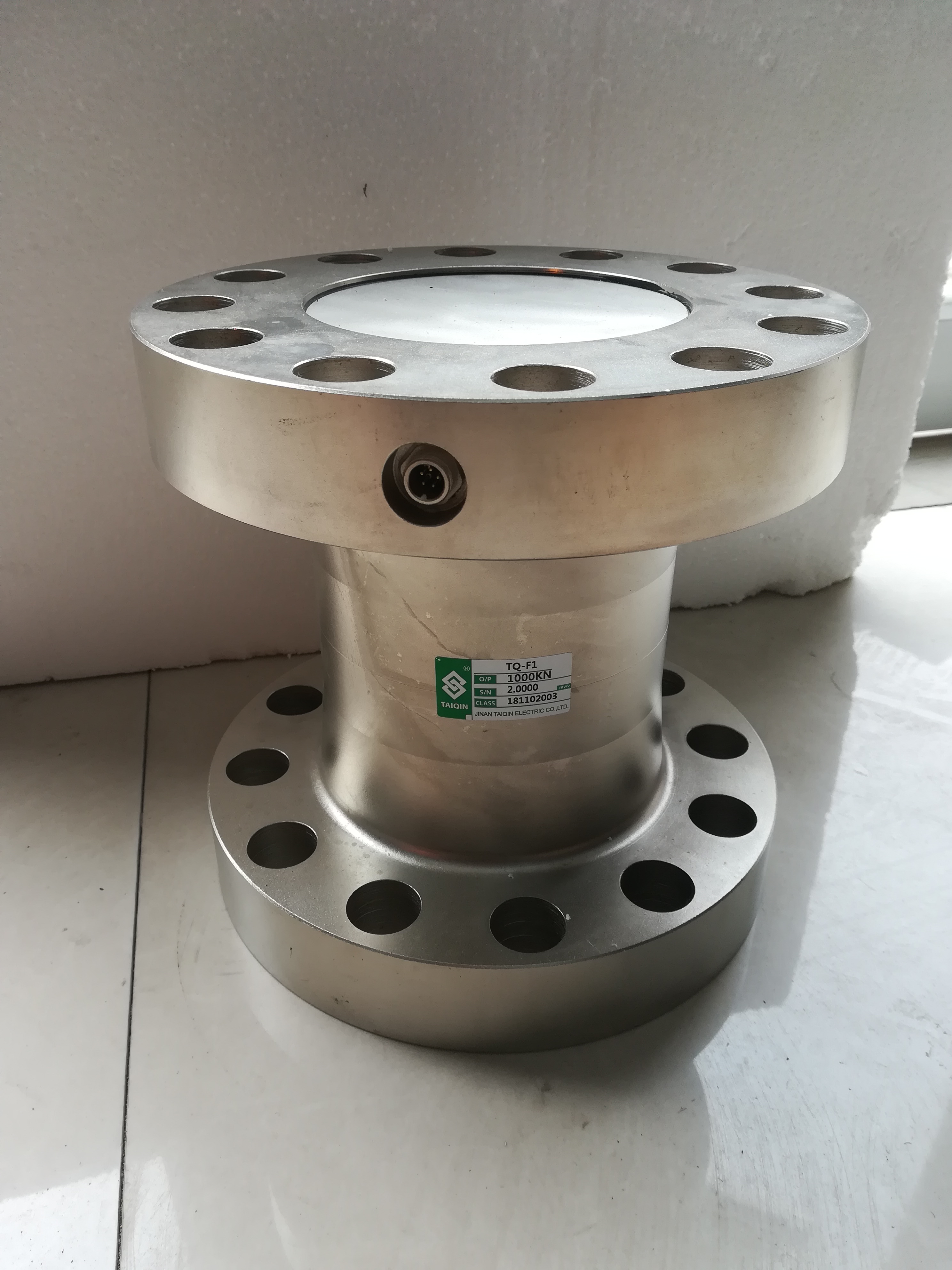

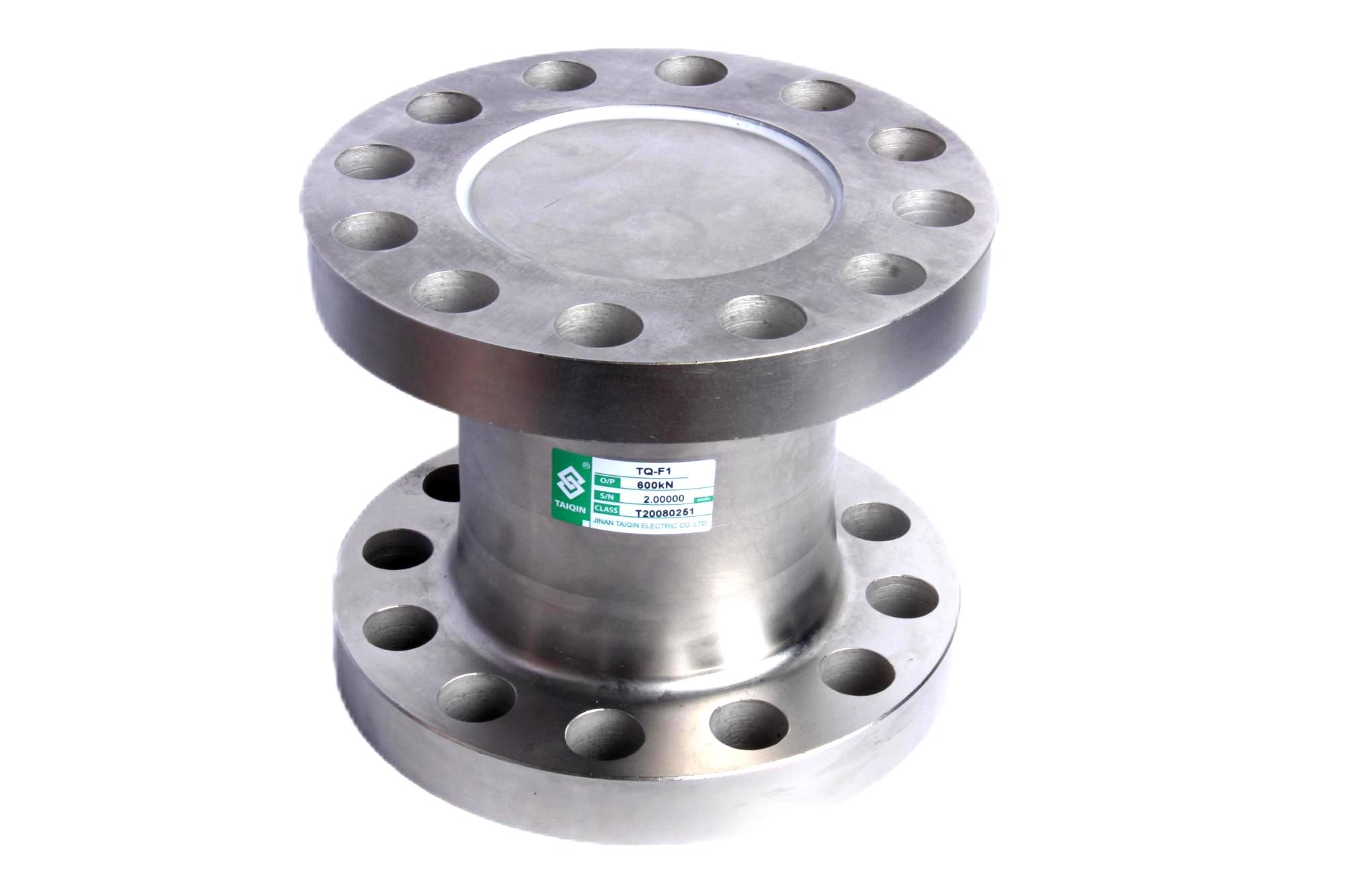

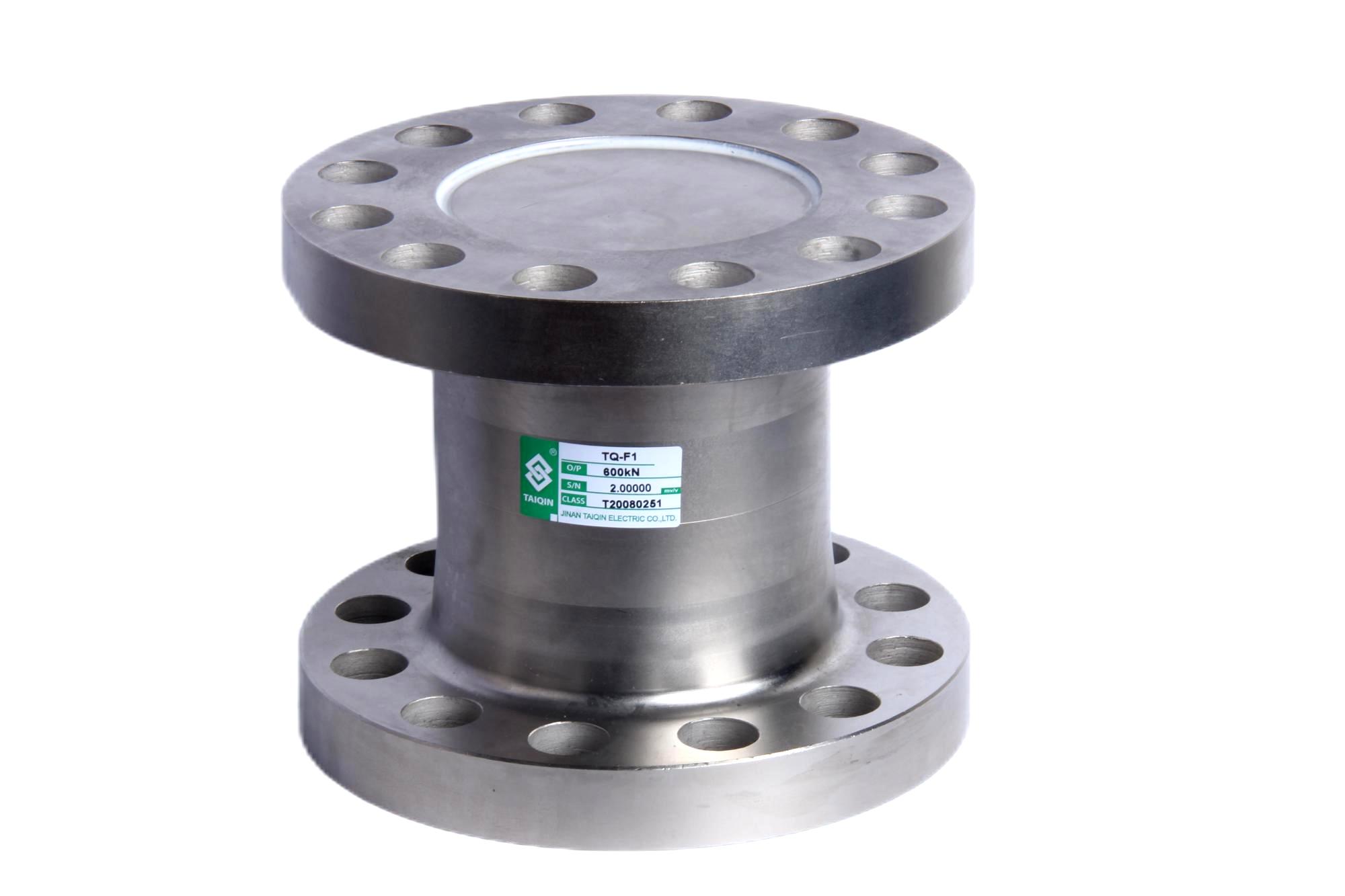

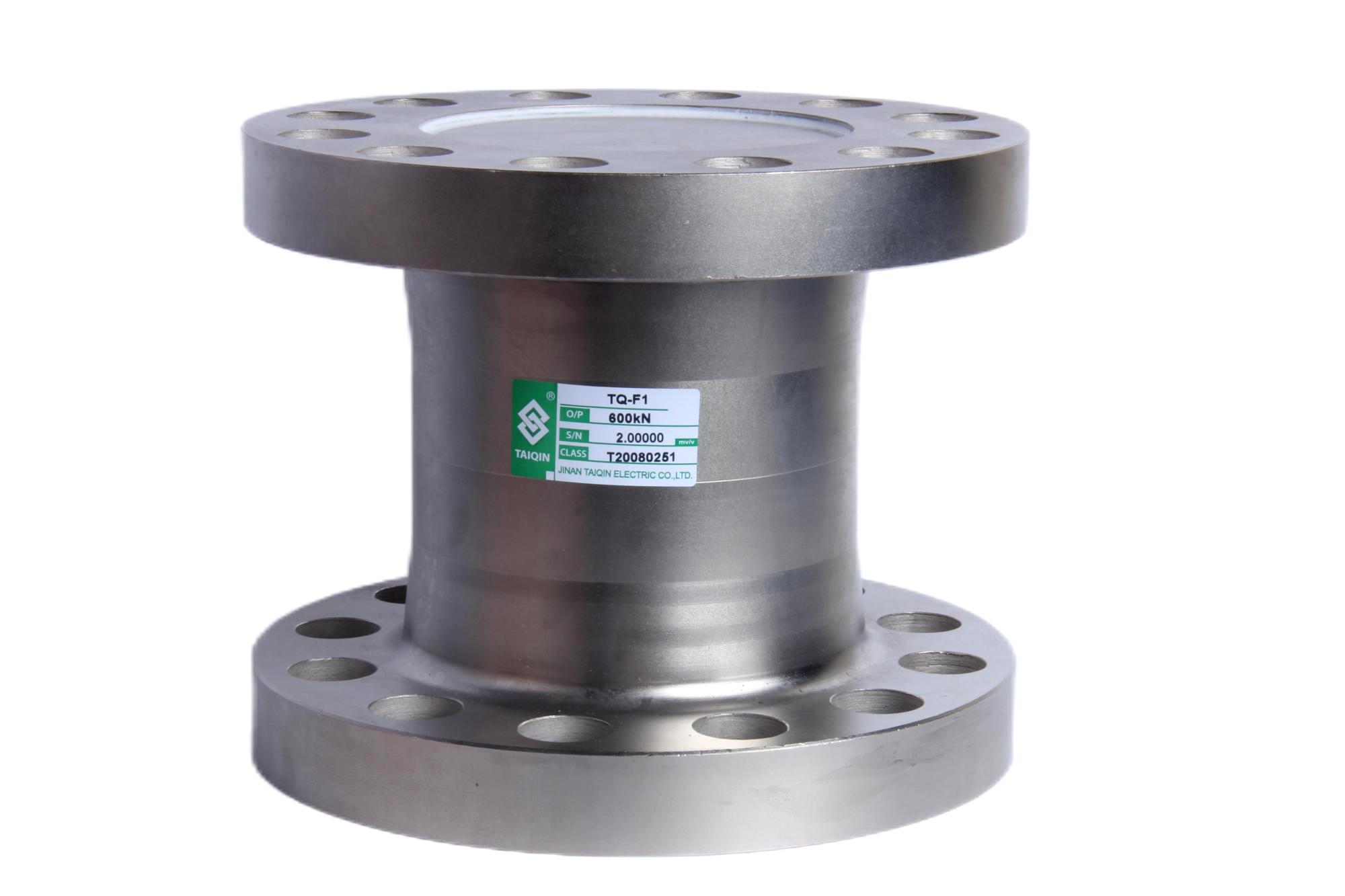

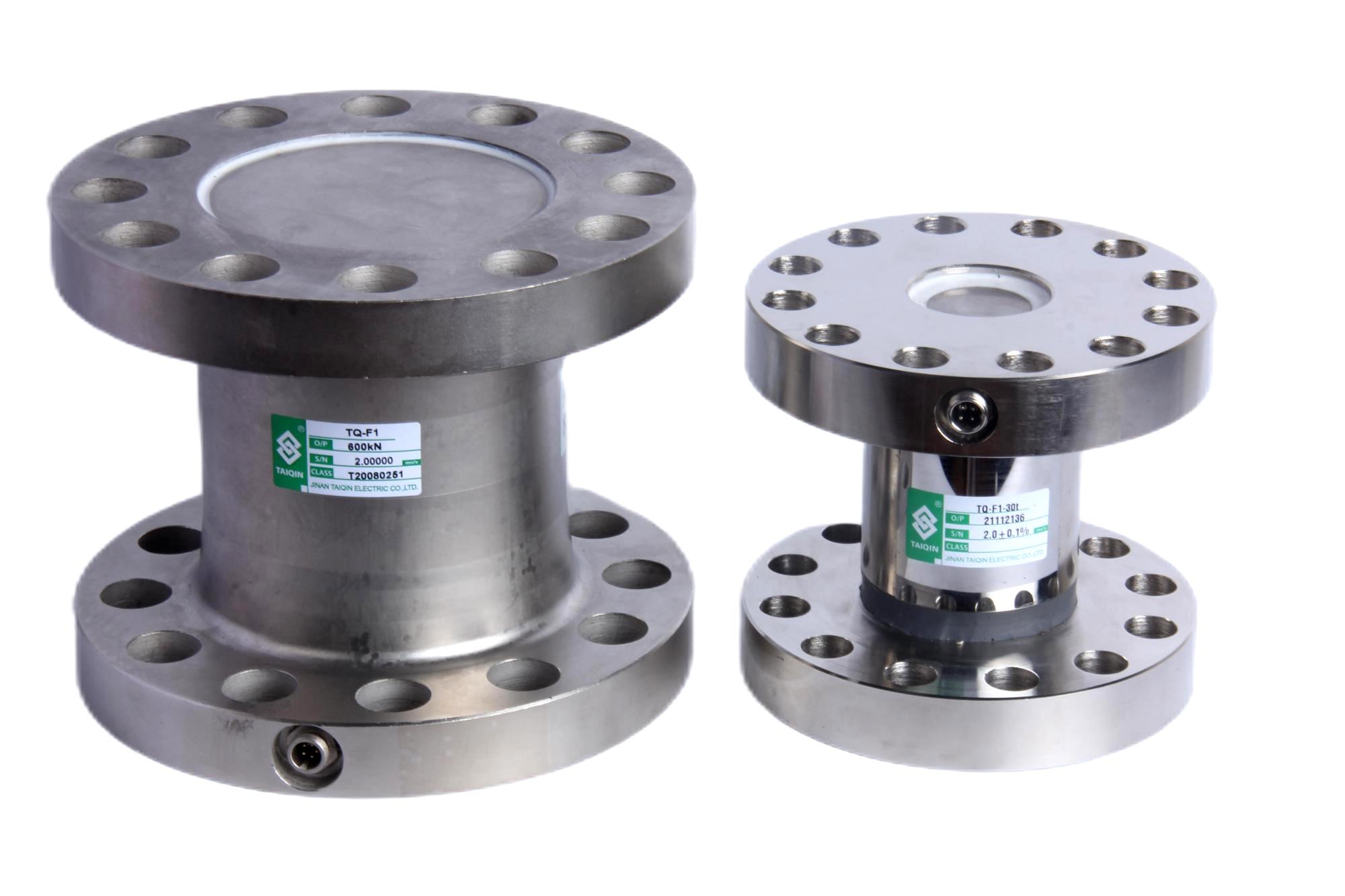

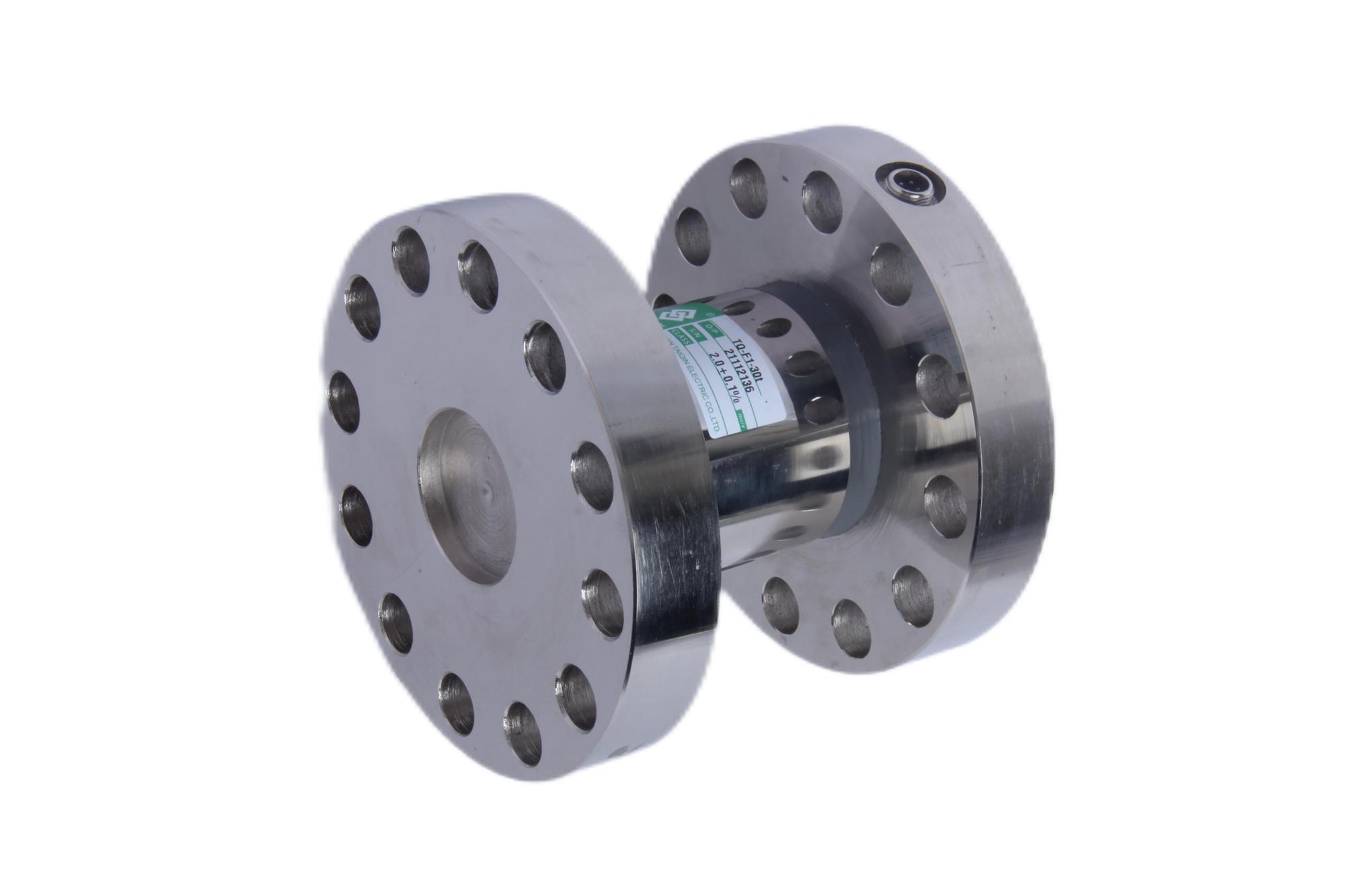

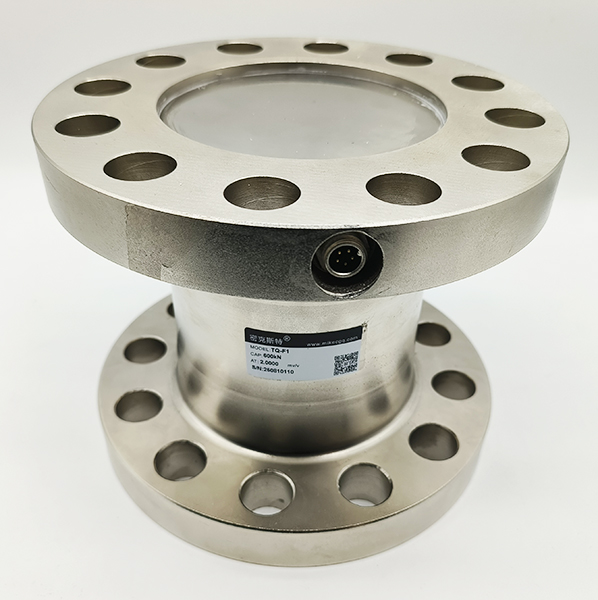

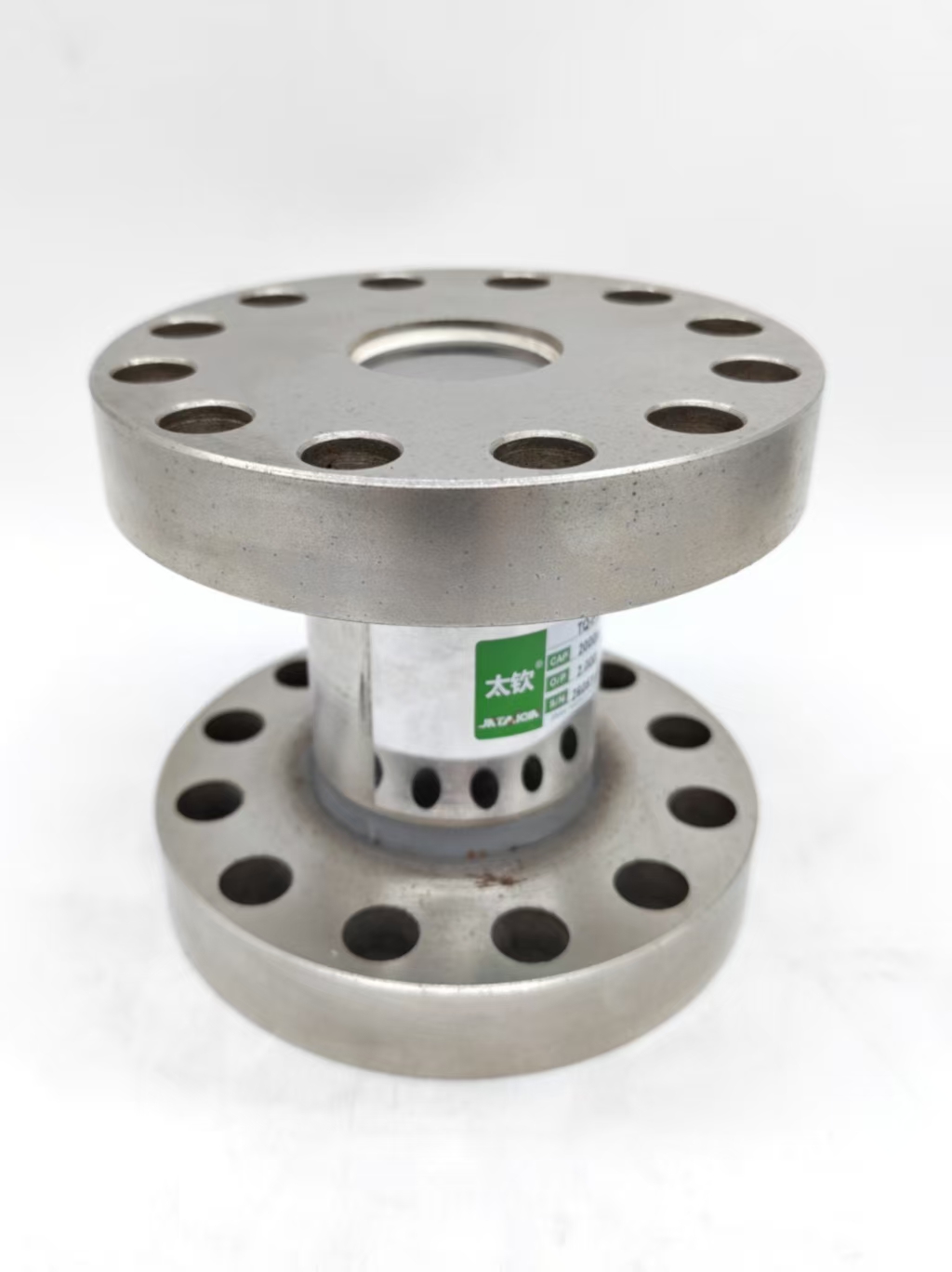

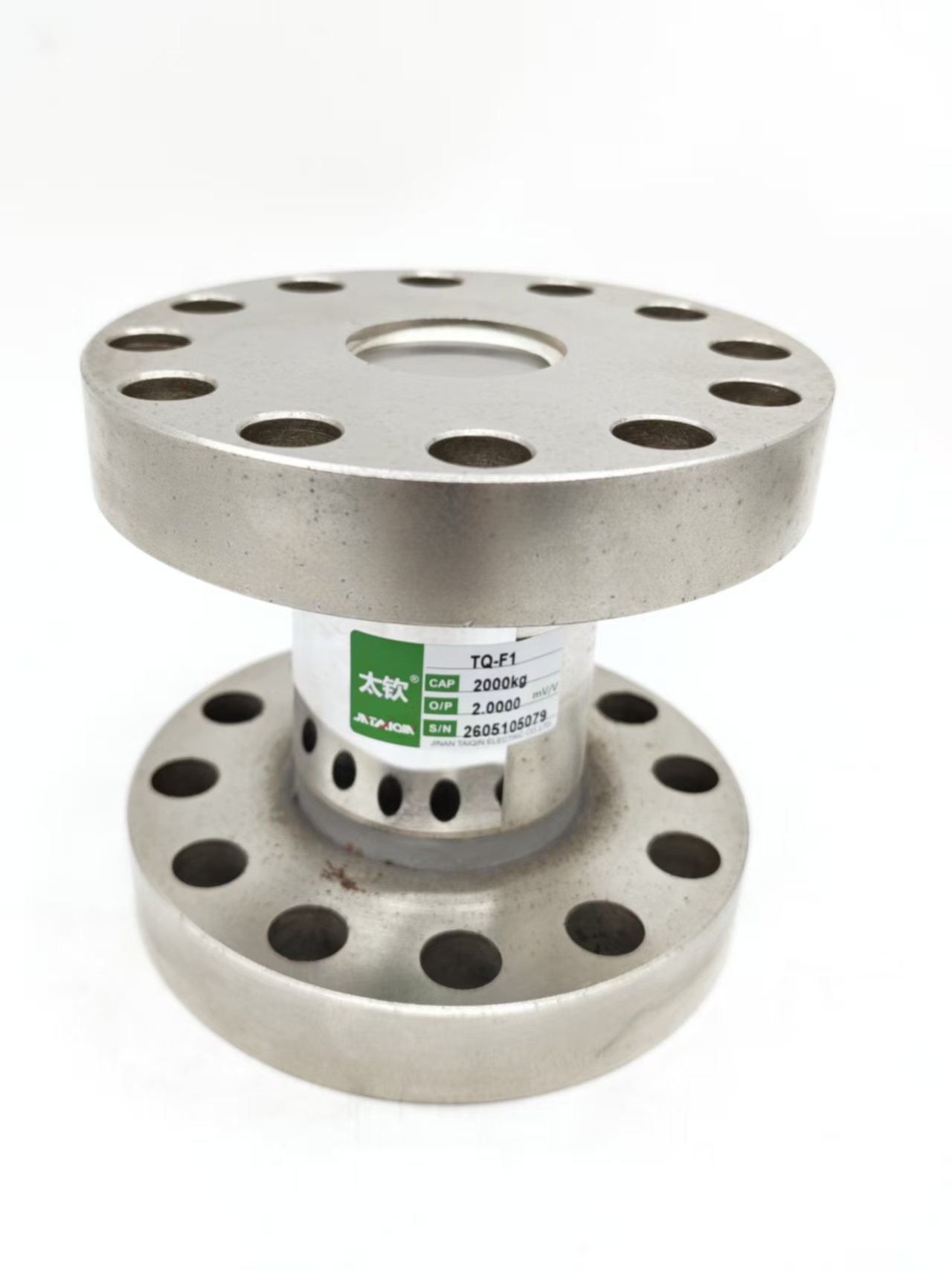

TQ-F1法兰式称重传感器

编号：10122
查看：
发布：2021-03-31

TQ-F1法兰式称重传感器采用优质合金钢，可靠性好，安装方便。 TQ-F1法兰式称重传感器适用于拉压测试场合、材料力学试验机等力值测量。


拨打电话
Call 在线咨询
Service


产品特点：TQ-F1法兰式称重传感器采用优质合金钢，可靠性好，安装方便。
产品用途：TQ-F1法兰式称重传感器适用于拉压测试场合、材料力学试验机等力值测量。
量程：300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)、1500kN(150t)、2000kN(200t)、3000kN(300t)、4000kN(400t)、5000kN(500t)、1000t、2000t，3000t、3500t

技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

30-3500t

2

综合精度

0.2%F.S

3

灵敏度

2.0mV/V

4

零点输出

≤0.1%F.S

5

输入阻抗

780±30Ω

6

输出阻抗

701±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-30~70℃

10

安全过载

120％F.S

 11

极限载荷

200%F.S

12

材质

合金钢

13

激励电压

10V(DC)

14

密封等级

IP67

15

电缆

5m

16

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）





型号

量程(kN)

量程(t)

D

D1

D2

d

H

H1

H2

n-ɸC

TQ-F1

300

30

145

120

/

85

130

22

15

8-ɸ16

500,600

50,60

197

160

/

110

160

25

15

12-ɸ22

1000

100

240

200

/

135

230

42

28

12-ɸ26

1500,2000,2500

150,200,250

305

250

/

160

326

57

45

12-ɸ33

3000

300

415

360

/

256

358

69

50

18-ɸ33

4000

400

415

360

/

265

358

80

18-ɸ33

5000

500

415

360

/

256

398

69

45

18-ɸ33

10000

1000

600

515

/

352

480

110

/

20-ɸ45

25000(A)

2500(A)

700

610

/

/

800

240

/

24-ɸ45

25000(B)

3000(B)

640

550

/

280

600

150

/

20-ɸ45

35000

3500

700

610

/

335

800

240

/

24-ɸ45



图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
