CH-FLA 双法兰称重传感器

编号:10399
查看:
发布:2022-05-20

CH-FLA采用优质合金钢材质,具有高精度,高稳定性,安装简便、快速等特点。适用于拉压测试场合、材料力学试验机等力值测量。


拨打电话
Call
在线咨询
Service

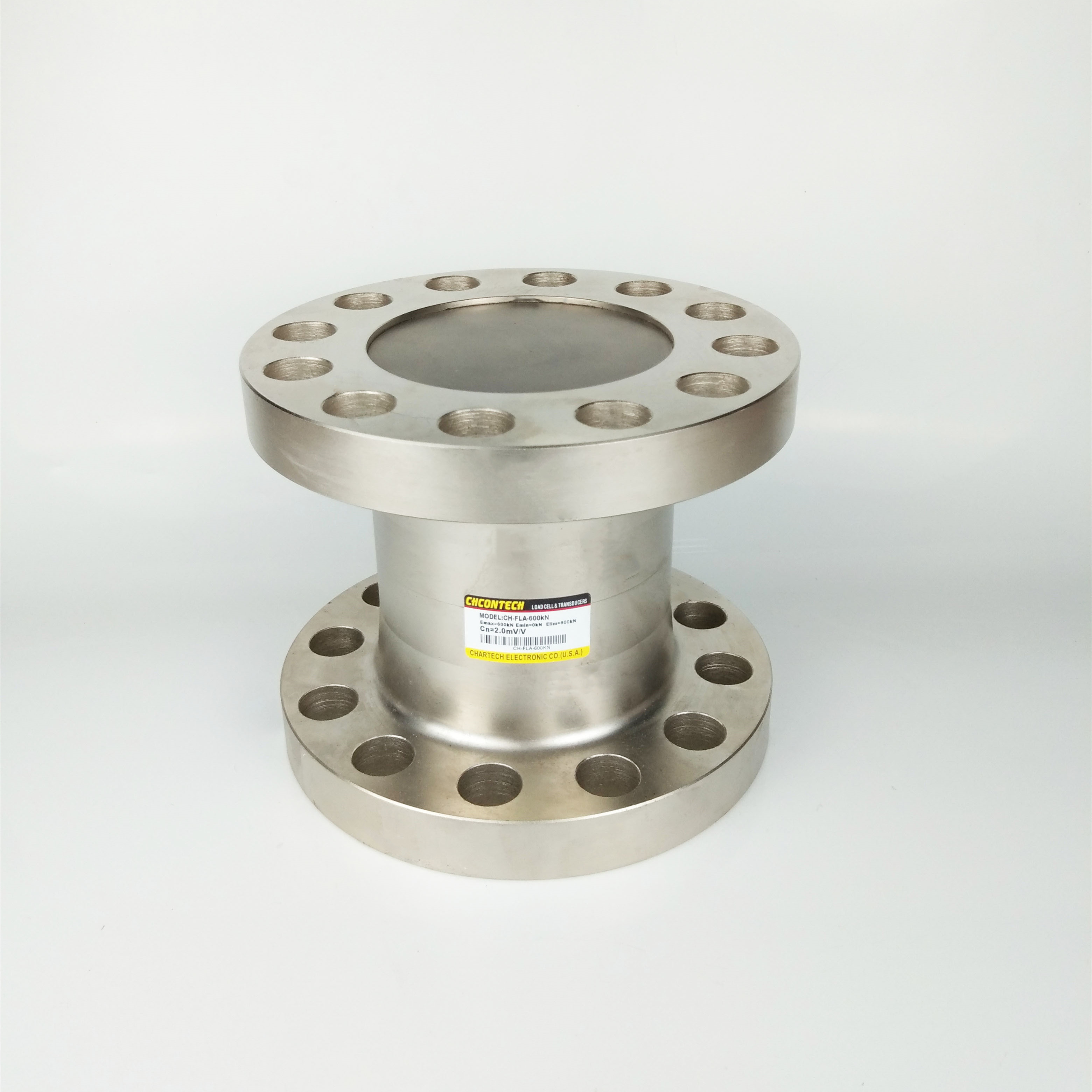

产品名称:CH-FLA 双法兰称重传感器


产品特点:CH-FLA采用优质合金钢材质,具有高精度,高稳定性,安装简便、快速等特点。适用于拉压测试场合、材料力学试验机等力值测量。


量程:300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)、1500kN(150t)、2000kN(200t)、3000kN(300t)


外形尺寸:

量程(kN)

量程(t)


D

D1

d

H

H1

H2

N-φC

300

30

mm

145

120

85

130

22

15

8-ɸ16

500,600

50,60

mm

197

160

110

160

25

15

12-ɸ22

1000

100

mm

240

200

135

230

42

28

12-ɸ26

1500-2500

150-250

mm

305

250

160

326

57

45

12-ɸ33

3000

300

mm

415

360

256

358

69

50

18-ɸ33


技术参数:




技术参数




额定输出

2.0mV/V±0.1%

输入阻抗

780±30Ω

非线性

±1%F.S

输出阻抗

701±3Ω

滞后性

<±0.2%F.S

绝缘电阻

≥5000MΩ

重复性

<±0.05%F.S

允许激励电压

5~15V/DC

蠕变

<±0.2%F.S/30min

补偿温度范围

-10℃~+40℃

零点温度影响

<±0.2%/10℃

工作温度范围

-30℃~+70℃

输出温度影响

<±0.2%/10℃

安全过载

120%F.S

零点平衡

<±1%F.S

极限过载

150%F.S

接线方式

激励:+红 -黑

信号:+绿 -白        屏蔽:黄
