CH-TJ轮辐式测力传感器

编号:10398
查看:
发布:2022-05-20

CH-TJ轮辐式测力传感器采用优质不锈钢材质,具有高精度,高稳定性、低外形等特点,安装简便、快速,适用于试验机等。 量程:10kN(1t)、20kN(2t)、500kN(50t)、1200kN(120t)


拨打电话
Call
在线咨询
Service

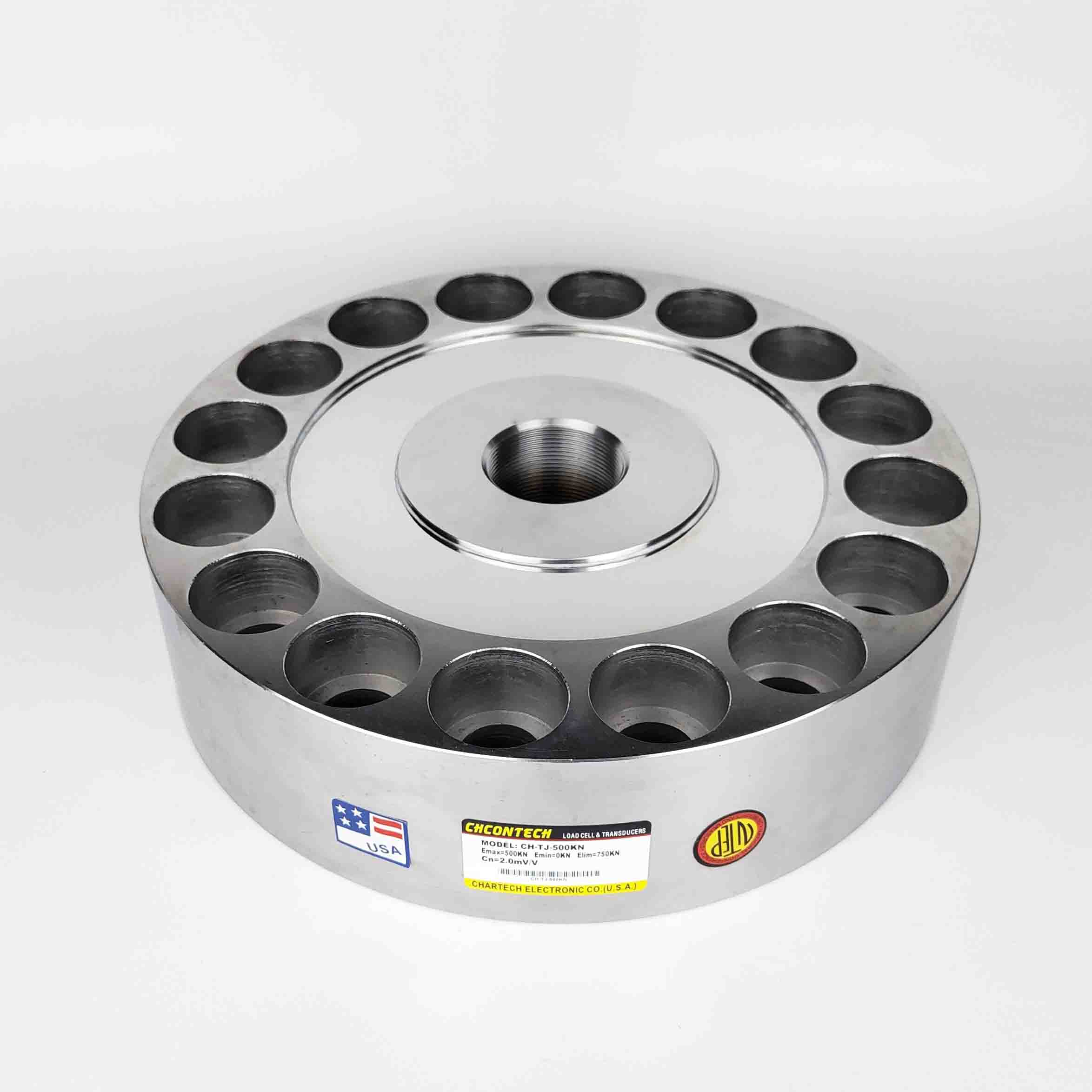

产品名称:CH-TJ轮辐式测力传感器

产品特点:CH-TJ轮辐式测力传感器采用优质不锈钢材质,具有高精度,高稳定性、低外形等特点,安装简便、快速,适用于试验机等。


量程:10kN(1t)、20kN(2t)、500kN(50t)、1200kN(120t)


外形尺寸:

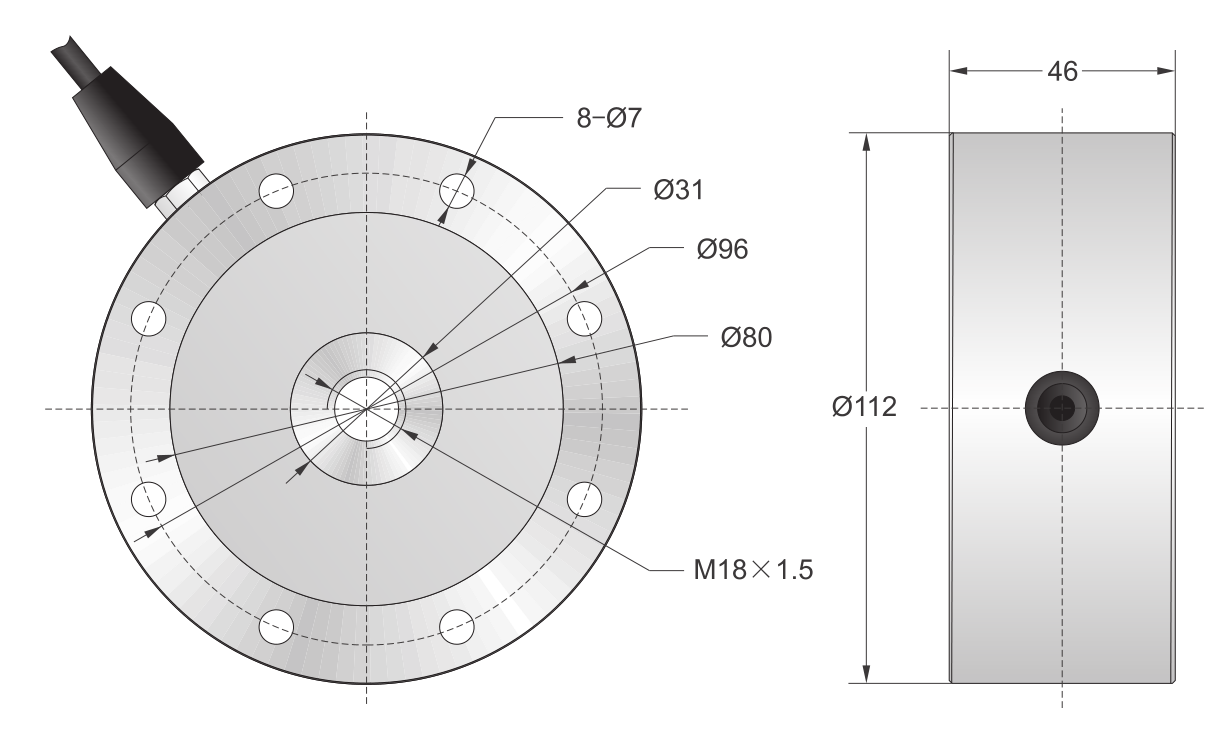

10kN(1t)、20kN(2t)

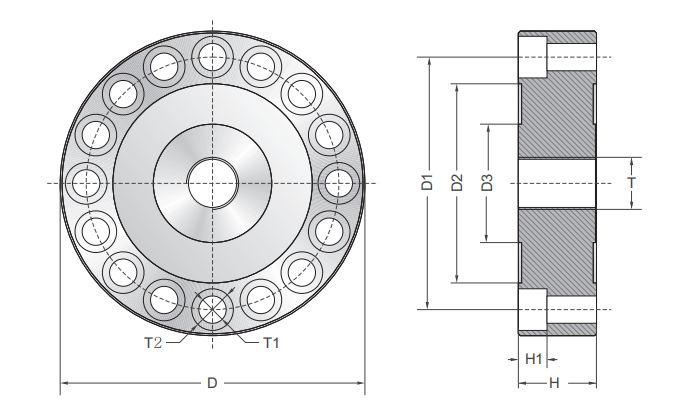

500kN(50t)、1200kN(120t)



量程(kN)

量程(t)


D

D1

D2

D3

H

H1

T

T1

T2

500

50

mm

Φ234

Φ194

Φ153

Φ91

60

22

M40x1.5

16xφ21

16xφ32

1200

120

mm

Φ234

Φ194

Φ153

Φ91

70

22

M40x1.5

16xφ21

16xφ32


技术参数

技术参数




额定输出

2.0mV/V±1%

零点平衡

±1%F.S

综合精度

0.05%F.S

输入阻抗

387±20Ω(1t,2t)/

775±20Ω(50t,120t)

线性、滞后性

±0.05%F.S

输出阻抗

350±5Ω(1t,2t)/

700±5Ω(50t,120t)

重复性

<±0.05%F.S

绝缘电阻

≥5000MΩ

蠕变

<±0.05%F.S/30min

允许工作电压

5~15V/DC

零点温度影响

<±0.03%/10℃

工作温度范围

-30℃~+70℃

输出温度影响

<±0.03%/10℃

安全过载

150%F.S

接线方式

激励(+):红, 激励(-):黑;

信号(+):绿, 信号(-):白
