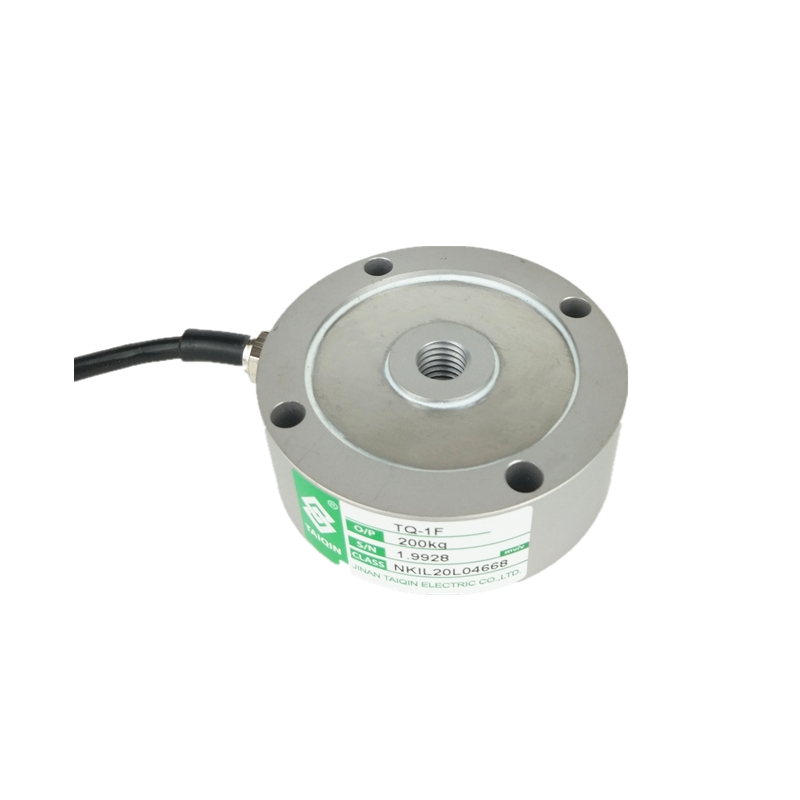

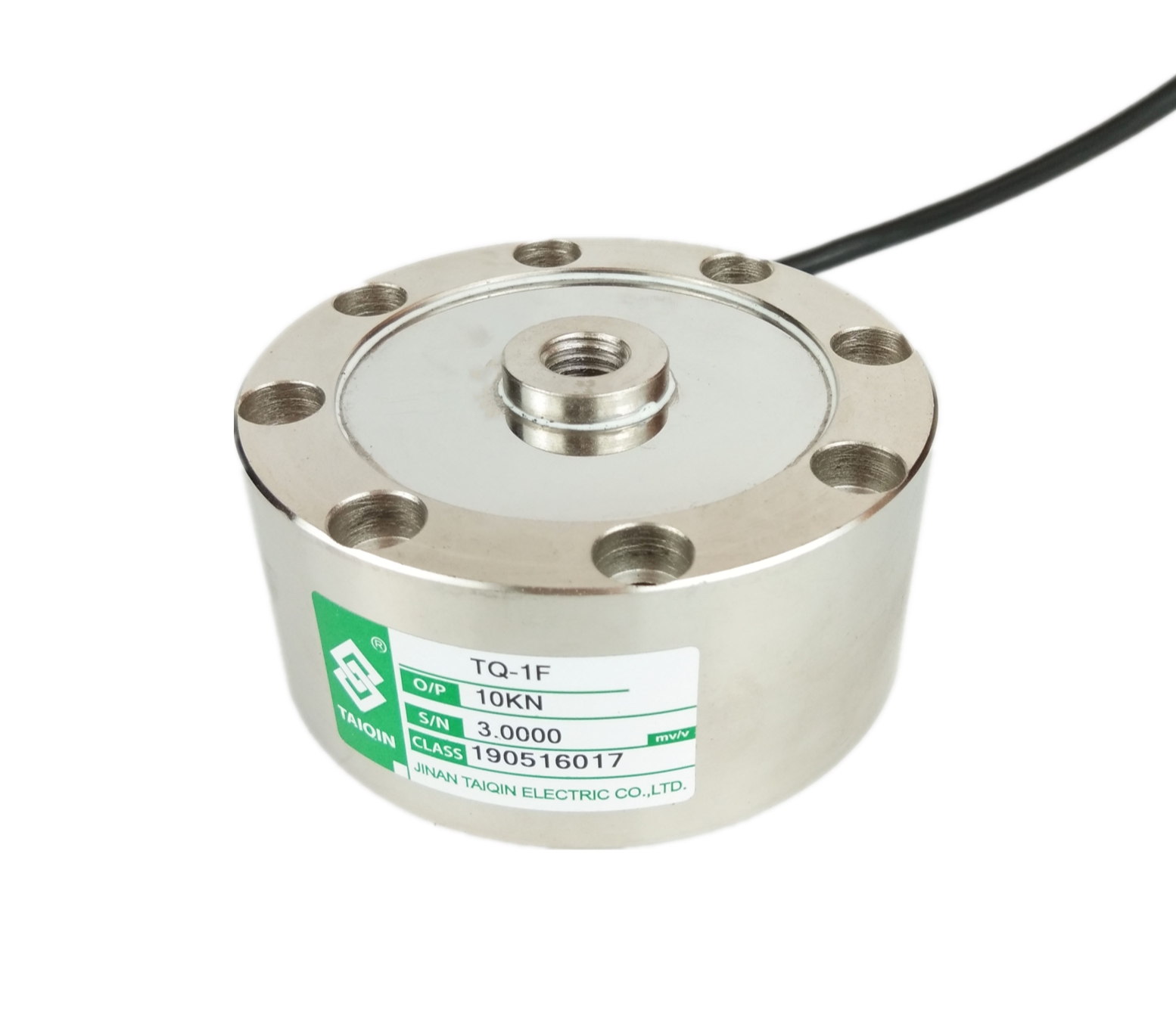

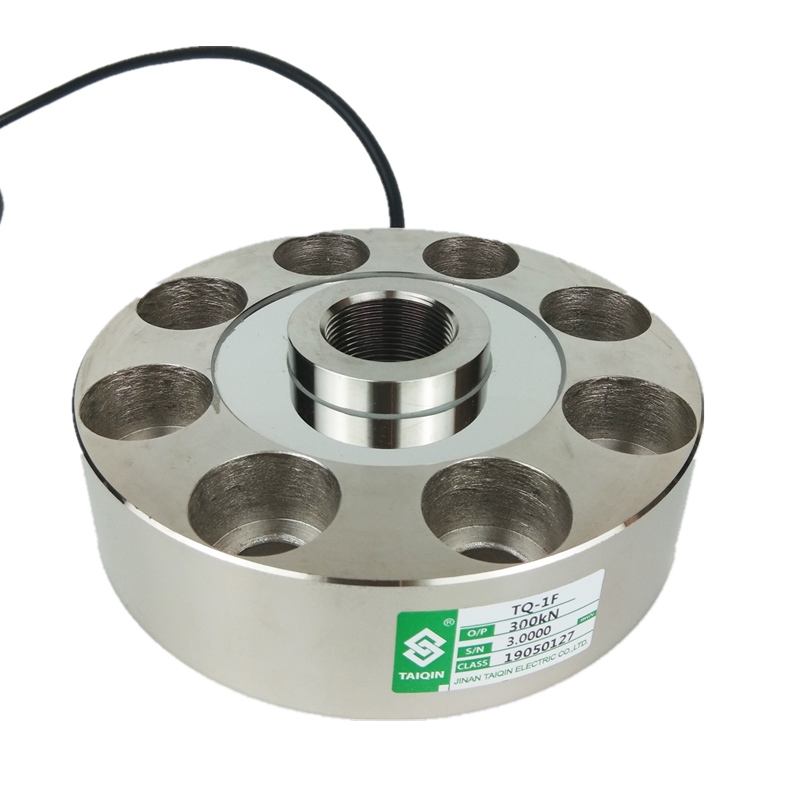

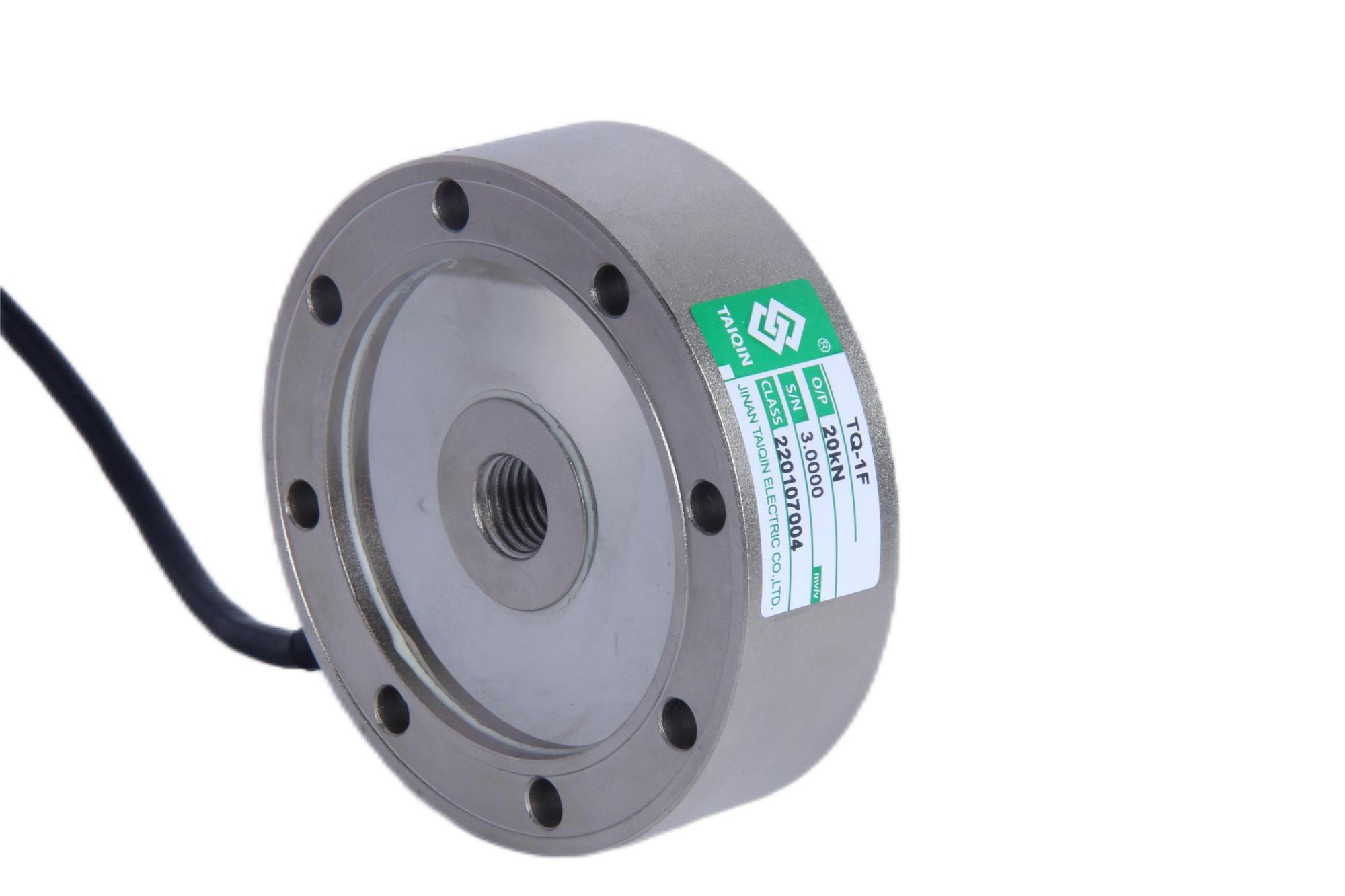

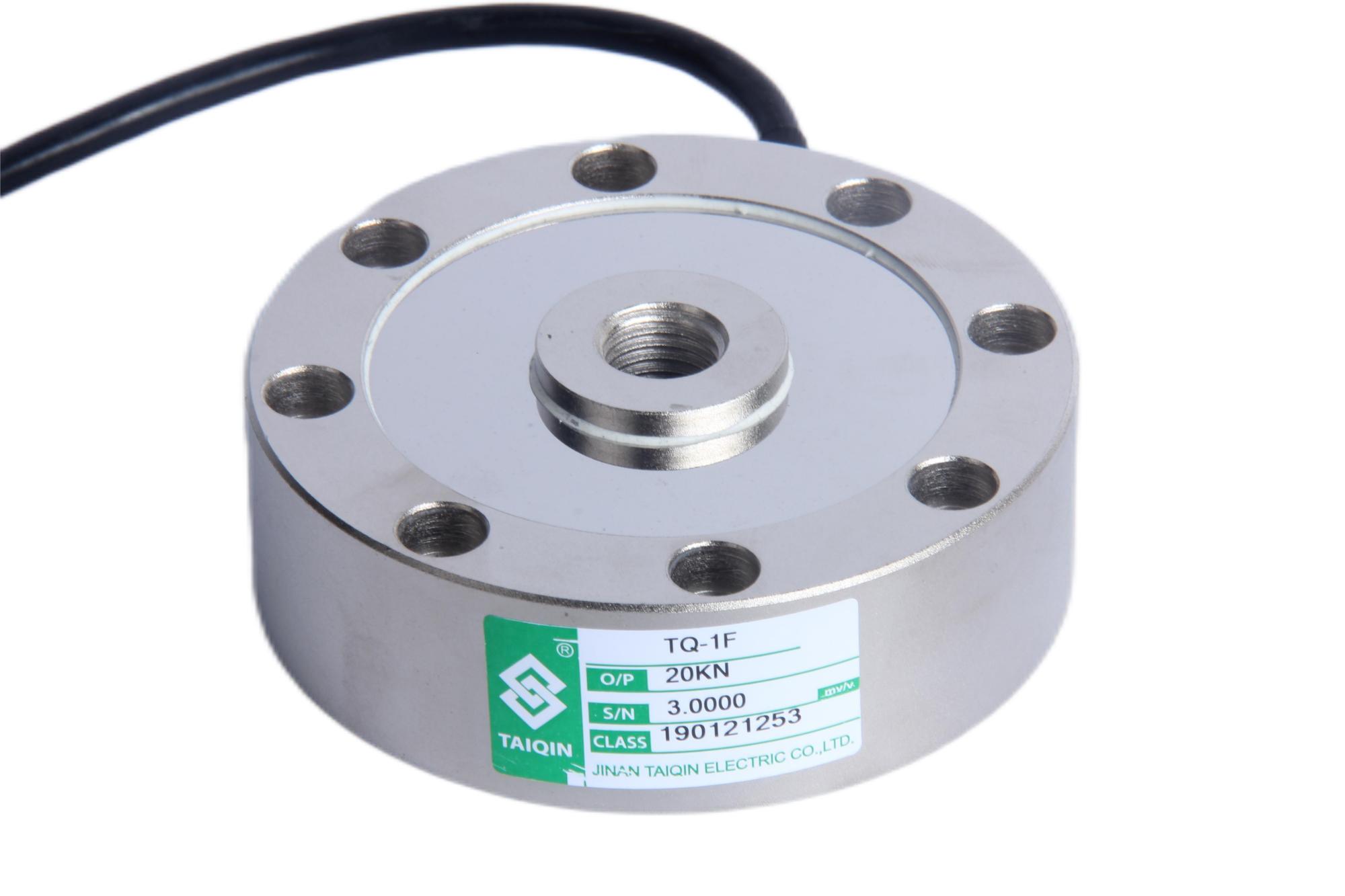

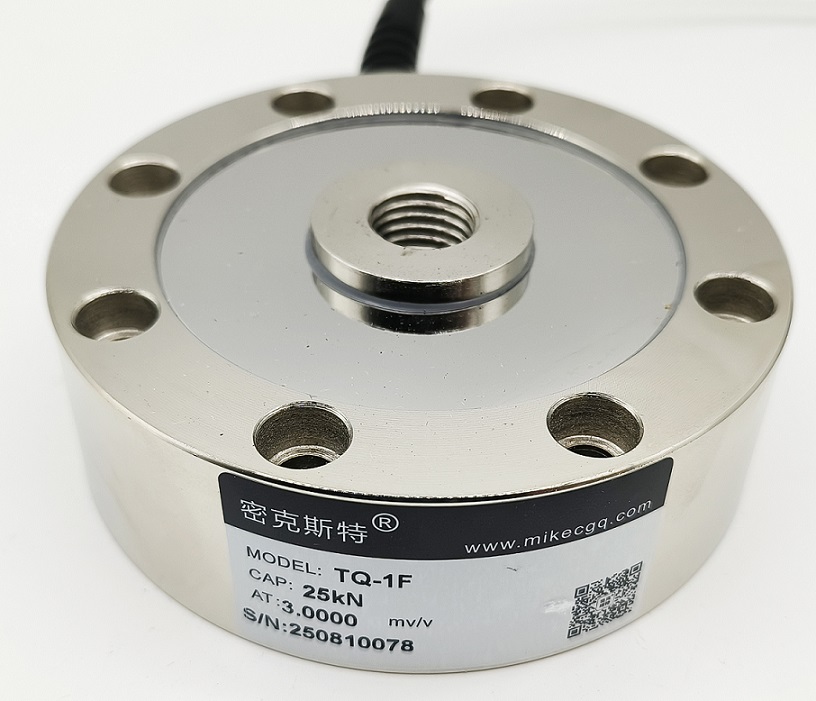

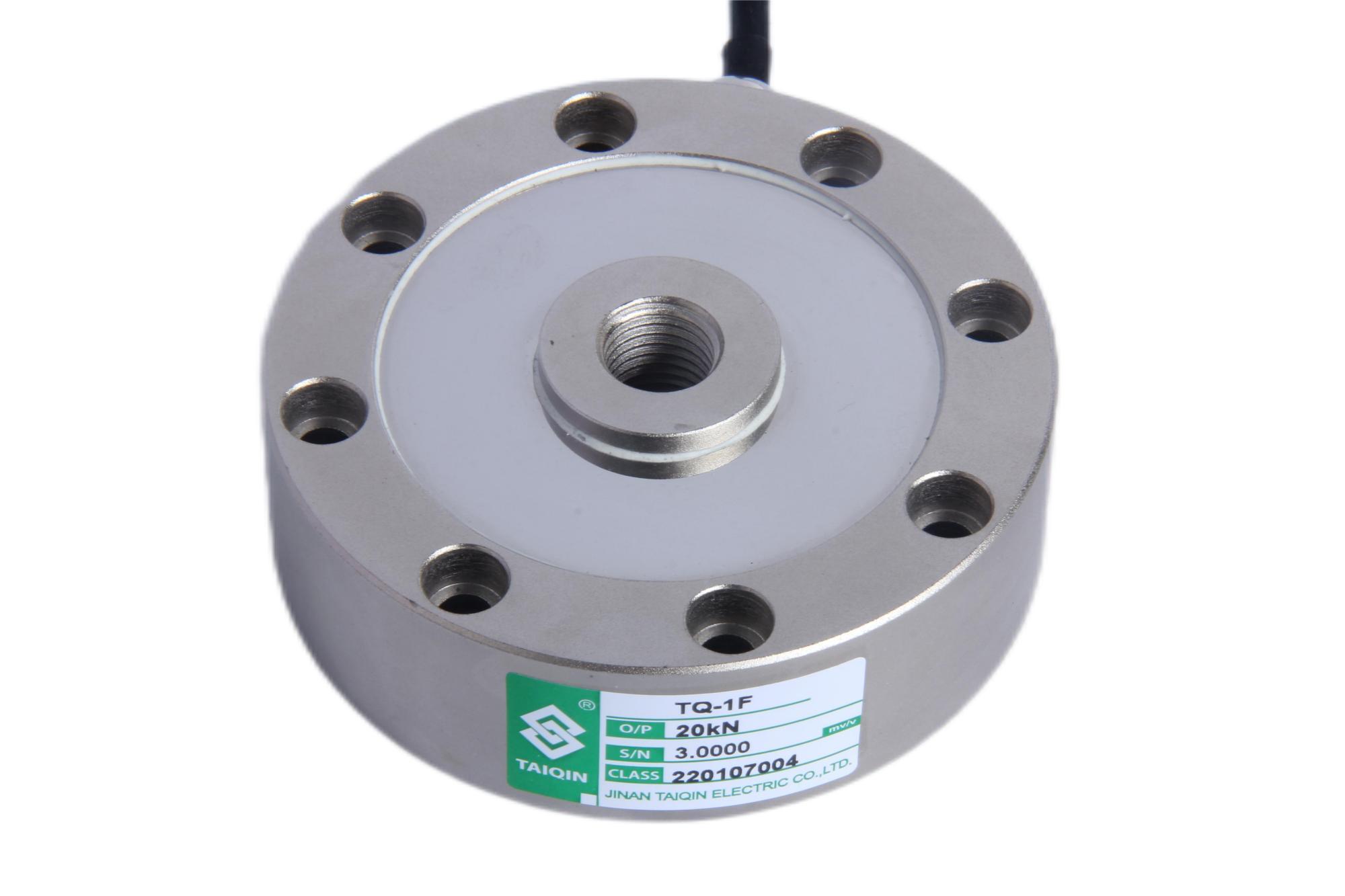

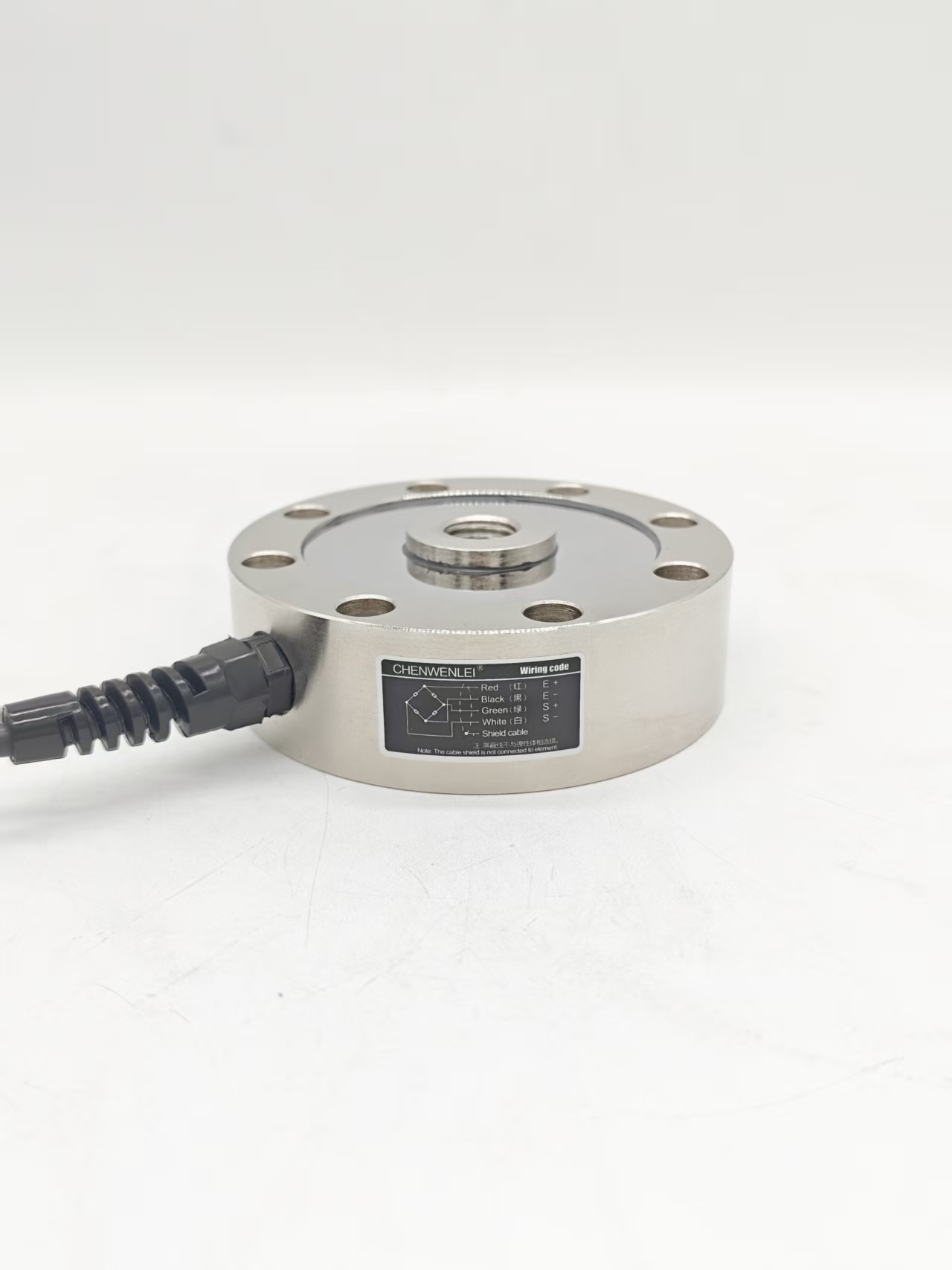

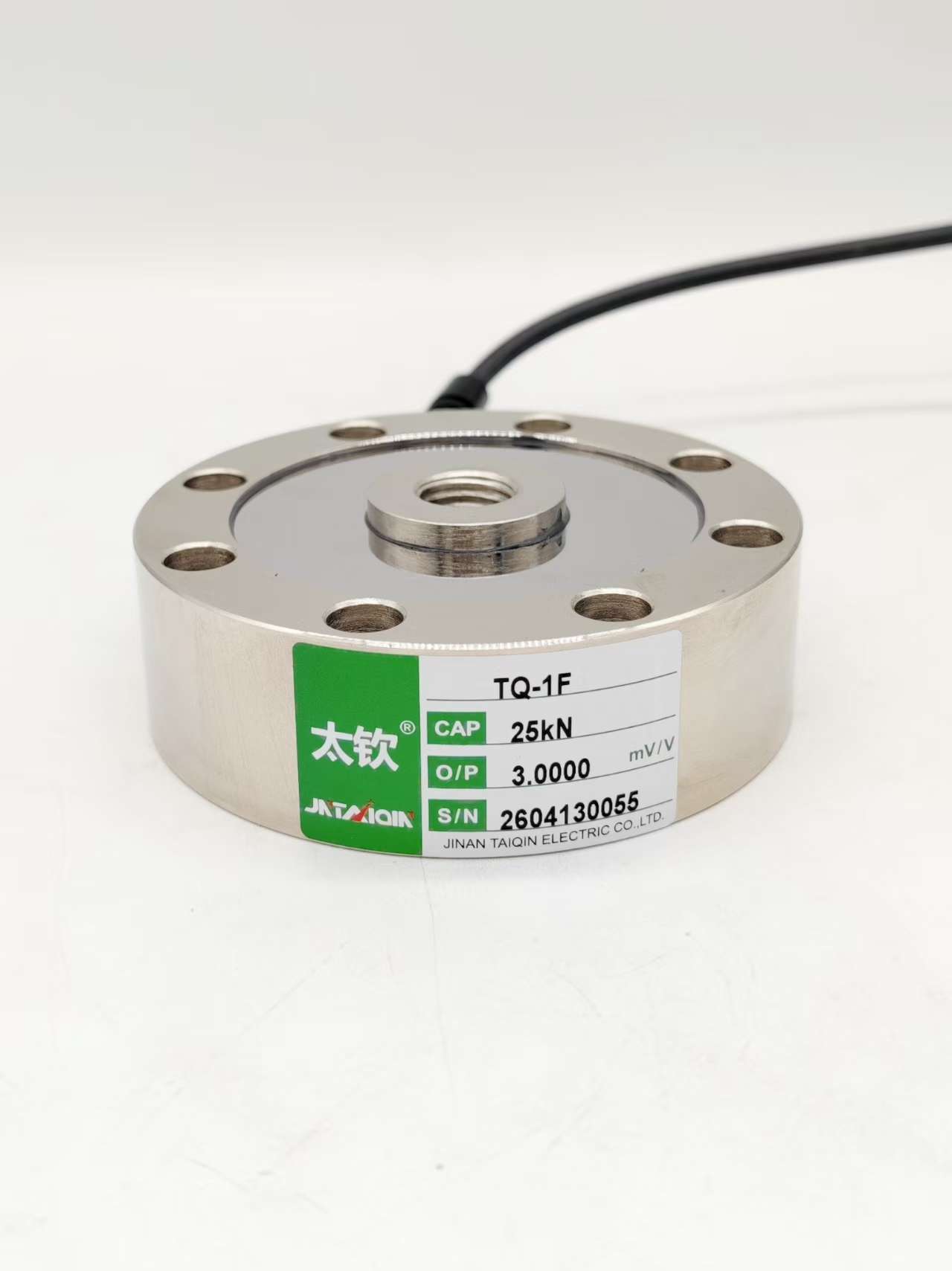

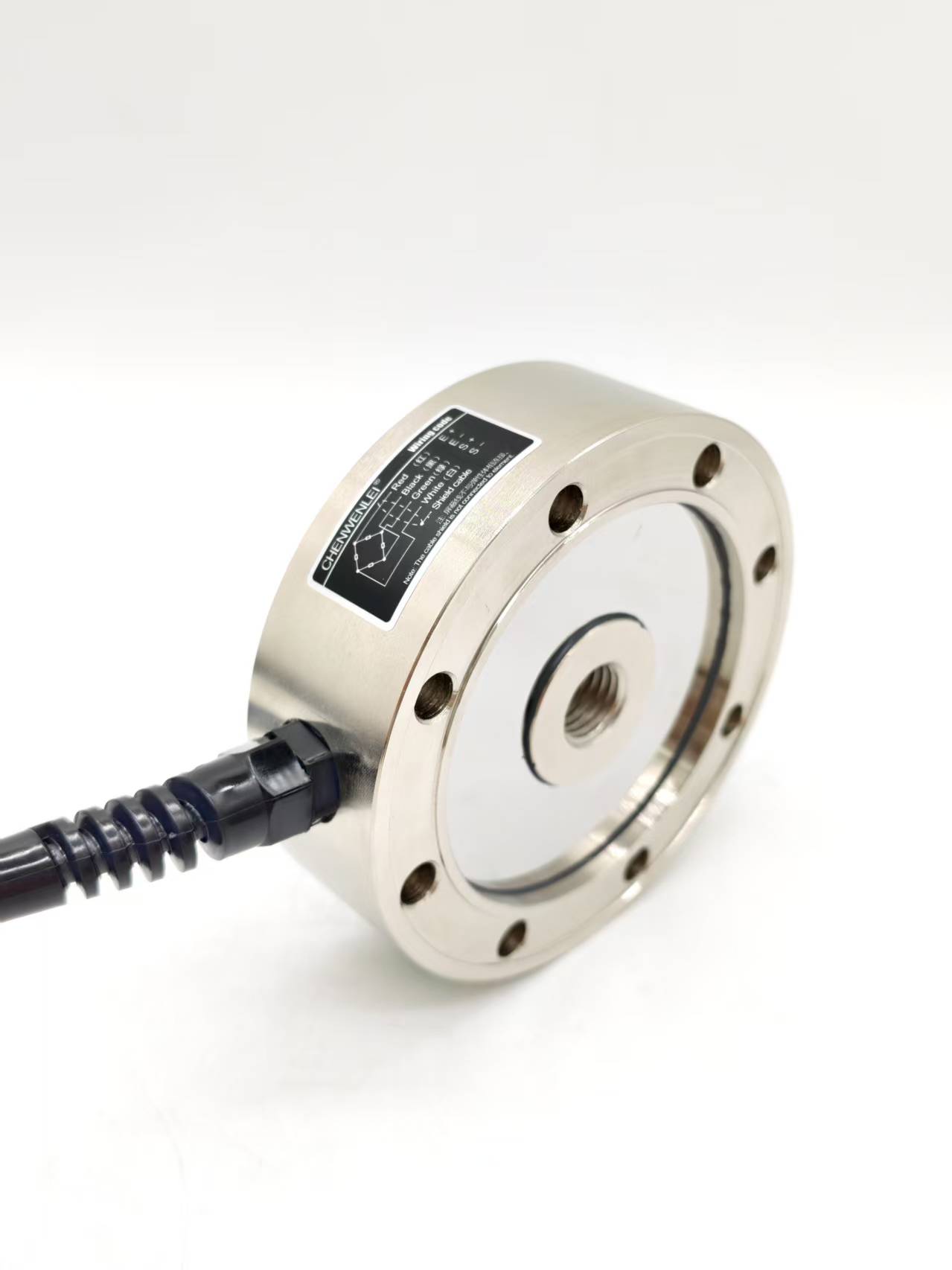

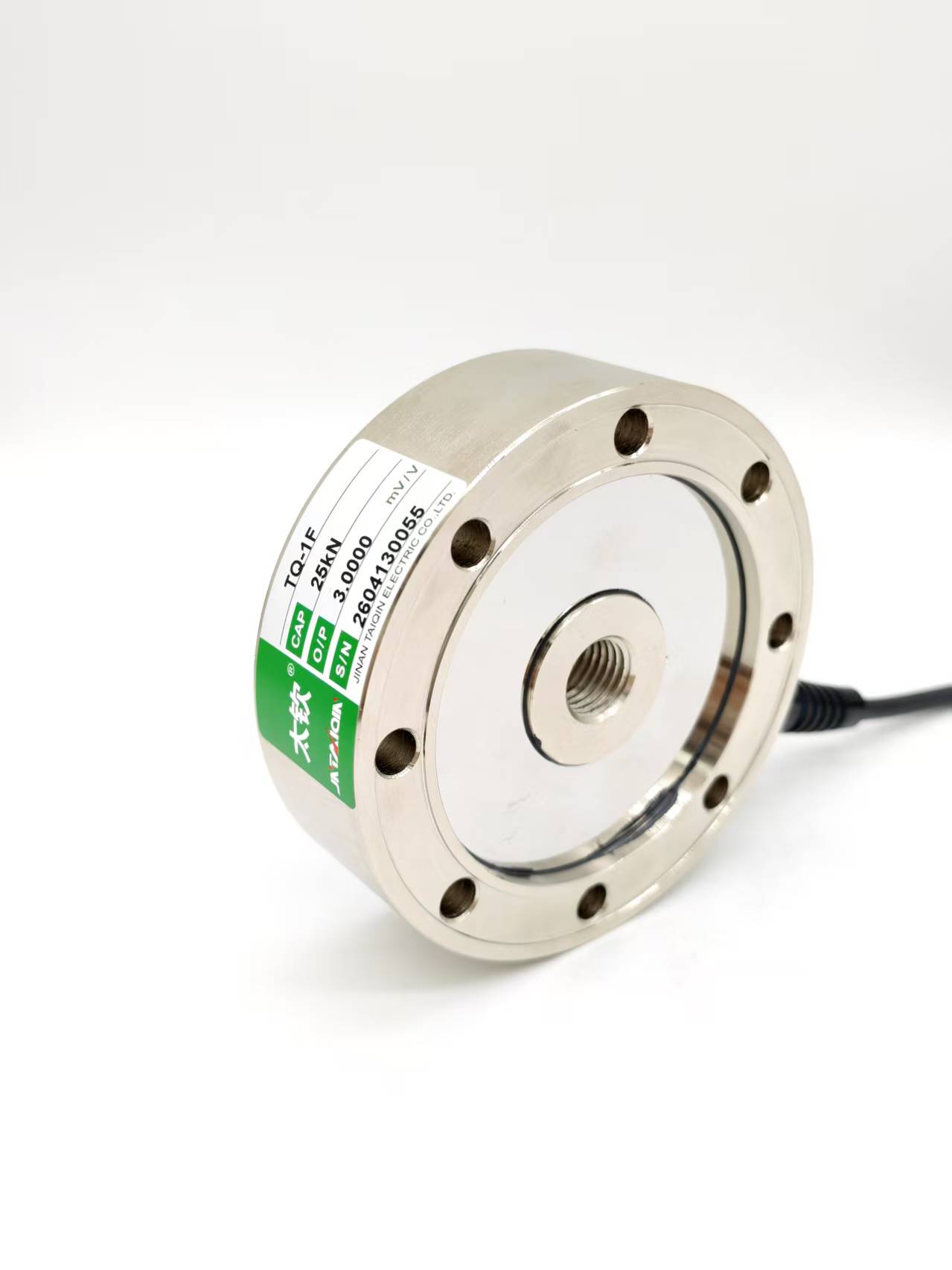

TQ-1F内螺纹轮辐式测力传感器

编号:10110
查看:
发布:2021-08-05

TQ-1F内螺纹轮辐式测力传感器采用低截面的紧凑设计,合金钢无电解镀镍处理,具有高输出小变形,偏心加载补偿等特点。 TQ-1F内螺纹轮辐式测力传感器适用于试验机等力量测量。


拨打电话
Call
在线咨询
Service


产品特点:TQ-1F内螺纹轮辐式测力传感器采用低截面的紧凑设计,合金钢无电解镀镍处理,具有高输出小变形,偏心加载补偿等特点。

产品用途:TQ-1F内螺纹轮辐式测力传感器适用于试验机等力量测量。

量程: 2 kN(200kg)、5 kN(500kg)、10 kN(1t)、15 kN(1.5t)、25 kN(2.5t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、300 kN(30t)、500 kN(50t)、1000 kN(100t)

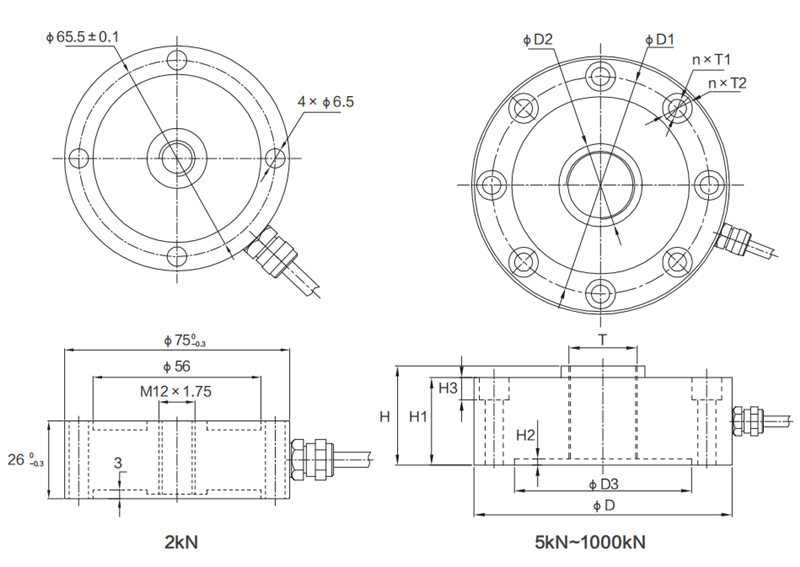

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

2kN-1000kN

2

综合精度

≤0.05%F.S

3

灵敏度

3.0mV/V

4

输入阻抗

385±5Ω/1210±20Ω(200kg)

5

输出阻抗

350±3Ω/1050±20Ω(200kg)

 6

绝缘阻抗

≥5000MΩ

7

补偿温度范围

-10~40℃

8

适用温度范围

-30~70℃

9

安全过载

150%F.S

10

材质

不锈钢/合金钢

11

激励电压

10V(DC/AC)

12

密封等级

IP67

13

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)

量程(kN)

量程(t)

D

D1

D2

D3

H

H1

H2

H3

T

n×T1

n×T2

5-10

0.5-1

90

78

22

65

43

40

3.0

6

M12×1.75

8×Φ6.6

8×Φ10.5

15-25

1.5-2.5

105

89

32

75

35

32

3.0

7.2

M16×2

8×Φ7.2

8×Φ10.5

50-100

5-10

138

110

44

88

46

41

3.0

12

M27×2

8×Φ13.2

8×Φ19

200-300

20-30

165

130

55

96

50

41

3.0

20

M36×2

8×Φ21

8×Φ31

500

50

234

194

---

150

60

55

4.7

22

M52×2-6H

16×Φ21

16×Φ32

1000

100

258

218

---

174

60

57

3.0

22

M76×2

16×Φ21

16×Φ32

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
