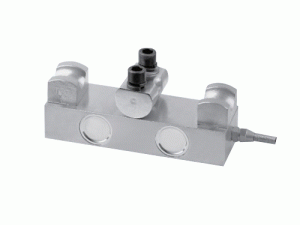

TQ-K1旁压式称重传感器
编号:10135
查看:
发布:2020-07-30
TQ-K1旁压式称重传感器安装简便、操作简单、维修方便、无需考虑安装尺寸和安装空间,使用寿命长。 TQ-K1旁压式称重传感器适用于各种型号结构的钢丝绳张力测量。
编号:10135
查看:
发布:2020-07-30
TQ-K1旁压式称重传感器安装简便、操作简单、维修方便、无需考虑安装尺寸和安装空间,使用寿命长。 TQ-K1旁压式称重传感器适用于各种型号结构的钢丝绳张力测量。
产品特点:TQ-K1旁压式称重传感器安装简便、操作简单、维修方便、无需考虑安装尺寸和安装空间,使用寿命长。
产品用途:TQ-K1旁压式称重传感器适用于各种型号结构的钢丝绳张力测量。
量程:10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、100kN(10t)、150kN(15t)、200kN(20t)

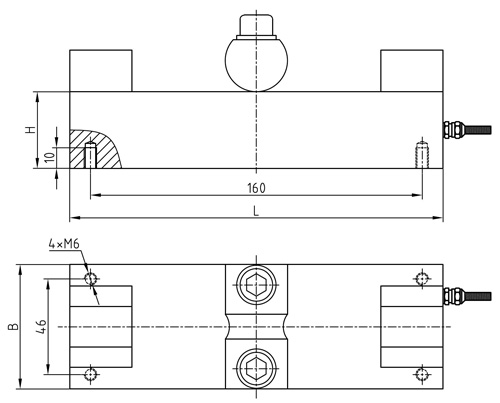

技术参数及外形尺寸:
序号 | 产品技术参数 | |
1 | 额定载荷 | 10kN-200kN(1-20t) |
2 | 综合精度 | ≤0.05%F.S |
3 | 灵敏度 | 1.0-1.5mV/V |
4 | 零点输出 | ±1%F.S |
5 | 输入阻抗 | 750±20Ω |
6 | 输出阻抗 | 700±20Ω |
7 | 绝缘阻抗 | ≥5000MΩ |
8 | 补偿温度范围 | -20~60℃ |
9 | 适用温度范围 | -35~70℃ |
10 | 安全过载 | 150%F.S |
11 | 激励电压 | 10V(DC) |
12 | 材质 | 合金钢 |
13 | 接线方式 | 红……E+(输入正) 黑……E-(输入负) 绿……S+(输出正) 白……S-(输出负) |
单股钢丝绳拉力t | 传感器容量t | 钢丝绳直径 | L | H | B |
1 | 1 | φ6-φ14 | 180 | 37 | 60 |
2 | 1 | φ10-φ18 | 180 | 37 | 60 |
5-10 | 2-5 | φ16-φ26 | 180 | 37 | 60 |
10-20 | 5-10 | φ20-φ32 | 180 | 37 | 70 |
图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
