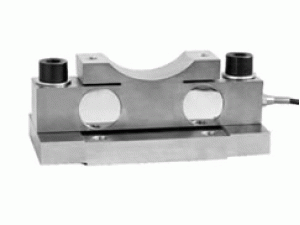

TQ-Q2桥式称重传感器

编号：10164
查看：
发布：2020-07-30

TQ-Q2桥式称重传感器采用中心连接的鱼背式承载方式，具有自动复位功能，安装方便。 TQ-Q2桥式称重传感器可用于钢包秤、天车秤的力值测量与控制


拨打电话
Call 在线咨询
Service


产品特点:TQ-Q2桥式称重传感器采用中心连接的鱼背式承载方式，具有自动复位功能，安装方便。
产品用途：TQ-Q2桥式称重传感器可用于钢包秤、天车秤的力值测量与控制。
量程：50kN(5t)、100kN(10t)、150kN(15t)、200kN(20t)
技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

5-20t

2

综合精度

0.03%F.S;0.05%F.S

3

灵敏度

2.0mV/V

4

蠕变

±0.03;0.05%F.S/30min

5

零点输出

±1%F.S

6

零点温度影响

±0.03;0.05%F.S/10℃

7

输出温度影响

±0.03;0.05%F.S/10℃

8

输入阻抗

750±15Ω

9

输出阻抗

700±5Ω

10

绝缘阻抗

≥5000MΩ

11

工作温度范围

-10~65℃

12

激励电压

10VDC

13

安全过载

150％F.S

14

材质

合金钢

15

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）


型号

量程(kN)

量程(t)

A

B

C

D

E

F

G

H1

H2

M

R深

φ1

TQ-Q2

50

5

240

145

120

115

50

90

120

27

100

M12

60深18

14

100-200

10-20

300

210

180

170

56

100

135

41

127

M16

83深20

18

图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
