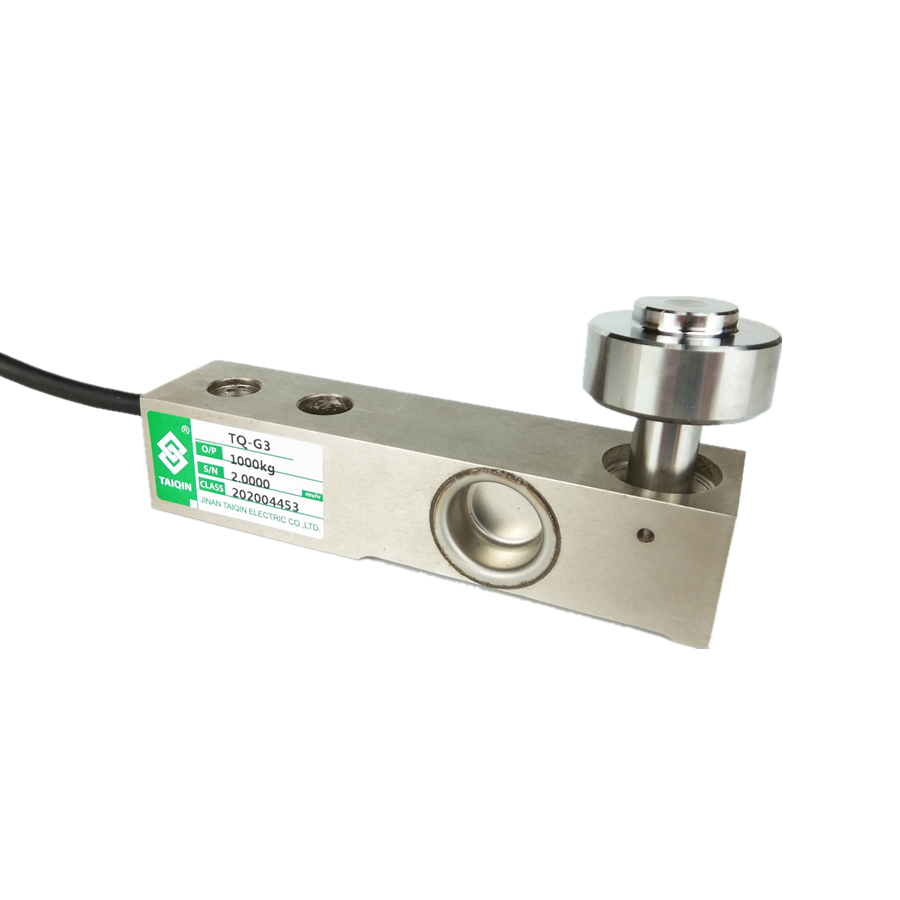

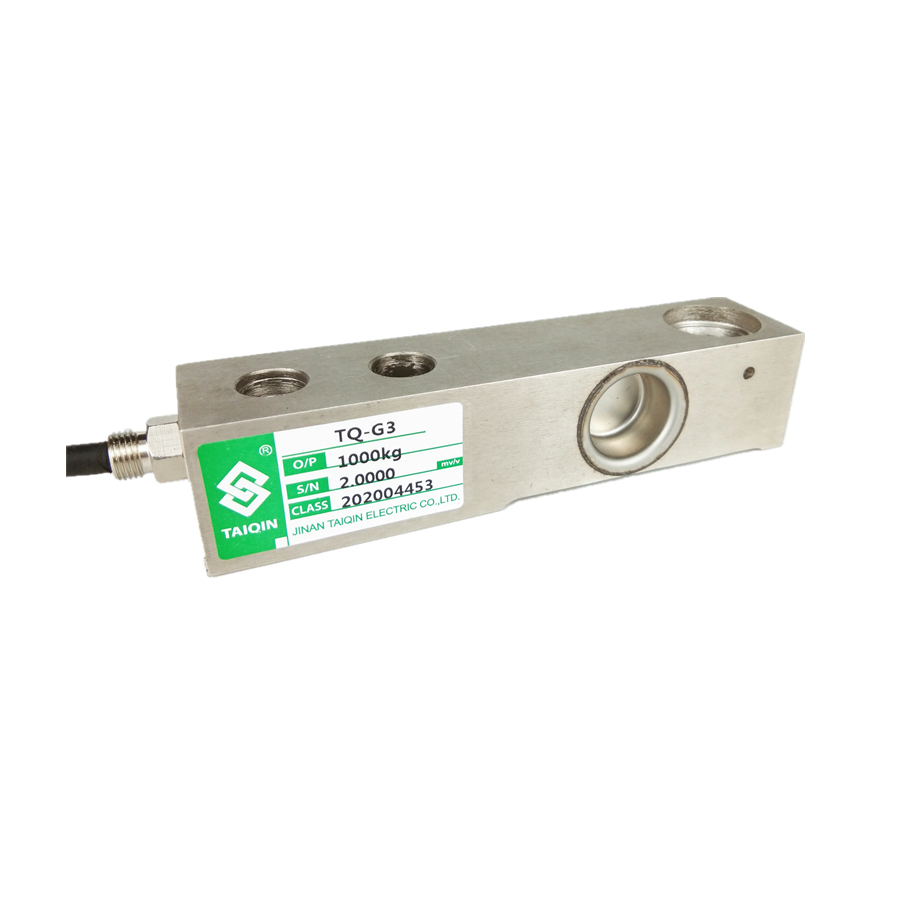

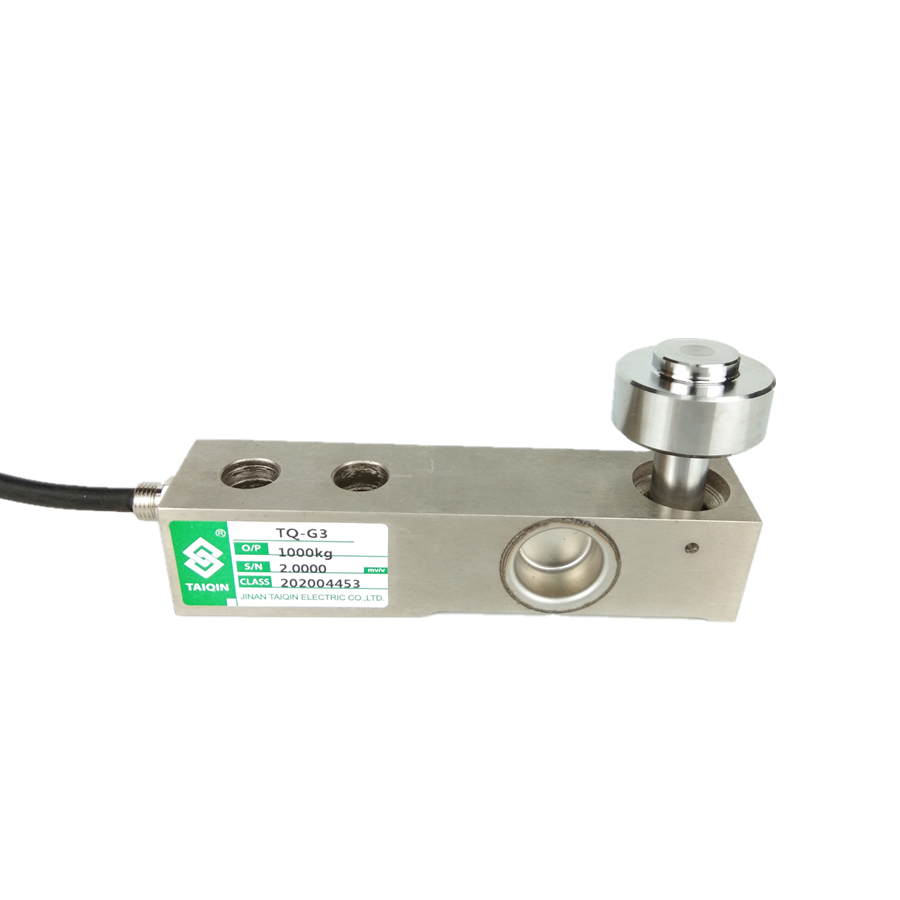

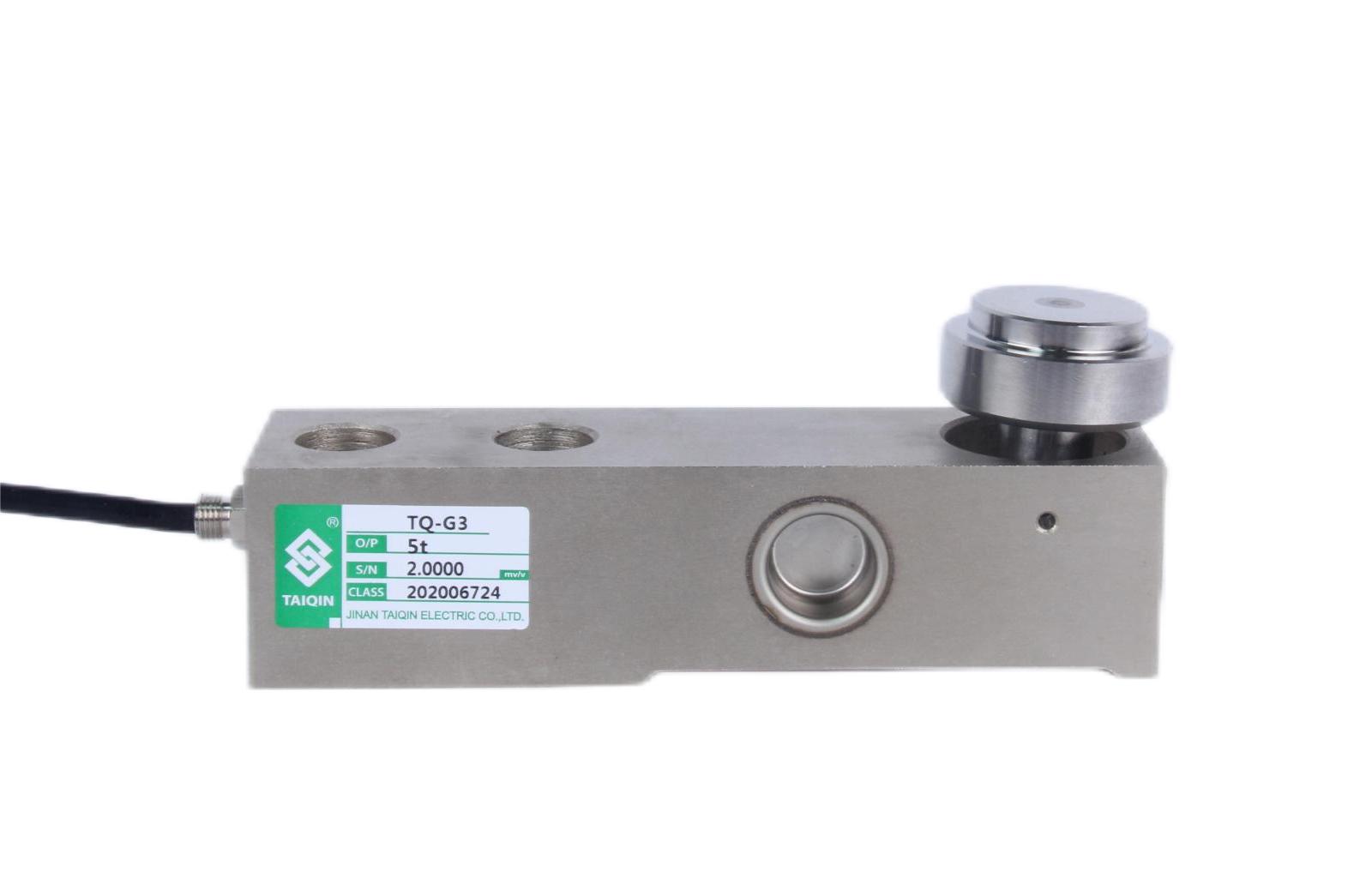

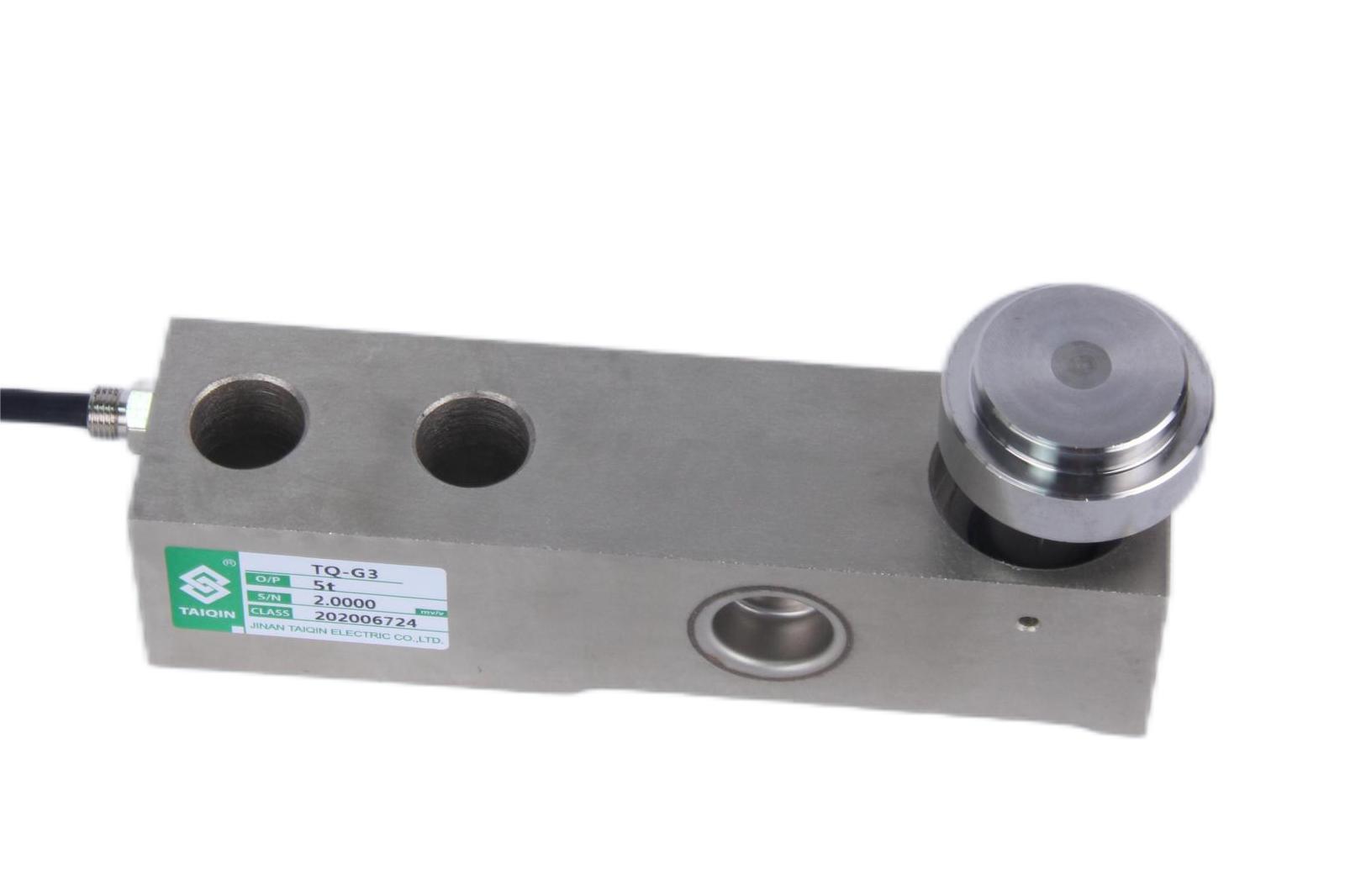

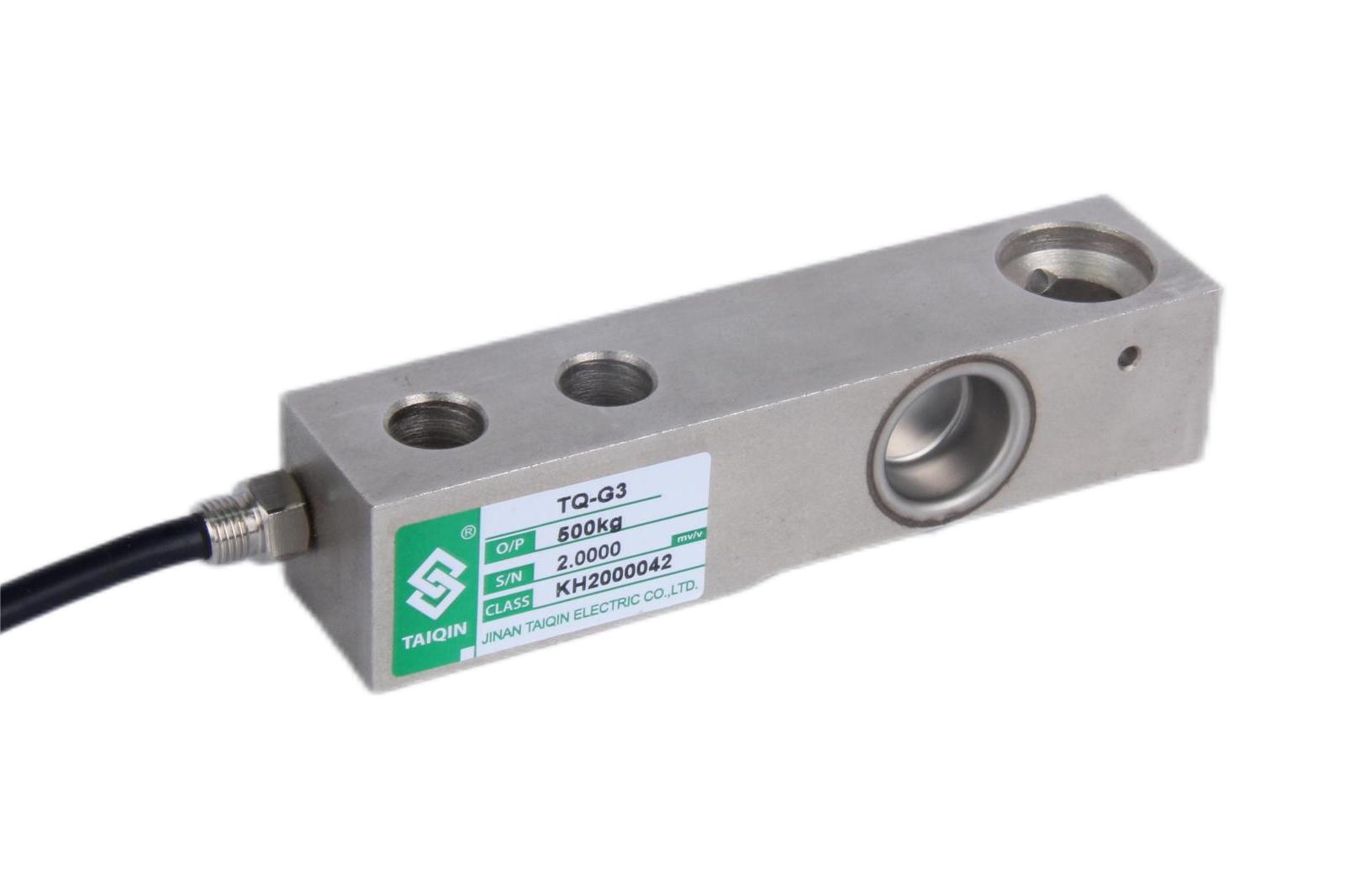

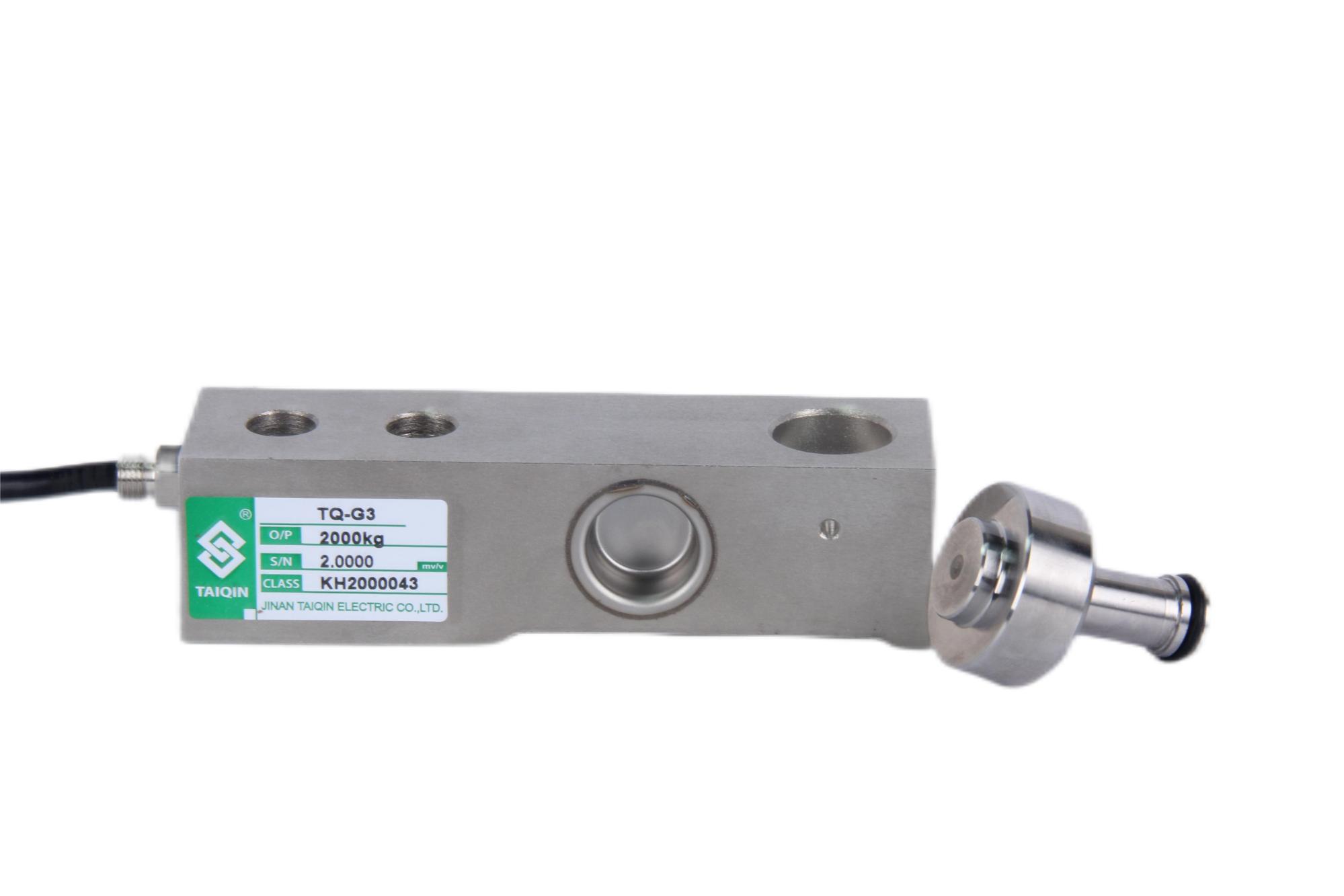

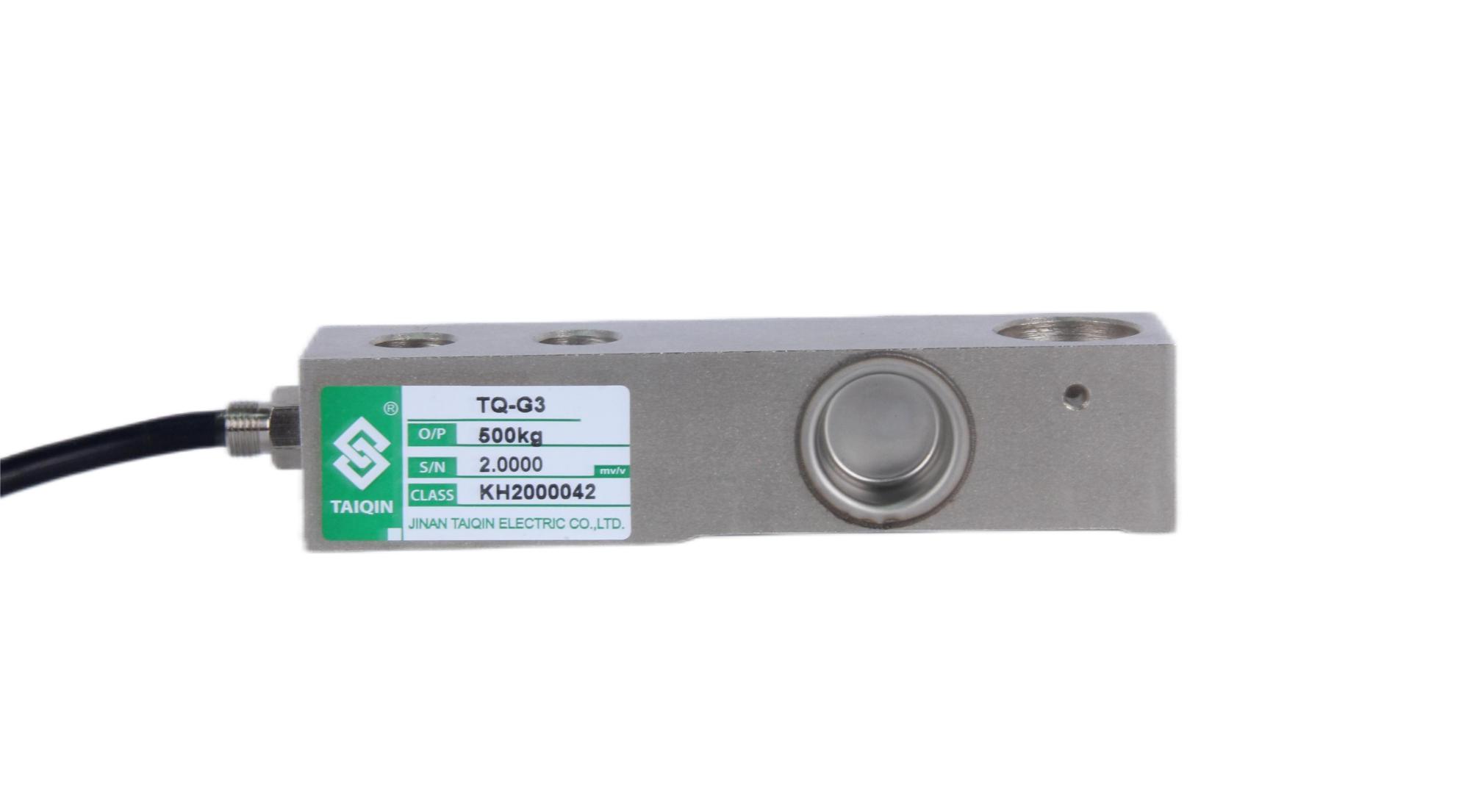

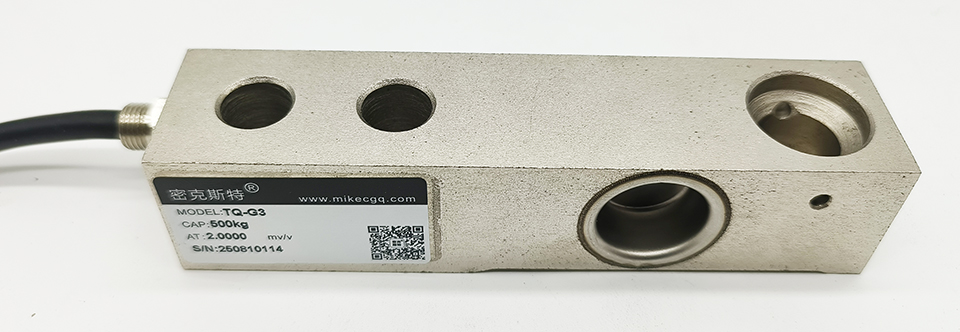

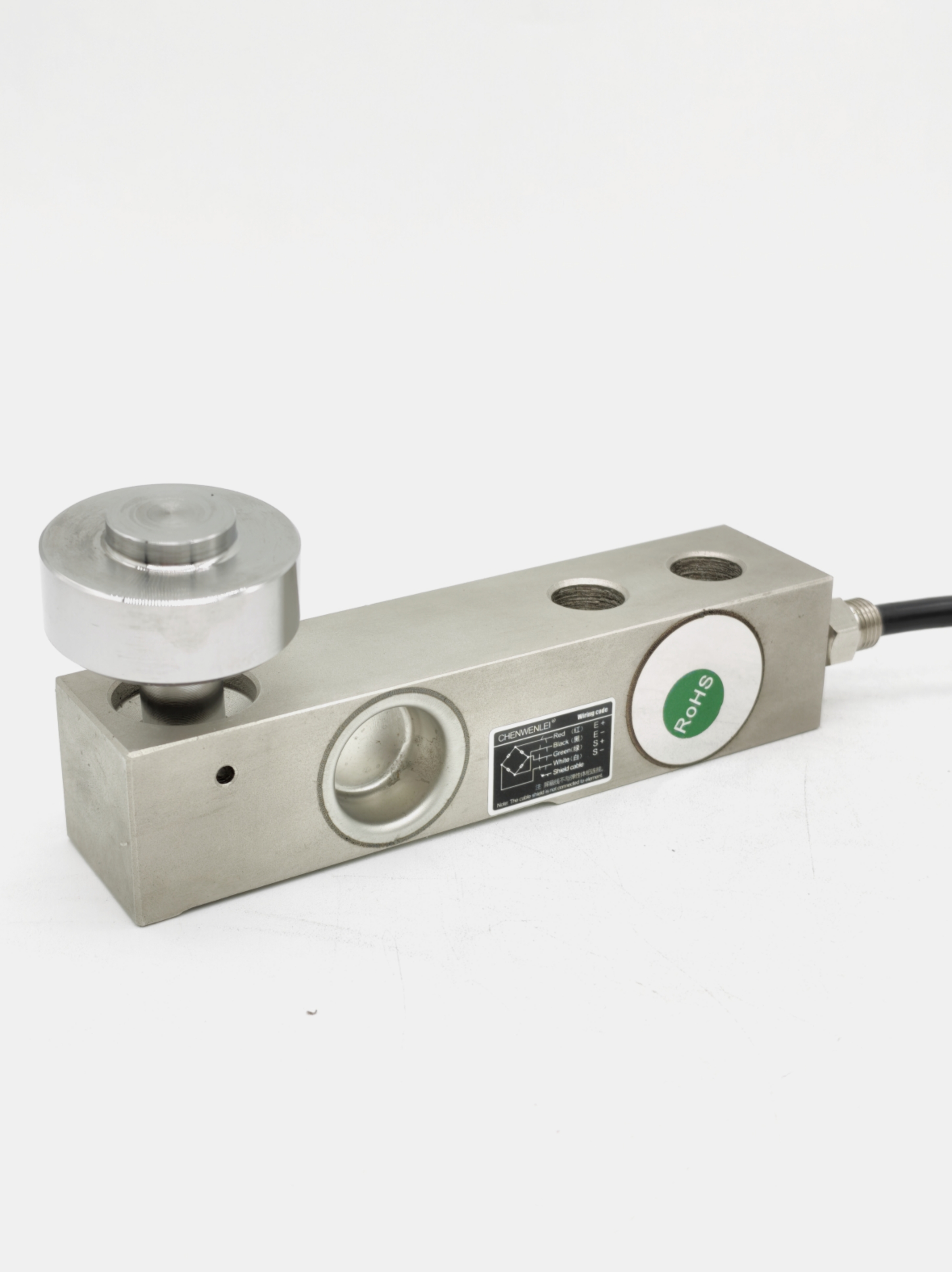

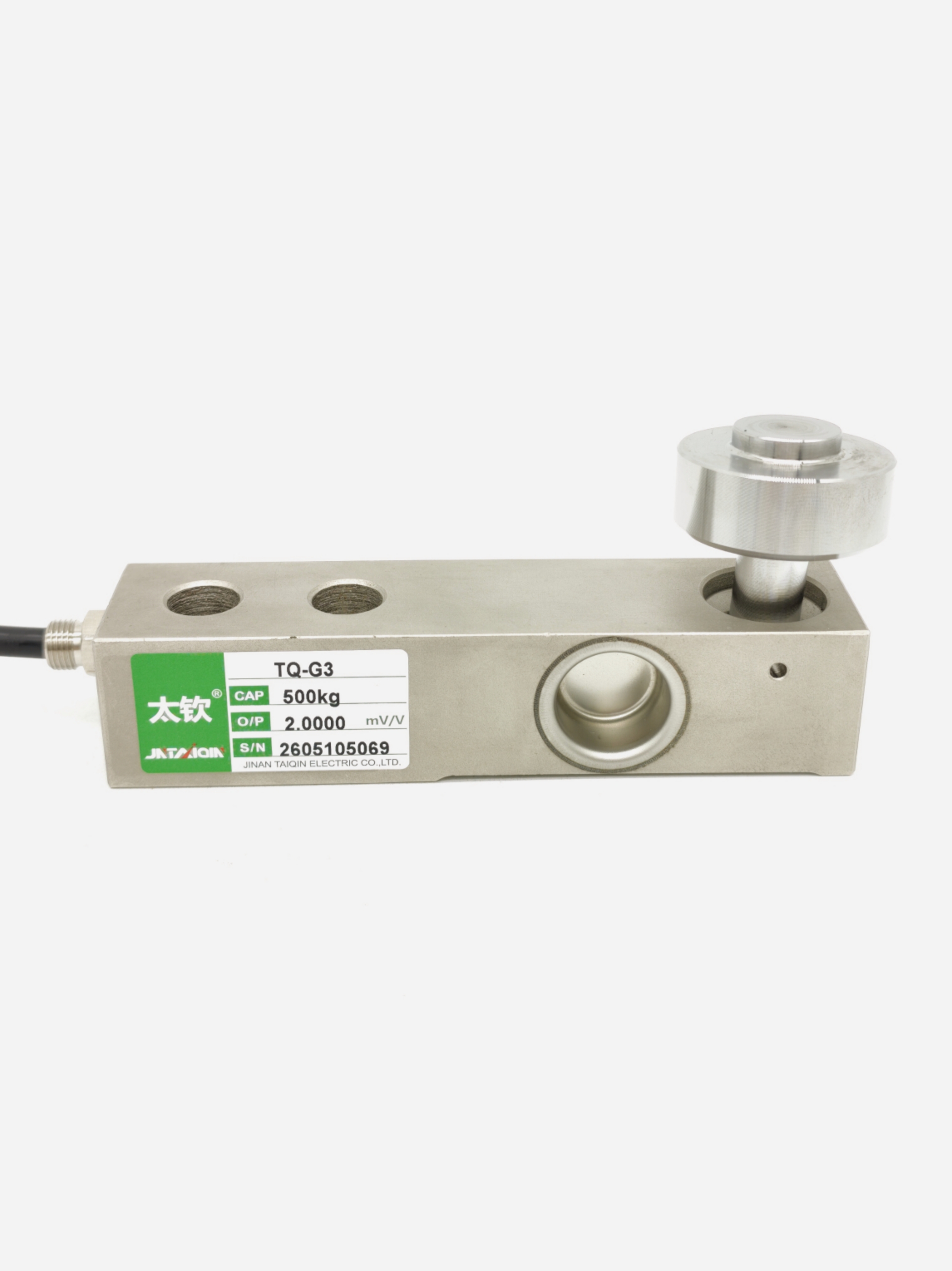

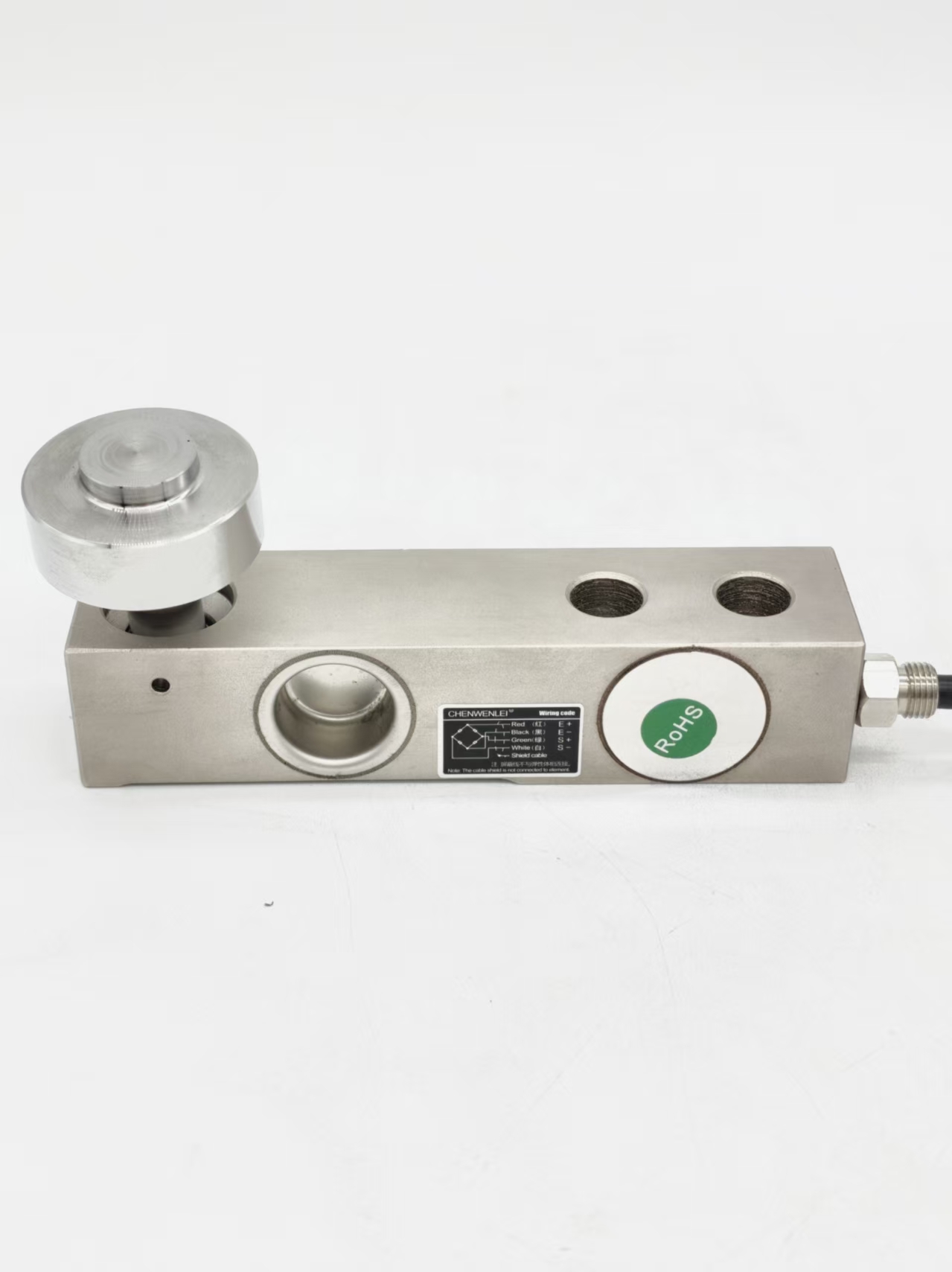

TQ-G3悬臂梁式称重传感器

编号：10125
查看：
发布：2022-10-09

TQ-G3悬臂梁式称重传感器采用优质合金钢，激光焊接密封，防护等 级IP68。安装高度低，长期稳定性好，结构紧凑，防爆性能高。 TQ-G3悬臂梁式称重传感器适用于地上衡、化工、食品、医药等行业配料称重控制


拨打电话
Call 在线咨询
Service


产品特点：TQ-G3悬臂梁式称重传感器采用优质合金钢，激光焊接密封，防护等 级IP68。安装高度低，长期稳定性好，结构紧凑，防爆性能高。
产品用途：TQ-G3悬臂梁式称重传感器适用于地上衡、化工、食品、医药等行业配料称重控制。
量程：2.5 kN(250kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)
技术参数及外形尺寸：



序号

产品技术参数

1

额定载荷

0.25-5t

2

综合精度

≤0.05%F.S

3

灵敏度

2.0mV/V

4

输入阻抗

385±15Ω

5

输出阻抗

351±3Ω

6

绝缘阻抗

≥5000MΩ

7

补偿温度范围

-10~40℃

8

适用温度范围

-30~70℃

9

安全过载

150％F.S

10

极限过载

300％F.S

11

密封等级

IP68

12

材质

合金钢

13

激励电压

10V(DC/AC)

14

接线方式

绿……E+（输入正）

黑……E-（输入负）

白……S+（输出正）

红……S-（输出负）





型号

量程（kN）

量程（t）

A

B

C

D

E

F

G

H

K

M

N

P

Q

TQ-G3

2.5-10

0.25-1

133.4

76.2

25.4

16.4

30.7

30

57.9

17

4.8

12.7

22

15.9

0.38

20

2

136.7

76.2

25.4

16.7

36.8

36.6

57.9

23

9.5

12.7

22

15.9

0

30

3

139.7

79.2

25.4

16.7

39

36.6

57.9

23

9.5

15

22

15.9

0

50

5

171.5

95.2

38.1

16.7

42.9

43

73.8

29.4

11

19

34.9

22.2

0



图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
