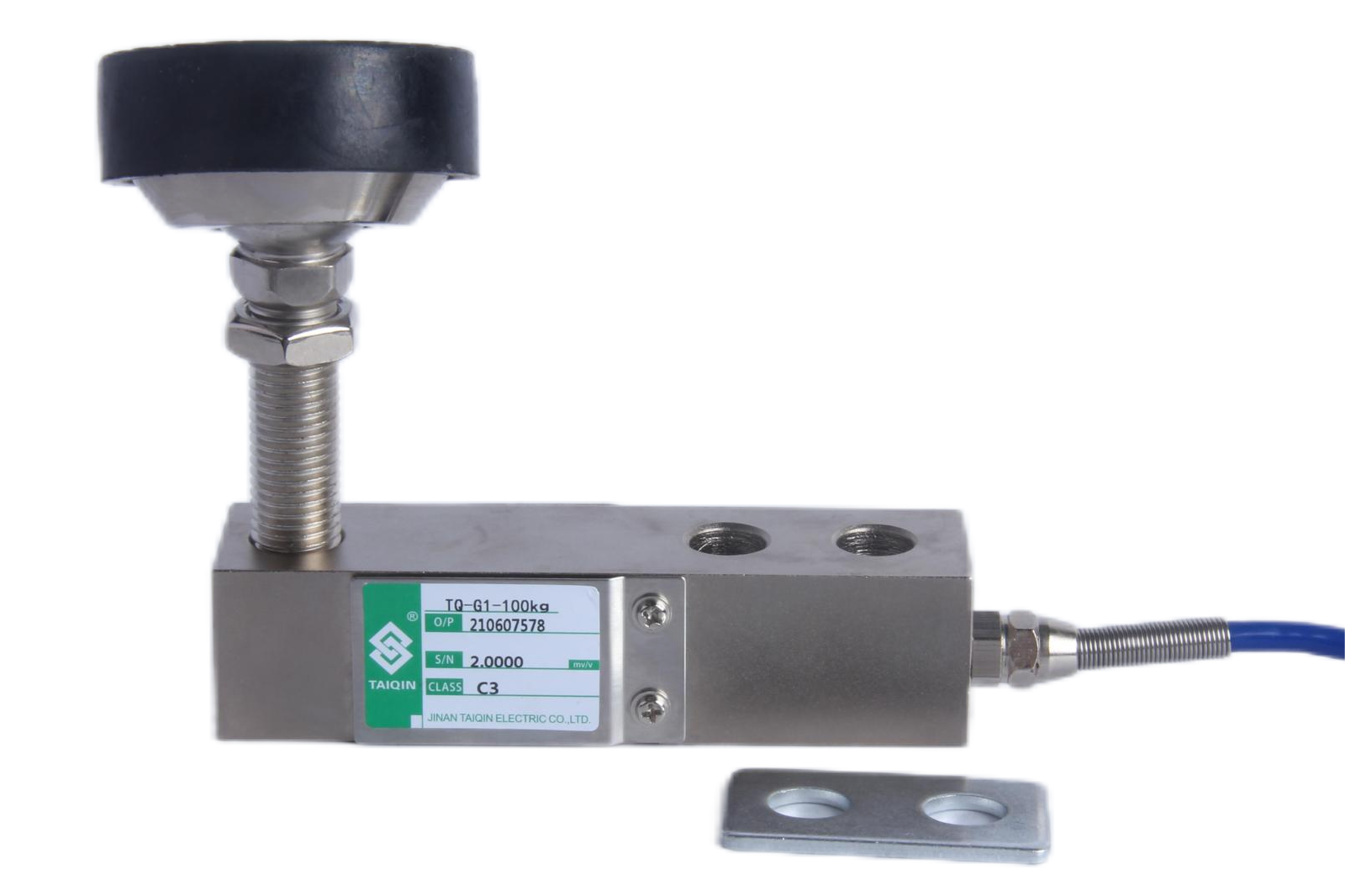

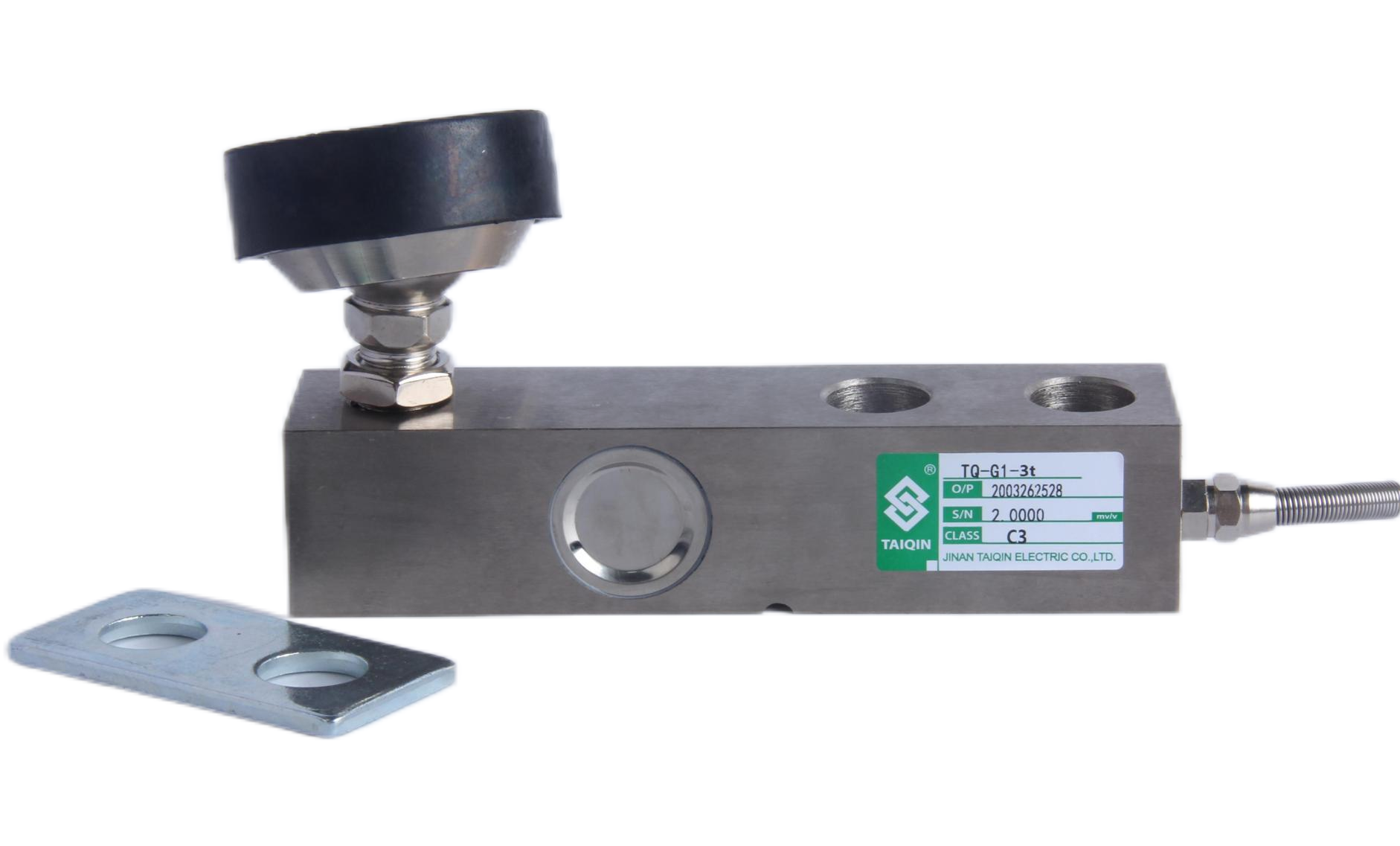

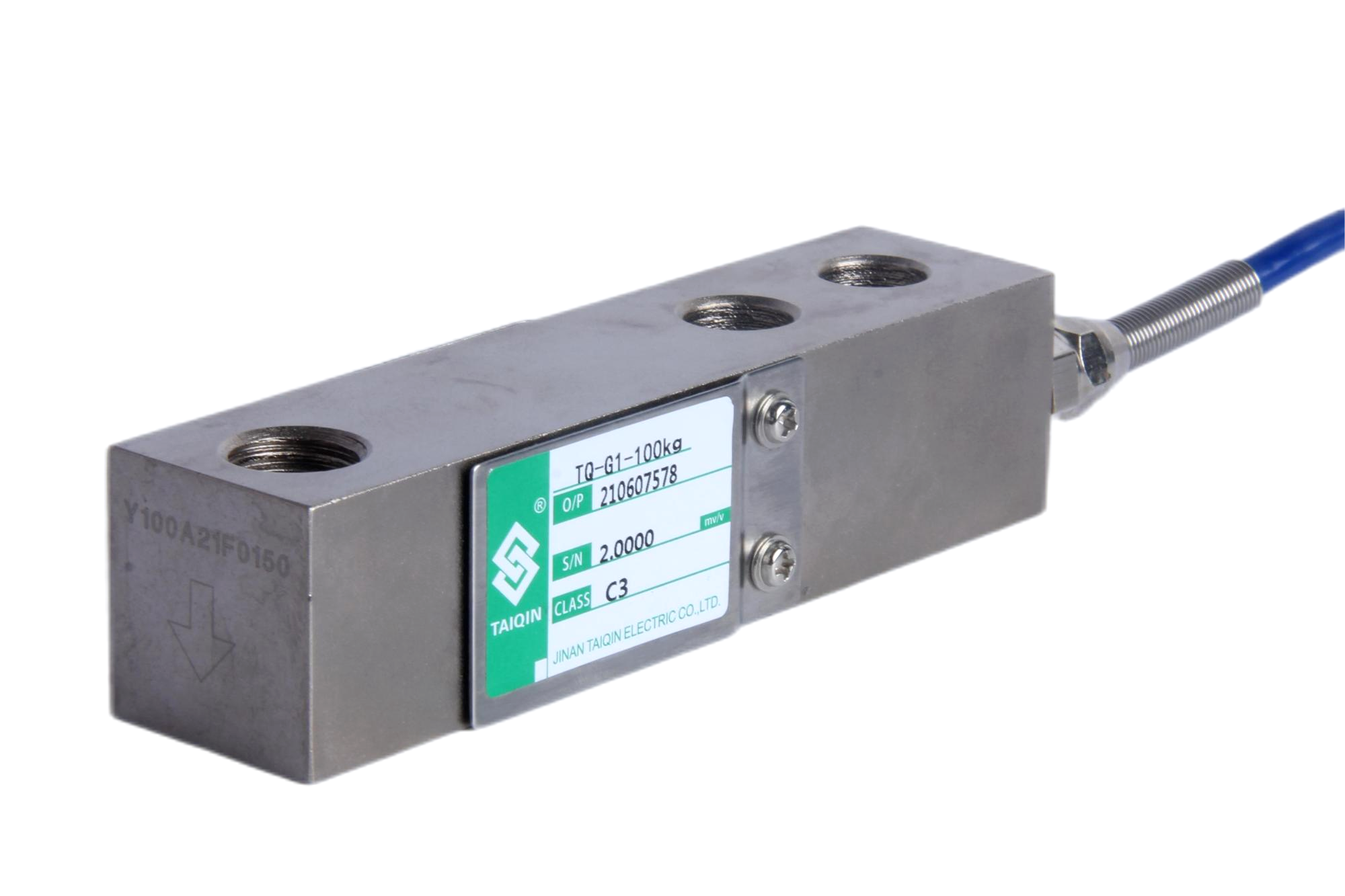

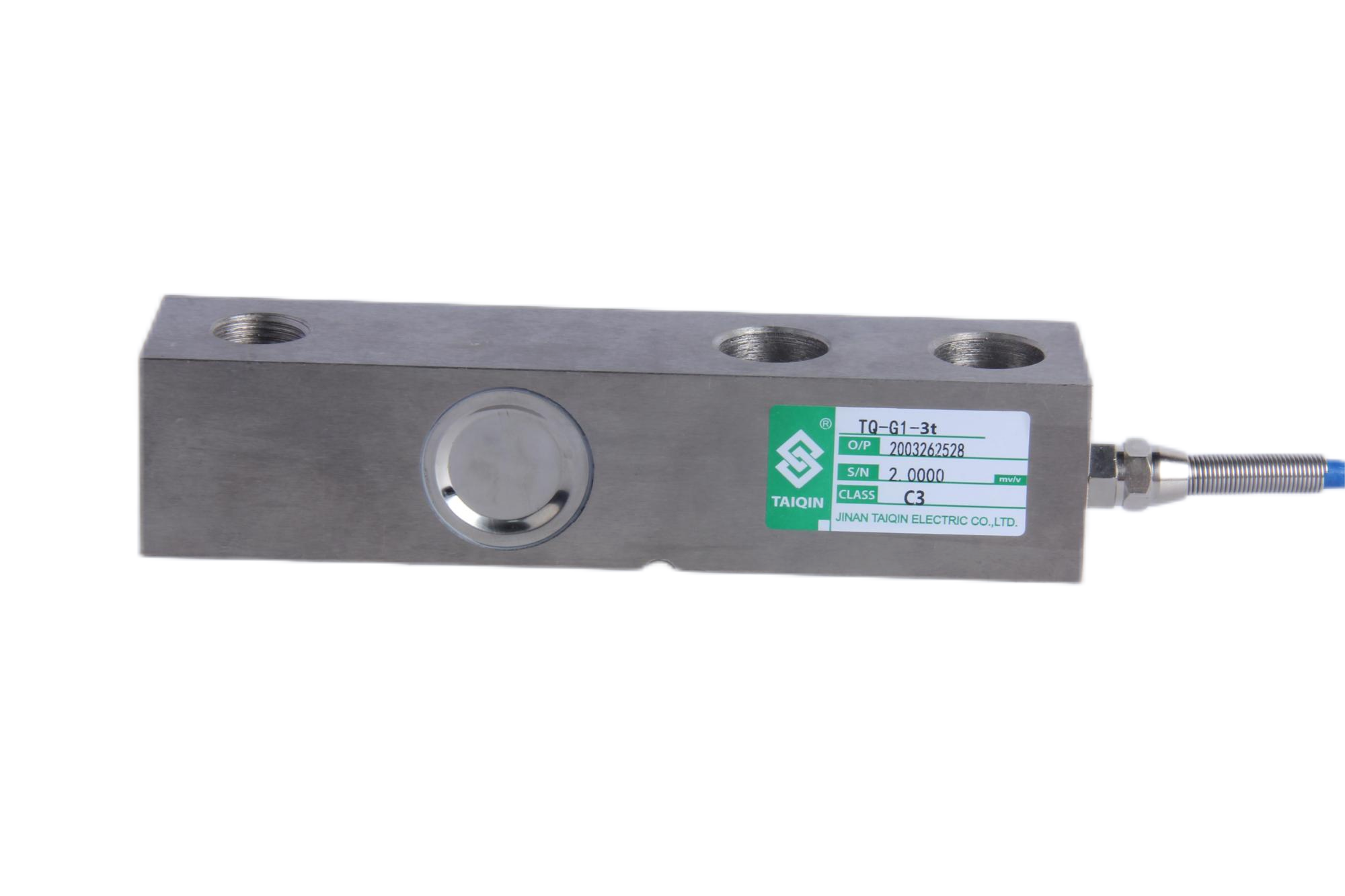

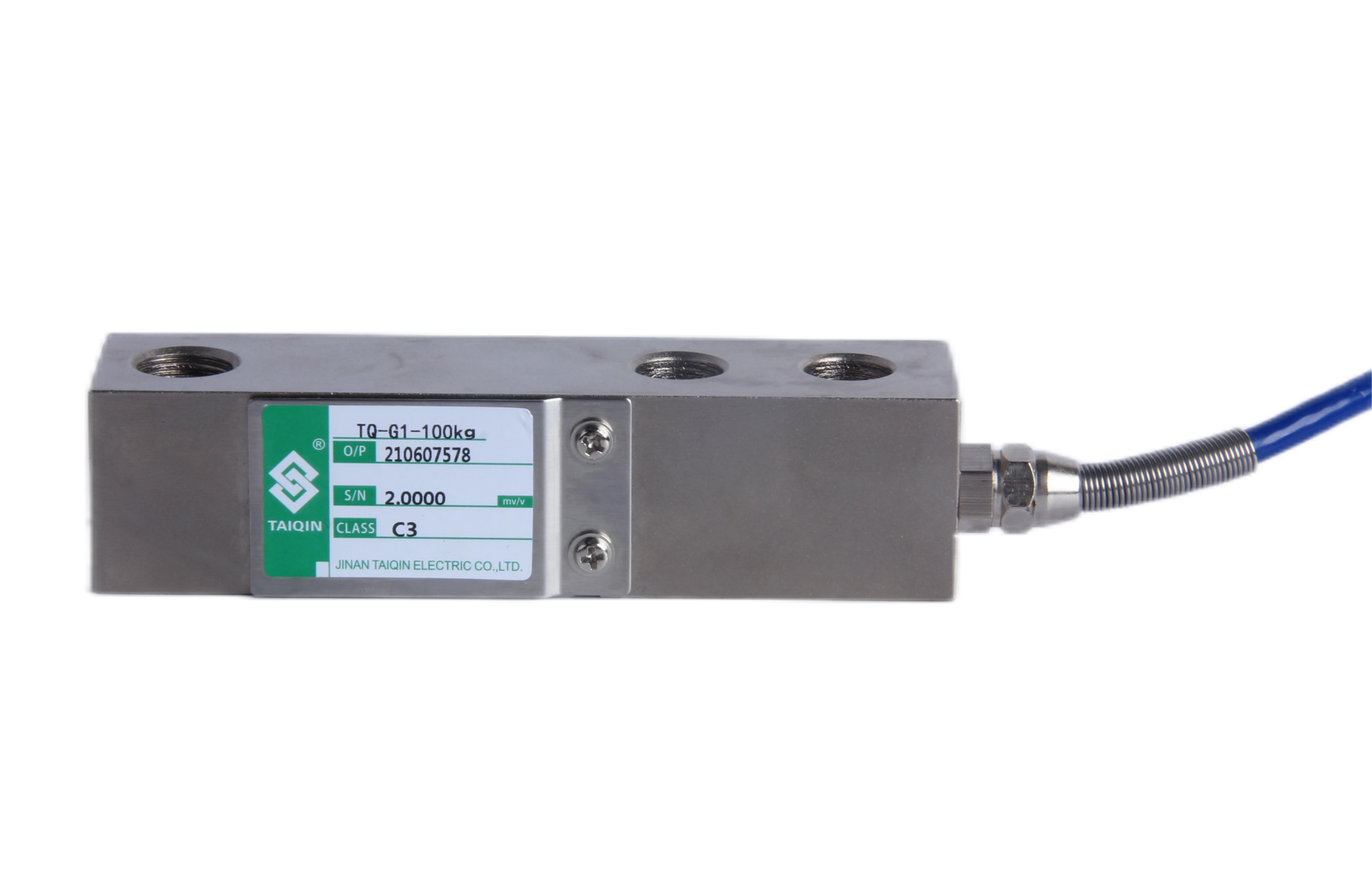

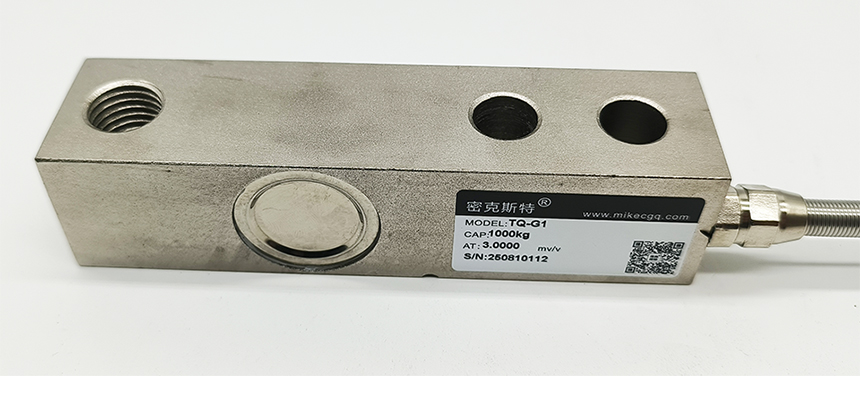

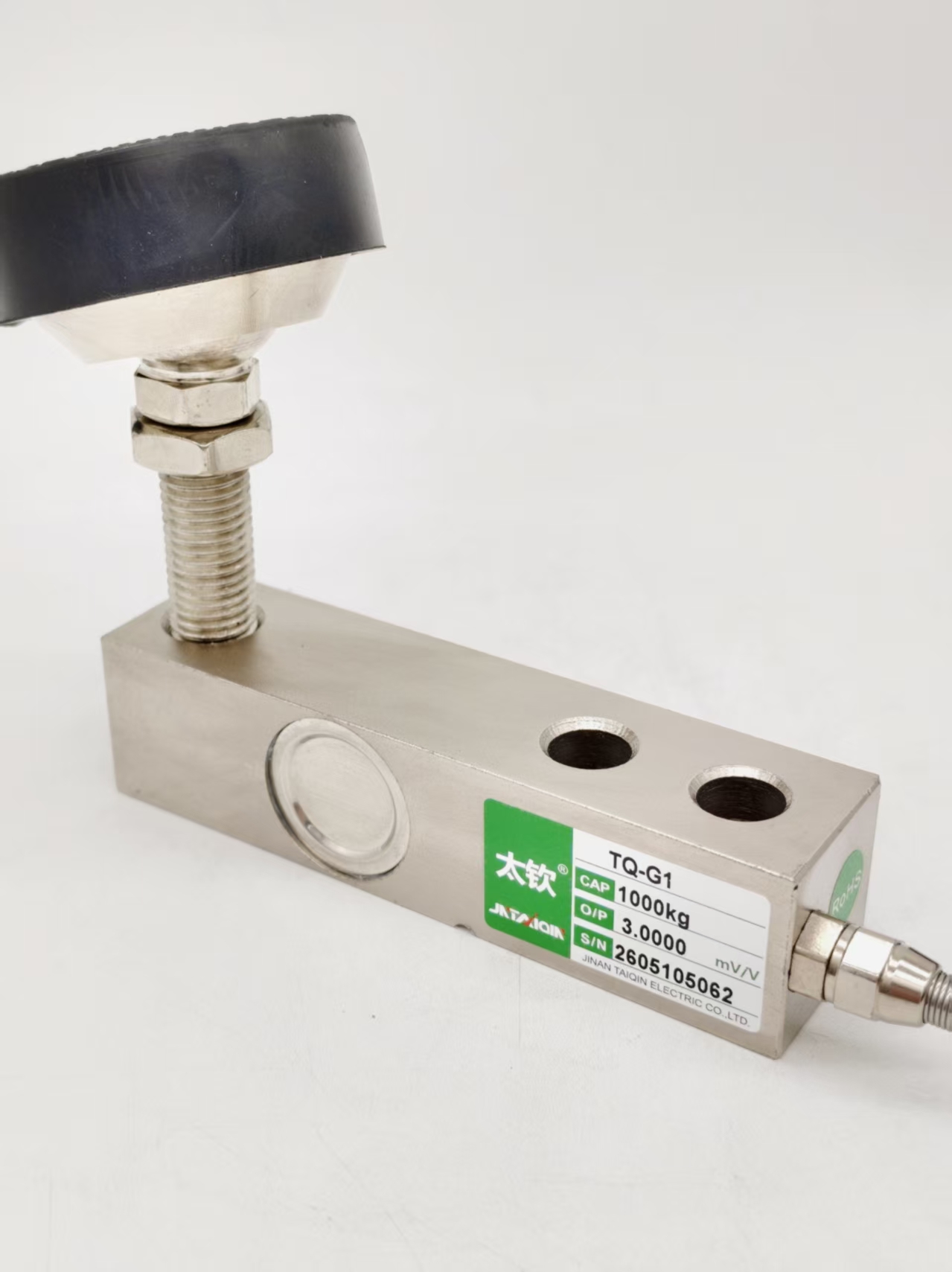

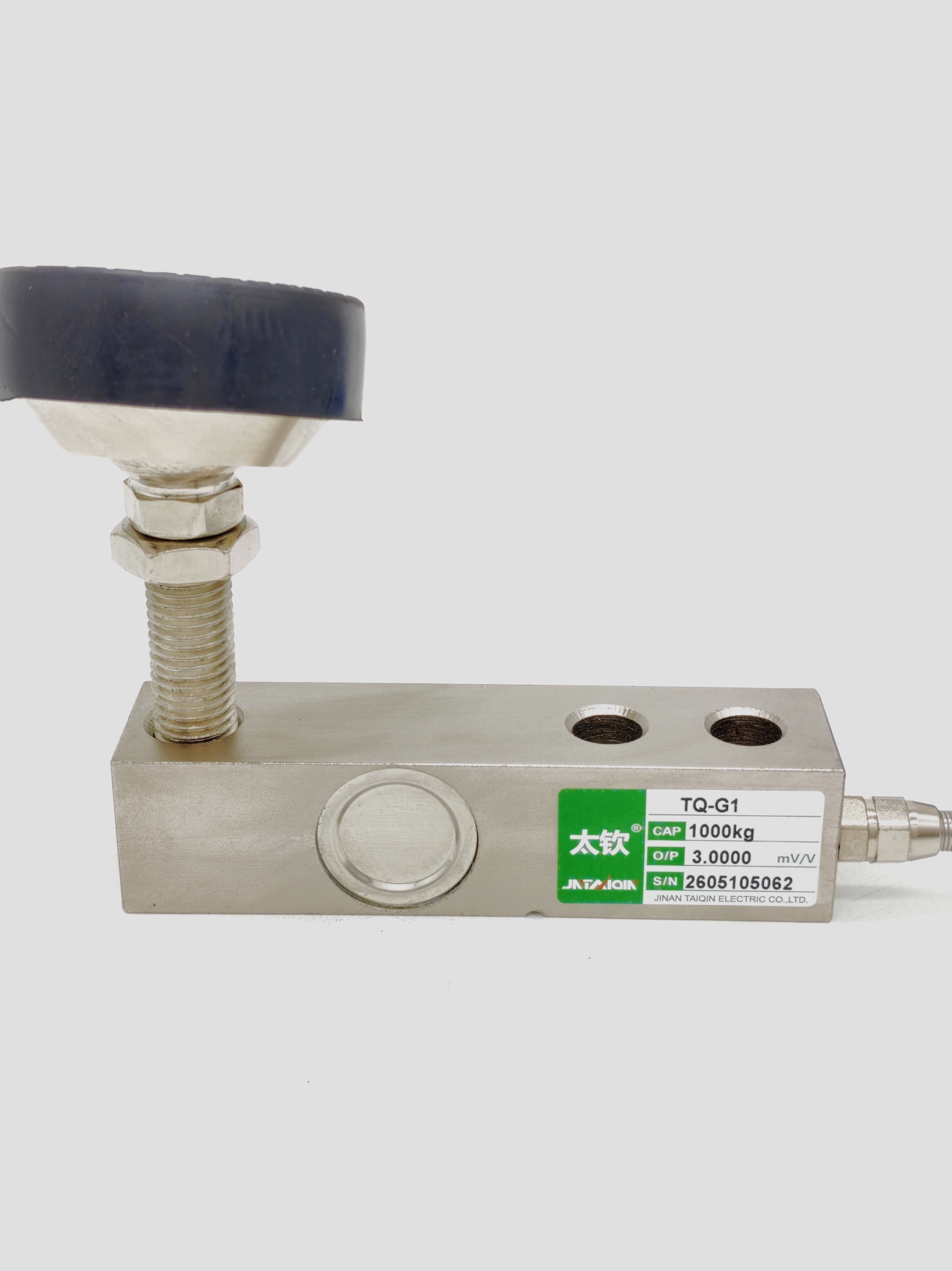

TQ-G1悬臂梁式称重传感器

编号：10123
查看：
发布：2024-10-19

TQ-G1悬臂梁式称重传感器一端固定一端加载，重心低，安装方便，互换性好。 TQ-G1悬臂梁式称重传感器适用于平台秤及配料控制系统等。


拨打电话
Call 在线咨询
Service



产品特点：TQ-G1悬臂梁式称重传感器一端固定一端加载，重心低，安装方便，互换性好。
产品用途：TQ-G1悬臂梁式称重传感器适用于平台秤及配料控制系统等。
量程：500N(50kg) 、1 kN(100kg) 、2 kN(200kg) 、3 kN(300kg) 、5kN(500kg)、10 kN(1t)、20 kN(2t)、

25kN(2.5t) 、30 kN(3t)、50 kN(5t)、75 kN(7.5t)、100 kN(10t)

技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

100kg-10t

2

综合精度

D1;C3

3

灵敏度

2.0\3.0mV/V

4

零点输出

≤0.1%F.S

5

输入阻抗

400±10Ω

6

输出阻抗

351±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-30~70℃

10

安全过载

150％F.S

 11

极限载荷

300%F.S

12

材质

合金钢

13

激励电压

10V(DC)

14

密封等级

IP67/IP68

15

电缆

3-5m

16

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）

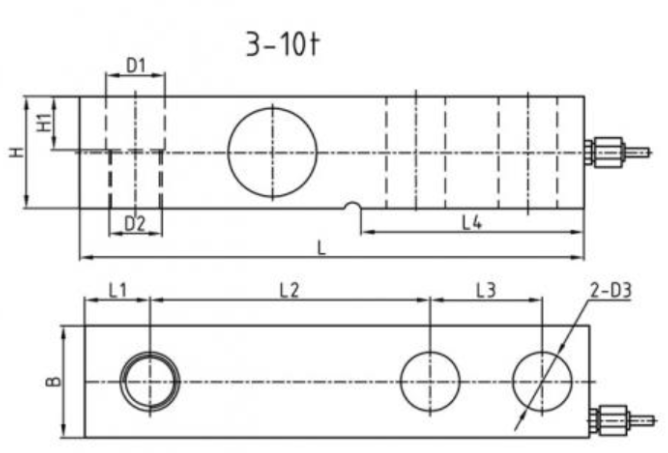

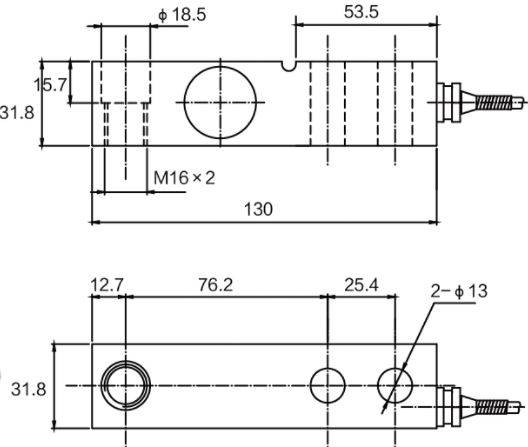

                                              100kg-2500kg



型号

量程（kN）

量程（t）

L

L1

L2

L3

L4

B/H

H1

D1

D2

D3

TQ-G1

30-50

3-5

171.5

19

95.3

38.1

72.5

38.1

26

Φ20

M18×1.5

Φ20

75，100

7.5，10

225.5

25.3

124

50.8

102

50.8

25.4

Φ27

M24×2

Φ27


图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
