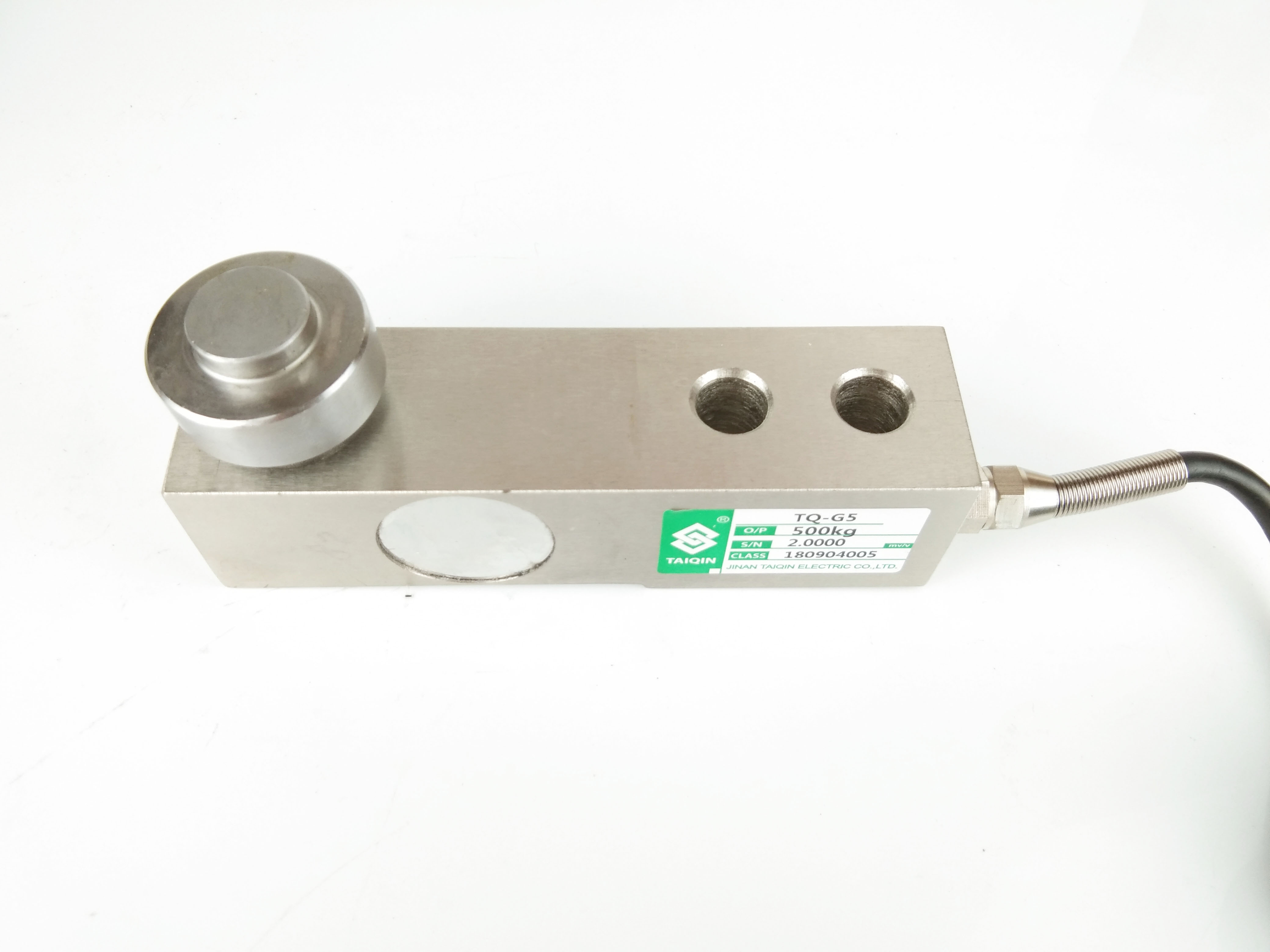

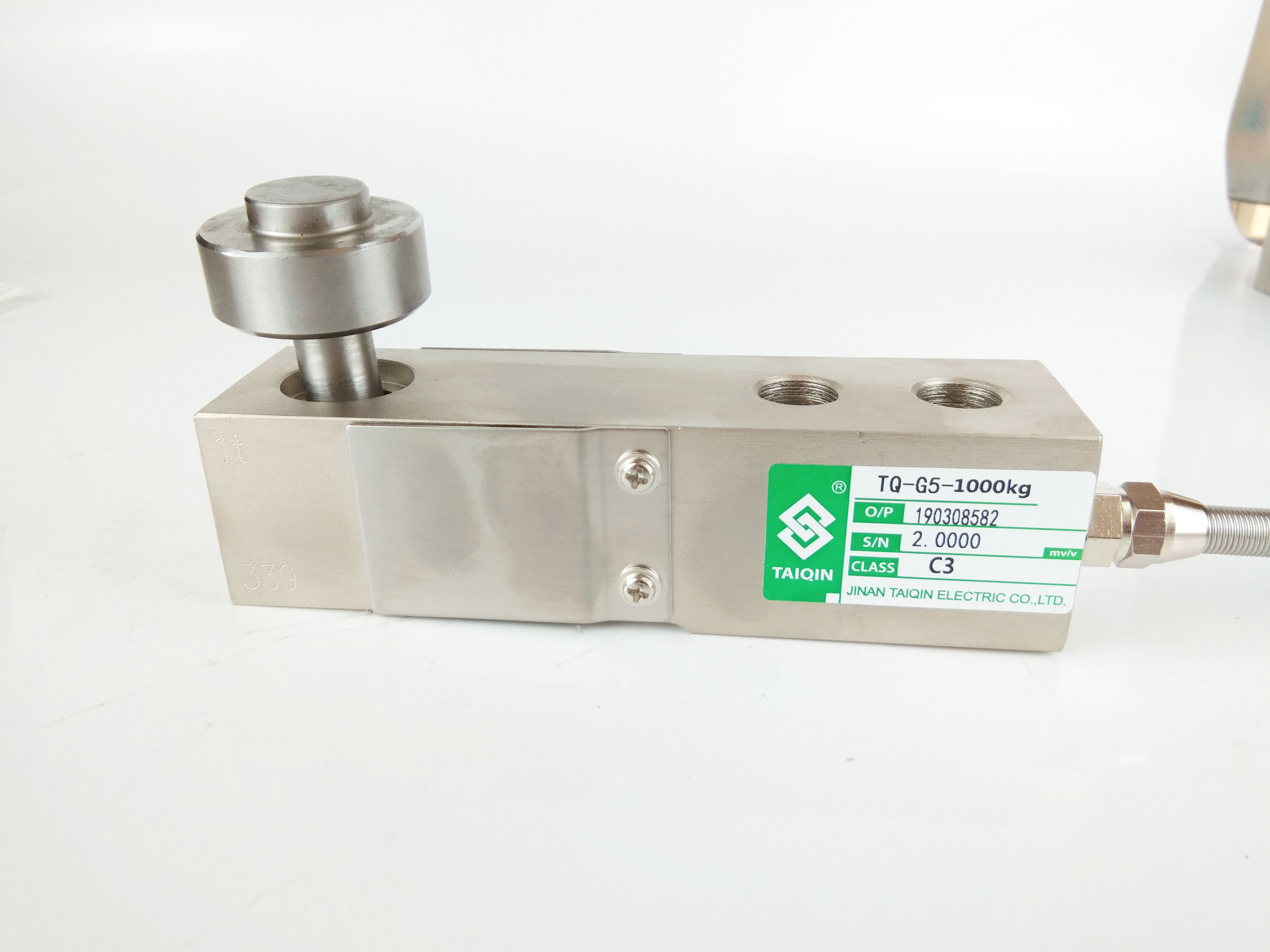

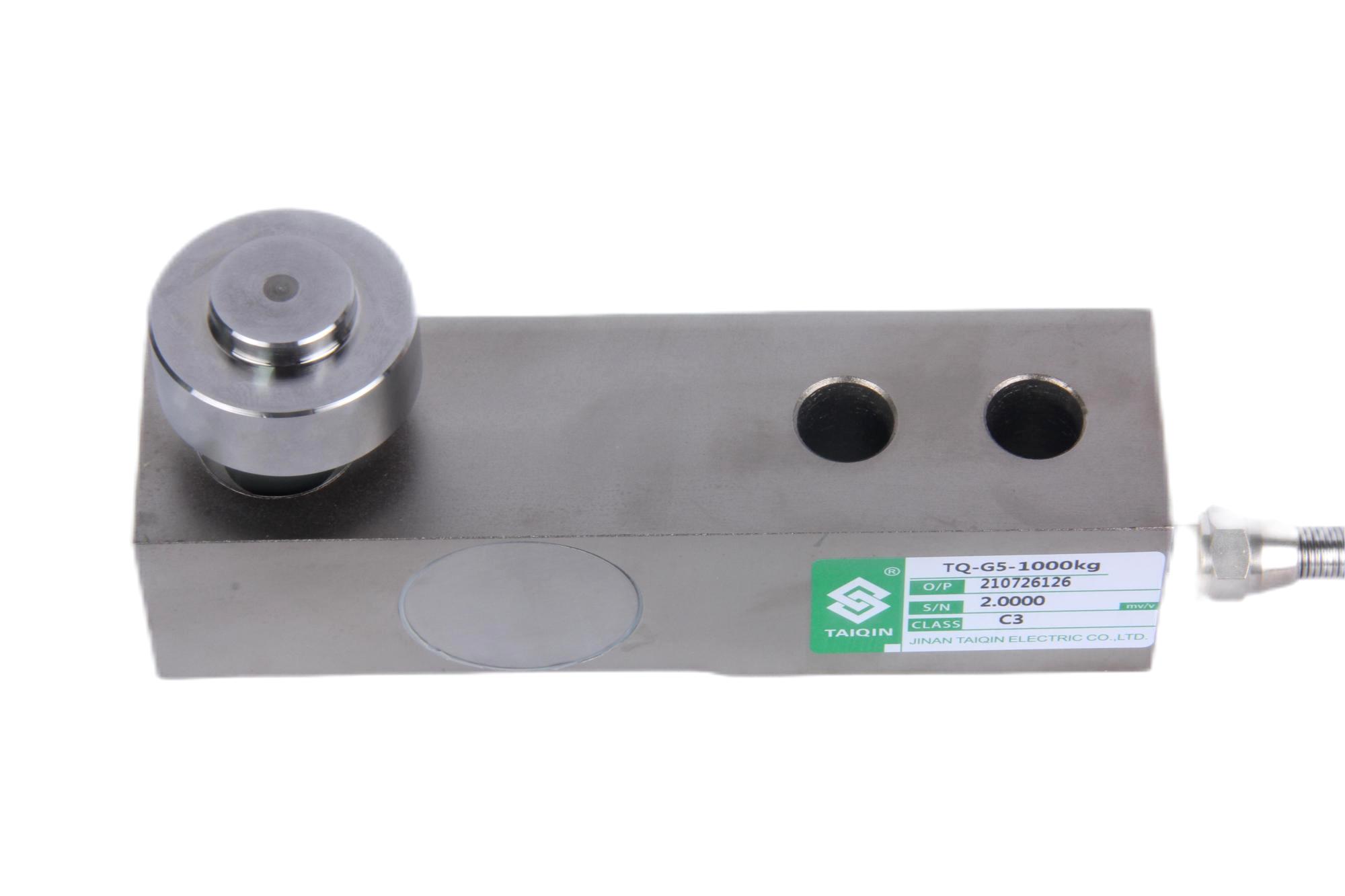

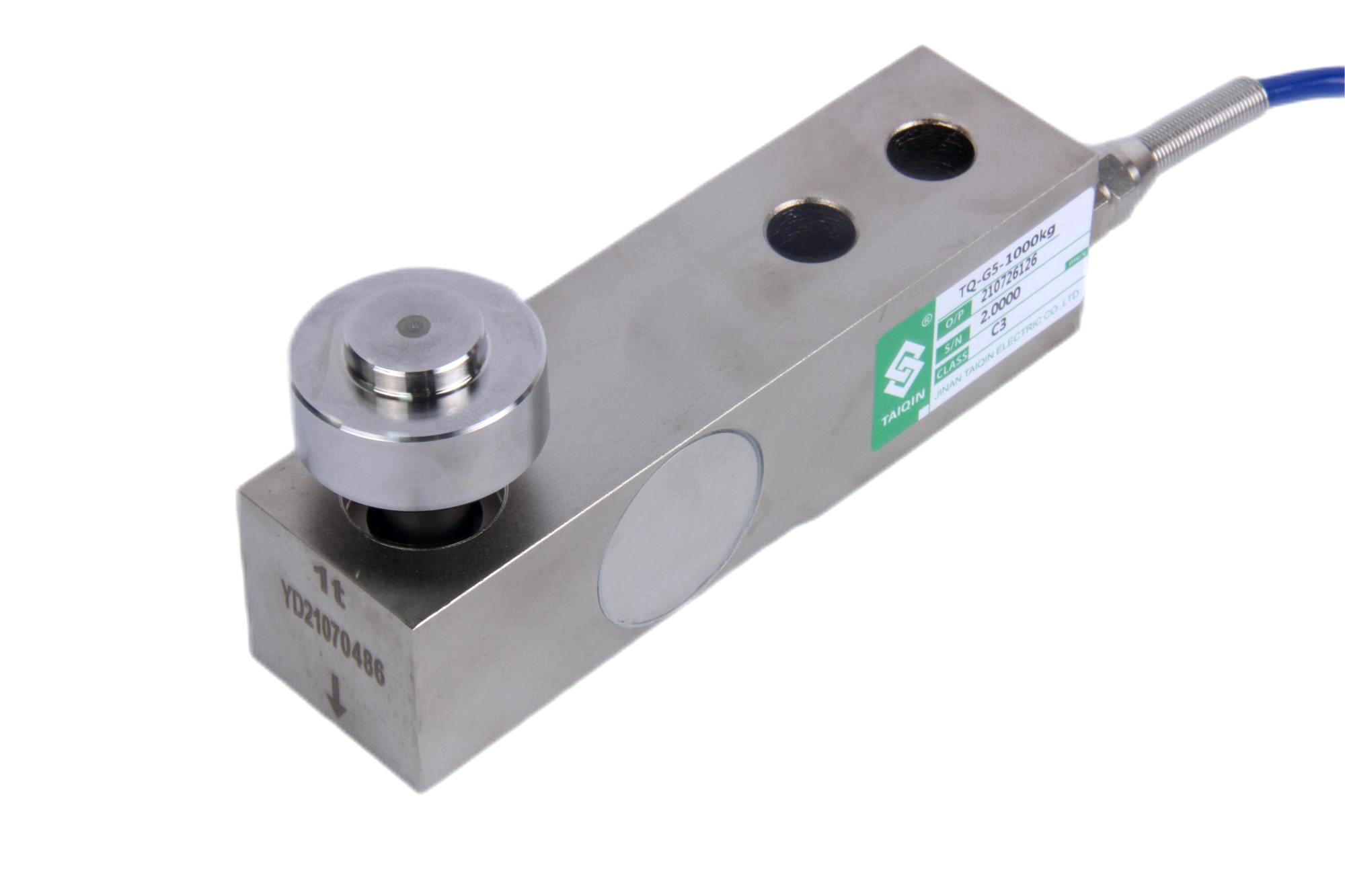

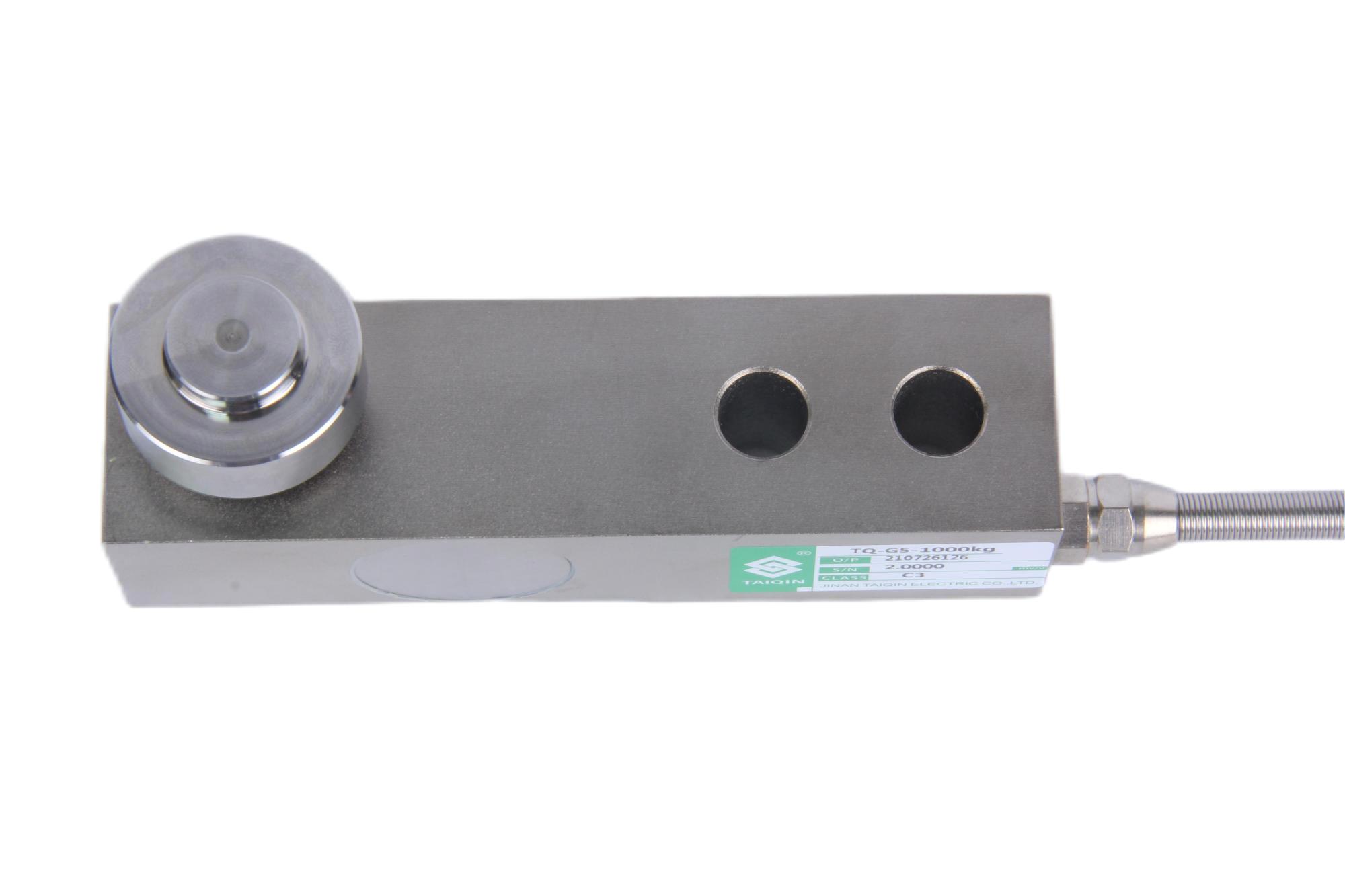

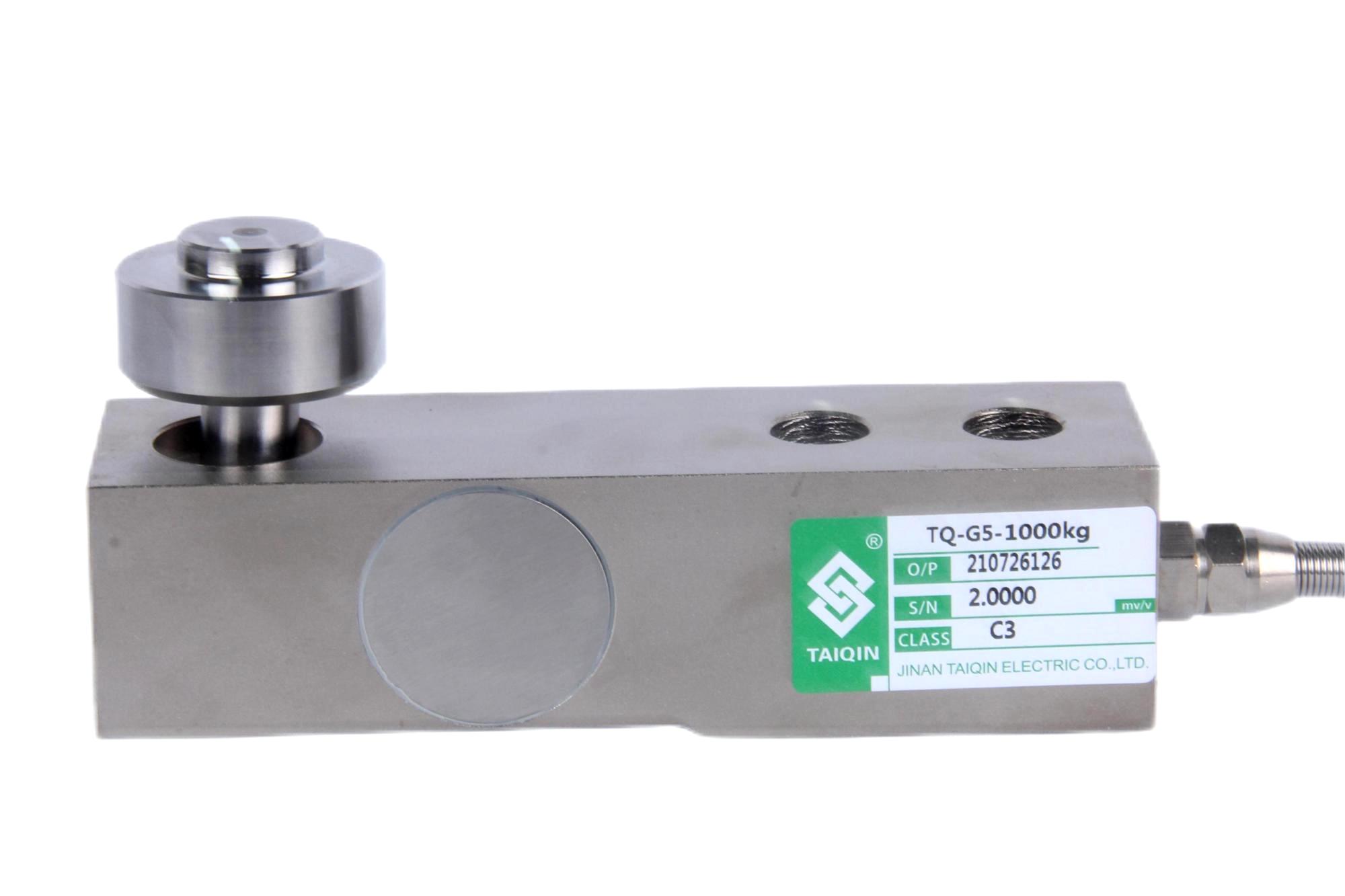

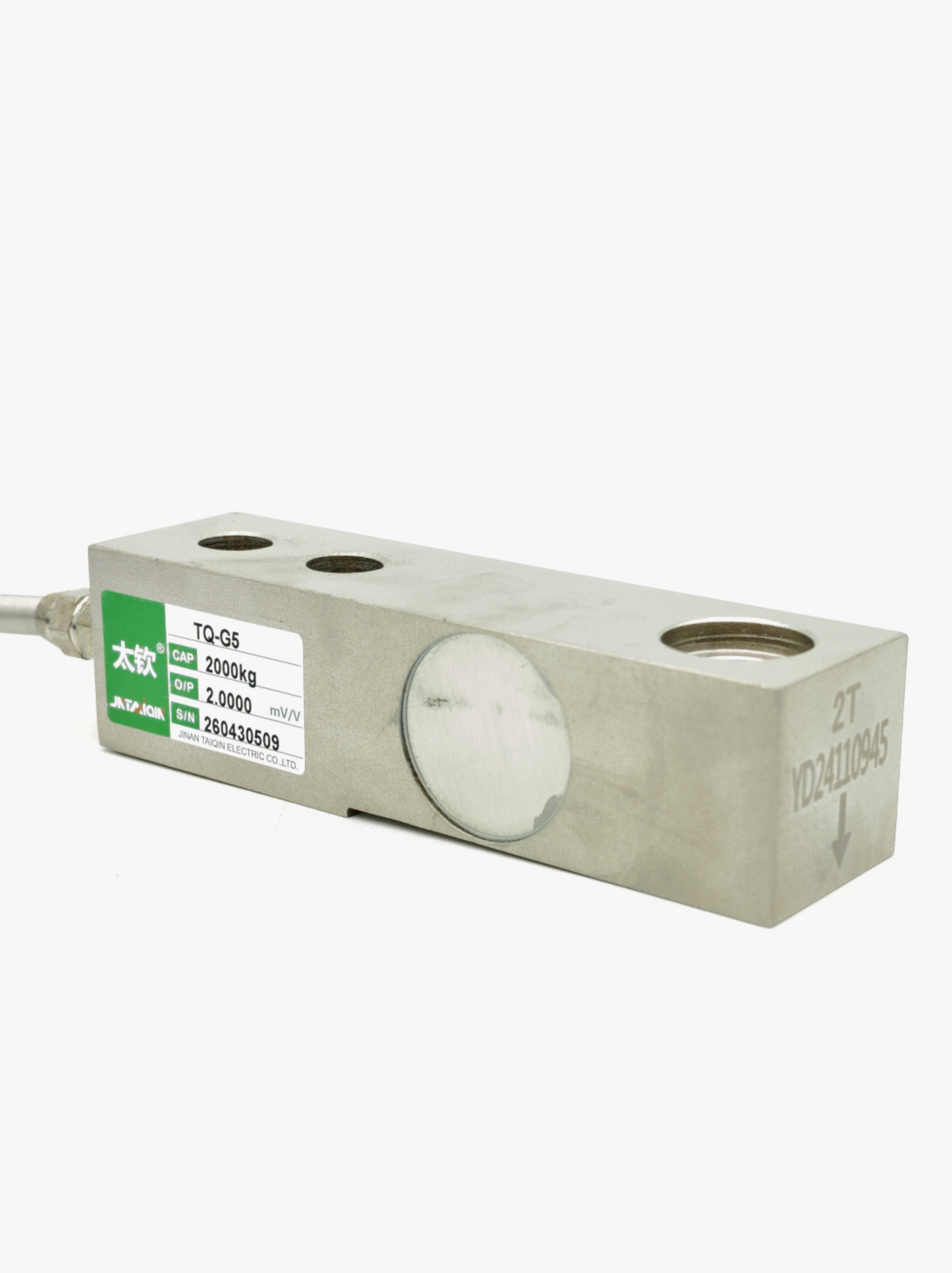

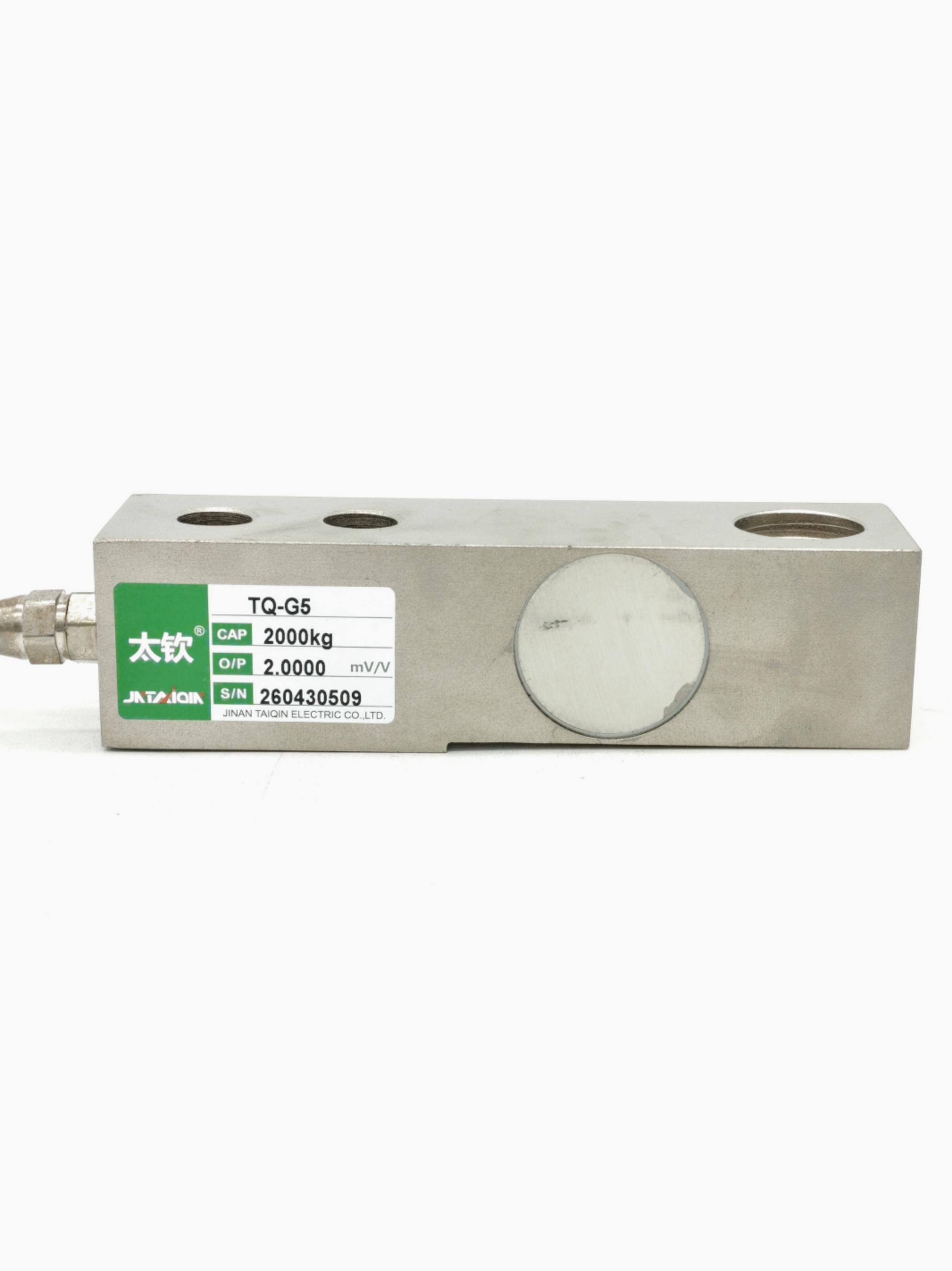

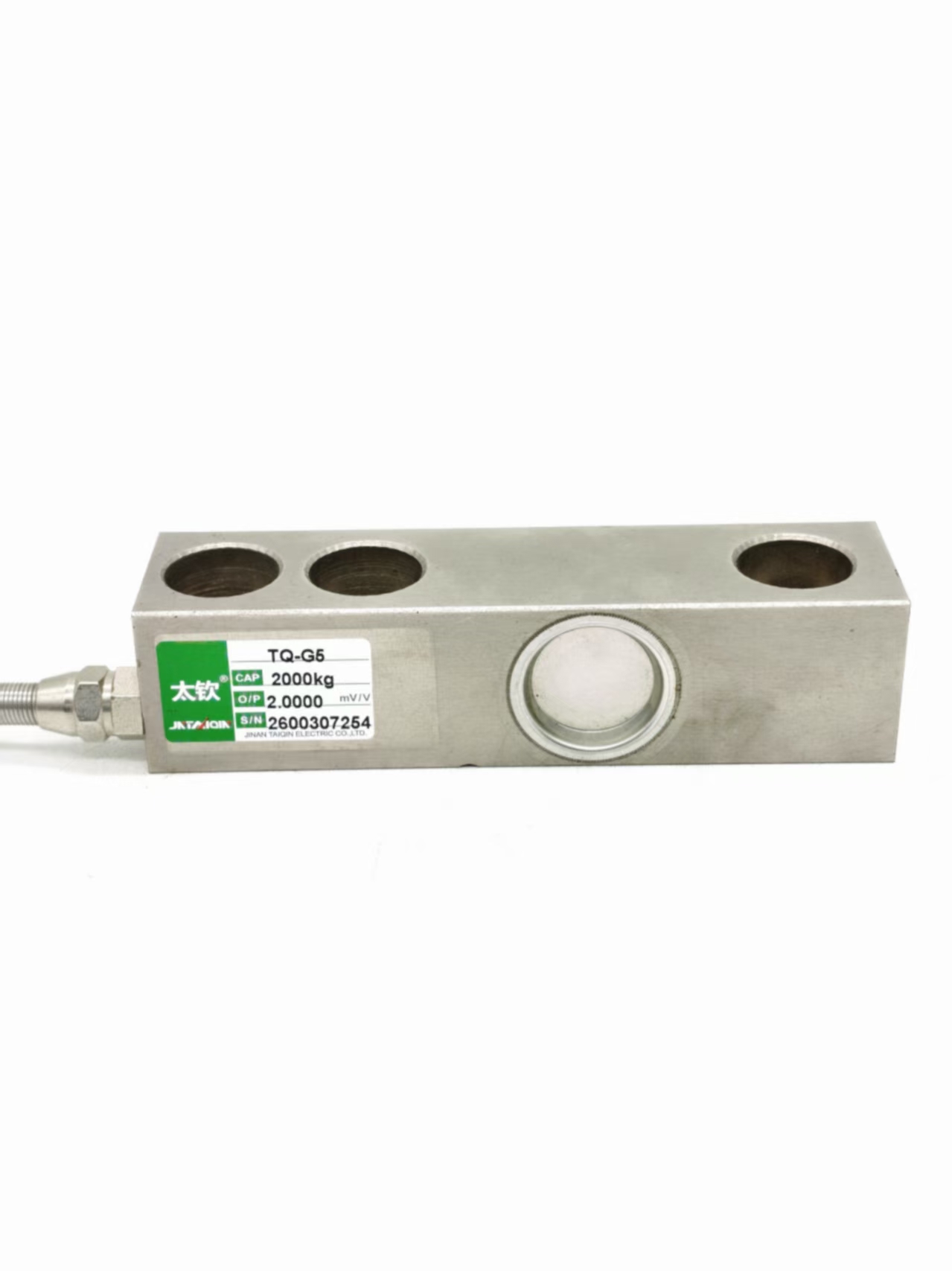

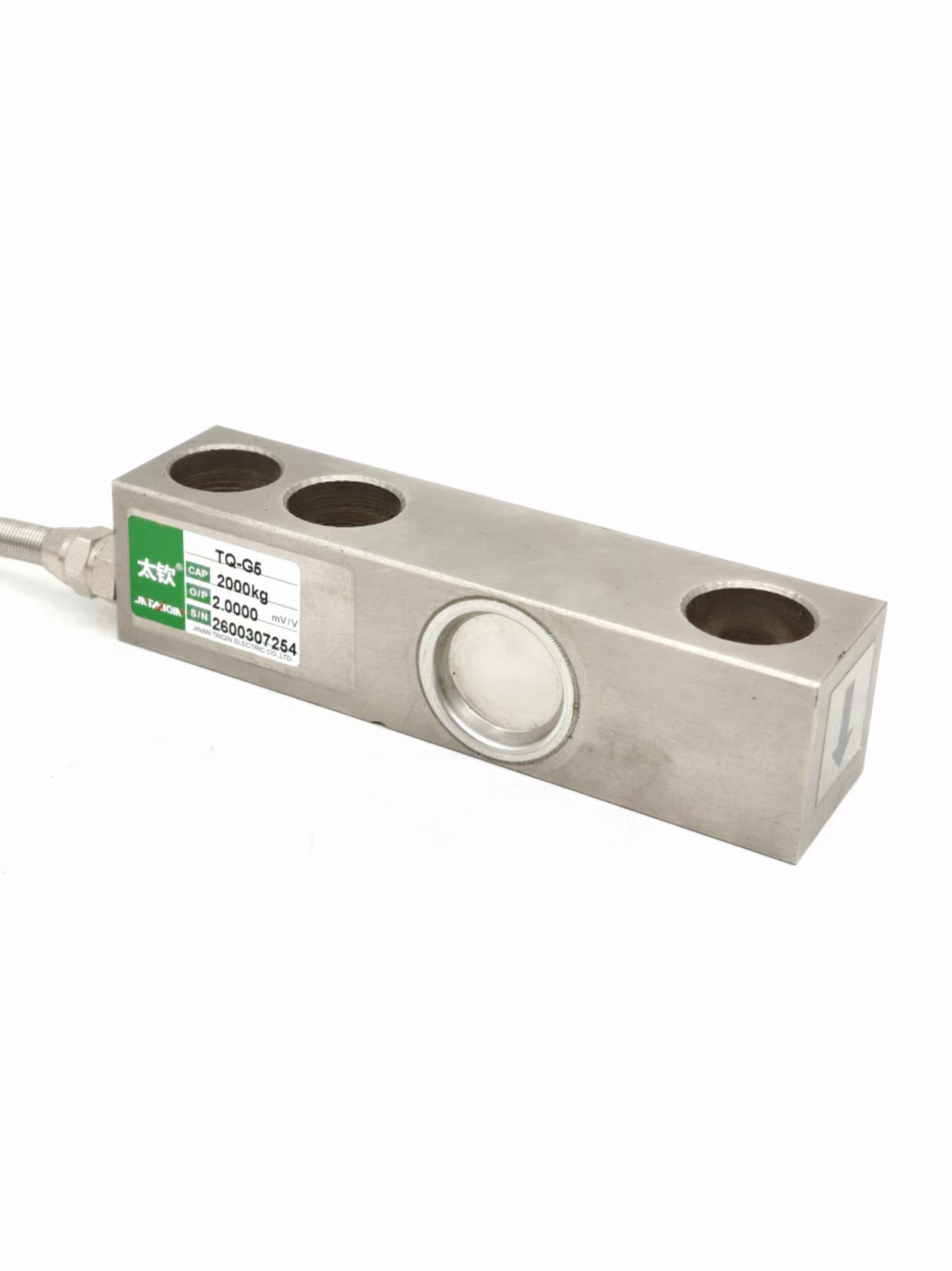

TQ-G5悬臂梁式称重传感器

编号：10230
查看：
发布：2020-07-30

TQ-G5悬臂梁式称重传感器采用优质合金钢，表面镀镍，安装高度低，长期稳定性好，结构紧凑，防爆性能高。 TQ-G5悬臂梁式称重传感器适用于地上衡、建材配料等各种配料称重控制。


拨打电话
Call 在线咨询
Service


产品特点：TQ-G5悬臂梁式称重传感器采用优质合金钢，表面镀镍，安装高度低，长期稳定性好，结构紧凑，防爆性能高。

产品用途：TQ-G5悬臂梁式称重传感器适用于地上衡、建材配料等各种配料称重控制。

量程：5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)

技术参数及外形尺寸：


序号

产品技术参数

1

额定载荷

0.5-3t

2

综合精度

0.02%F.S

3

灵敏度

2.0mV/V

4

零点输出

±1%F.S

5

输入阻抗

381±4Ω

6

输出阻抗

350±1Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-20~65℃

10

安全过载

150％F.S

 11

极限载荷

300%F.S

12

材质

合金钢

13

激励电压

10V(DC)

14

密封等级

IP67

15

电缆

3m

16

接线方式

见产品合格证


型号

量程（kN）

量程(t）

ΦA1

ΦA2

ΦA3

B

C

D

E

F1

F2

G

H

I

J

TQ-G5

5

0.5t

16

22

12.5

57.8

30.2

35

133.4

25.4

76.2

15.4

22

17

55.3

10

1t

16

22

12.5

58.2

36.6

36.6

137

25.4

76.2

18.4

23.7

17

54.6

20

2t

16

22

12.5

58.2

36.6

36.6

137

25.4

76.2

18.4

23

17

55.3

30

3t

16

22

14.7

58.2

36.6

36.6

137

25.4

76.2

18.4

23

17

55.3


图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
