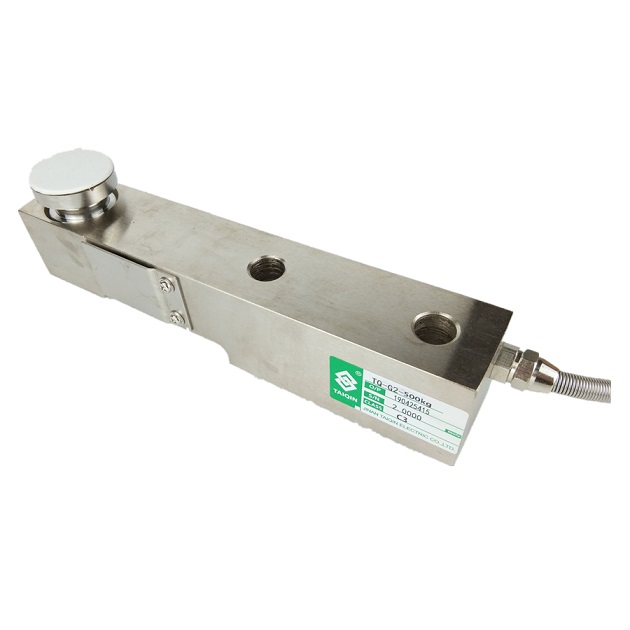

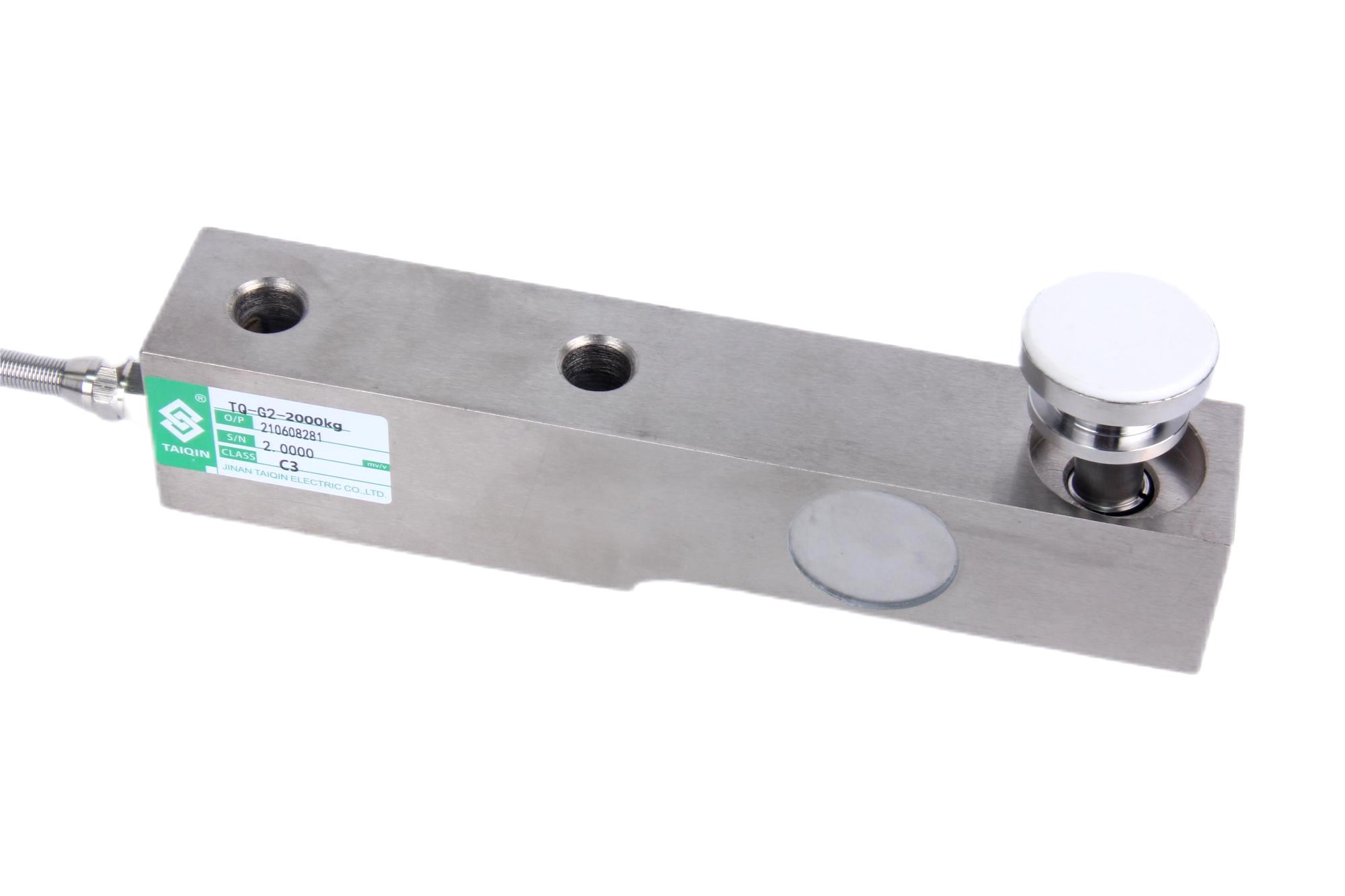

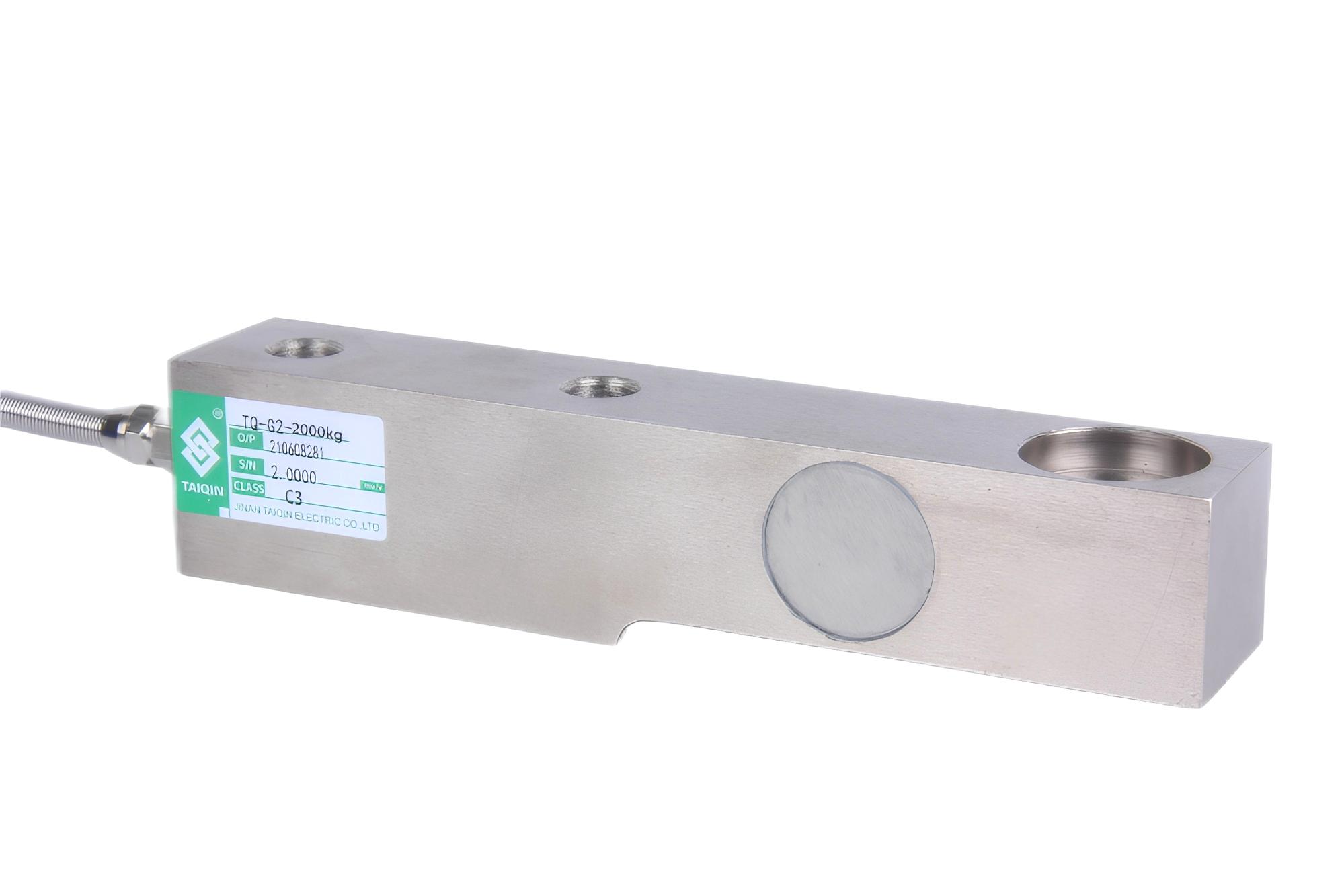

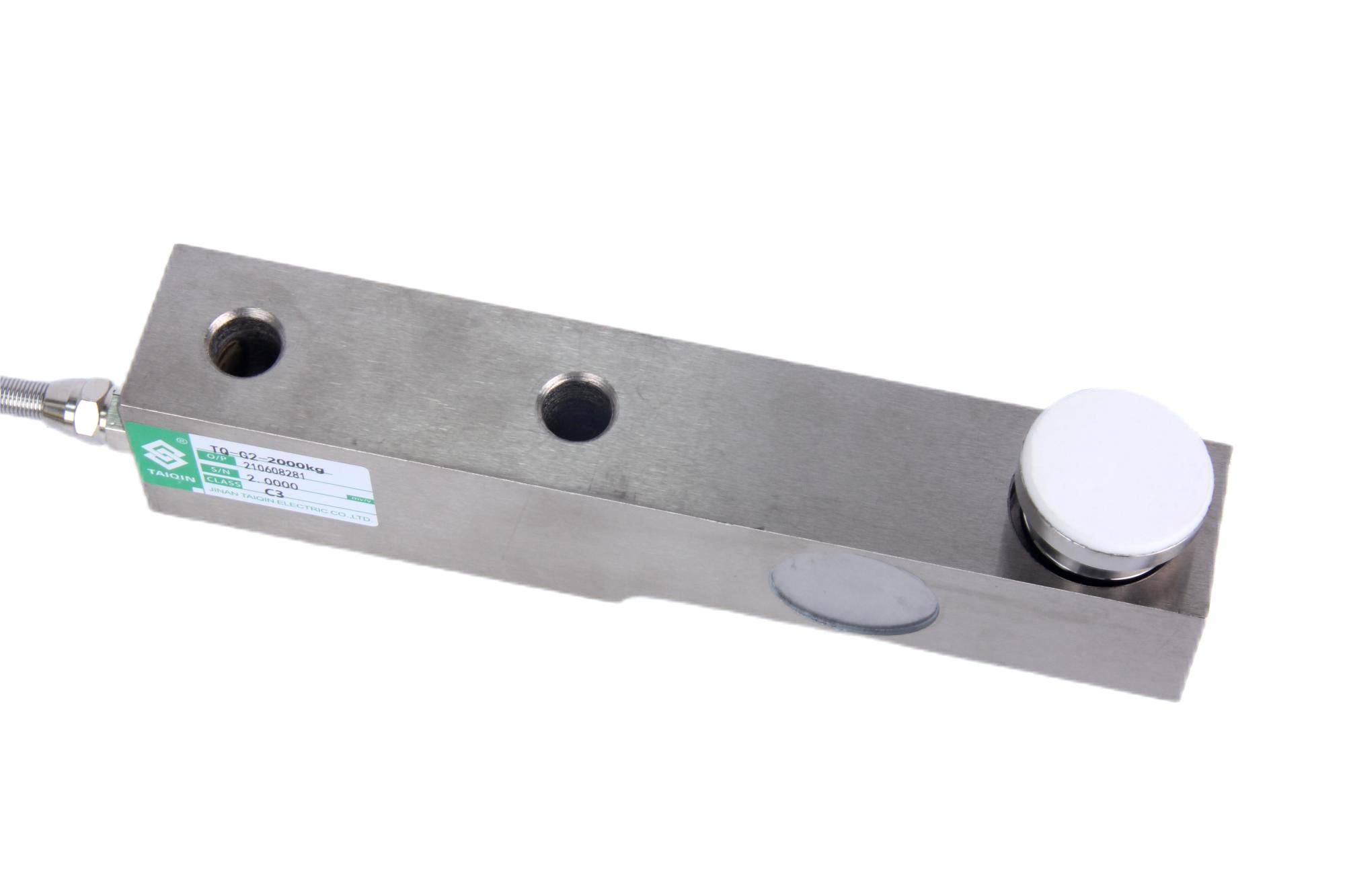

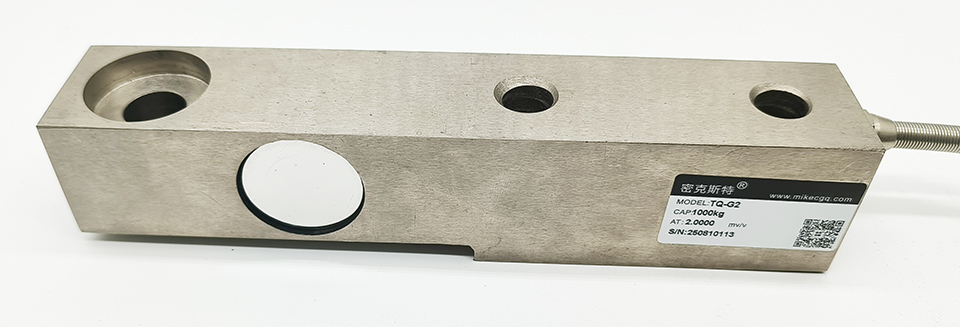

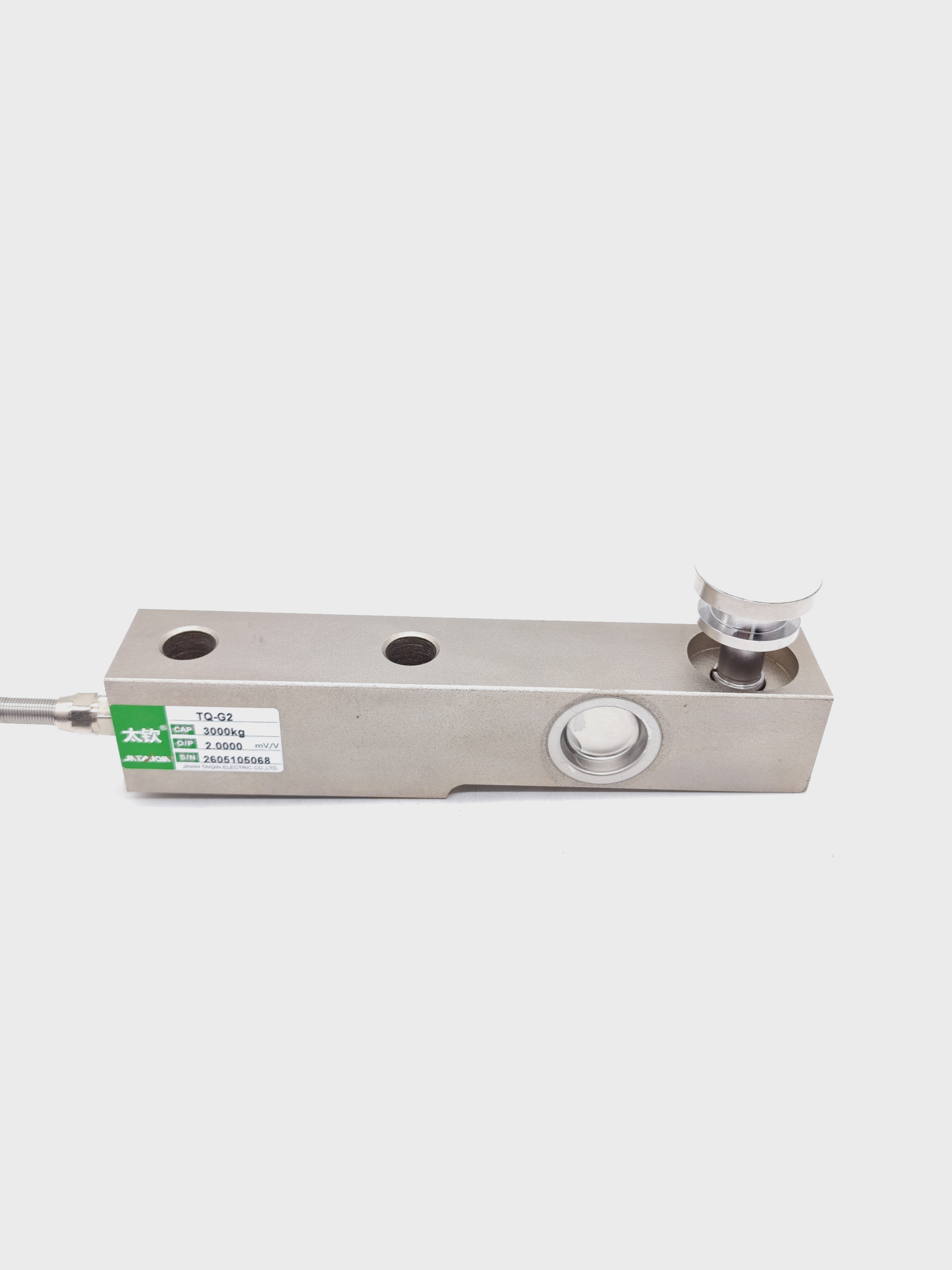

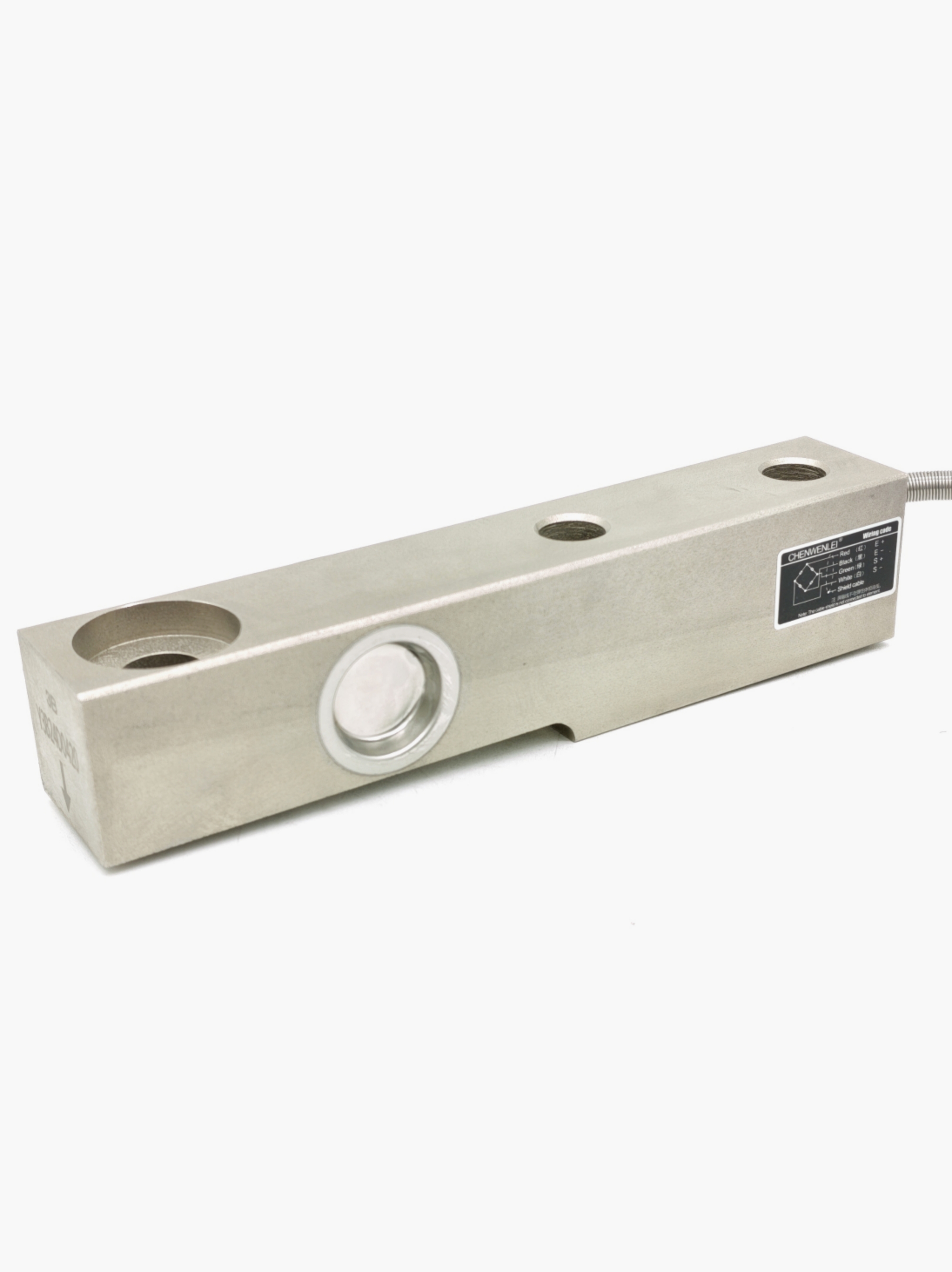

TQ-G2悬臂梁式称重传感器

编号：10124
查看：
发布：2022-12-29

TQ-G2悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质合金钢结构，表面镀镍处理，防护等级IP67。 TQ-G2悬臂梁式称重传感器适用于地上衡、汽车衡、轨道衡和各种配料称重控制。


拨打电话
Call 在线咨询
Service


产品特点：TQ-G2悬臂梁式称重传感器安装高度低、综合精度高、自稳定结构、长期稳定性好，优质合金钢结构，表面镀镍处理，防护等级IP67。
产品用途：TQ-G2悬臂梁式称重传感器适用于地上衡、汽车衡、轨道衡和各种配料称重控制。
量程：3 kN(300kg)、5 kN(500kg)、10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)、150 kN(15t)、200 kN(20t)、300 kN(30t)

技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

0.3-30t

2

综合精度

D1;C3

3

灵敏度

2.0mV/V

4

零点输出

≤0.1%F.S

5

输入阻抗

380±20Ω

6

输出阻抗

351±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-30~70℃

10

安全过载

150％F.S

 11

极限载荷

300%F.S

12

材质

合金钢

13

激励电压

10V(DC)

14

密封等级

IP67/IP68

15

电缆

3m(0.3-3t); 5.2m(5-8t); 7m(10t); 12m(15-30t);

16

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）







型号

量程（kN）

量程（t）

L

L1

L2

L3

L4

H1

H2/B

H3

H4

D1

D2

D3

TQ-G2

3-20

0.3-2

203

95

64

98

22

43

36.6

30.5

8

Φ32

Φ16

Φ13

30

3

203

95

64

98

22

43

36.6

30.5

8

Φ32

Φ16

Φ15

50-80

5-8

235

110

66

124

22

52

48

30

12

Φ38

Φ22

Φ21

100

10

279

133

82

140

32

67

60

20

8.5

Φ48

Φ32

Φ28

150-300

15-30

318

153

89

159

38

82.5

70

24

9.5

Φ54

Φ38

Φ34



图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
