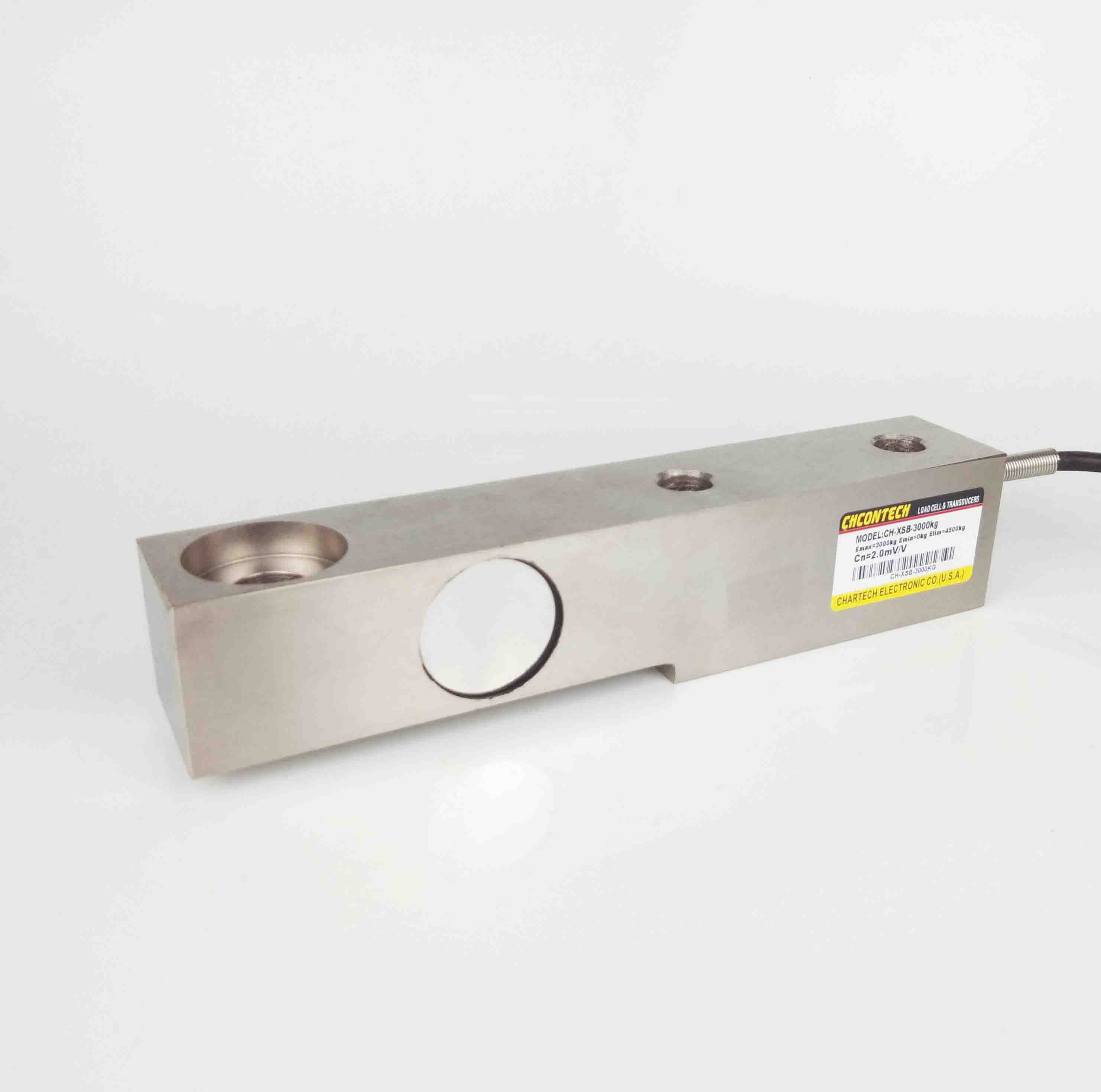

CH-SB 悬臂梁式称重传感器

编号:10452
查看:
发布:2022-05-20

产品名称:CH-SB悬臂梁式称重传感器产品特点:CH-SB悬臂梁式称重传感器采用优质合金钢材质,具有高精度、高稳定性等特点,安装简便、快速,适用于搅拌站、皮带秤、配料秤和平台秤等。量程:3kN(300kg)、5kN(500k


拨打电话
Call
在线咨询
Service


产品名称:CH-SB 悬臂梁式称重传感器

产品特点:CH-SB悬臂梁式称重传感器采用优质合金钢材质,具有高精度、高稳定性等特点,安装简便、快速,适用于搅拌站、皮带秤、配料秤和平台秤等。


量程:3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、80kN(8t)。


外形尺寸:

量程(kN)

量程(t)


L

L1

L2

L3

L4

H1

H2/B

H3

H4

D1

D2

D3

3-30

0.3-3

mm

203

95

64

98

22

43

36.6

30.5

8

Φ32

Φ16

Φ13

50-80

5-8

mm

235

110

66

124

22

52

48

30

12

Φ38

Φ22

Φ21



技术参数:

技术参数




额定输出

2.0mV/V±1%

零点平衡

±1%F.S

综合精度

0.03%F.S

输入阻抗

380±5Ω

线性、滞后性

±0.03%F.S

输出阻抗

350±3Ω

重复性

±0.03%F.S

绝缘电阻

≥5000MΩ

蠕变

±0.03%F.S/30min

允许工作电压

5~15V/DC

零点温度影响

±0.03%/10℃

工作温度范围

-30℃~+70℃

输出温度影响

±0.03%/10℃

安全过载

150%F.S

接线方式

激励:+红 -黑

信号:+绿 -白        屏蔽:黄
