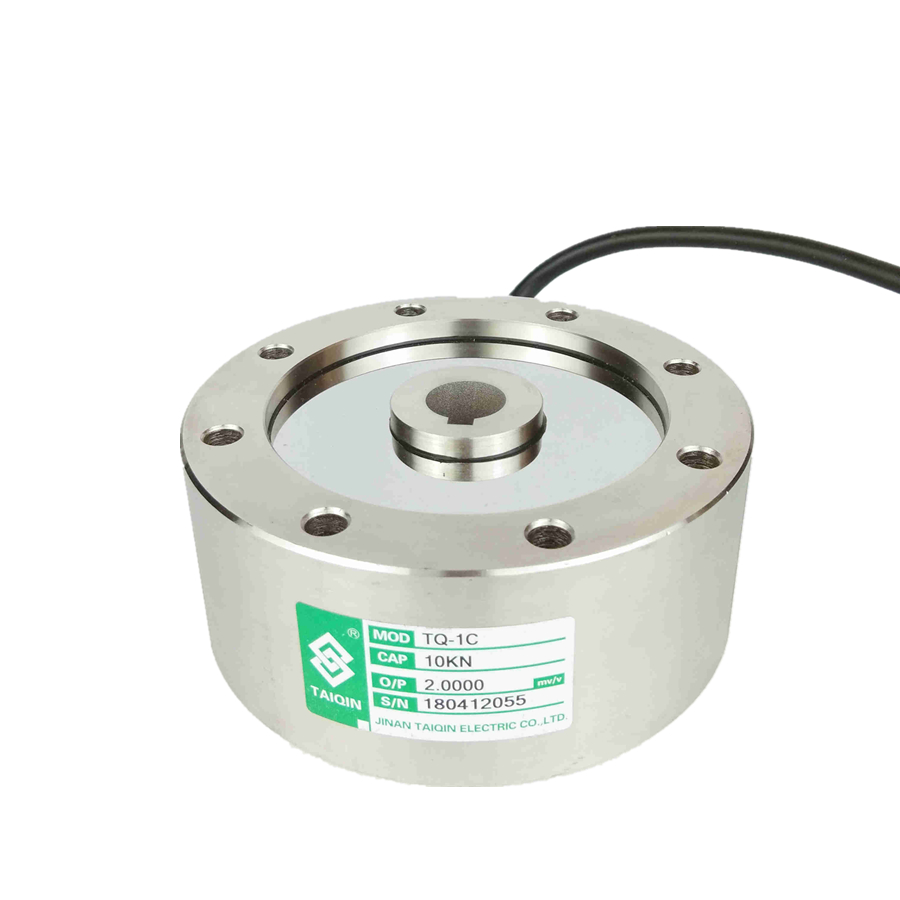

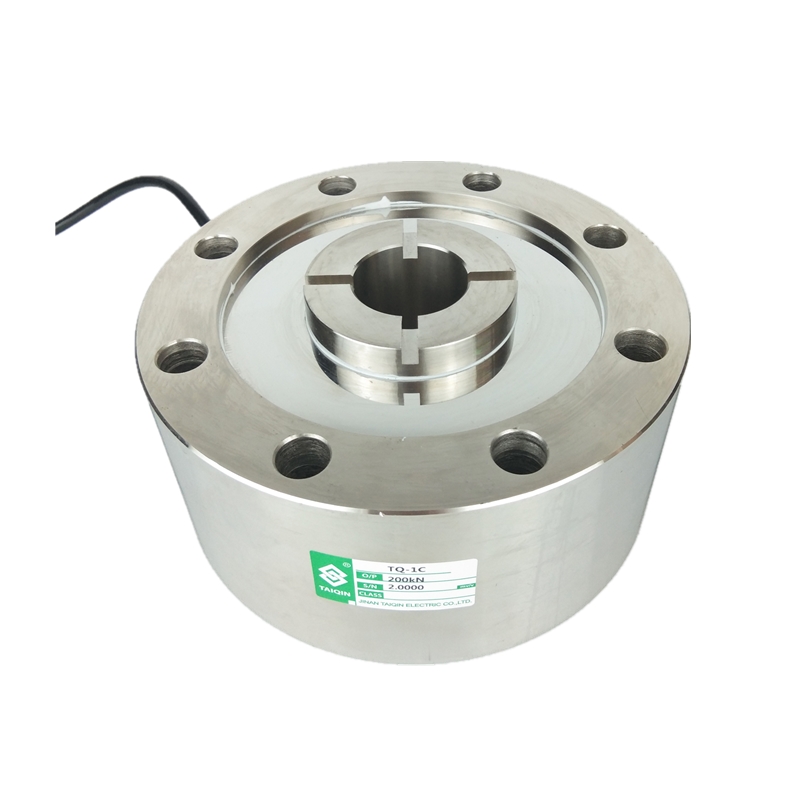

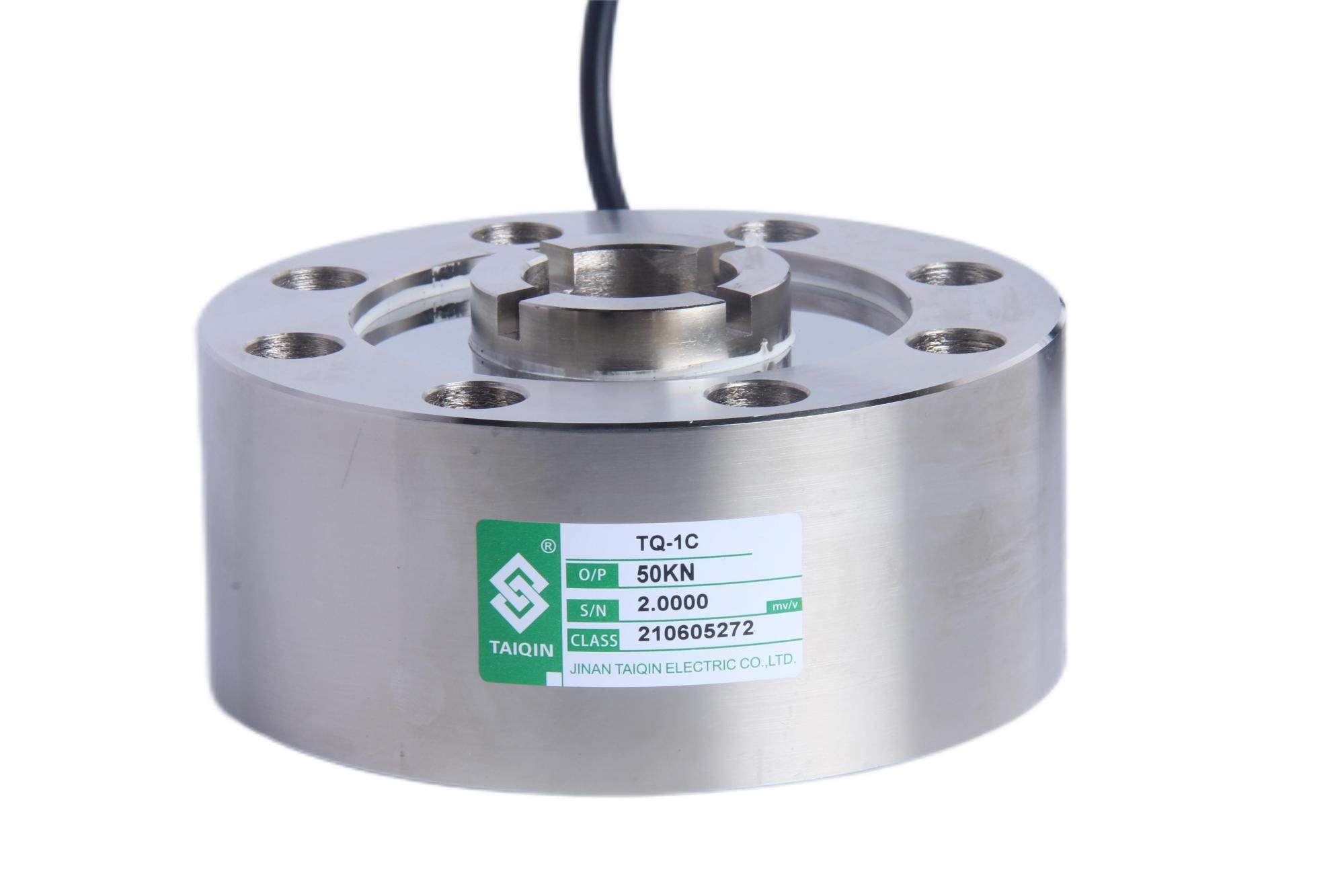

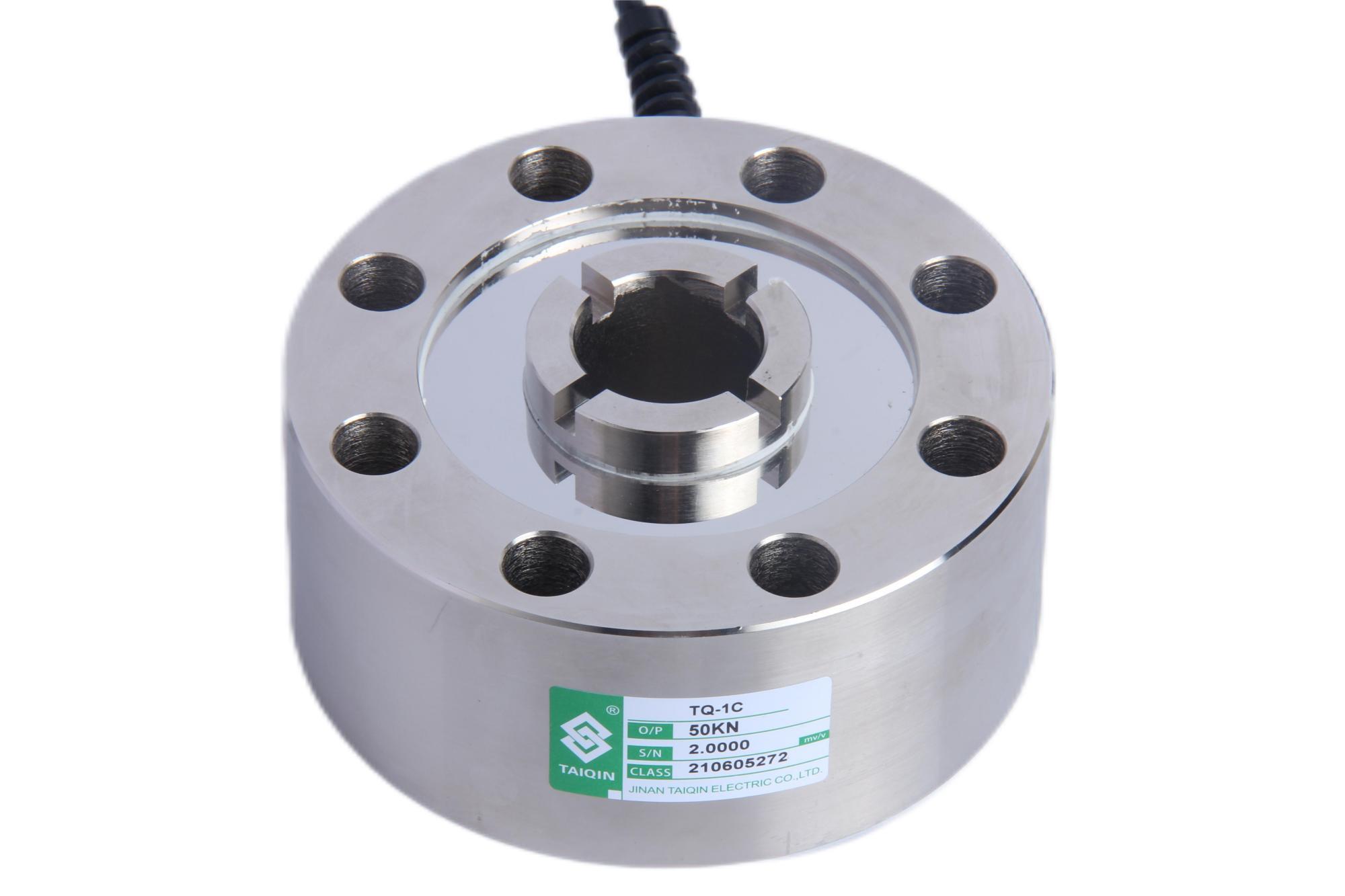

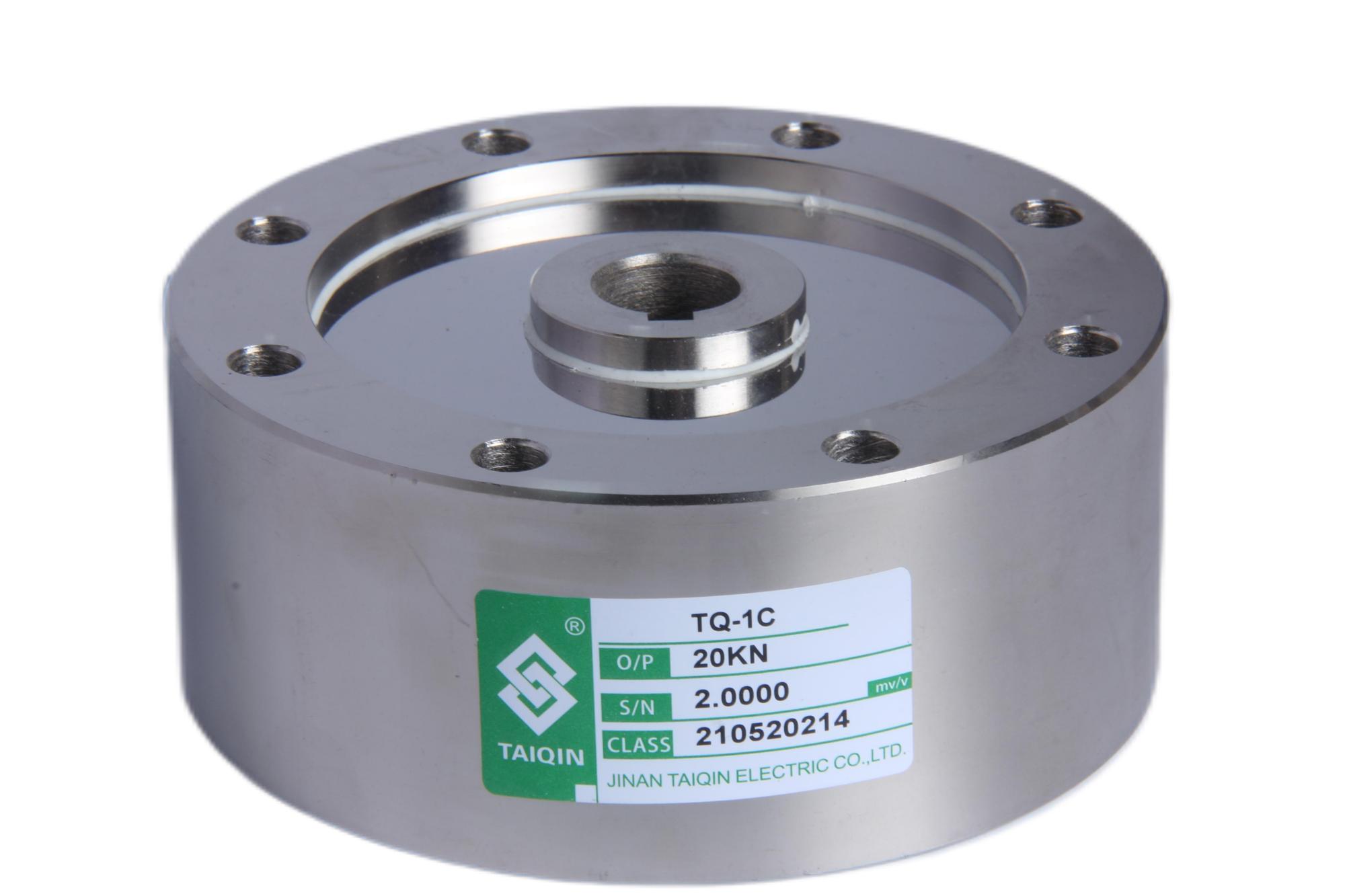

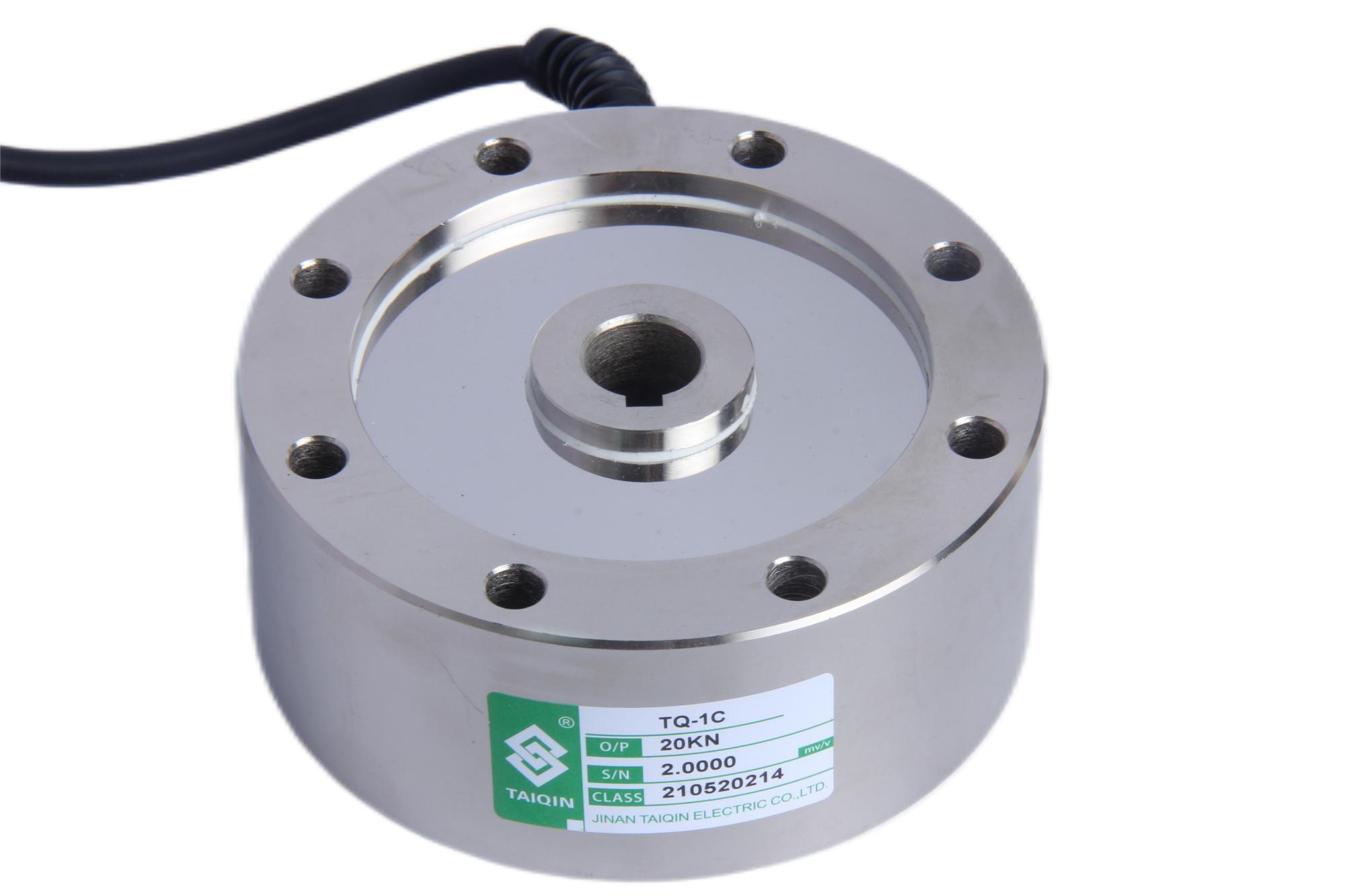

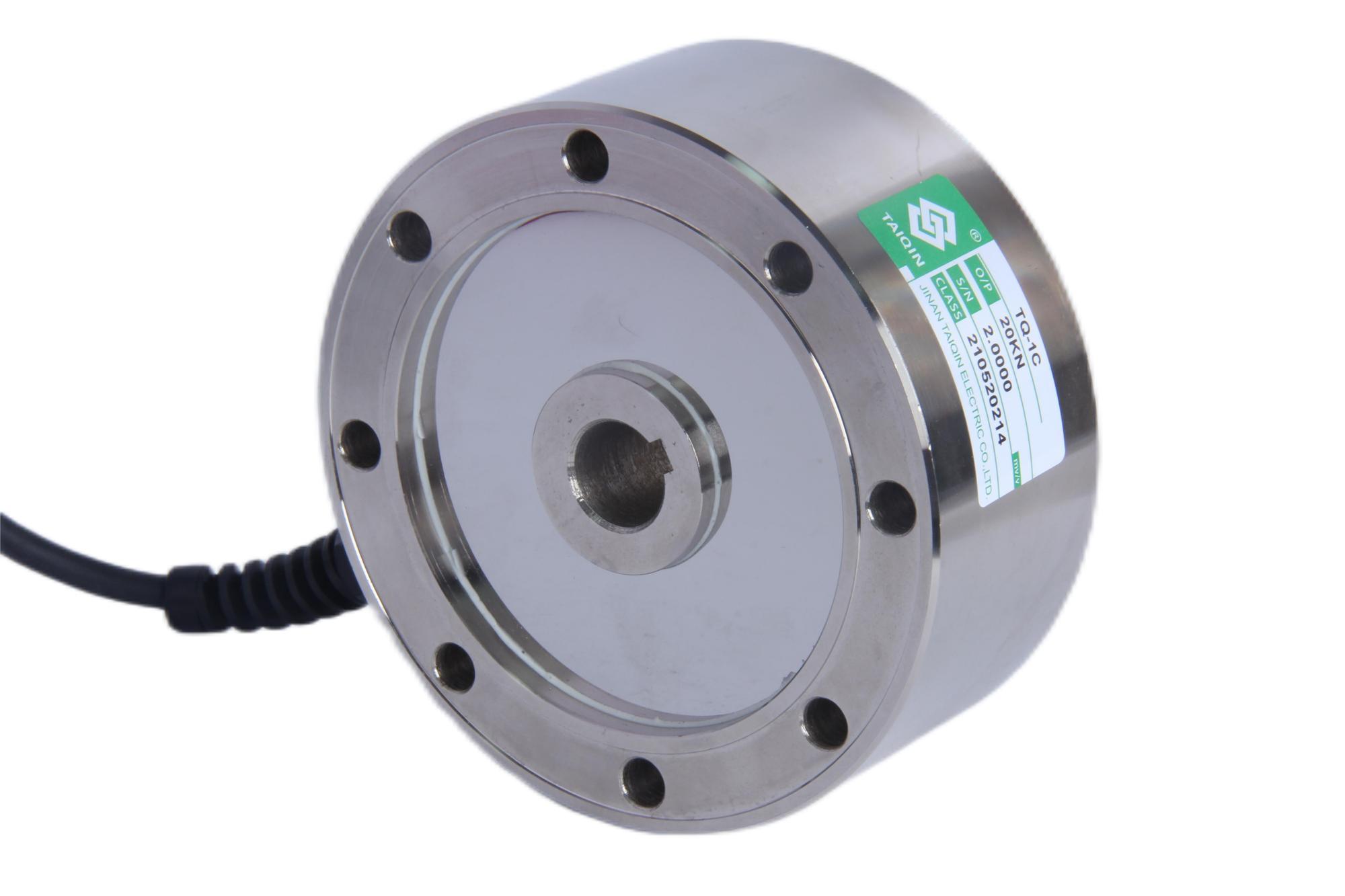

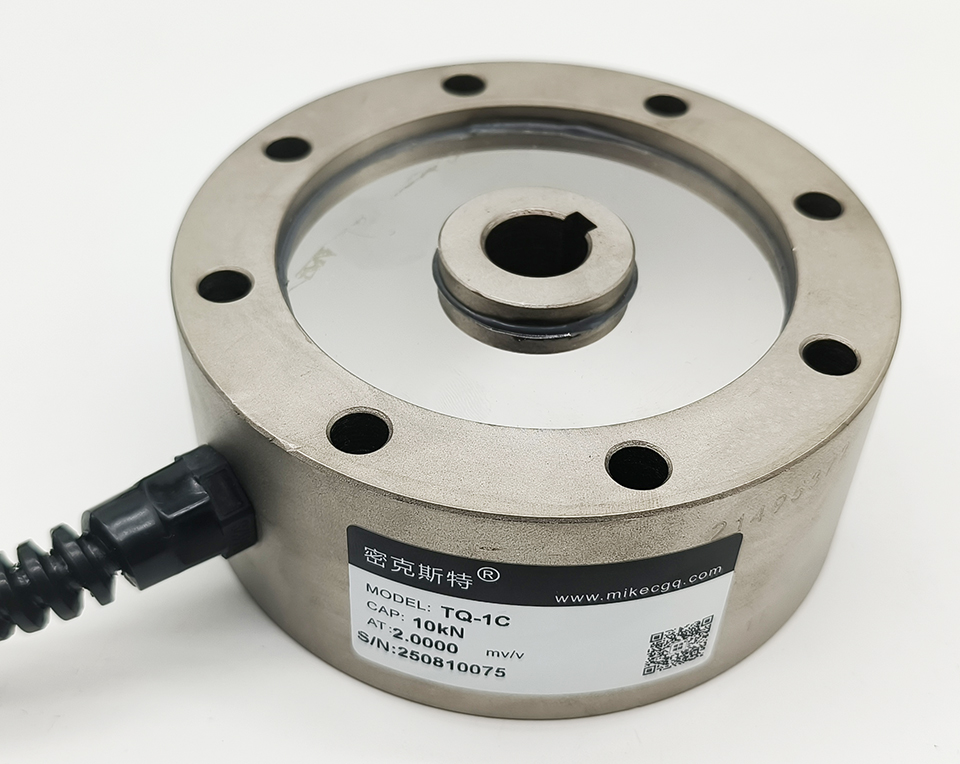

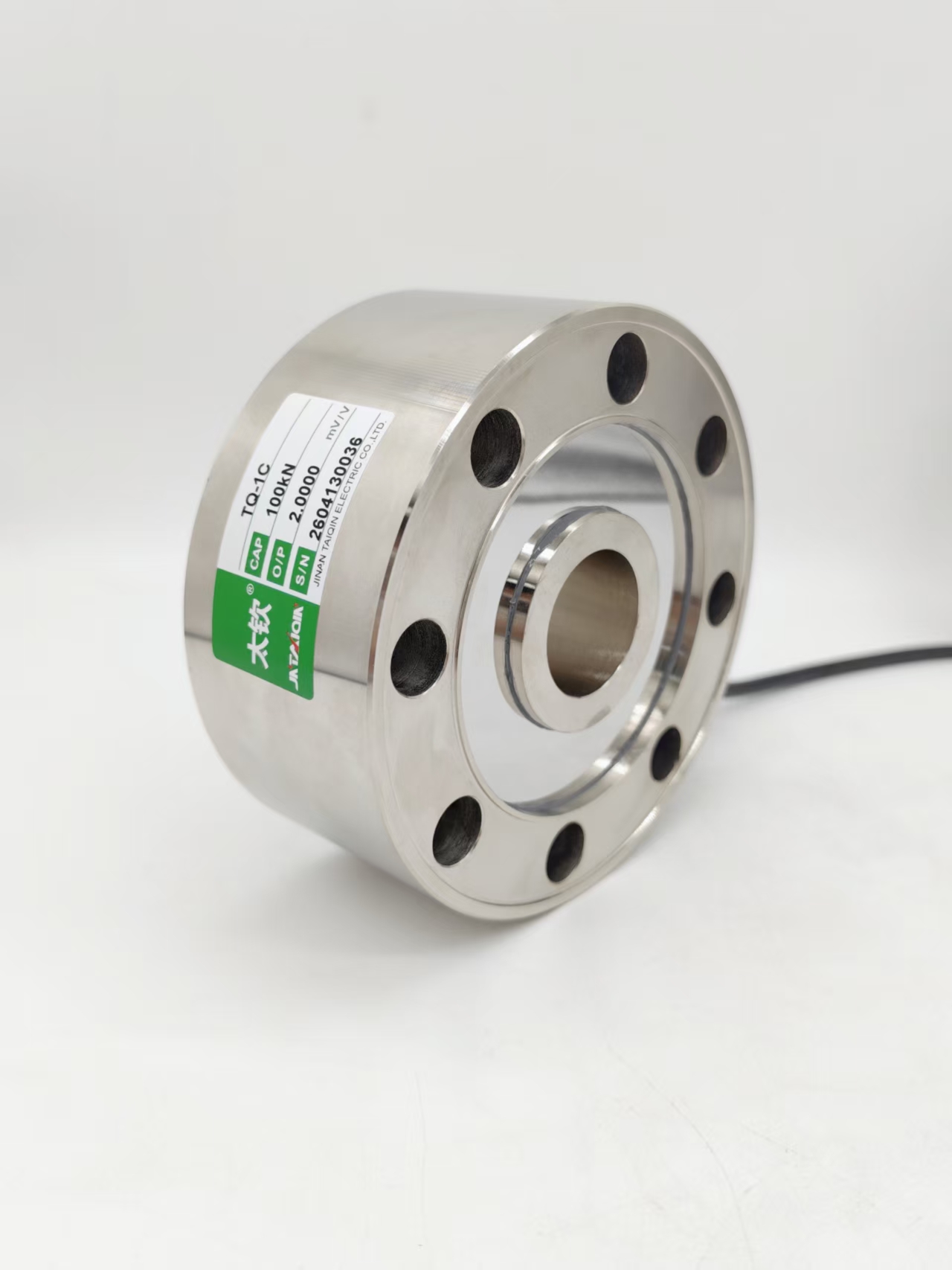

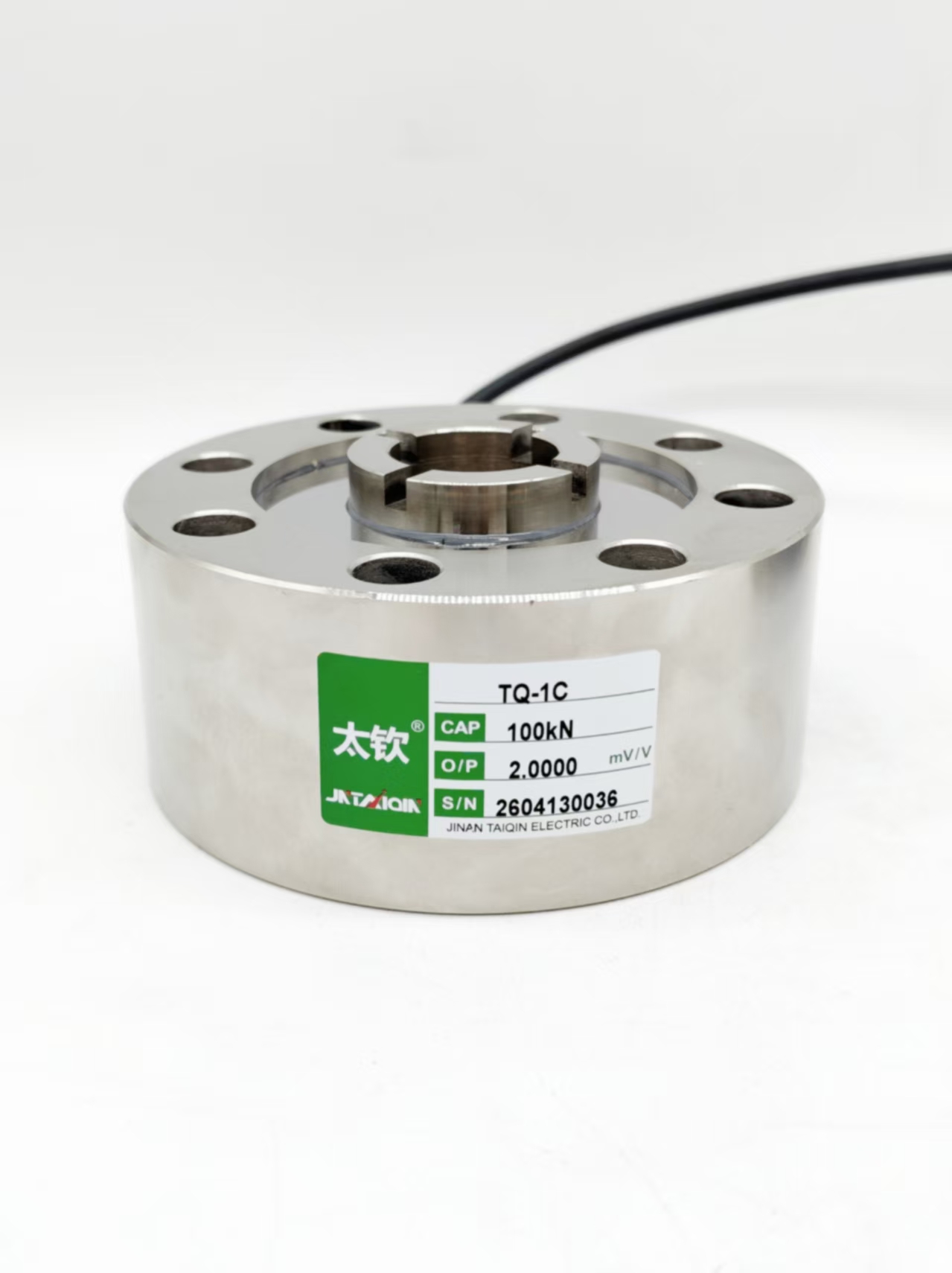

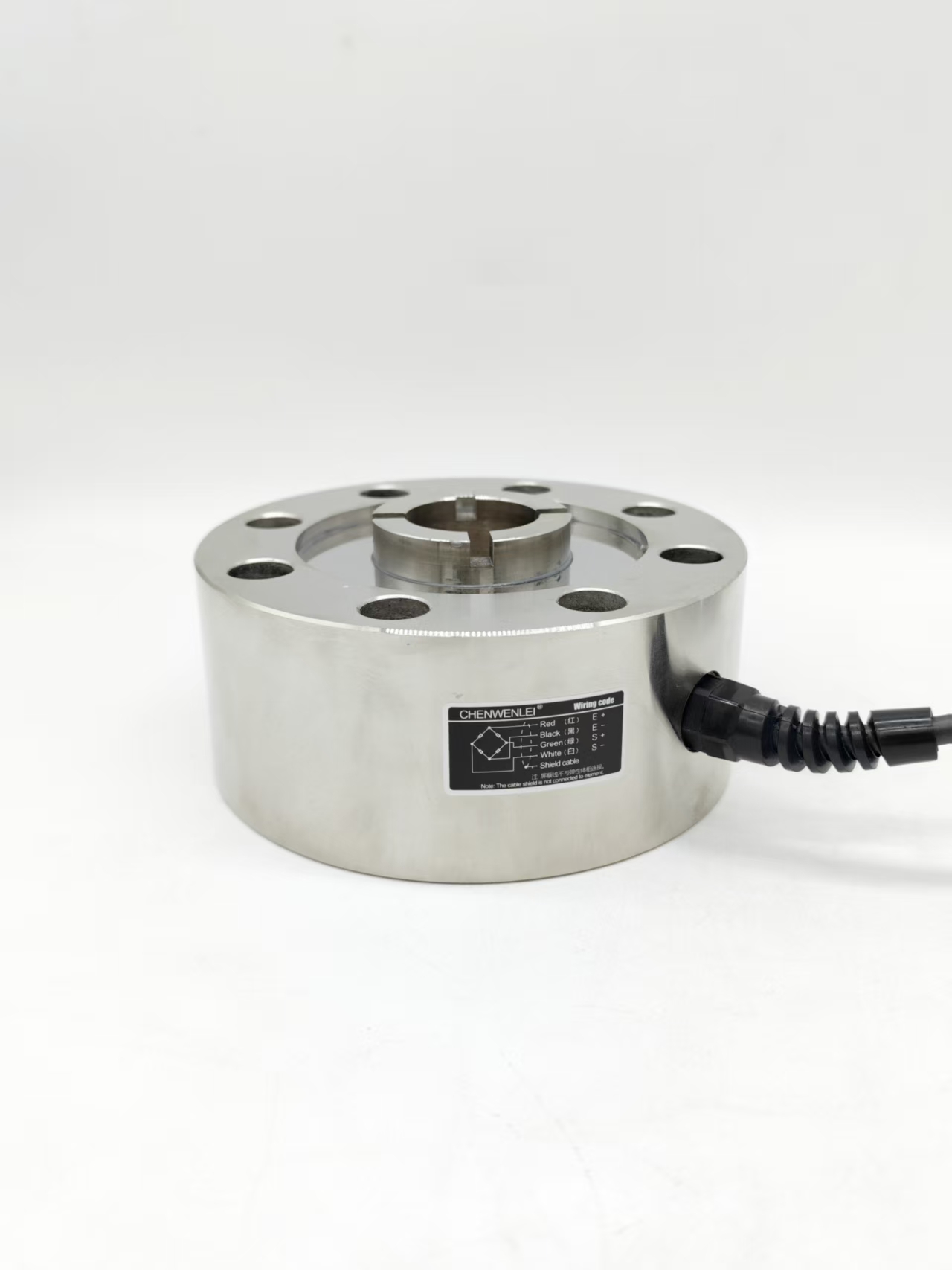

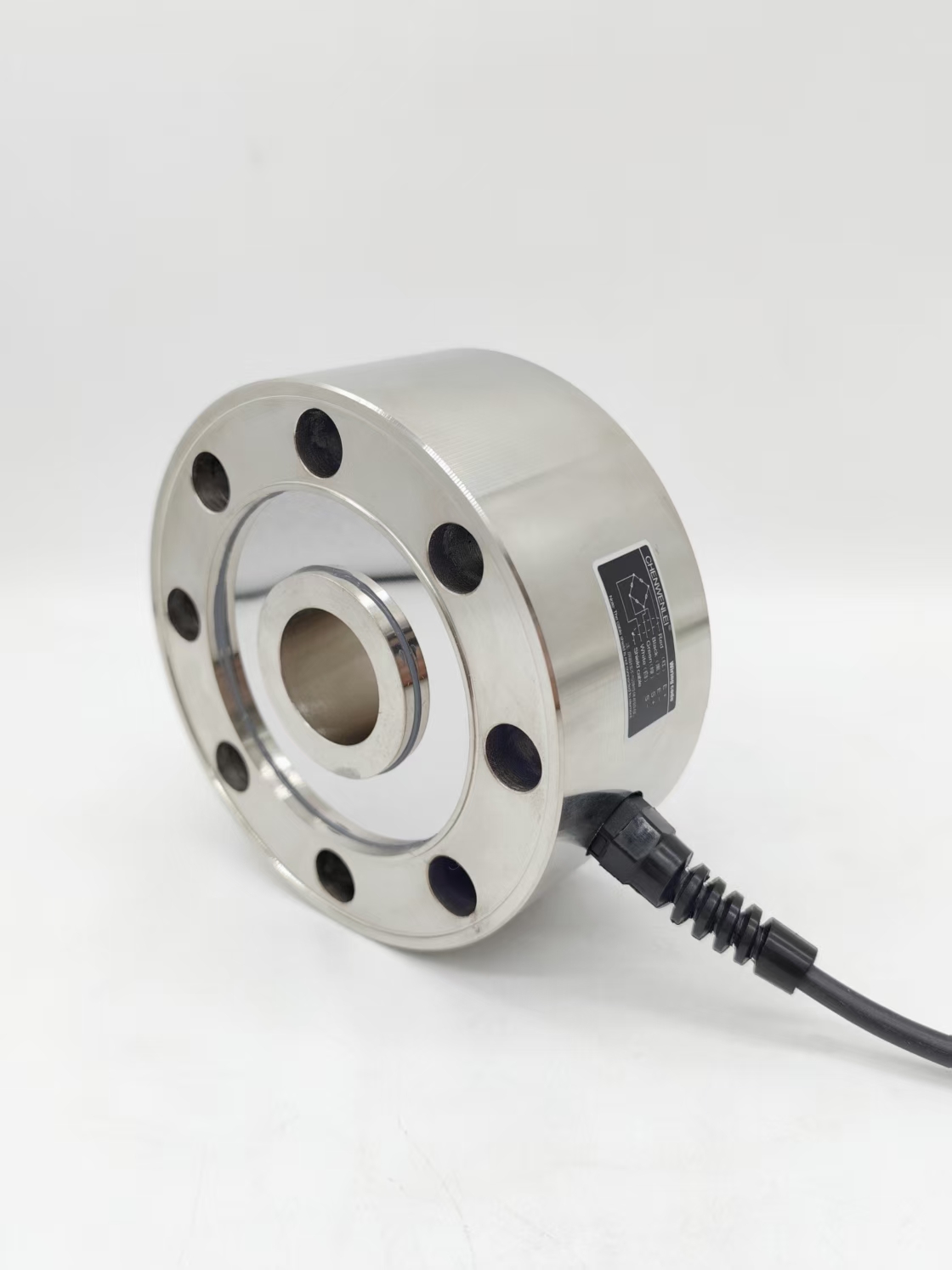

TQ-1C键槽轮辐式称重传感器

编号:10107
查看:
发布:2020-08-13

(50kN-300kN;5t-30t)


拨打电话
Call
在线咨询
Service



产品特点:TQ-1C键槽轮辐式传感器采用低截面设计的传感器,是为试验机专门设计的拉压两用传感器

产品用途:TQ-1C键槽轮辐式传感器可满足不同精度试验的要求,同时也可用作各种力量测量。

量程:5 kN(500kg)10 kN(1t)20 kN(2t)50 kN(5t)100 kN(10t)200 kN(20t)250 kN(25t)300 kN(30t)

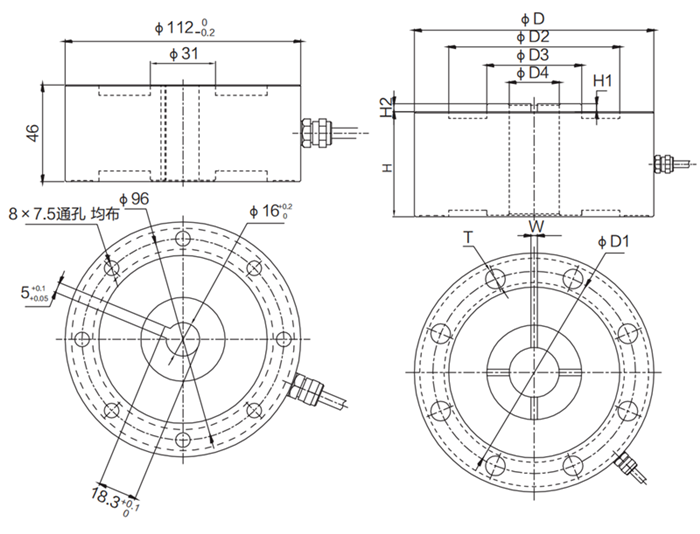

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

5 kN-300 kN

2

综合精度

0.05%F.S

3

灵敏度

2.0mV/V

4

蠕变

±0.05%F.S/30min

5

零点输出

±1%F.S

6

输入阻抗

387±10Ω

7

输出阻抗

350±3Ω

8

绝缘阻抗

≥5000MΩ

9

输出温度影响

<0.03%F.S/10℃

10

零点温度影响

<0.03%F.S/10℃

11

推荐激励电压

10V(DC/AC)

13

工作温度范围

-20~70℃

14

安全过载

150%F.S

15

材质

优质合金钢

16

接线方式

红……E+(电源正)

黑……E-(电源负)

绿……S+(信号正)

白……S-(信号负)



量程(t)

D

D1

D2

D3

D4

H

H1

H2

W

T

5t-10t

ɸ130

ɸ105

ɸ84

ɸ48

ɸ32

55

6

6

4×5

8×Φ14

20t-30t

ɸ182

ɸ154

ɸ130

ɸ72

ɸ39

80

6

6

4×5

8×Φ15

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
