序号

产品技术参数

1

额定载荷

5-2000kN

2

综合精度

0.05%F.S;0.3%F.S

3

灵敏度

2.0mV/V

4

零点输出

≤0.1%F.S

5

输入阻抗

770±20Ω

6

输出阻抗

701±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-30~70℃

10

安全过载

120％F.S

 11

极限载荷

200%F.S

12

材质

合金钢

13

激励电压

10V(DC)

14

密封等级

IP66/IP67

15

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）

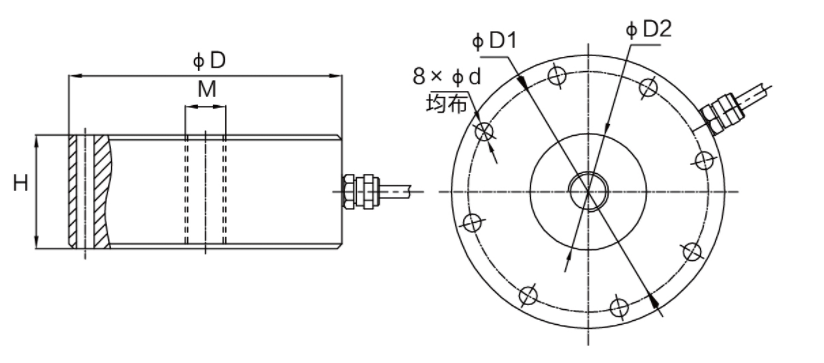

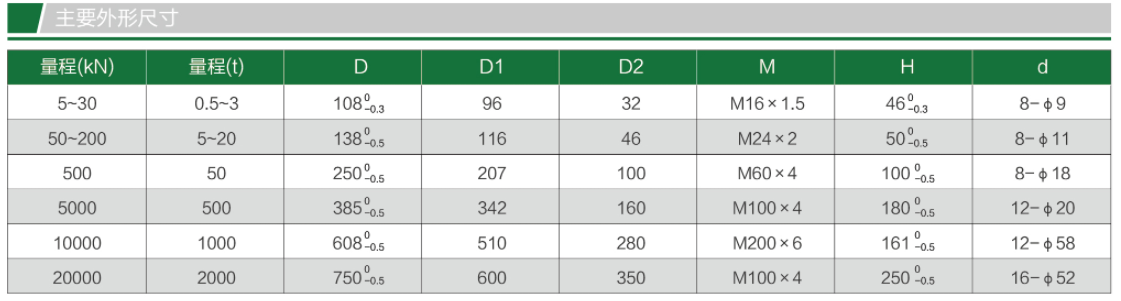

型号

量程（kN）

量程（t）

D

D1

D2

H

M

Φ

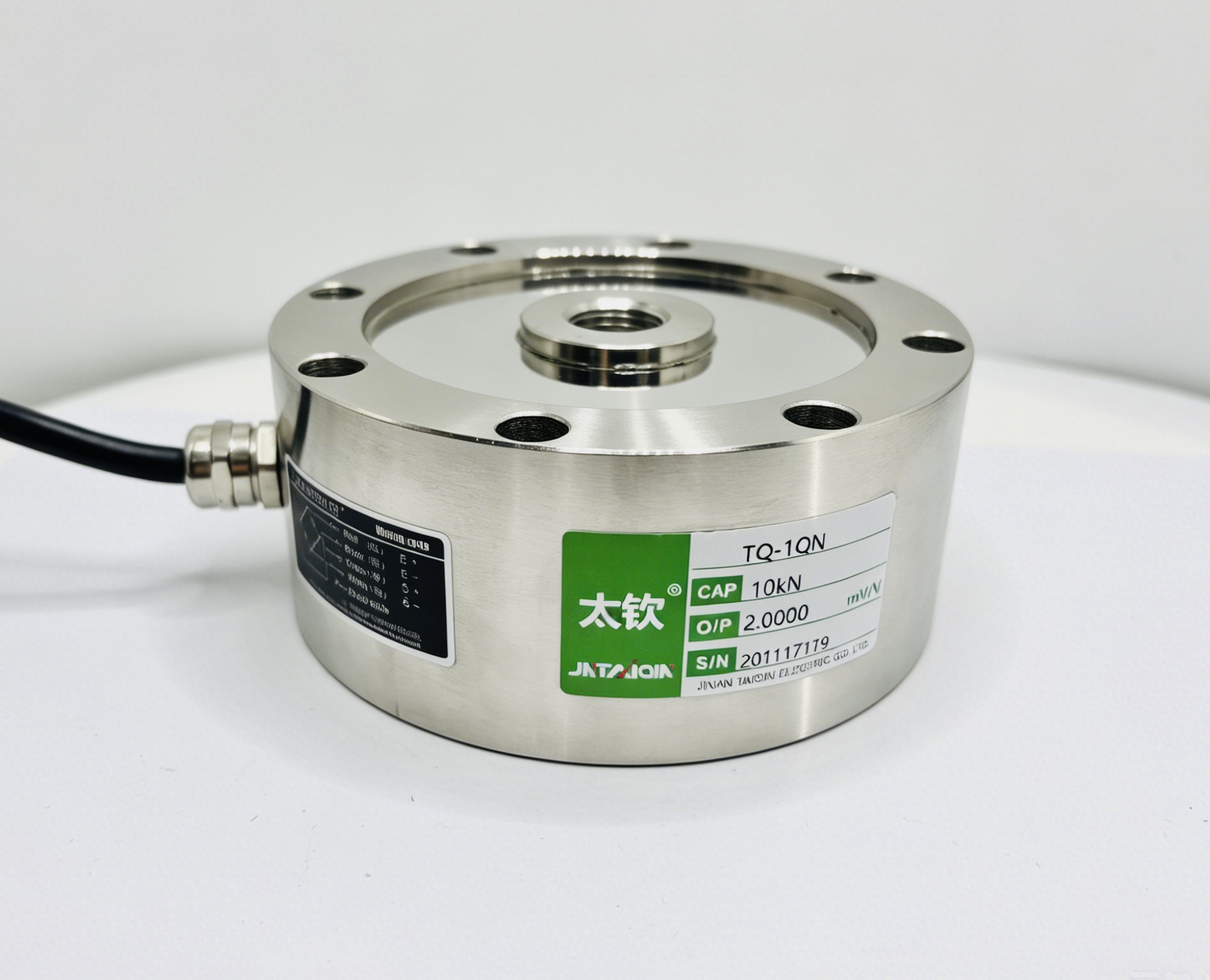

TQ-1QN

5-30

0.5-3

108

96

32

46

M16×1.5

8×Φ9

50-200

5-20

138

116

46

60

M24×2

8×Φ11

500

50

250

207

100

100

M60×4

8×Φ18

1000-2000

100-200

310

260

138

120

M76×4

16×Φ22

2000-3000

200-300

350

300

200

150

M100×4

8×Φ26

5000

500

385

342

160

180

M100×4

12×Φ20

7500

750

560

460

260

140

M180×6

12×Φ50

10000

1000

608

510

280

161

M200×6

12×Φ58

20000

2000

750

600

350

250

M100×4

16×Φ52
