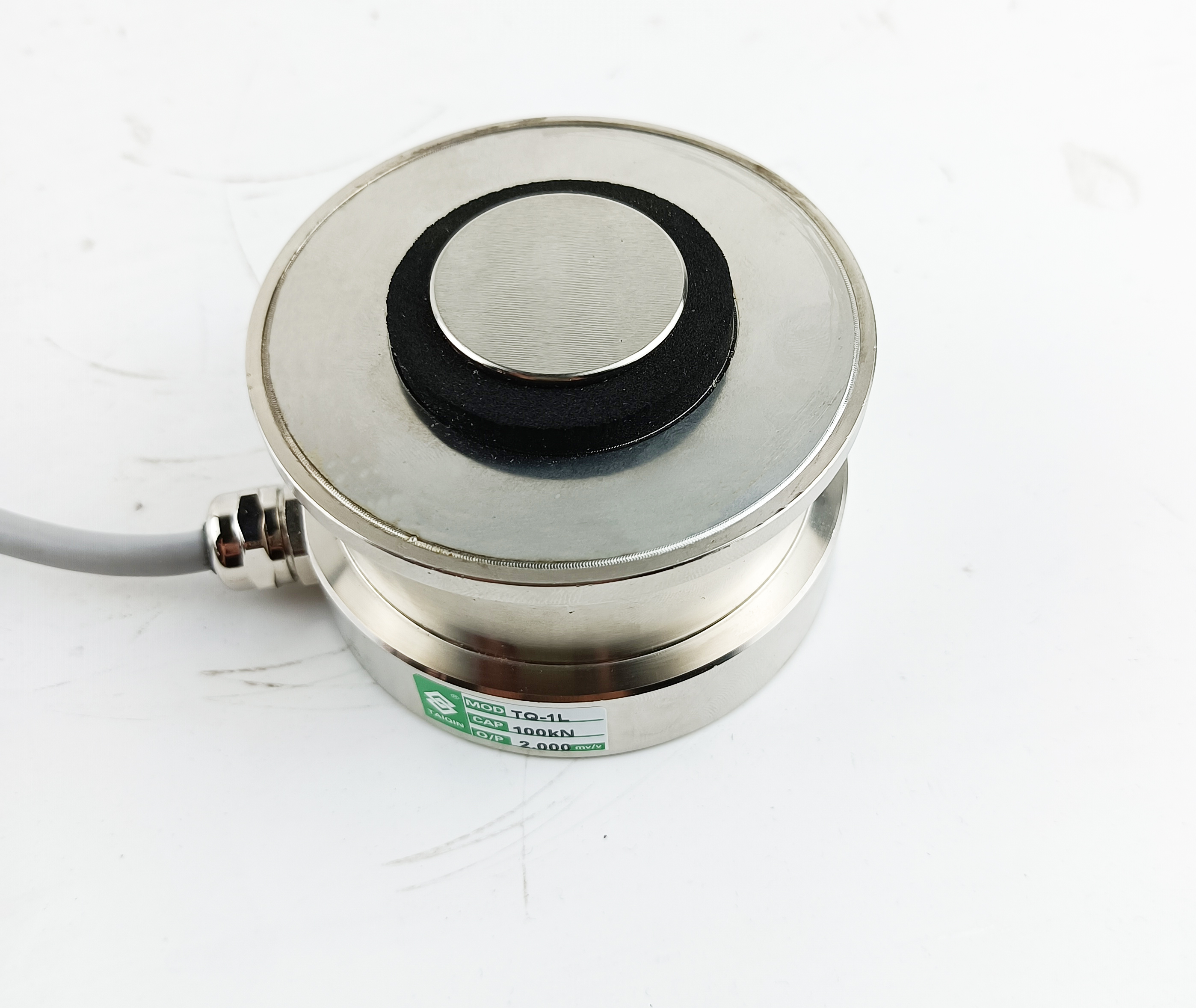

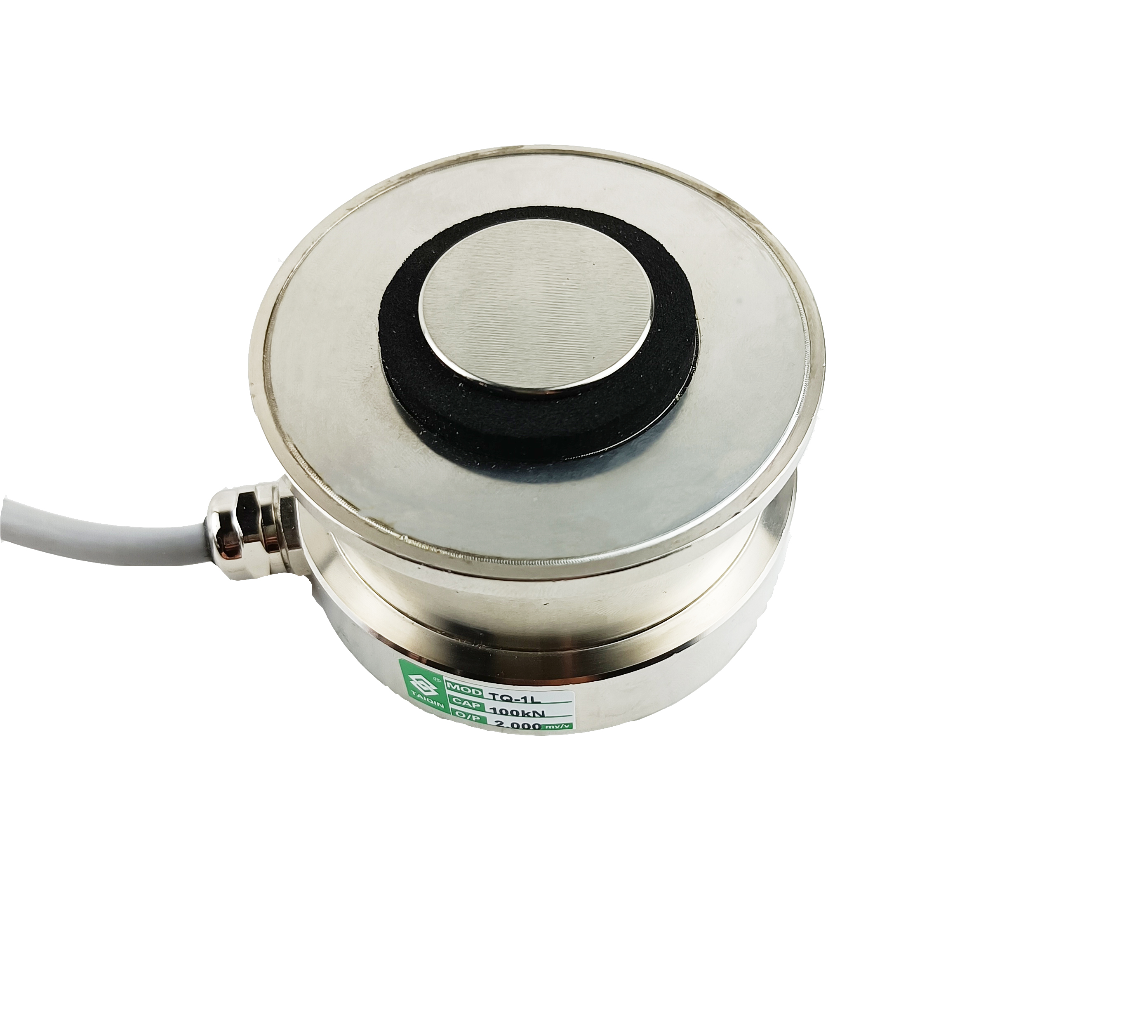

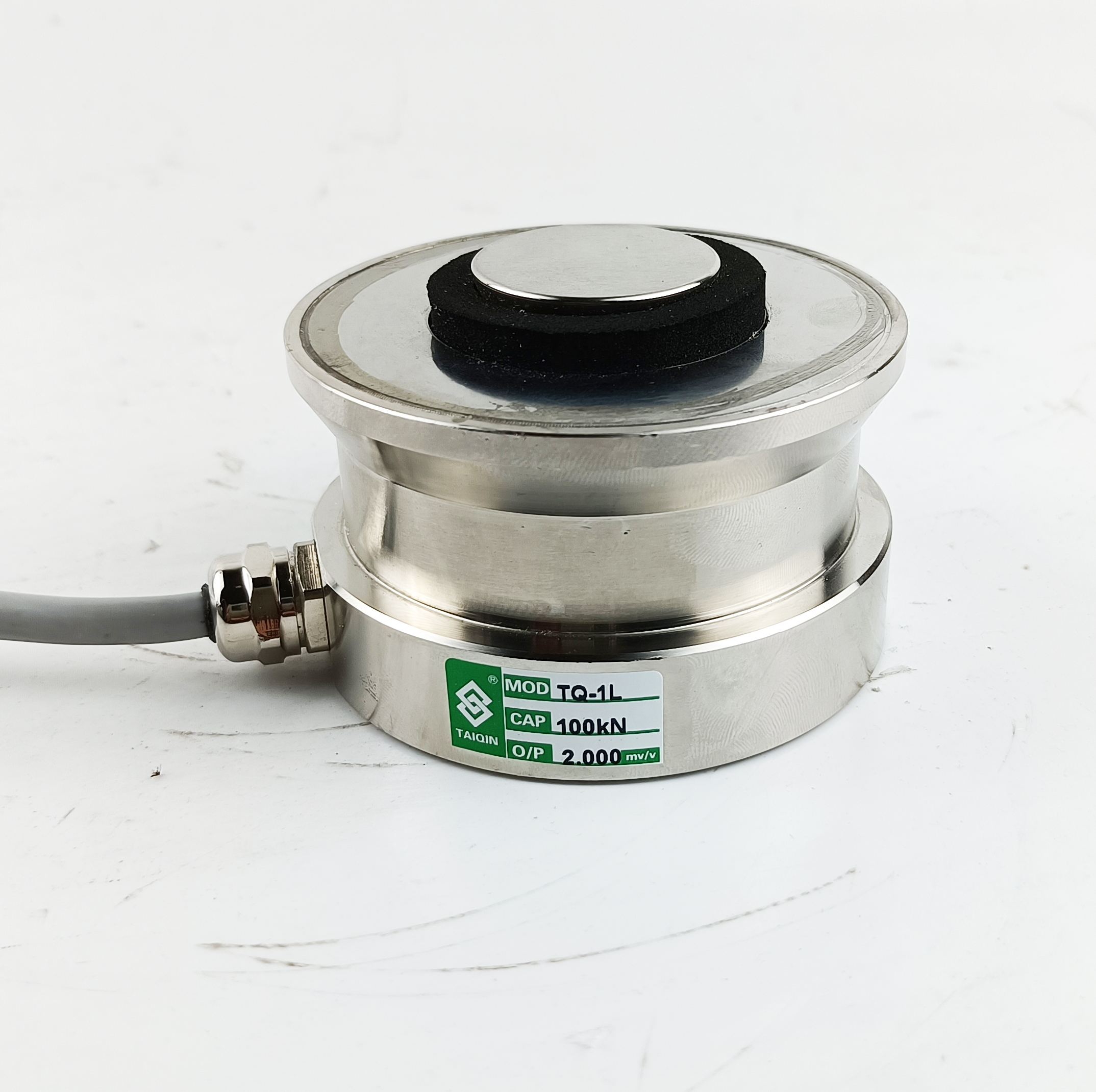

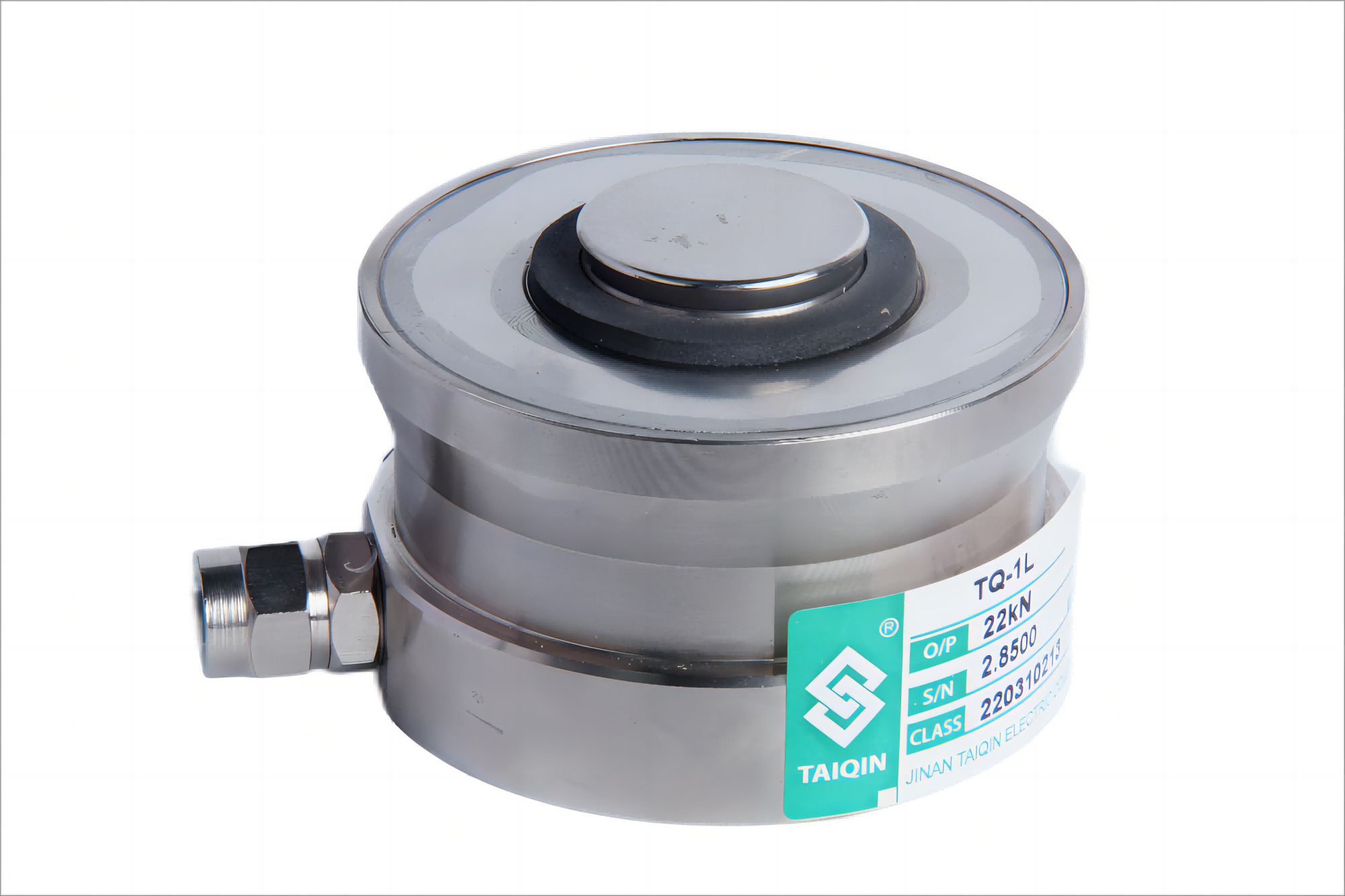

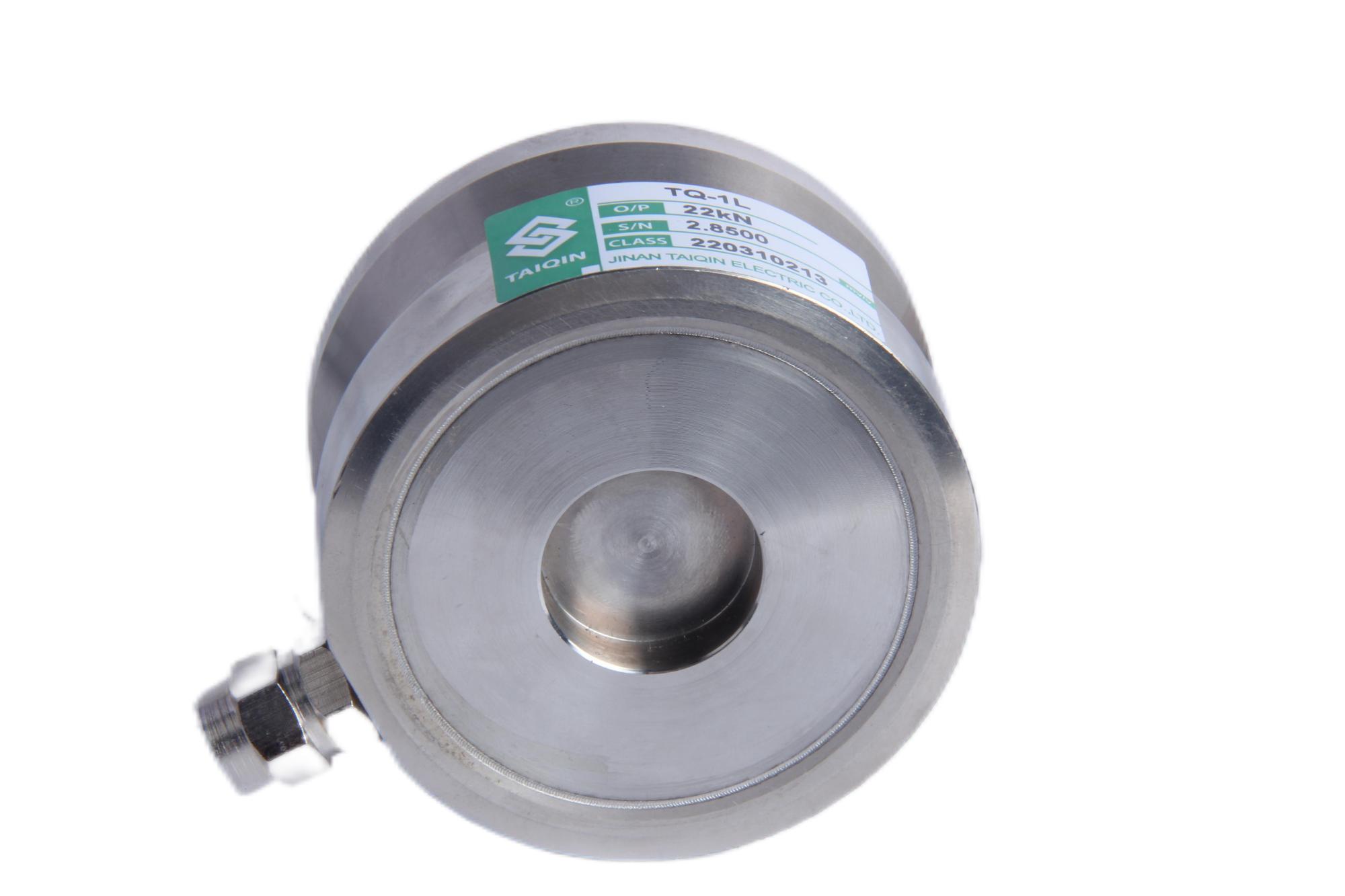

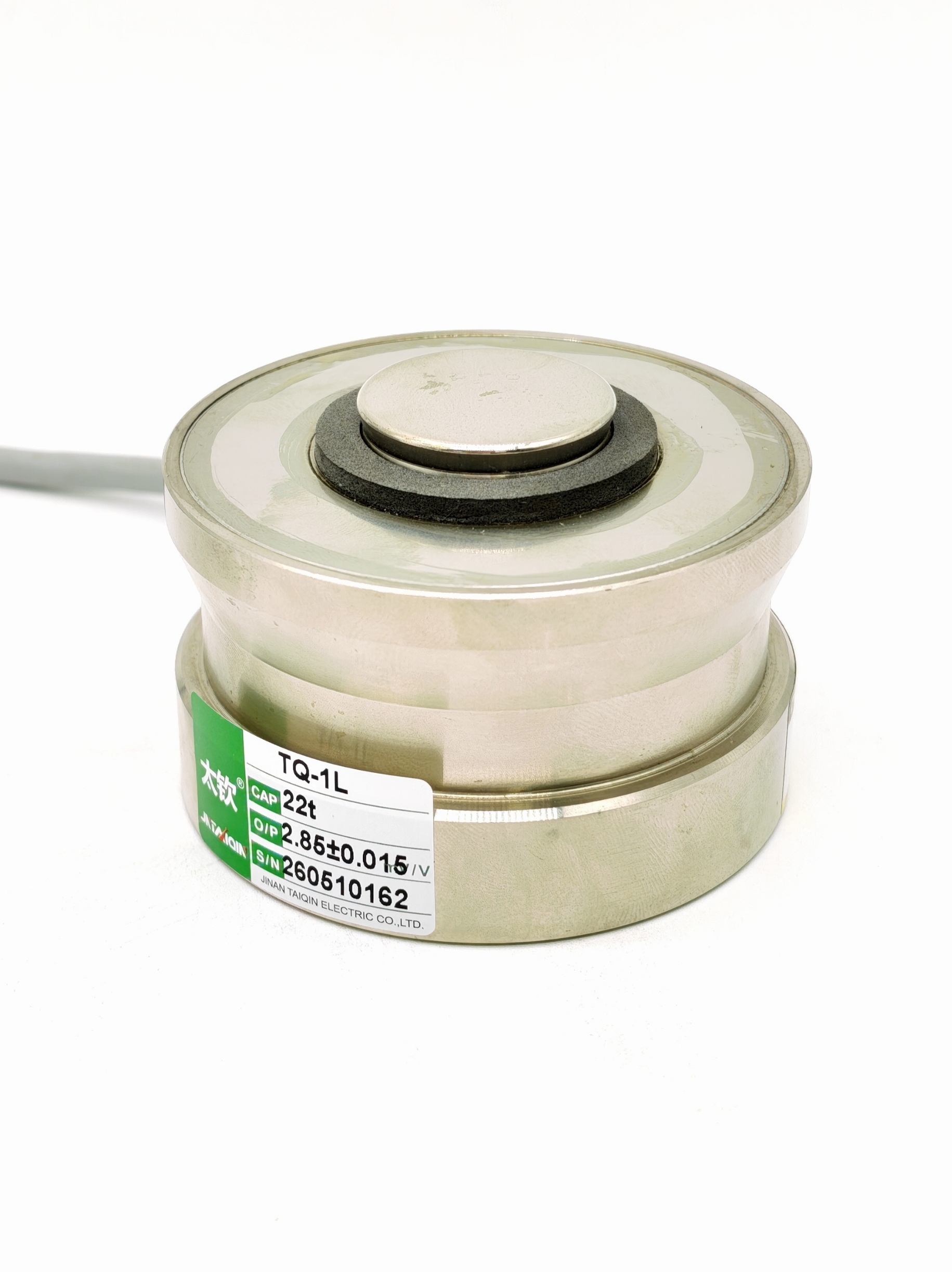

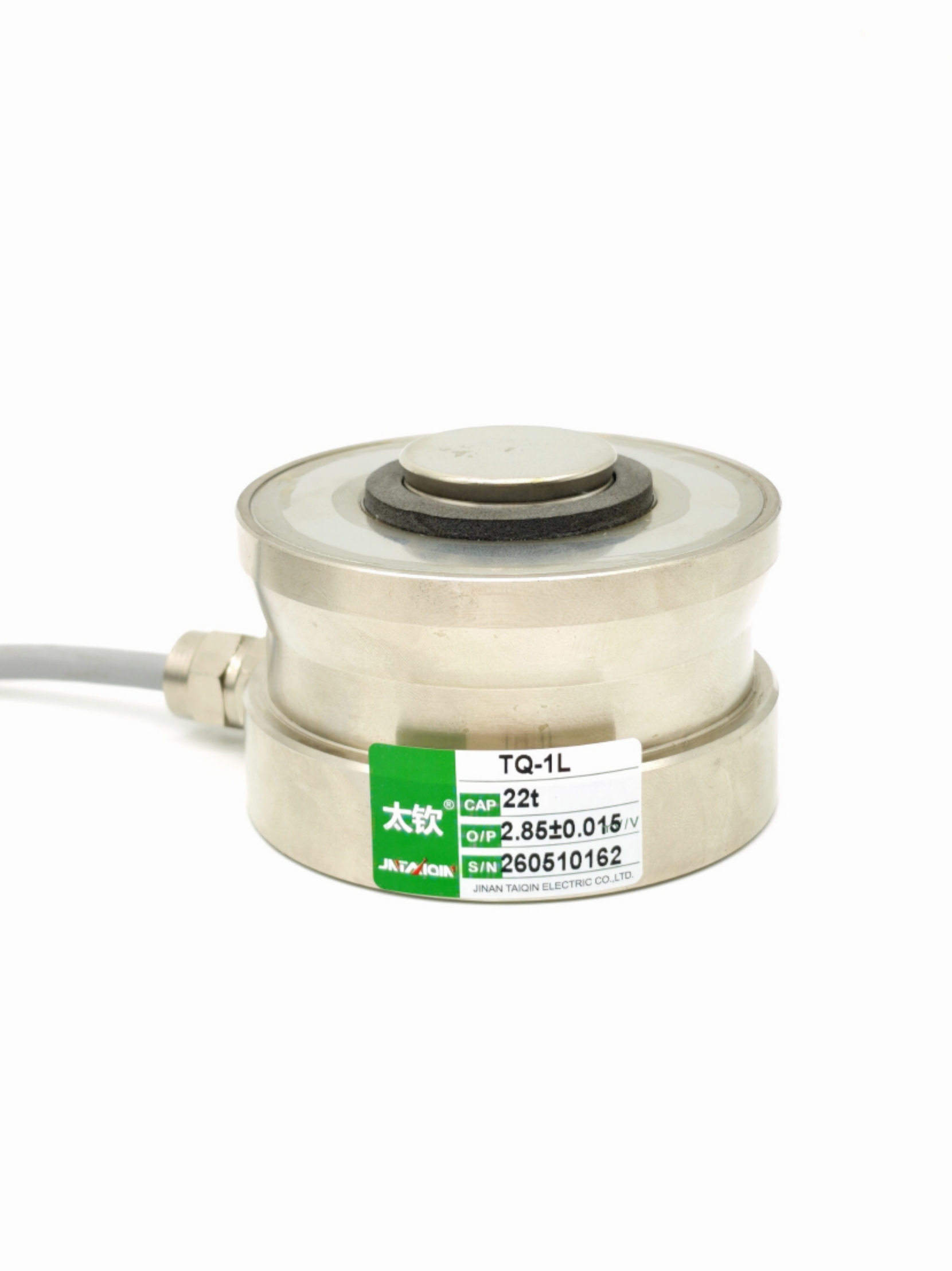

TQ-1L轮辐式称重传感器

编号:10115
查看:
发布:2019-01-30

TQ-1L扭环式传感器外形尺寸小、量程覆盖面大、精度高;安装方便、抗偏载能力强、抗冲击性能好,防潮密封,适应恶劣环境。 TQ-1L扭环式传感器广泛应用于汽车衡、料斗秤、配料秤等行业。


拨打电话
Call
在线咨询
Service


产品特点:TQ-1L扭环式传感器外形尺寸小、量程覆盖面大、精度高;安装方便、抗偏载能力强、抗冲击性能好,防潮密封,适应恶劣环境。

产品用途:TQ-1L扭环式传感器广泛应用于汽车衡、料斗秤、配料秤等行业。

量程: 10kN(1t)22kN(2.2t)47kN(4.7t)100kN(10t)150kN(15t)220kN(22t)330kN(33t)470kN(47t)、680kN(68t)、1000kN(100t)1500kN(150t)2200kN(220t)3300kN(330t)4700kN(470t)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

10kN-4700kN(1t-470t)

2

综合精度

≤0.05%F.S

3

灵敏度

2.85mV/V±1%

4

零点输出

0.1%F.S

5

输入阻抗

1450±10Ω

6

输出阻抗

1402±5Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

工作温度范围

-30~70℃

10

材质

合金钢/不锈钢

11

推荐激励电压

10V(DC)

12

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)



型号

量程(kN)

量程(t)

ΦA

ΦB

ΦC

H

J

K

TQ-1L

10-47

1-4.7

49

20

60

43

--

7.5

100

10

74

30

75

50

7

6.5

150

15

75

30

75

50

7

6.5

220

22

75

30

75

50

7

6.5

330

33

95

40

95

65

7

10

470

47

130

60

130

75

7

14

680

68

130

60

130

85

7

14

1000

100

150

70

150

90

7

16

1500

150

150

70

150

100

7

16

2200

220

225

100

225

130

10

24

3300

330

225

100

225

130

10

24

4700

470

270

120

270

170

10

28


图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
