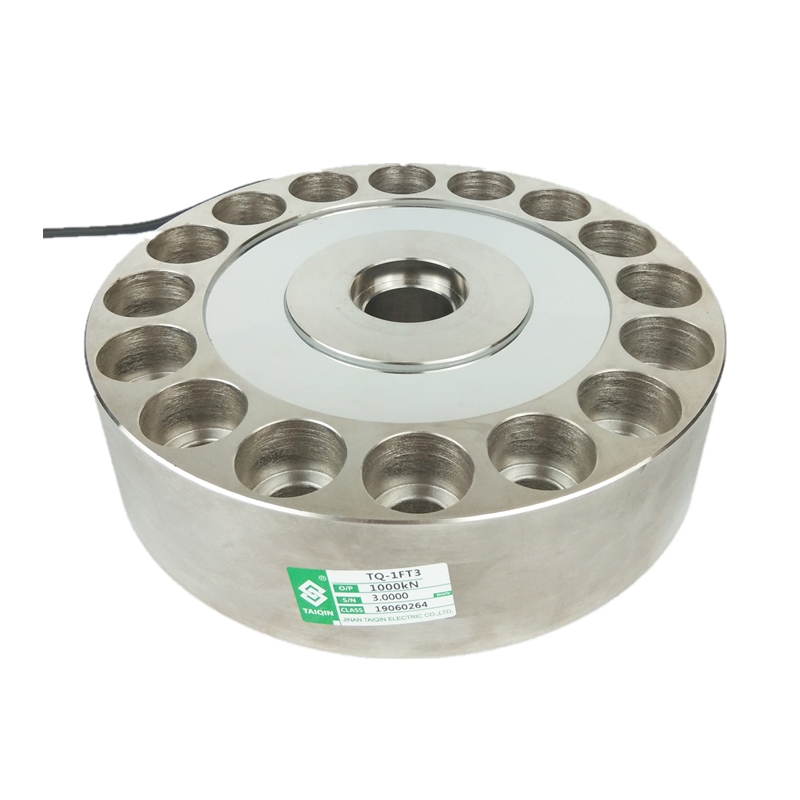

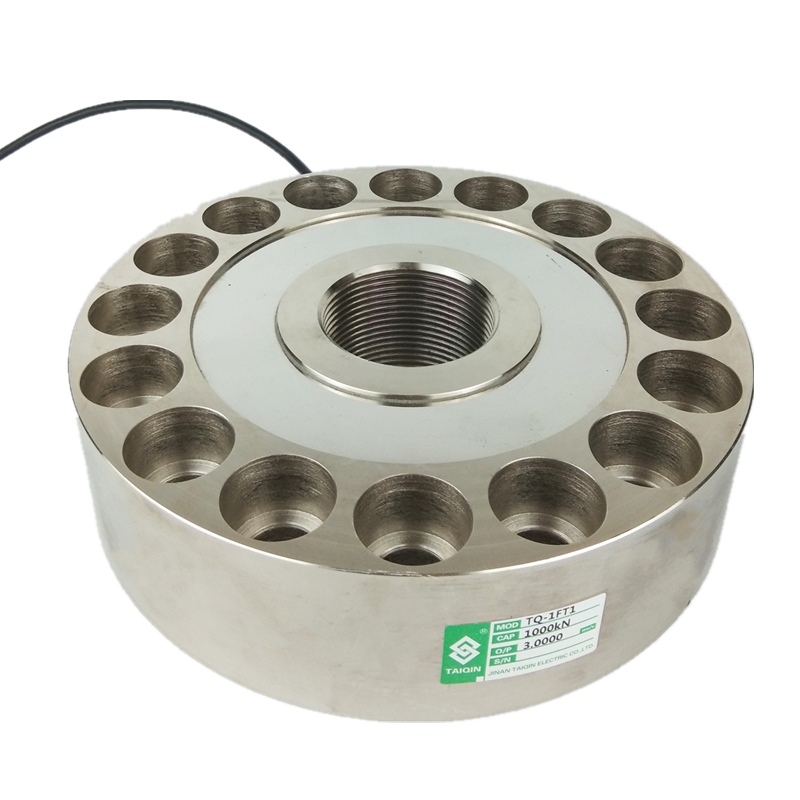

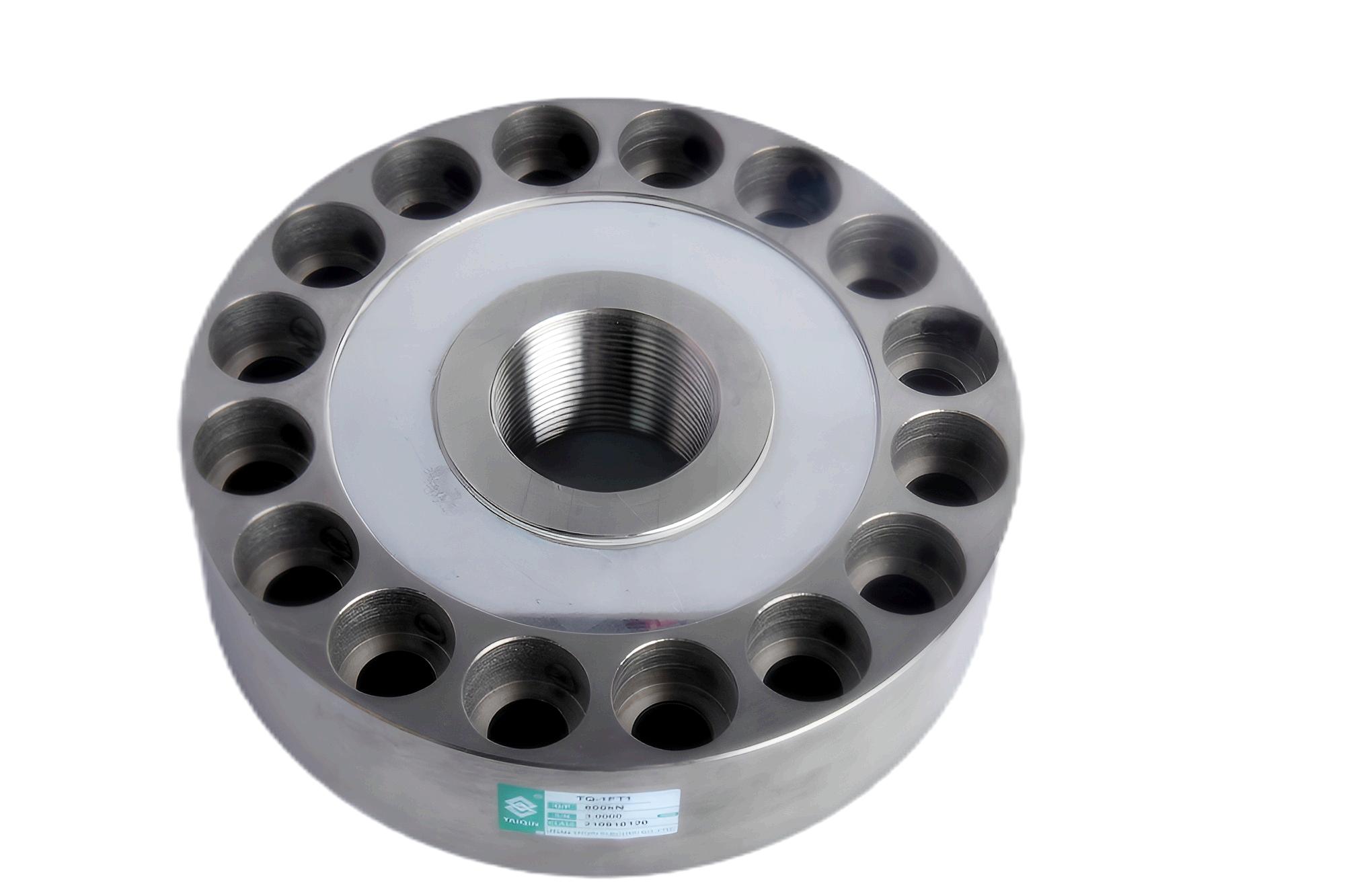

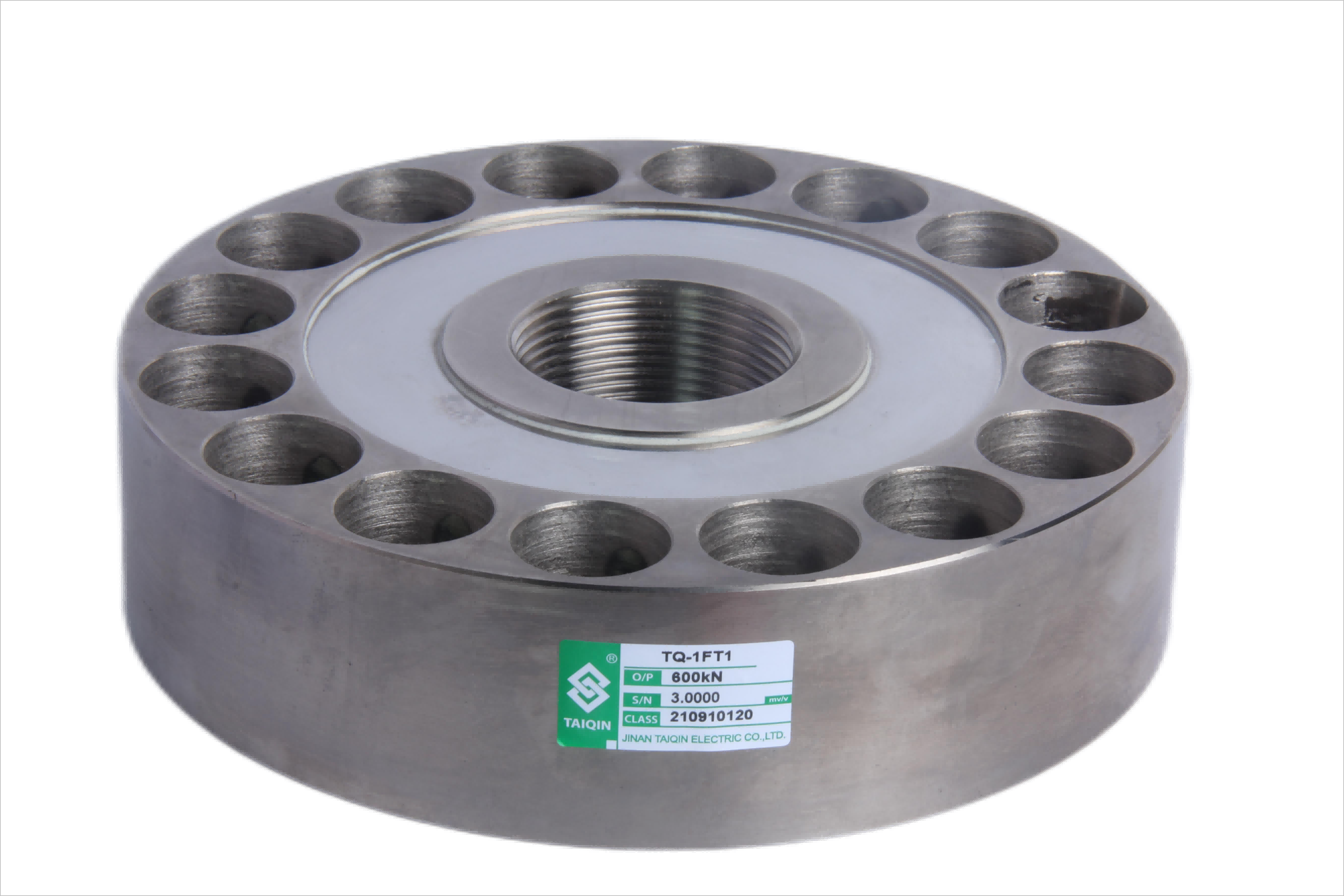

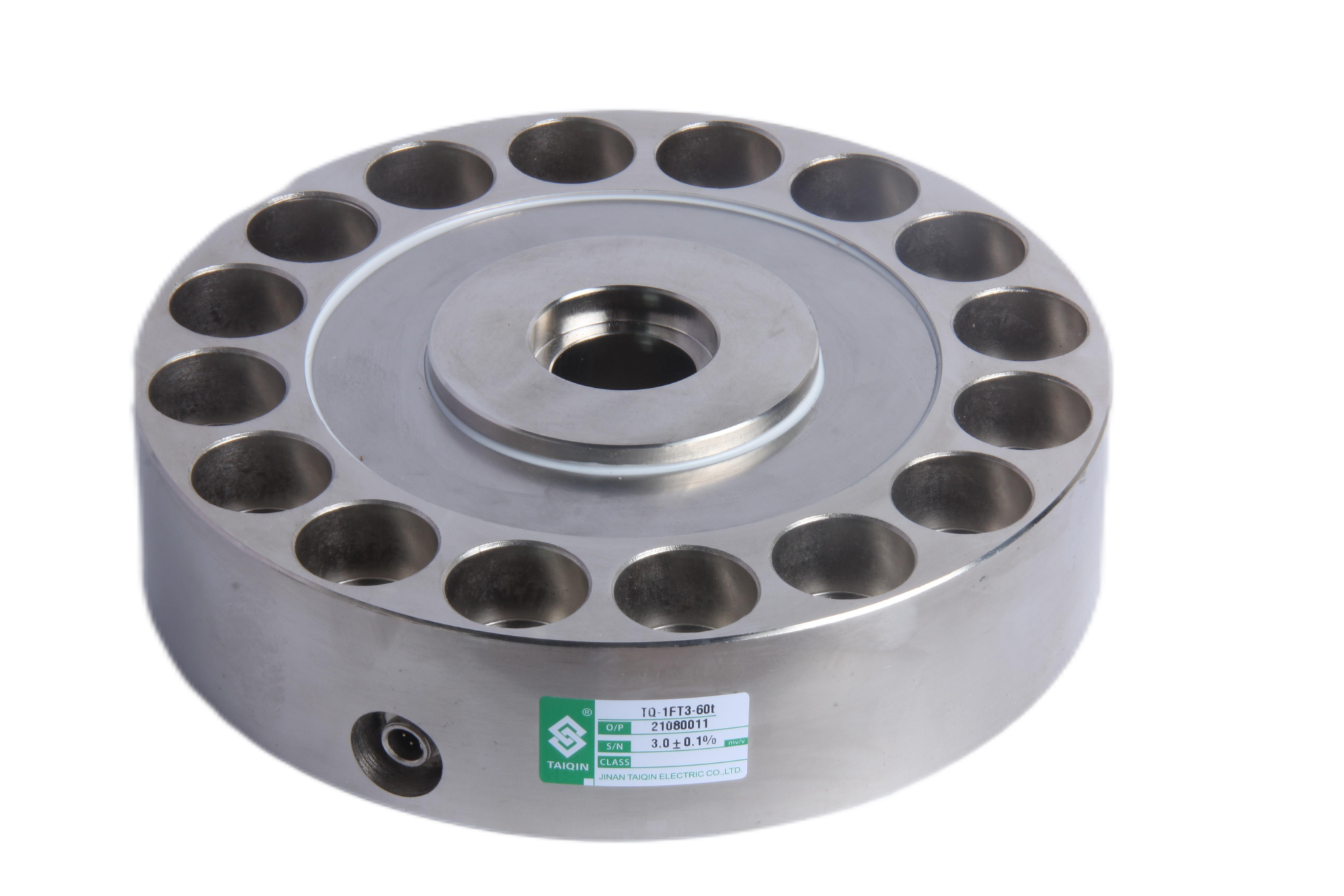

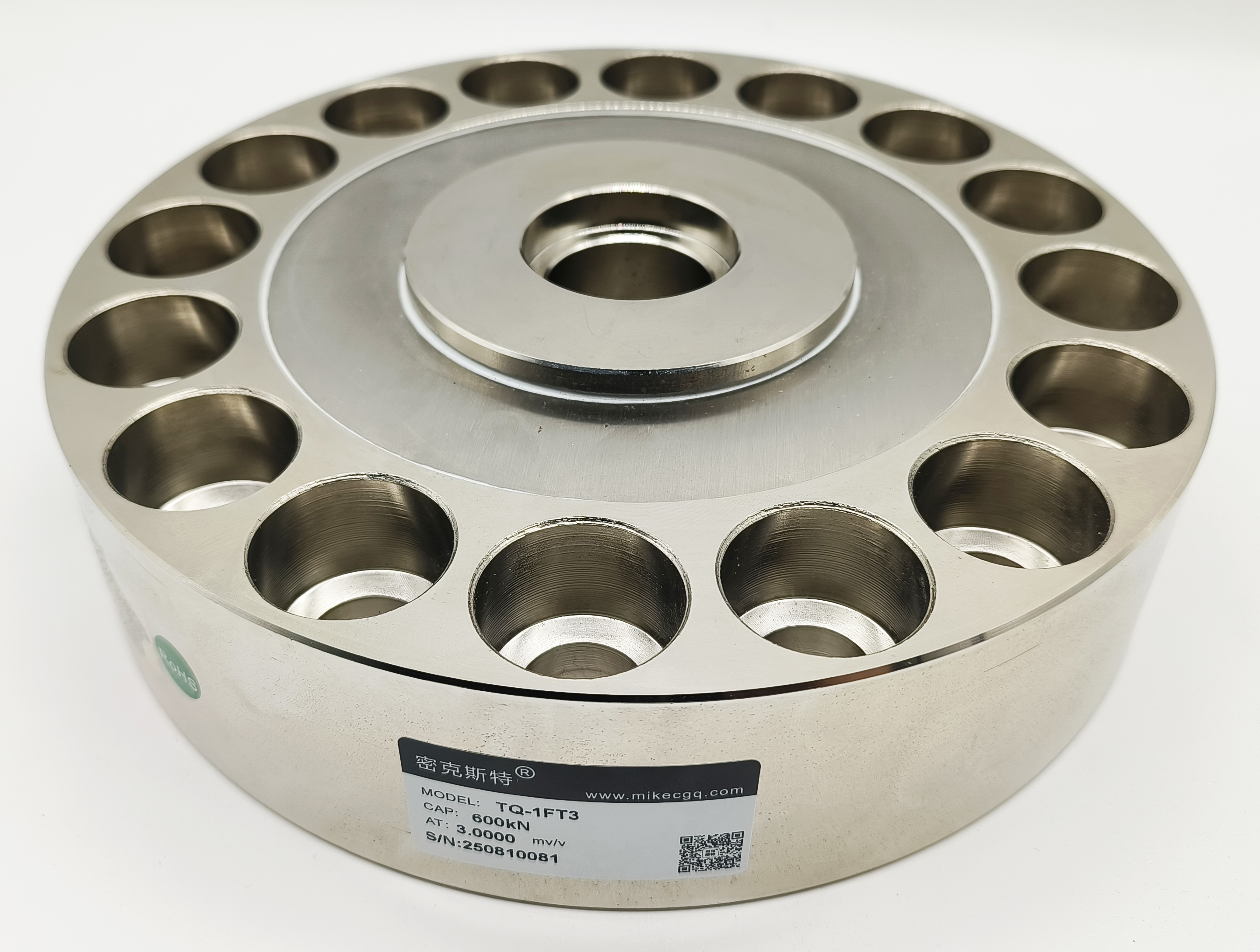

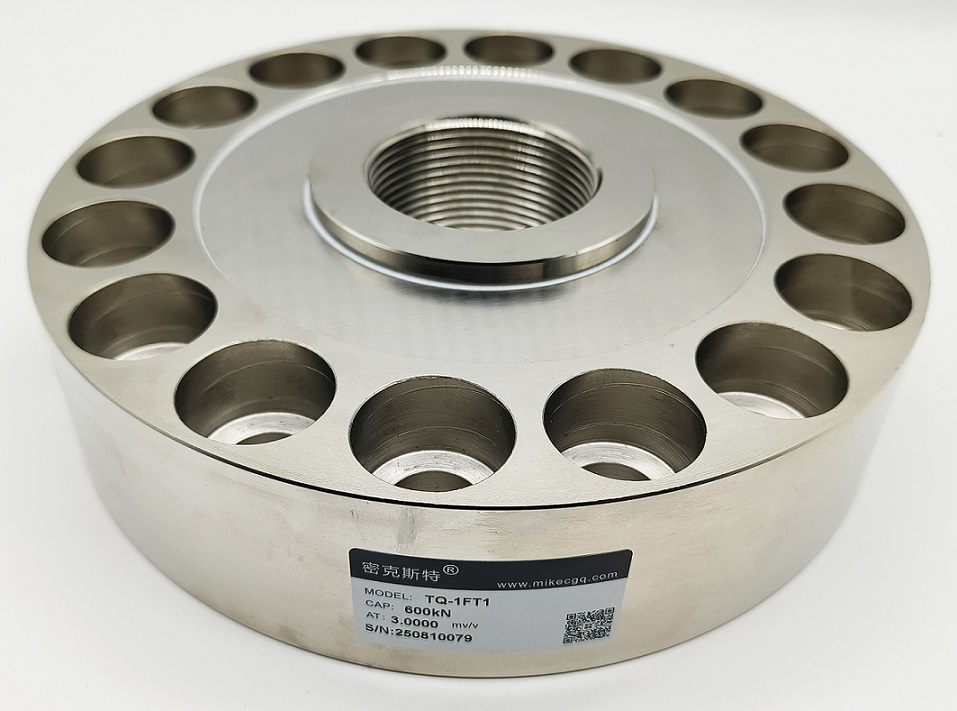

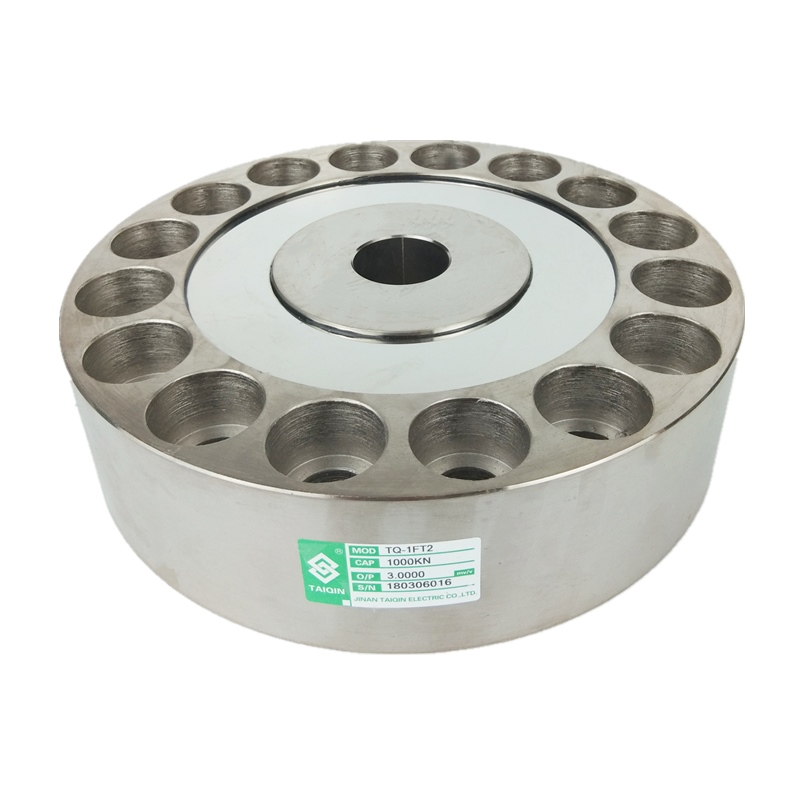

TQ-1FT轮辐式测力传感器

编号：10111
查看：
发布：2021-08-05

TQ-1FT内螺纹轮辐式测力传感器采用低截面的紧凑设计，合金钢无电解镀镍处理，具有高输出小变形，偏心加载补偿等特点。 TQ-1FT内螺纹轮辐式测力传感器适用于试验机等力量测量。


拨打电话
Call 在线咨询
Service



产品特点：TQ-1FT内螺纹轮辐式测力传感器采用低截面的紧凑设计，合金钢无电解镀镍处理，具有高输出小变形，偏心加载补偿等特点。
产品用途：TQ-1FT内螺纹轮辐式测力传感器适用于试验机等力量测量。
量程：600 kN(60t)、1000 kN(100t)

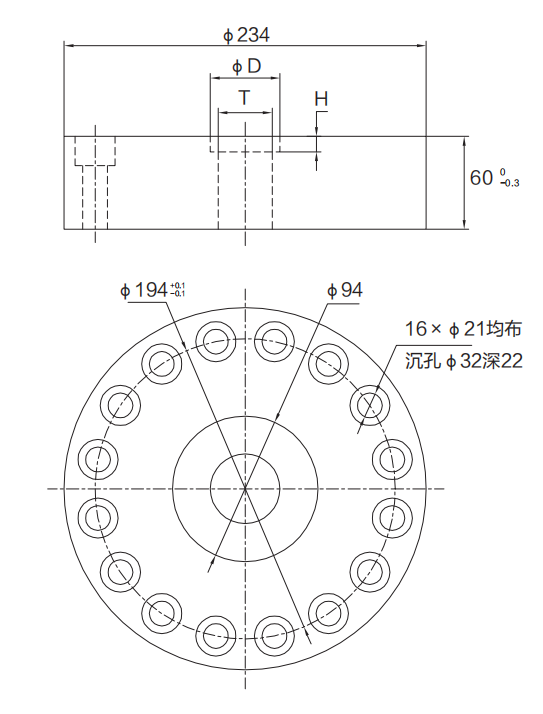

技术参数及外形尺寸：


序号

产品技术参数

1

额定载荷

60-100t

2

综合精度

0.05;0.1%F.S

3

灵敏度

3.0mV/V

4

零点输出

≤0.1%F.S

5

输入阻抗

770±20Ω

6

输出阻抗

701±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-30~70℃

10

安全过载

120％F.S

 11

极限载荷

200%F.S

12

材质

合金钢

13

激励电压

10V(DC)

14

密封等级

IP67

15

电缆

6m/10m

16

接线方式

红……E+（电源正）

黑……E-（电源负）

绿……S+（信号正）

白……S-（信号负）



型号

量程（kN)

量程(t)

D

T

H

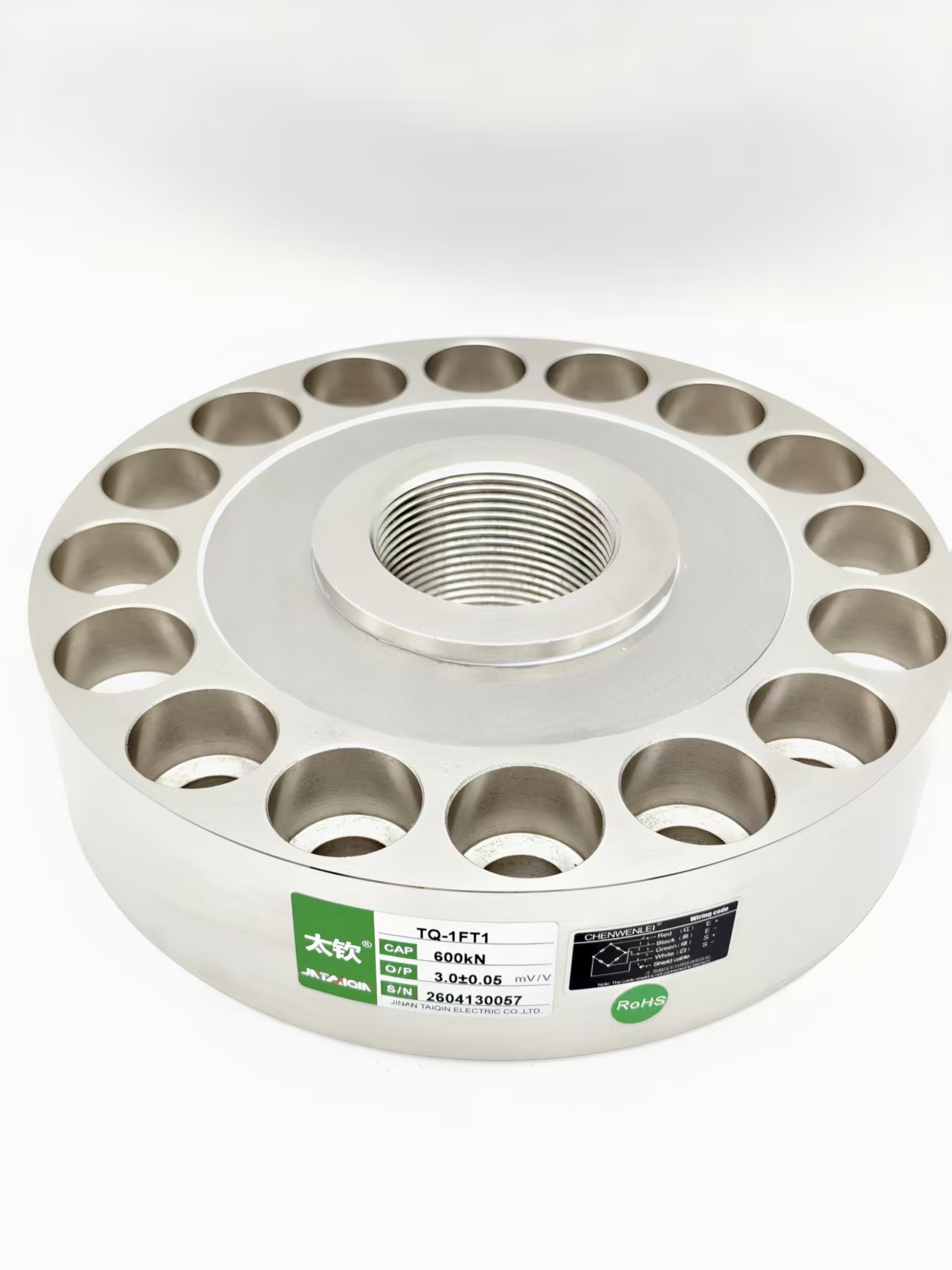

TQ-1FT1

600,1000

60,100

---

M64×3

---

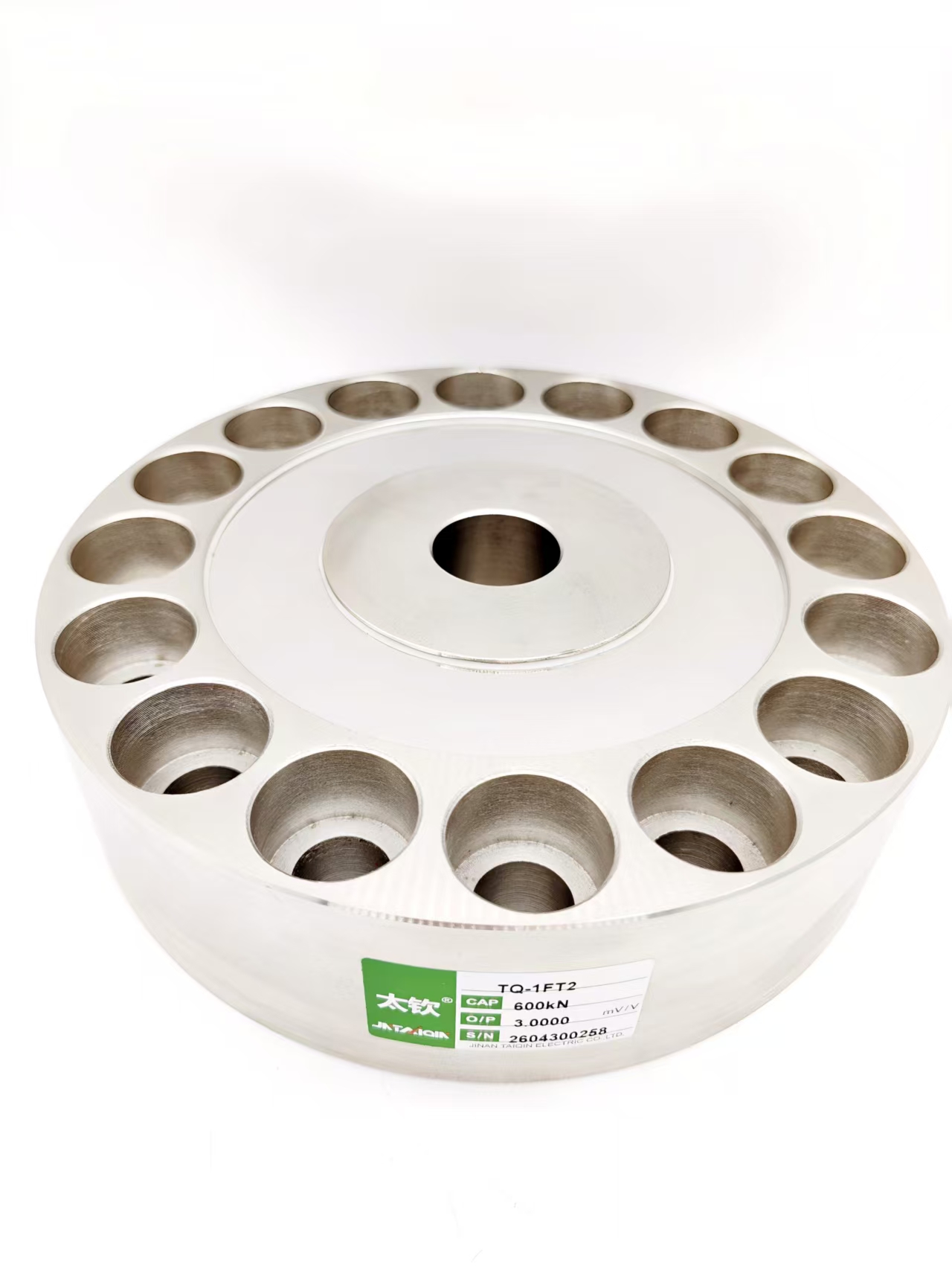

TQ-1FT2

600,1000

60,100

---

Φ35

---

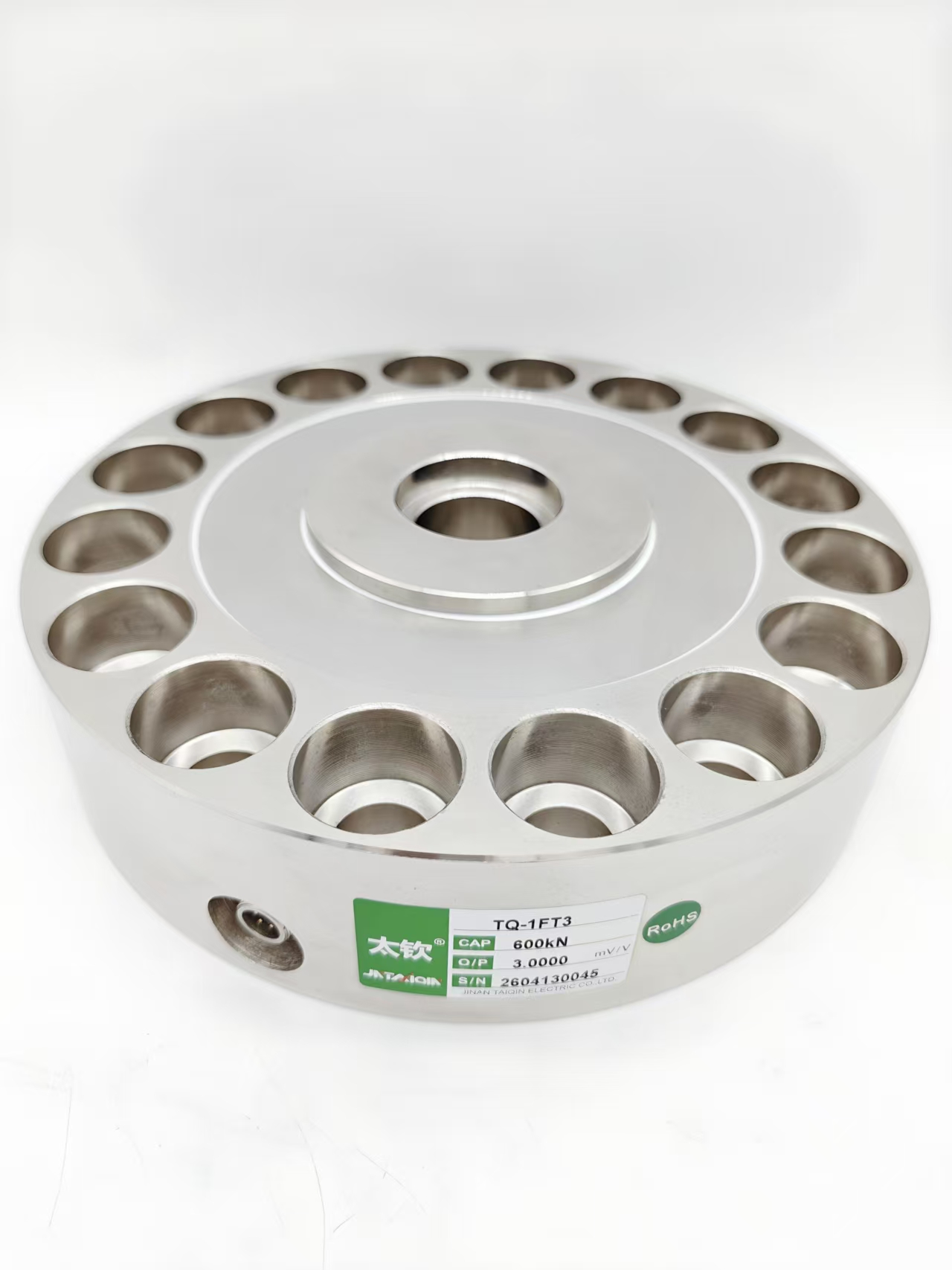

TQ-1FT3

600,1000

60,100

45

Φ35

10


图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
