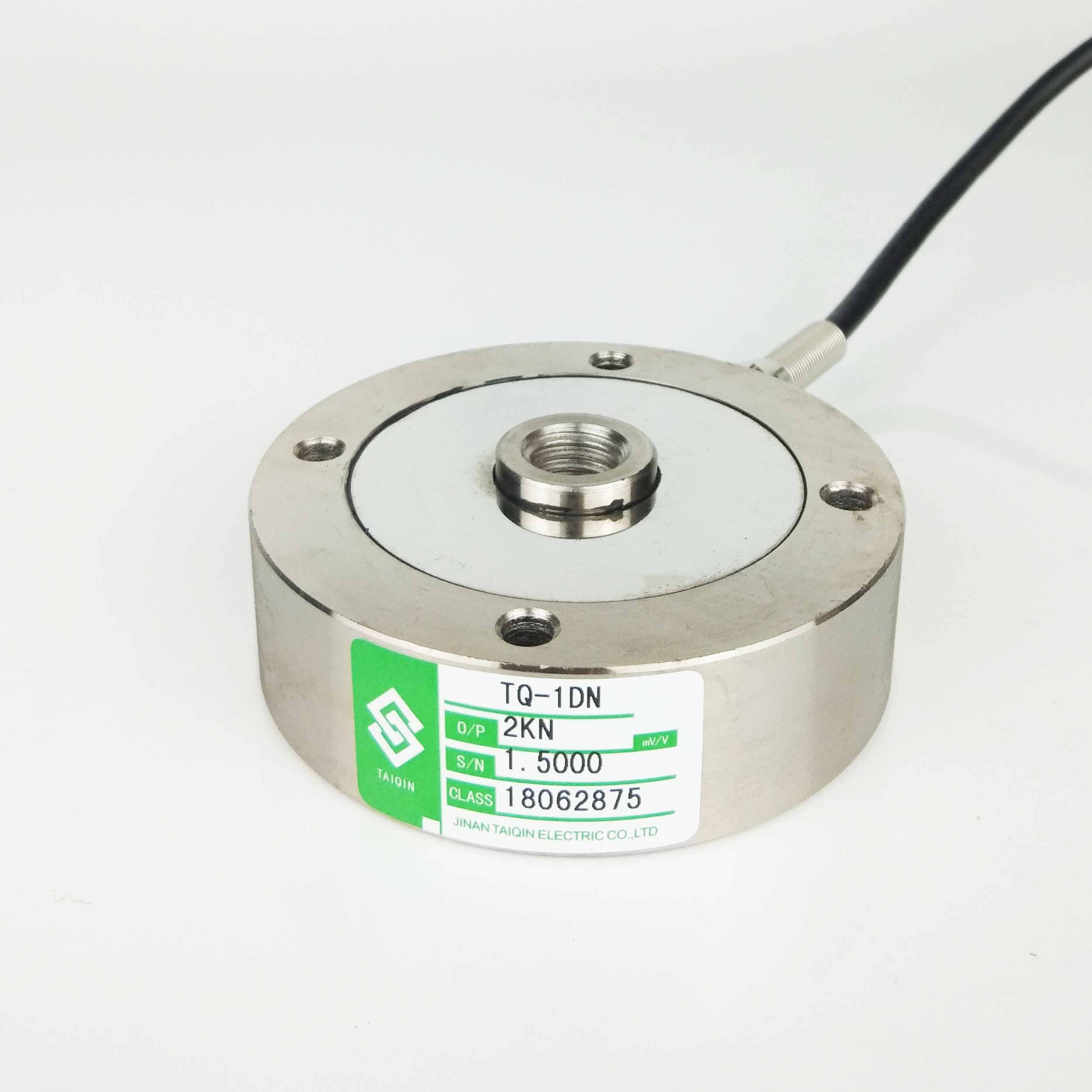

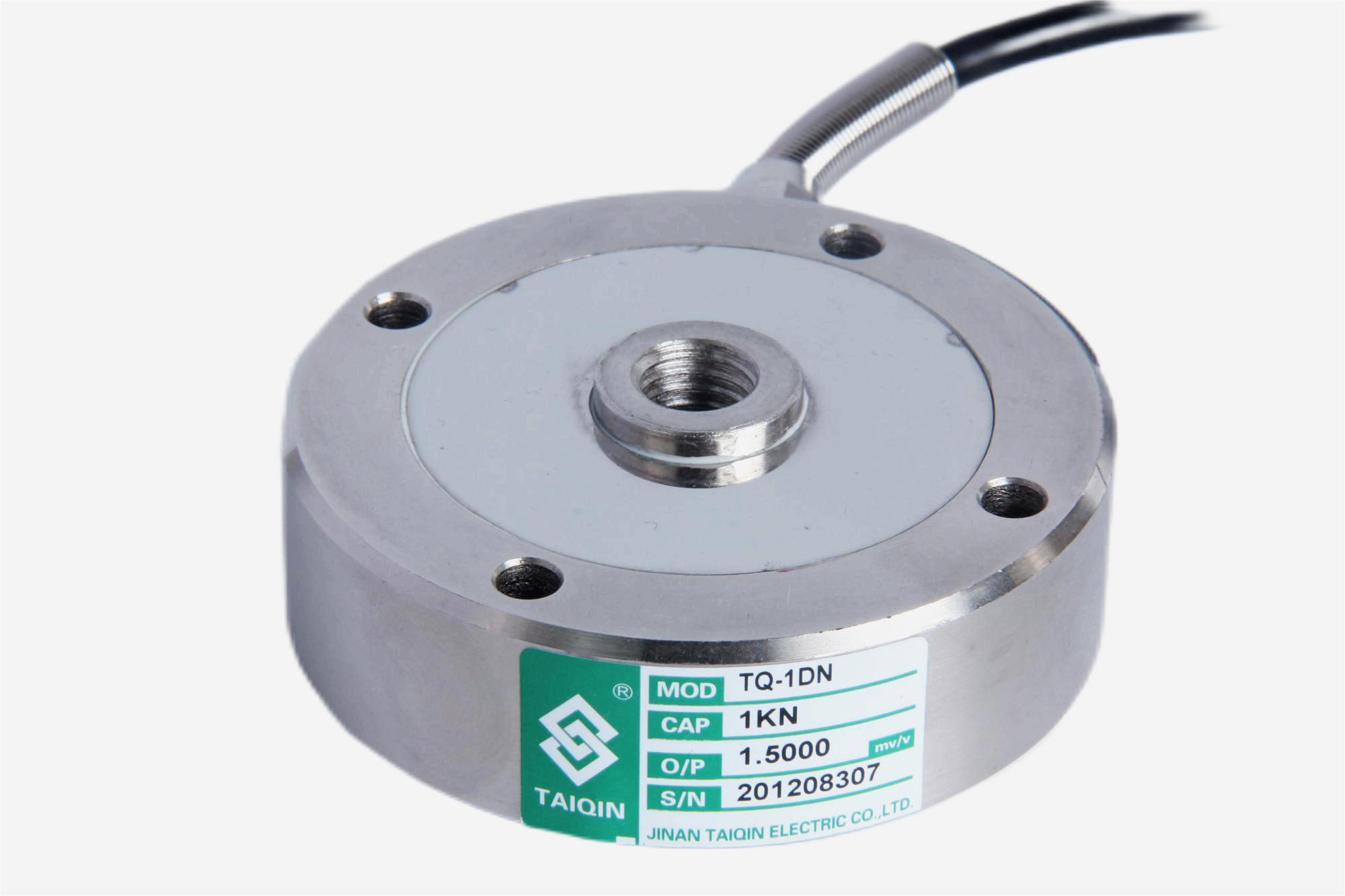

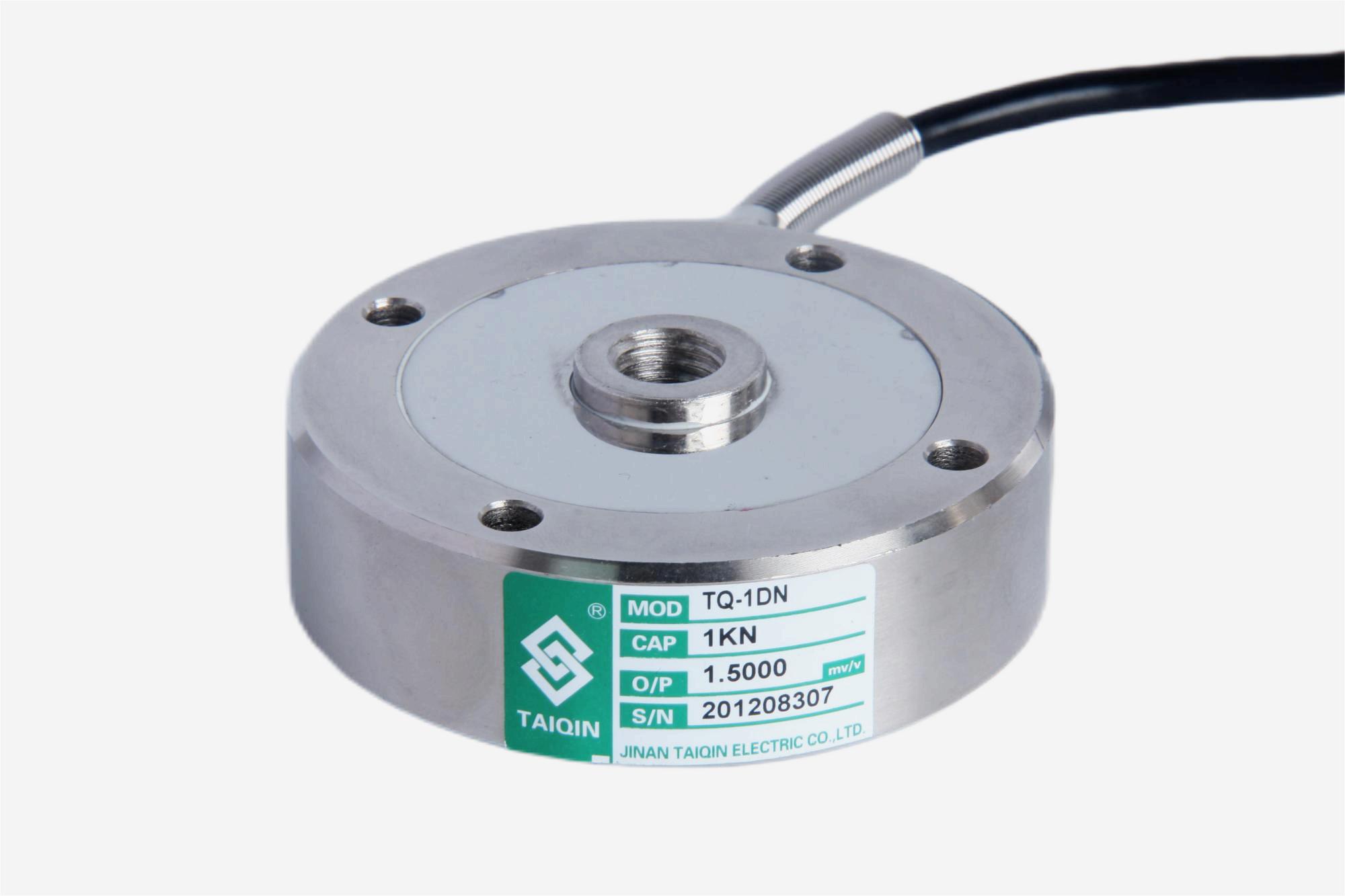

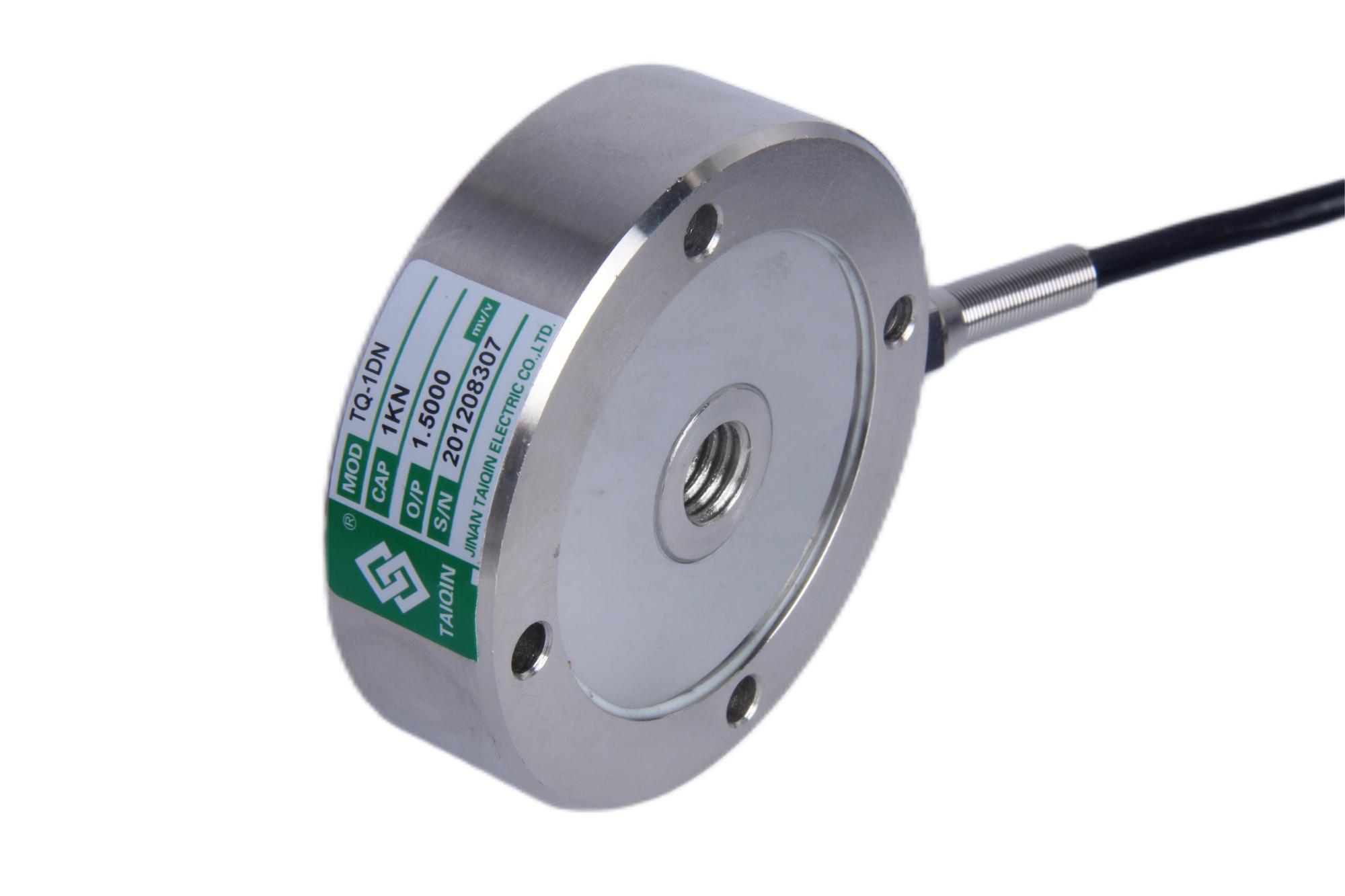

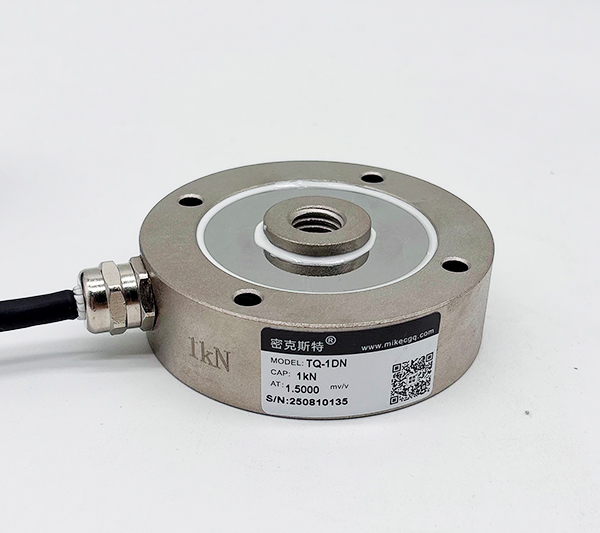

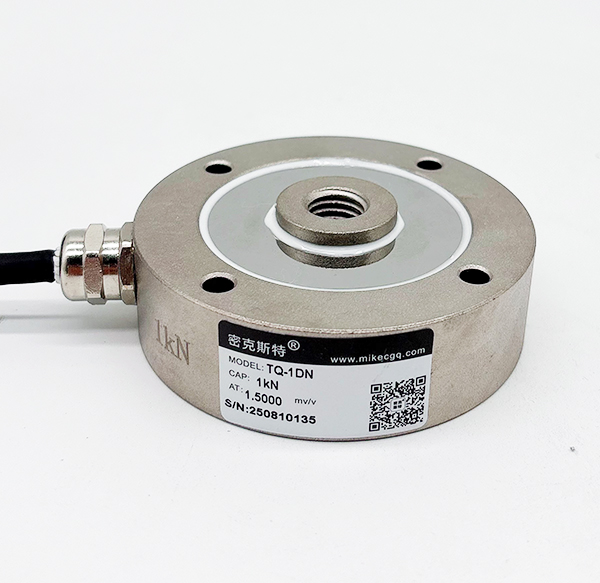

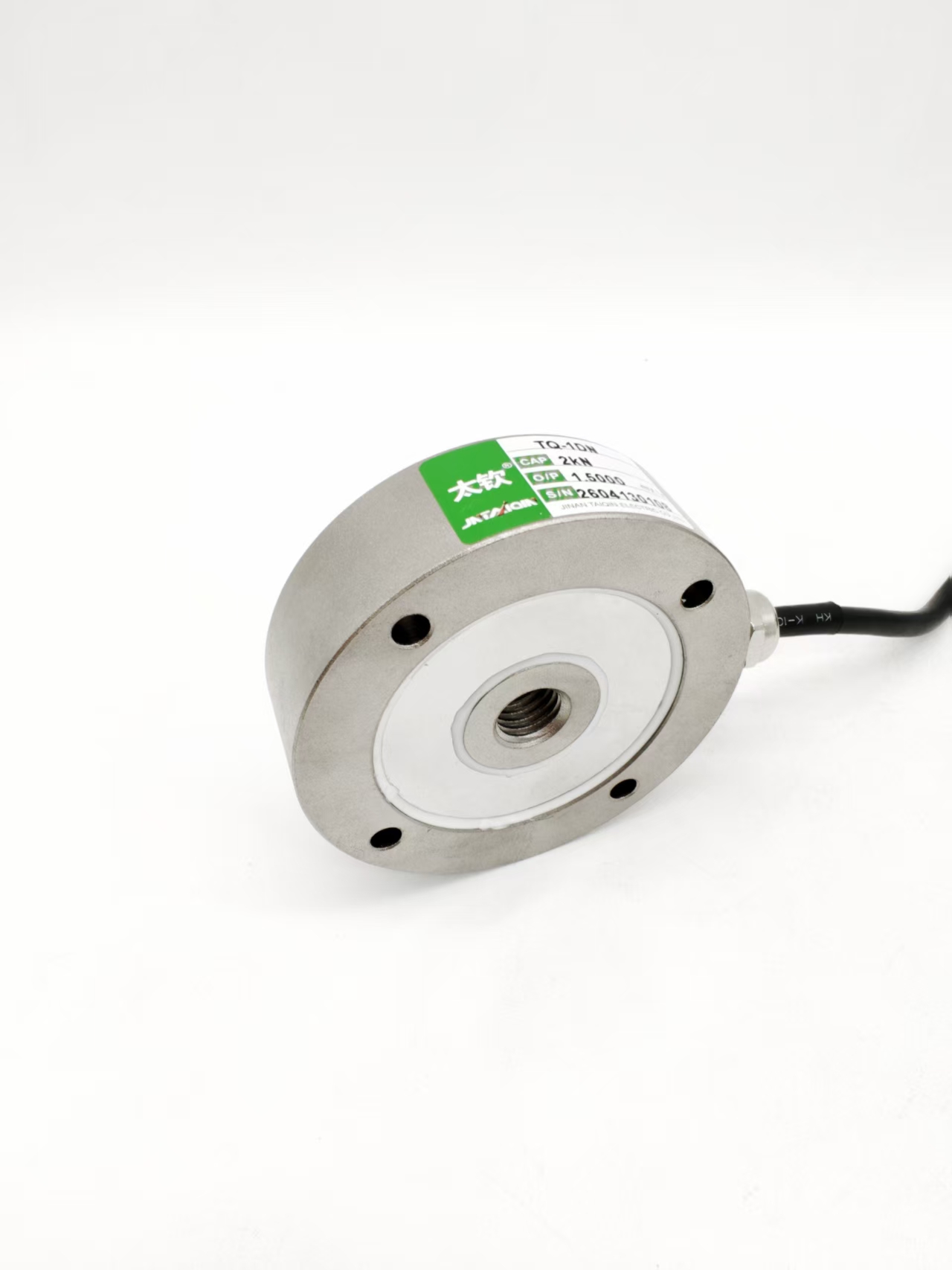

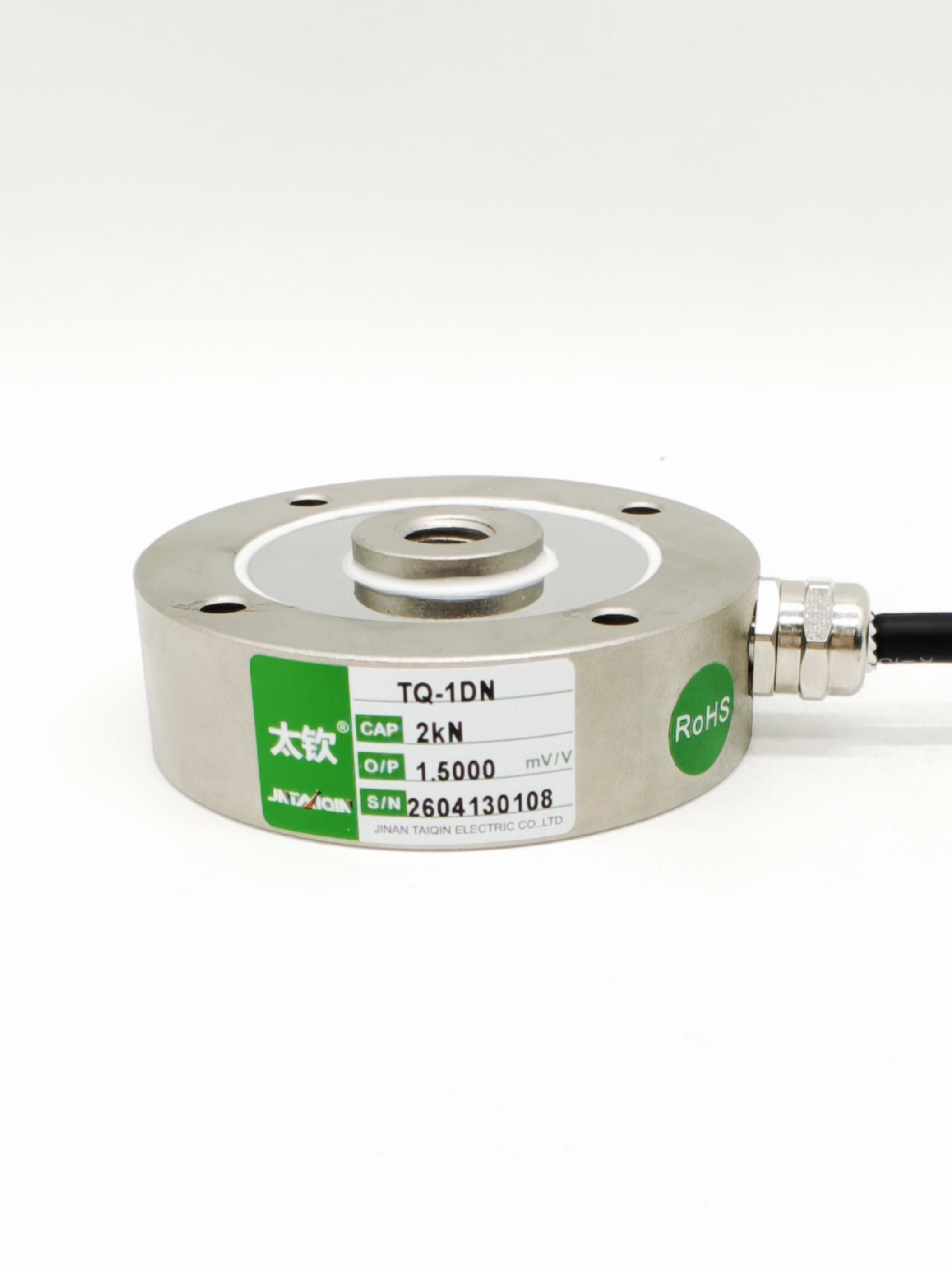

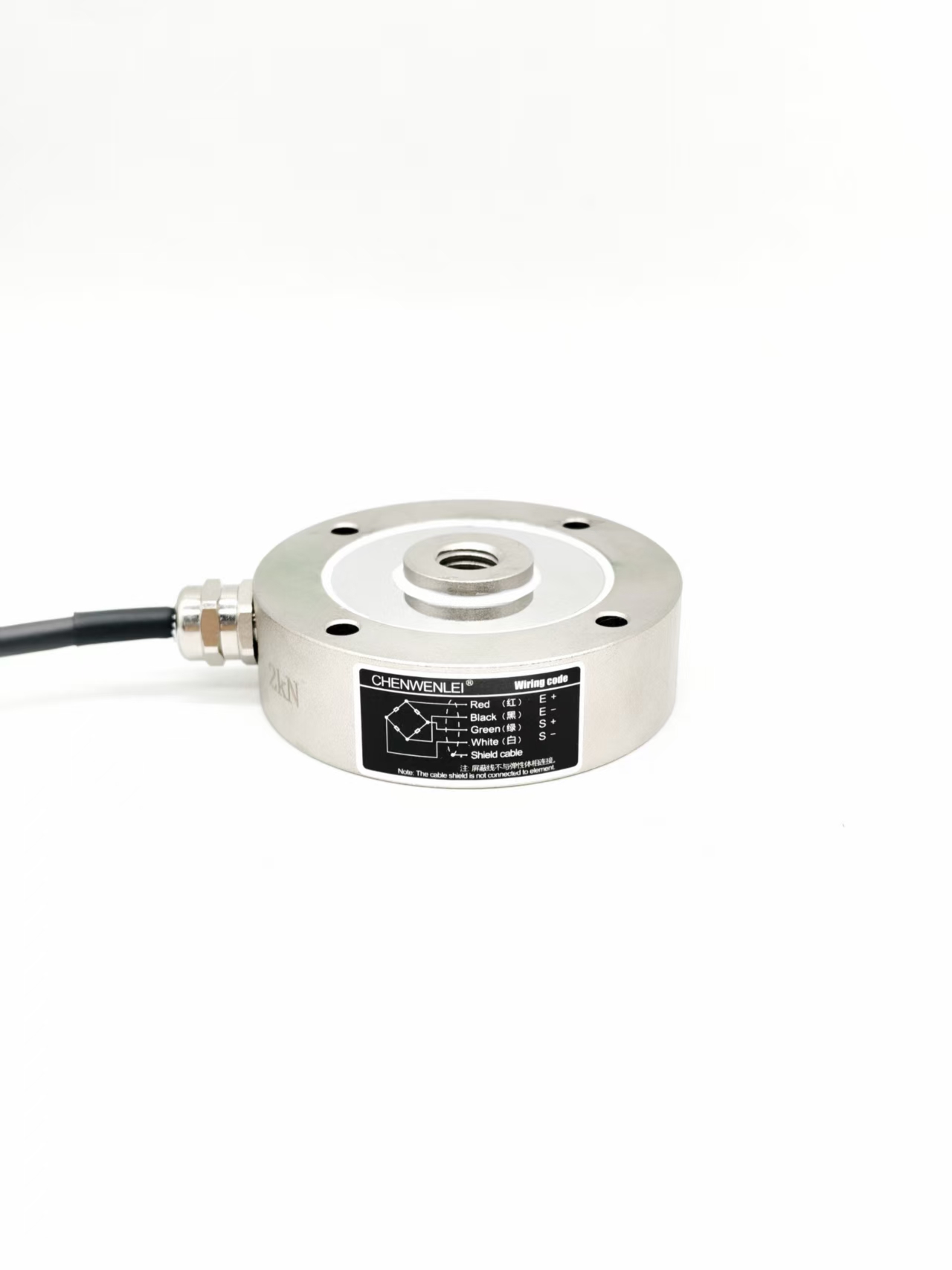

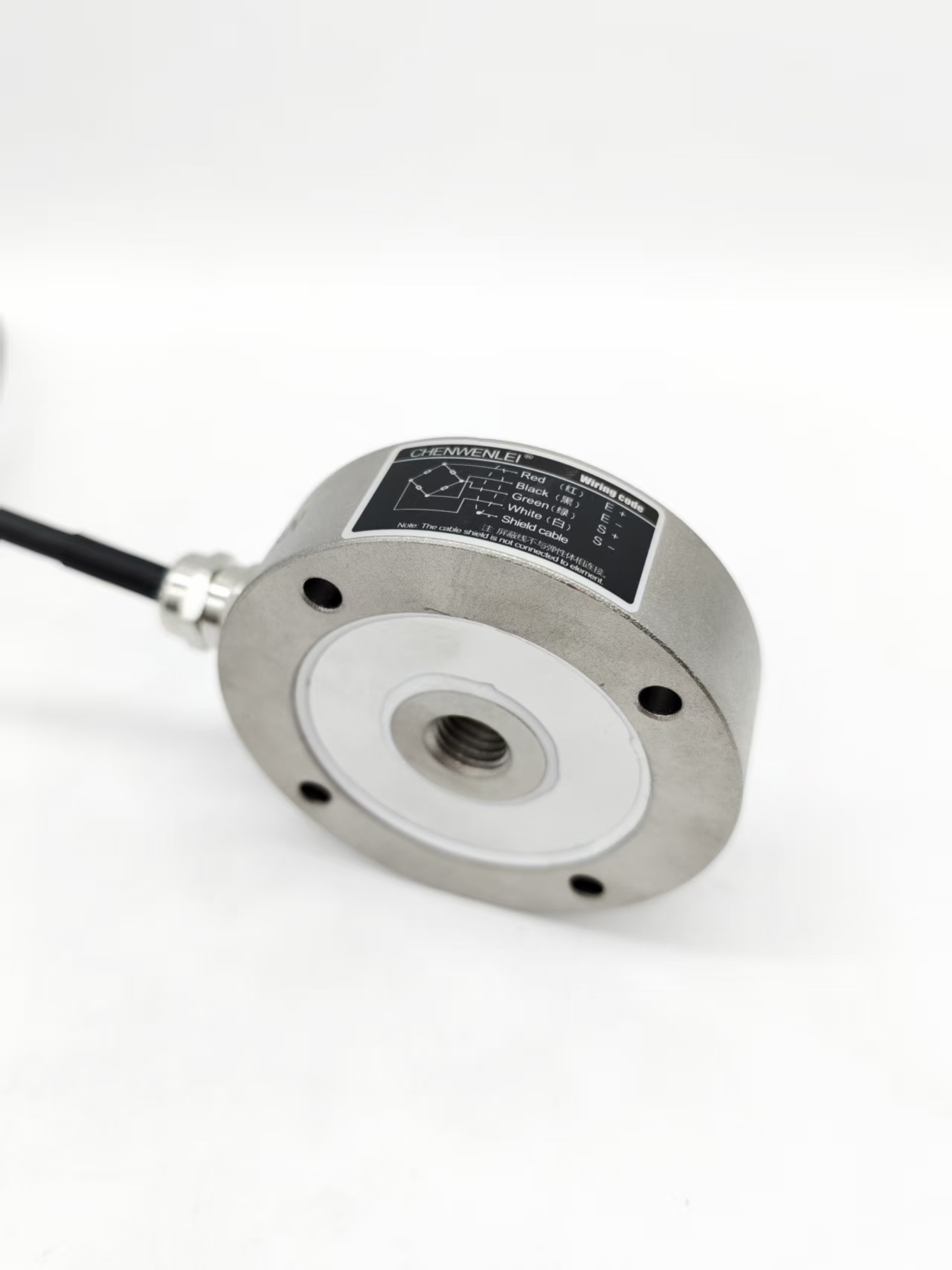

TQ-1DN小轮辐式称重传感器

编号:10241
查看:
发布:2019-10-21

TQ-1DN小轮辐式称重传感器适用于皮带秤,料斗秤,拉力试验机等设备的力值测量。


拨打电话
Call
在线咨询
Service


产品特点:TQ-1DN小轮辐式称重传感器外形小巧,精度高,抗偏载能力强。

产品用途:TQ-1DN小轮辐式称重传感器适用于皮带秤,料斗秤,拉力试验机等设备的力值测量。

量程: 500N(50kg);1kN(100kg);2kN(200kg);5kN(500kg);10kN(1t)

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

50kg100kg,200kg,500kg,1t

2

综合精度

≤0.1%F.S

3

灵敏度

2.0mV/V±0.25%

4

输入阻抗

387±20Ω

5

输出阻抗

350±5Ω

6

绝缘阻抗

≥5000MΩ

7

工作温度范围

-10~70℃

8

安全过载

150%F.S

9

材质

合金钢

10

电缆

5m

11

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)



型号

量程

量程(t

D

D1

H

H1

T

N-Φd

TQ-1DN

100N-500N

0.01-0.05

68

58.1

20

20

M10×1.5

4-Φ5.2

1kN-10kN

0.1-1

75

62

25

22

M12×1.75

4-Φ5.2

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
