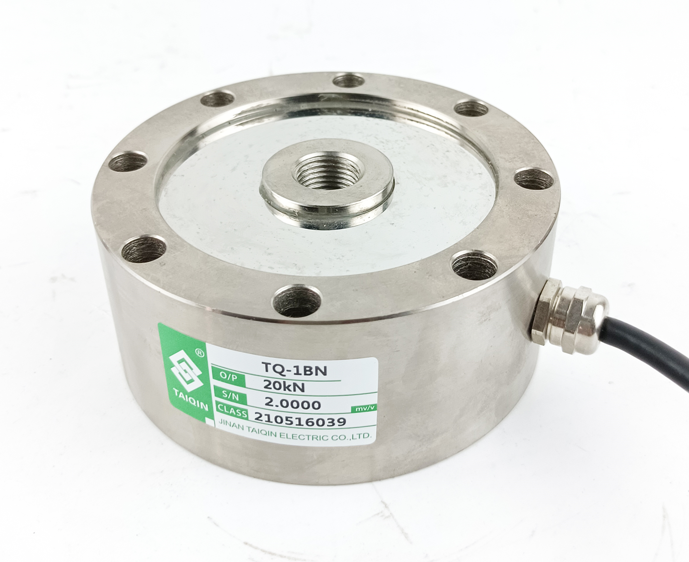

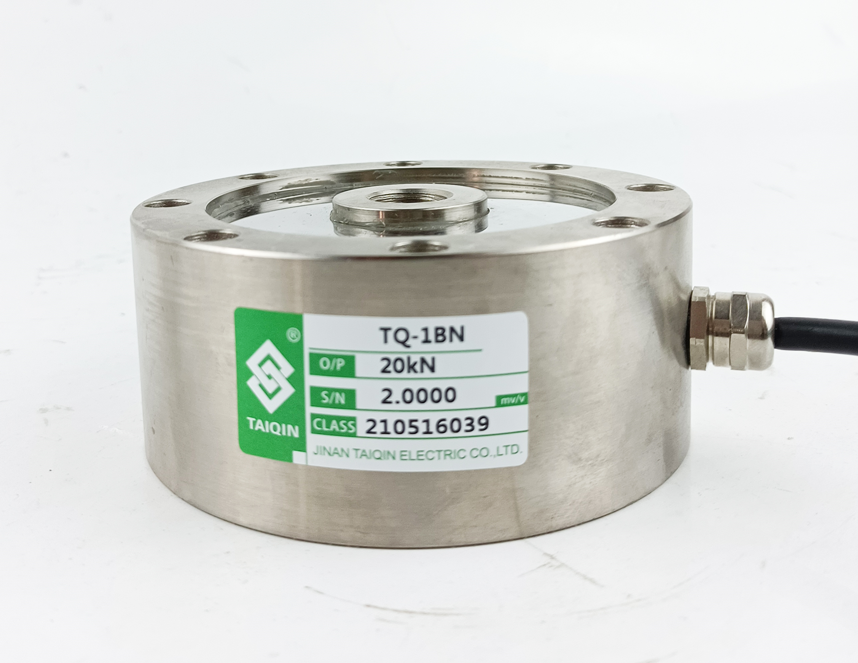

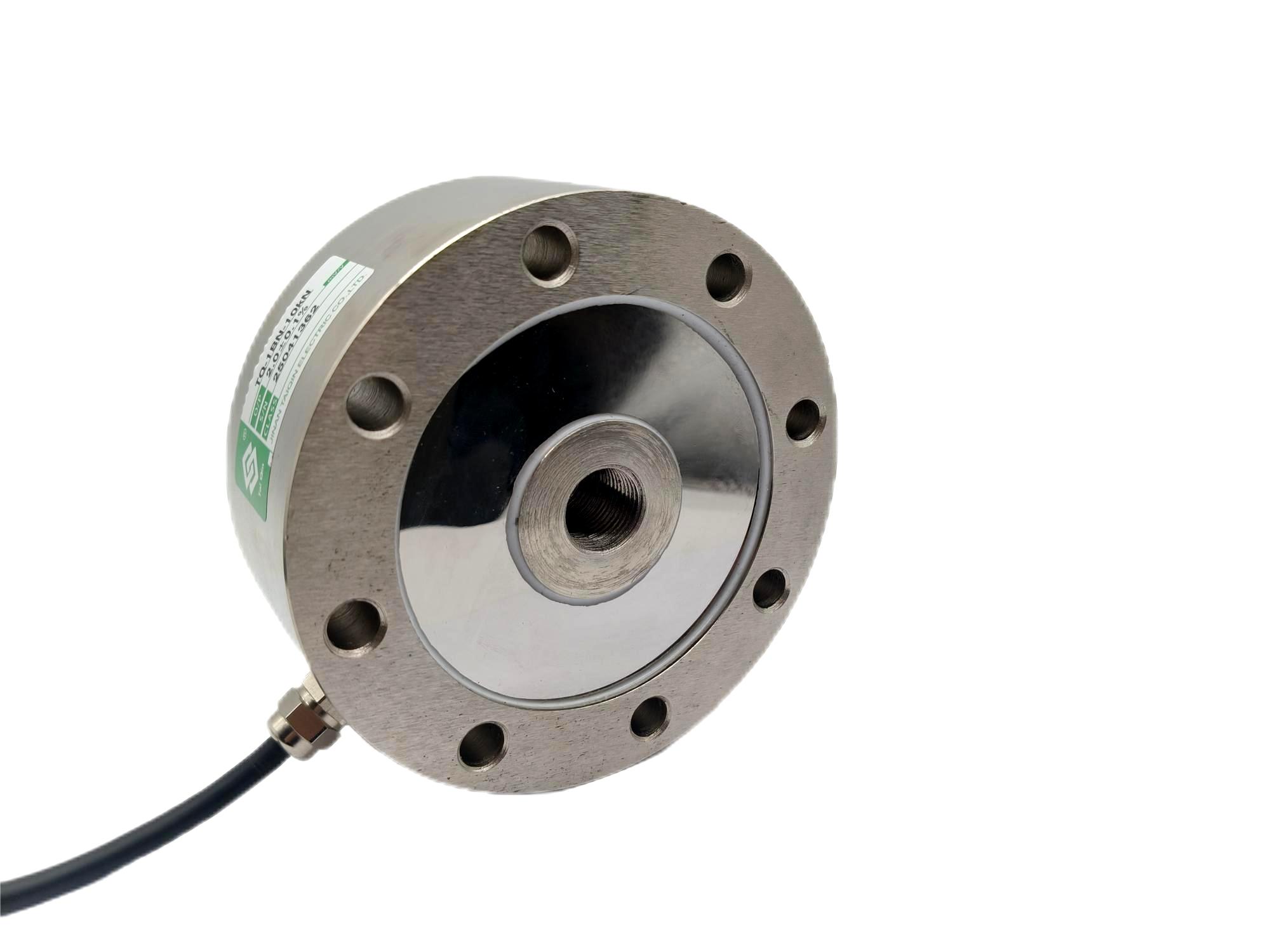

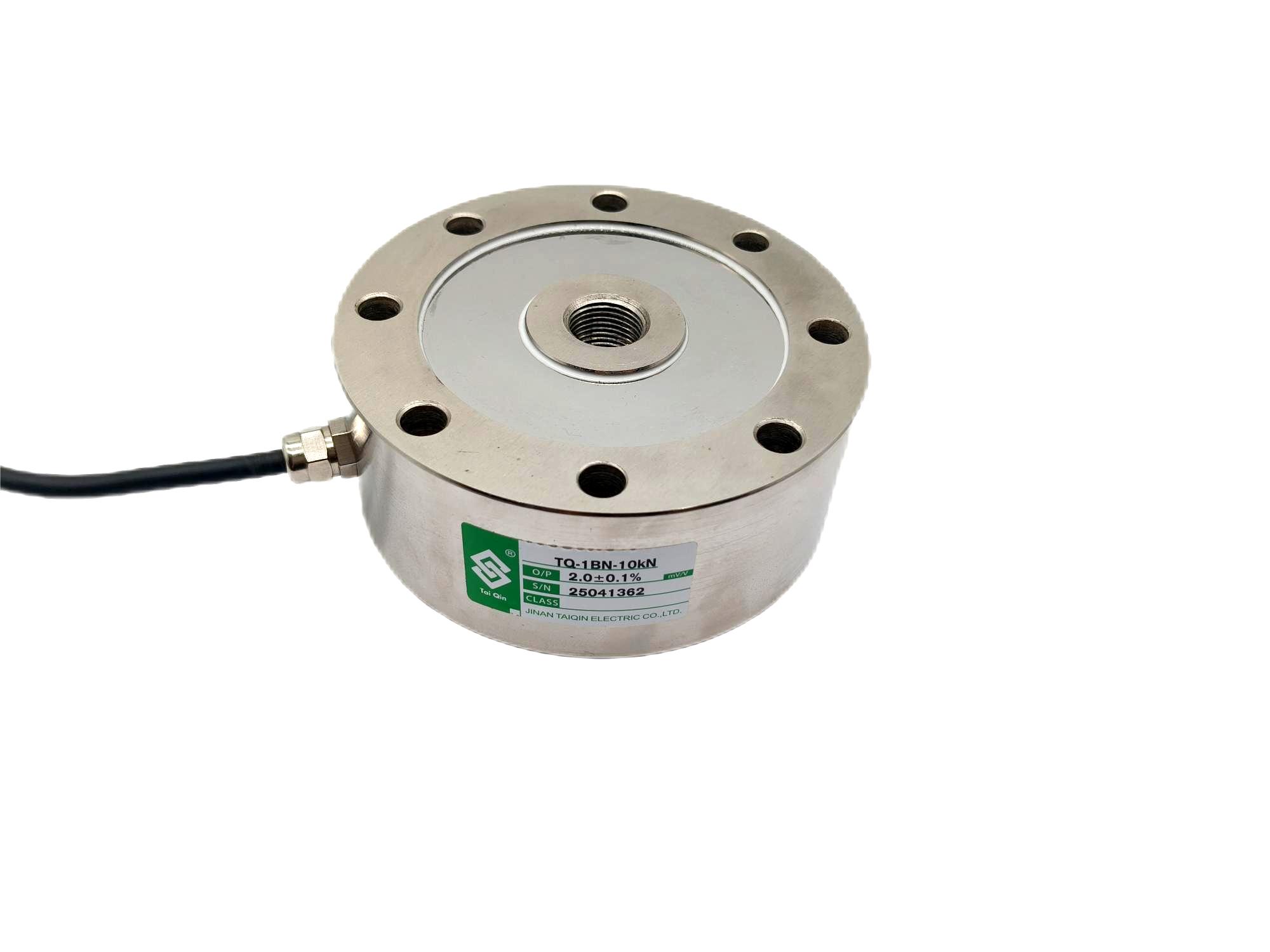

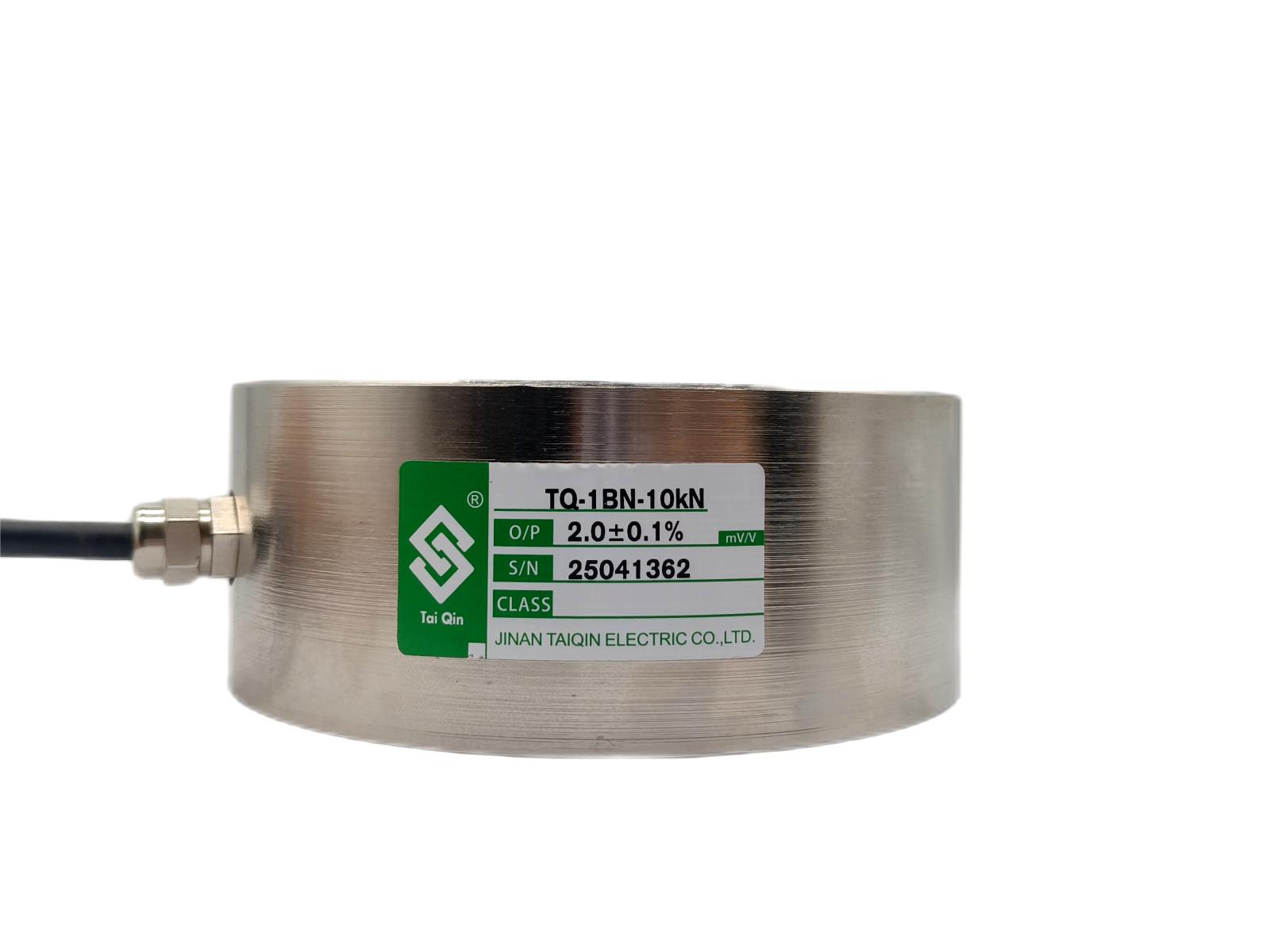

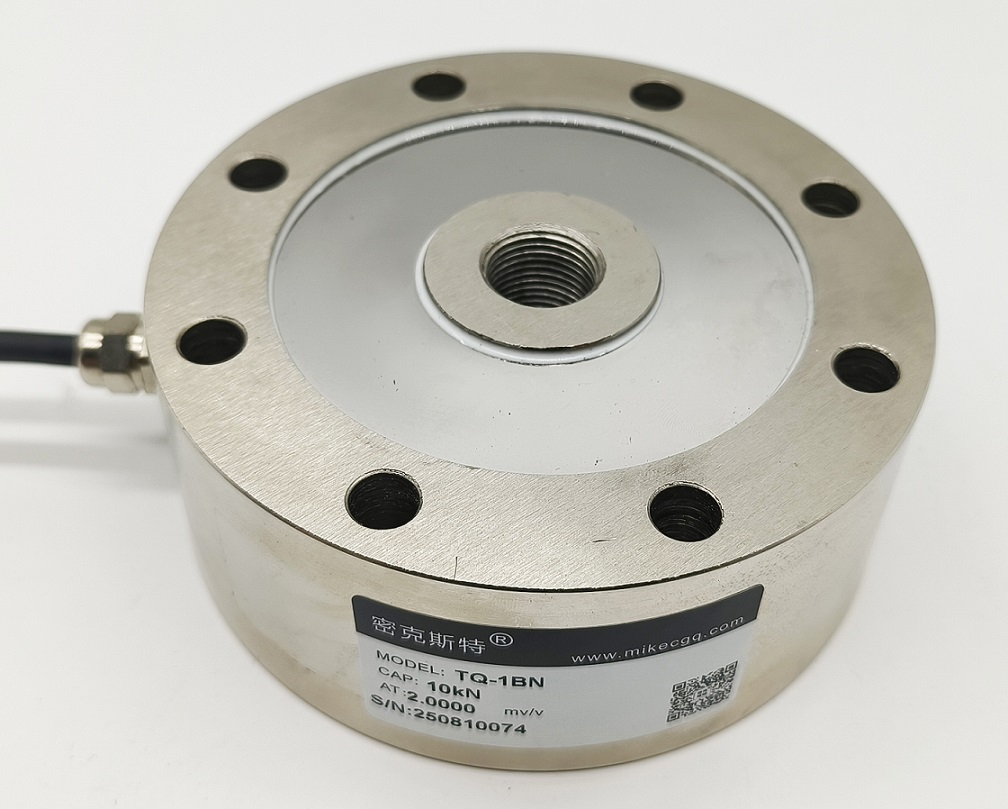

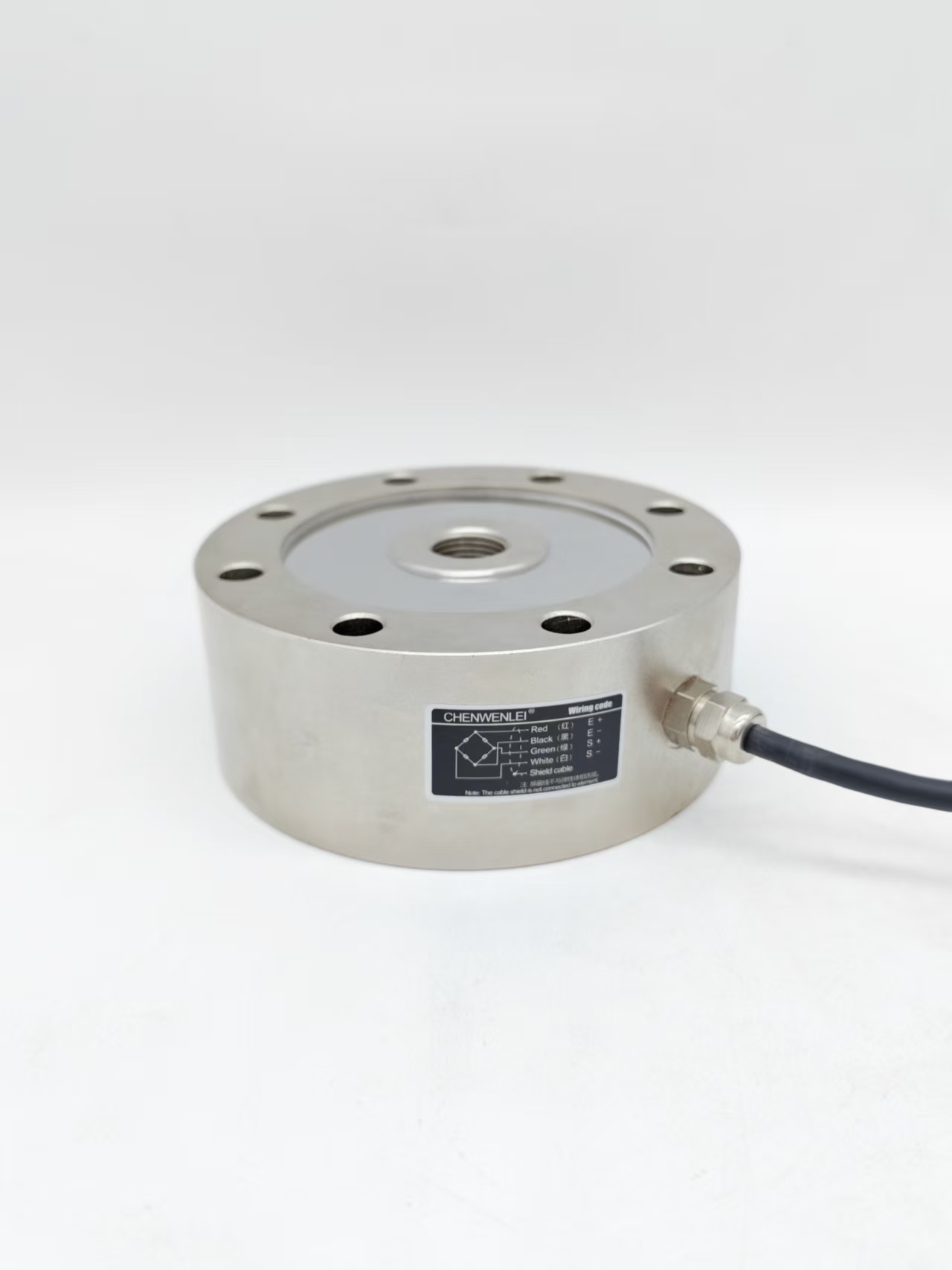

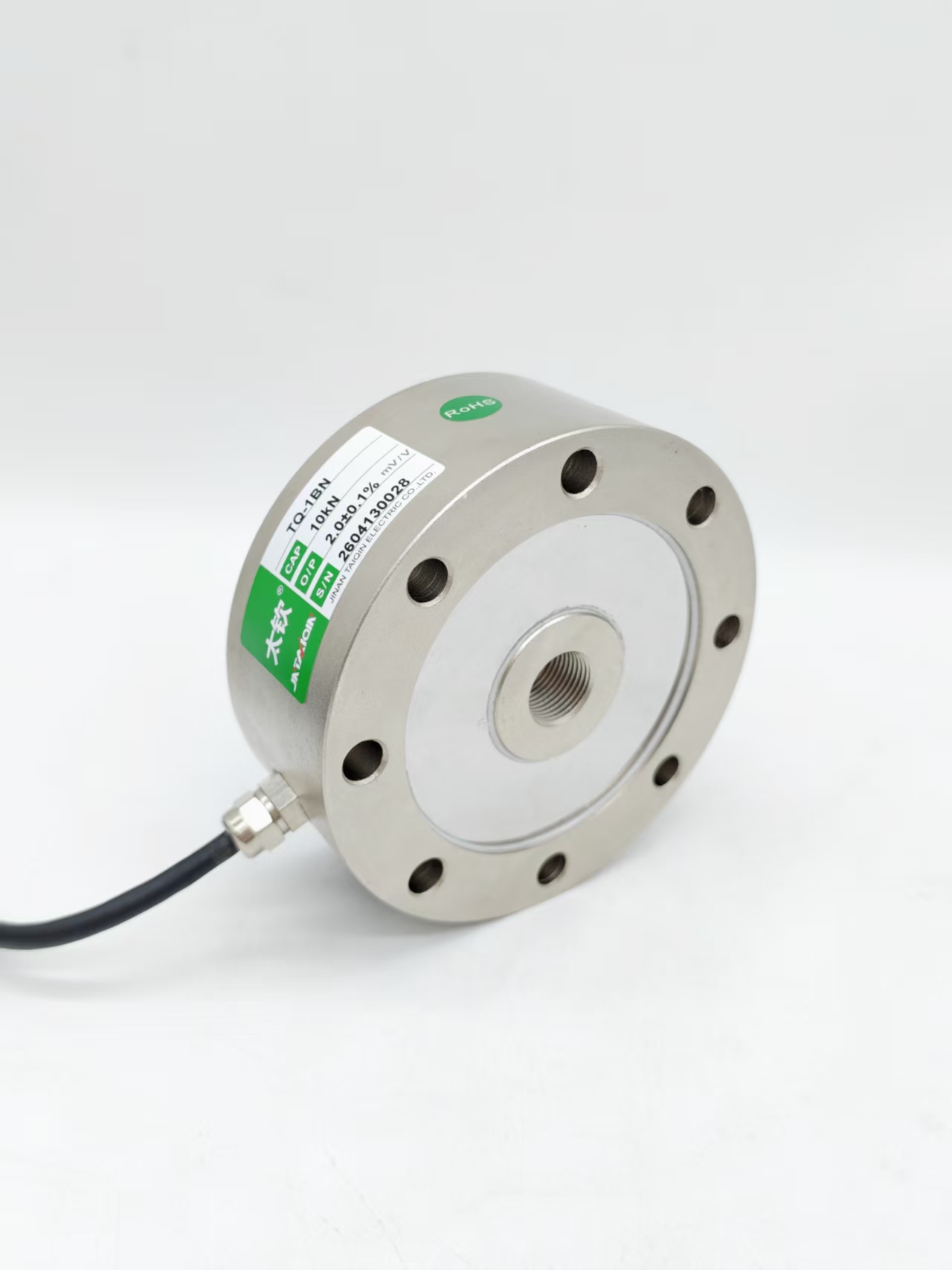

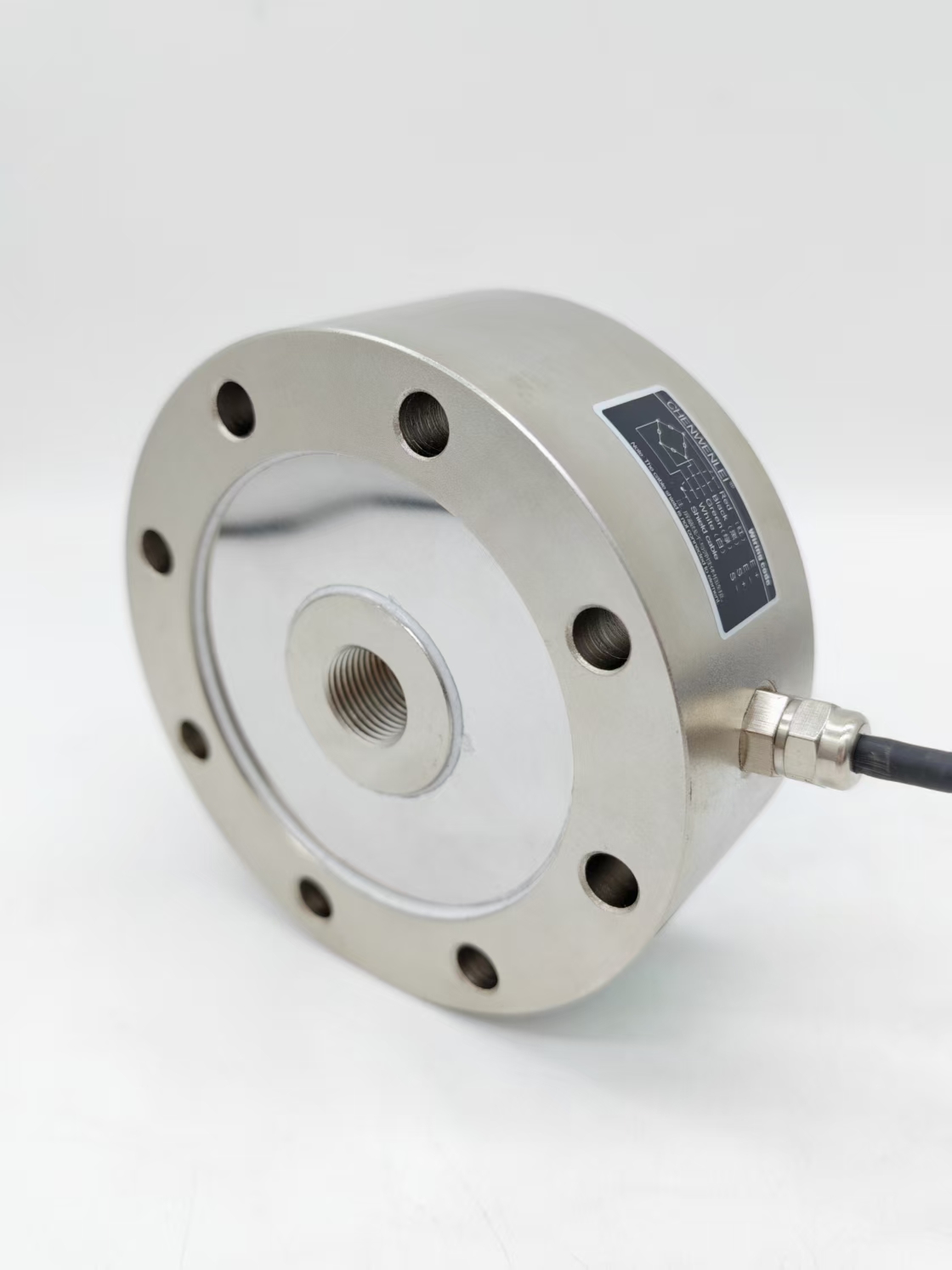

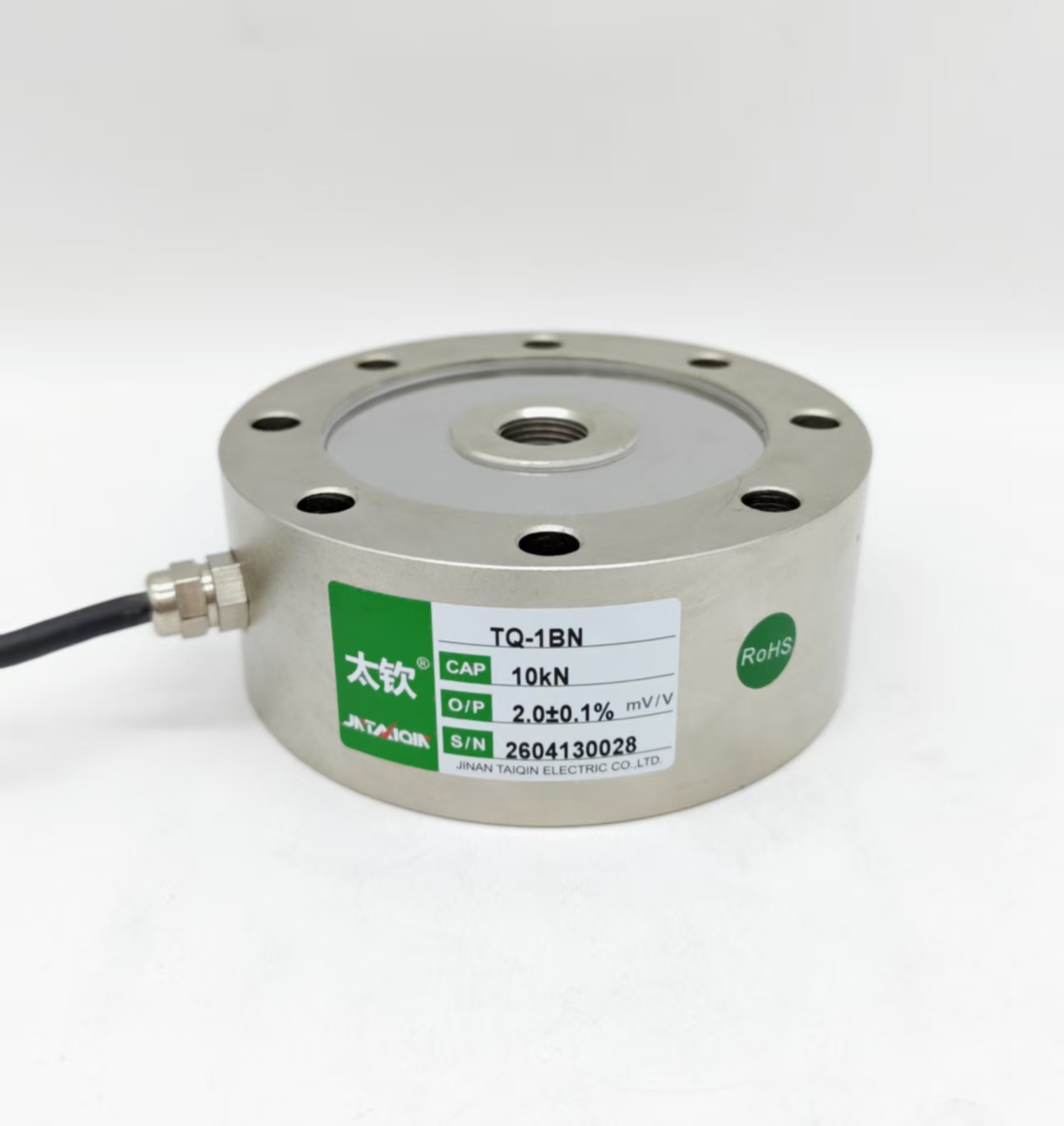

TQ-1BN轮辐式测力传感器
编号：10266
查看：
发布：2021-08-04
TQ-1BN内螺纹轮辐式测力传感器采用优质合金钢材质，表面镀镍防腐处理。具有高精度，高稳定性，低外形，安装简便、快速等特点。 产品用途：TQ-1CN内螺纹轮辐式测力传感器适用于配料秤、工业称重系统等。
编号：10266
查看：
发布：2021-08-04
TQ-1BN内螺纹轮辐式测力传感器采用优质合金钢材质，表面镀镍防腐处理。具有高精度，高稳定性，低外形，安装简便、快速等特点。 产品用途：TQ-1CN内螺纹轮辐式测力传感器适用于配料秤、工业称重系统等。
产品特点：TQ-1BN内螺纹轮辐式测力传感器采用优质合金钢材质，表面镀镍防腐处理。具有高精度，高稳定性，低外形，安装简便、快速等特点。
产品用途：TQ-1BN内螺纹轮辐式测力传感器适用于配料秤、工业称重系统等。
量程：10kN(1t）、20kN(2t）、50kN(5t）、200kN(20t）
技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 10,20,50,200kN |
2 | 综合精度 | ≤0.05%F.S |
3 | 额定输出 | 2.0±0.01mV/V |
4 | 蠕变 | ±0.05%F.S/30min |
5 | 零点输出 | ±1%F.S |
6 | 输入阻抗 | 390±15Ω |
7 | 输出阻抗 | 350±5Ω |
8 | 绝缘阻抗 | ≥5000MΩ |
9 | 推荐激励电压 | 10V(DC/AC) |
10 | 工作温度范围 | -20~70℃ |
11 | 安全过载 | 150％F.S |
12 | 材质 | 优质合金钢 |
13 | 接线方式 | 红……E+（电源正） 黑……E-（电源负） 绿……S+（信号正） 白……S-（信号负） |
型号 | 量程（t） | ɸA | ɸB | ɸC | D | E | ɸF | H |
TQ-1BN | 1,2,5（t） | ɸ118 | ɸ82 | ɸ36 | M18×1.5 | 100 | ɸ9 | 46 |
20t | ɸ182 | ɸ126 | ɸ76 | M39×2 | 154 | ɸ14 | 60 |
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
