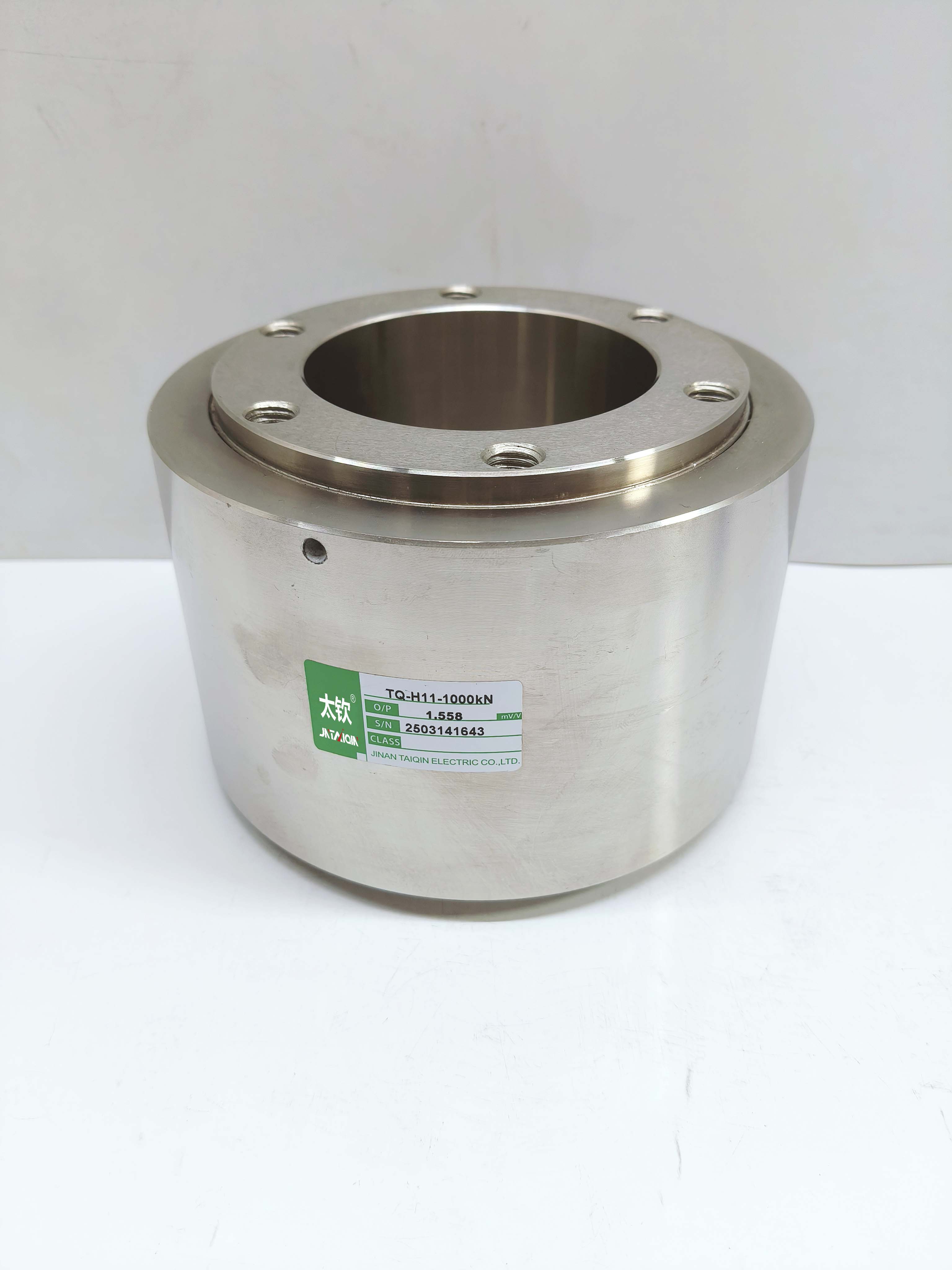

TQ-H11柱式称重传感器

编号:10284
查看:
发布:2020-07-30

TQ-H11柱式称重传感器高稳定性,高可靠性。 TQ-H11柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统


拨打电话
Call
在线咨询
Service


产品名称:TQ-H11柱式称重传感器

产品特点:TQ-H11柱式称重传感器高稳定性,高可靠性

产品用途:TQ-H11柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统

量程:200kN(20t)、500kN(50t)、1000kN(100t)、2000kN(200t)

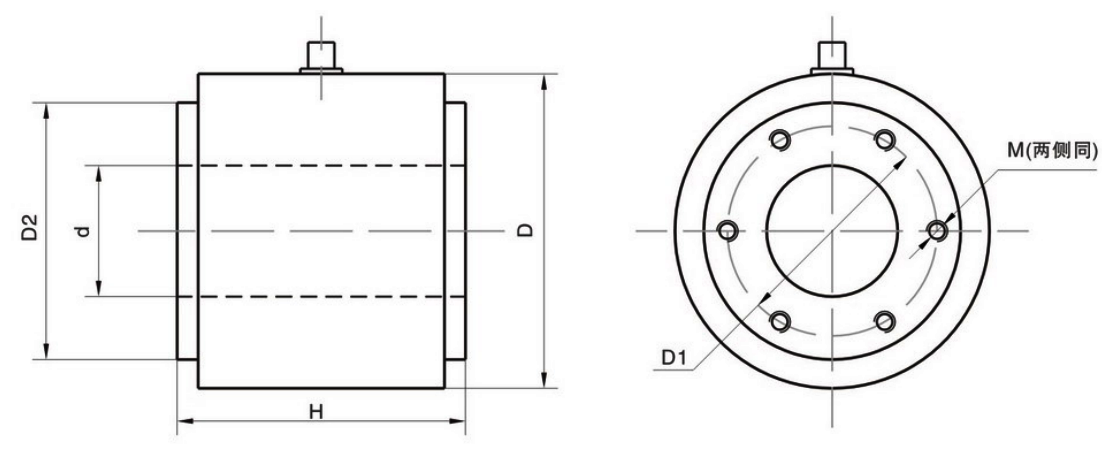

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

20t,50t,100t,200t

2

综合精度

0.5%F.S

3

灵敏度

1-1.5mV/V

4

非线性

0.5%F.S

5

重复性

0.1%F.S

6

滞后

0.5%F.S

7

零点温度影响

±0.5%F.S/10

8

输出温度影响

±0.5%F.S/10

9

零点输出

±1%F.S

10

输入阻抗

380/760Ω

11

输出阻抗

350/700Ω

12

绝缘阻抗

›2000

13

激励电压

10V(DC)

14

工作温度范围

-30~70

15

安全过载

120%F.S

15

材质

合金钢

17

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)



型号

量程(kN

量程(t)

D

D1

D2

d

H

M

TQ-H11

200

20

90

61

68

43

80

4-M6

500

50

130

93

108

65

110

6-M8

1000

100

160

113

128

85

110

6-M12

2000

200

220

170

190

120

120

6-M12

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
