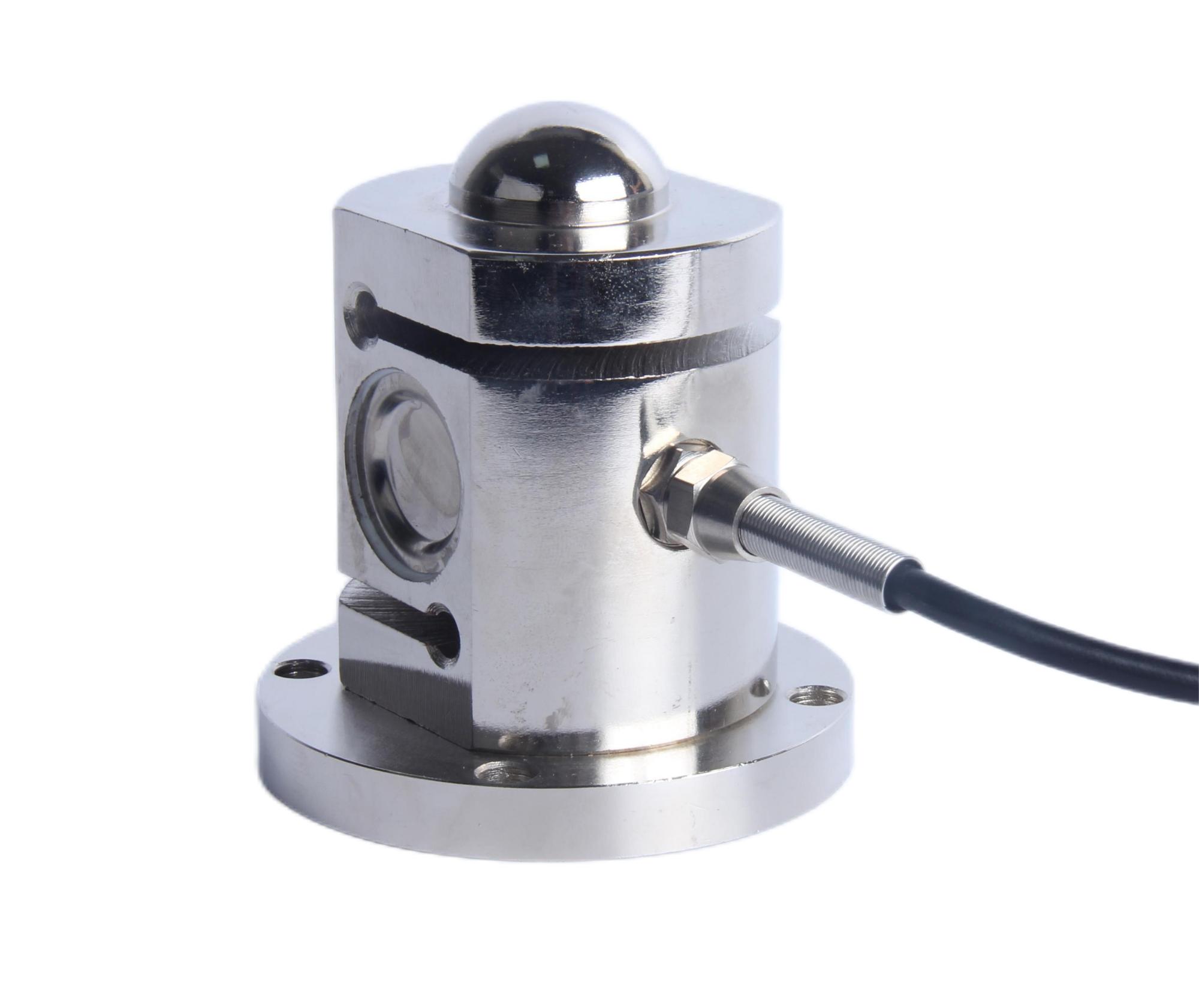

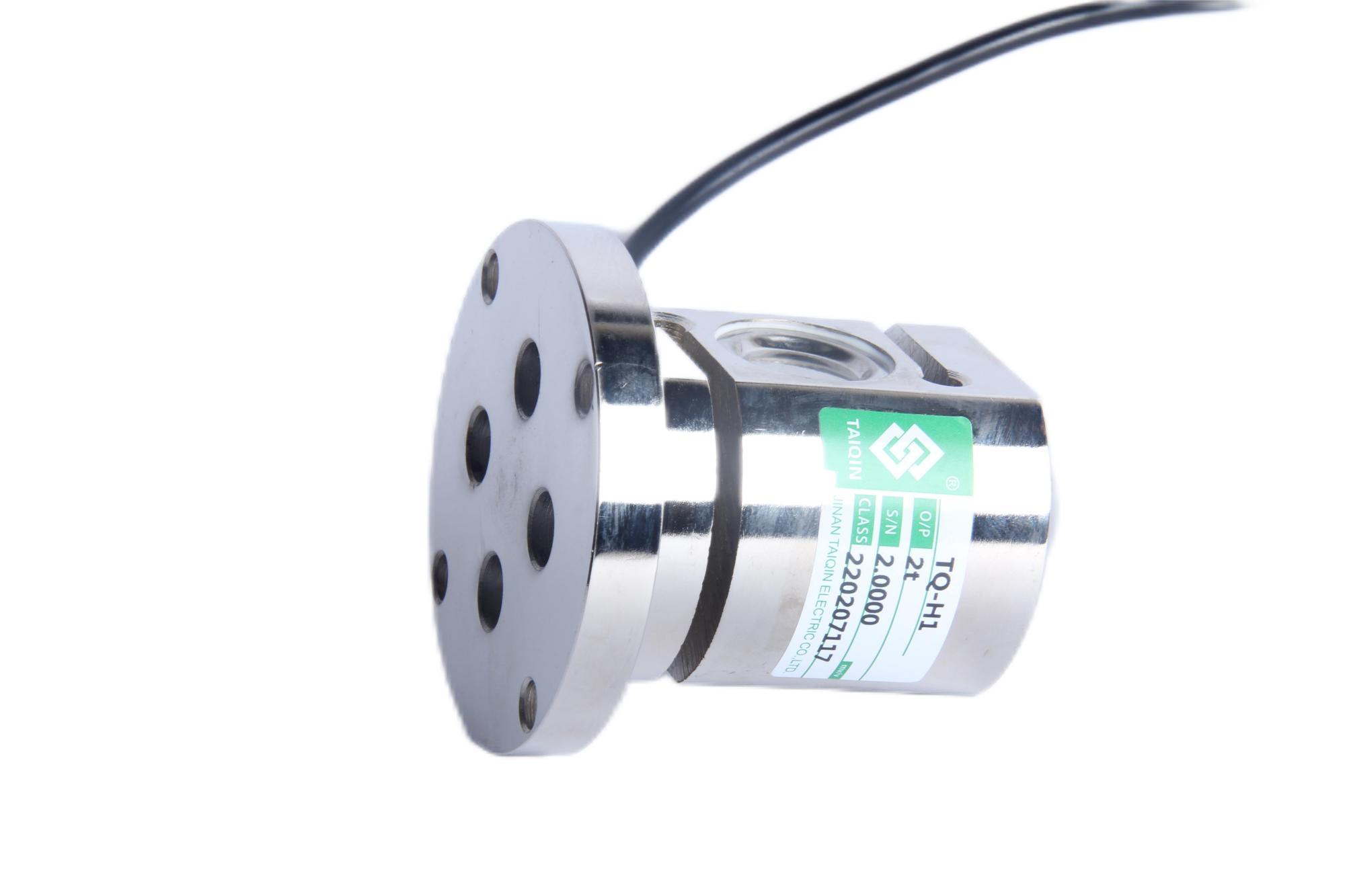

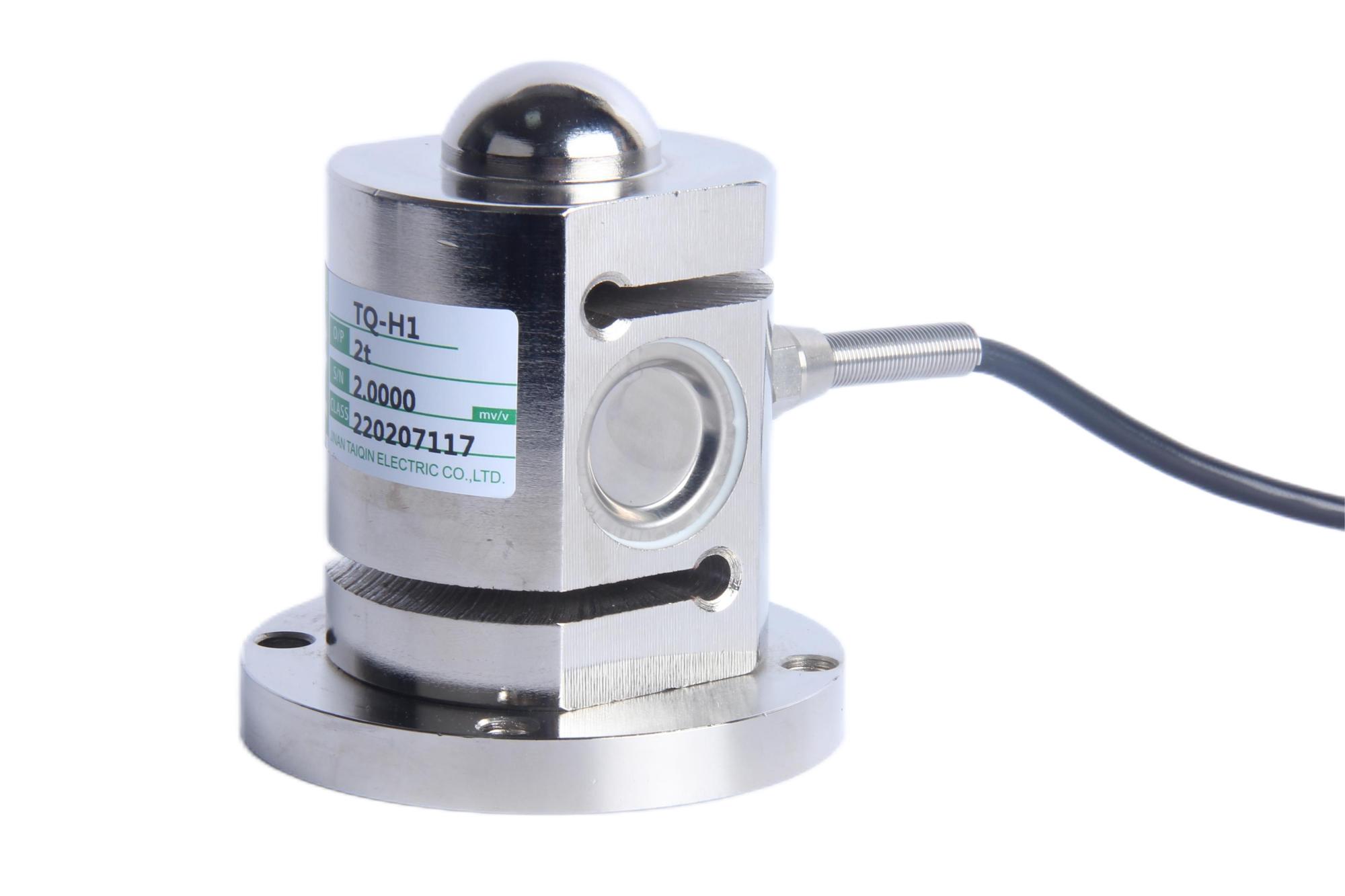

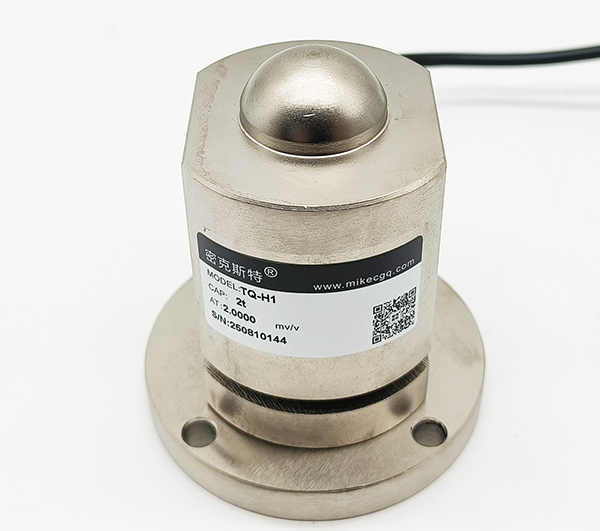

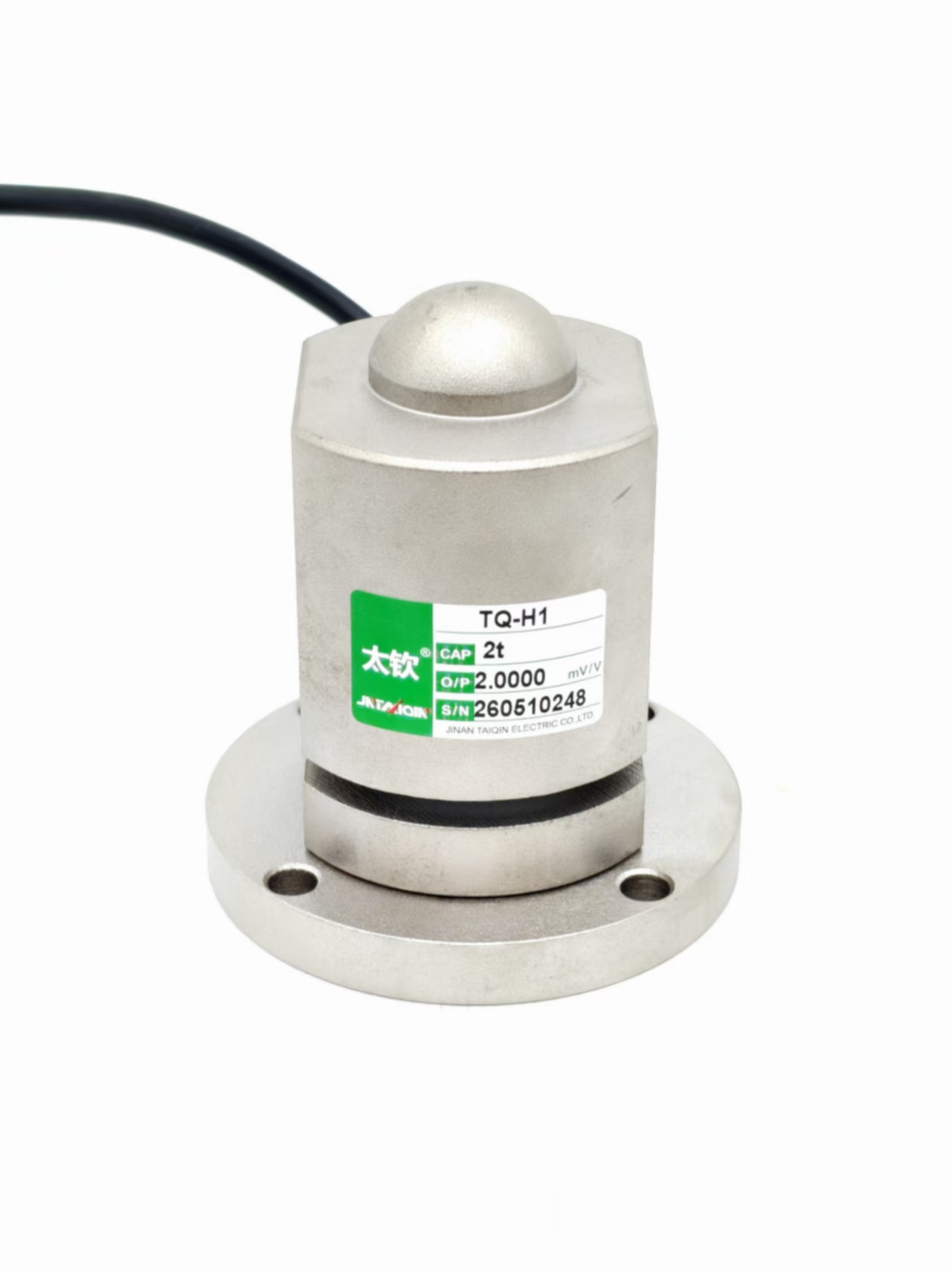

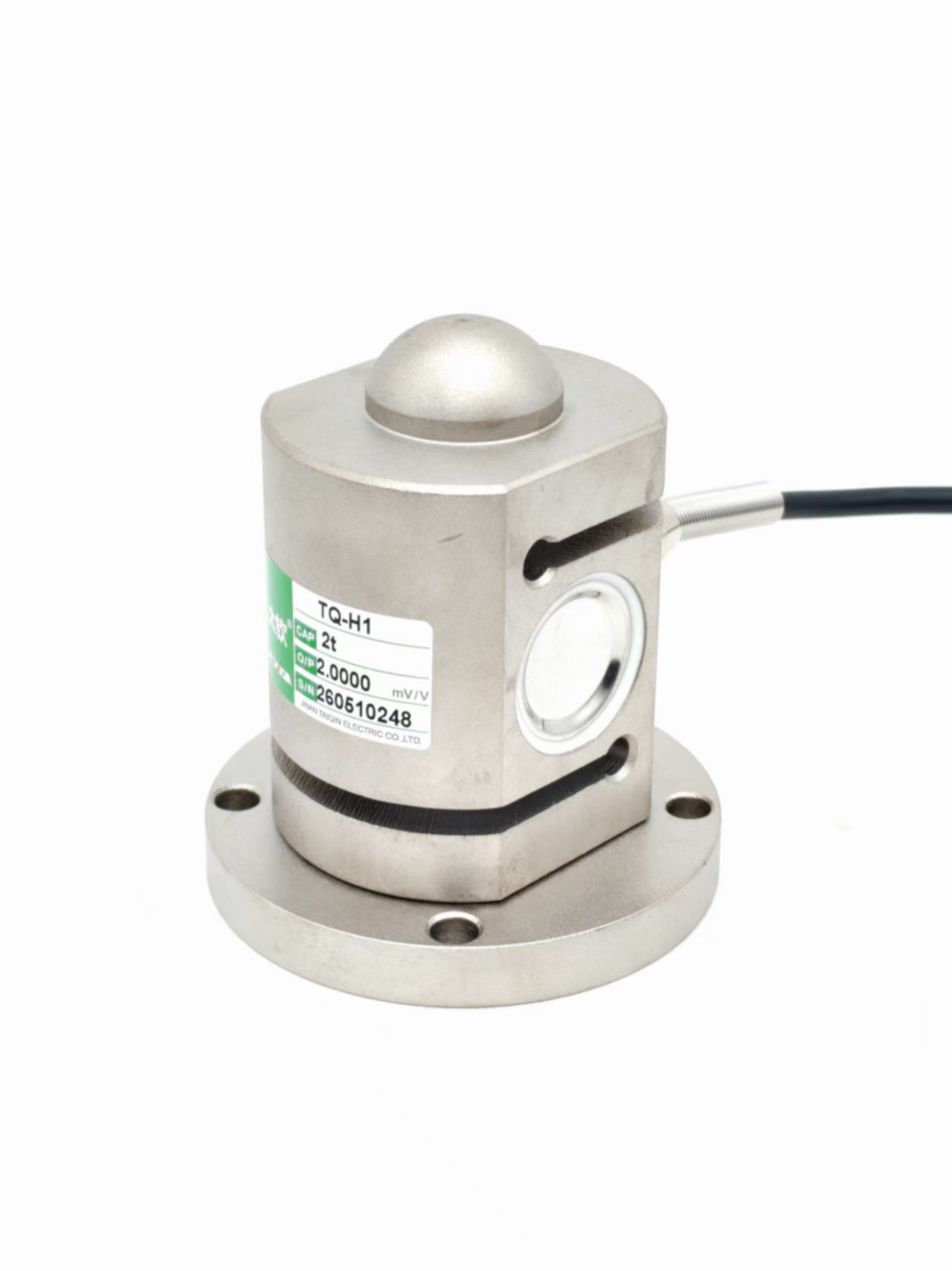

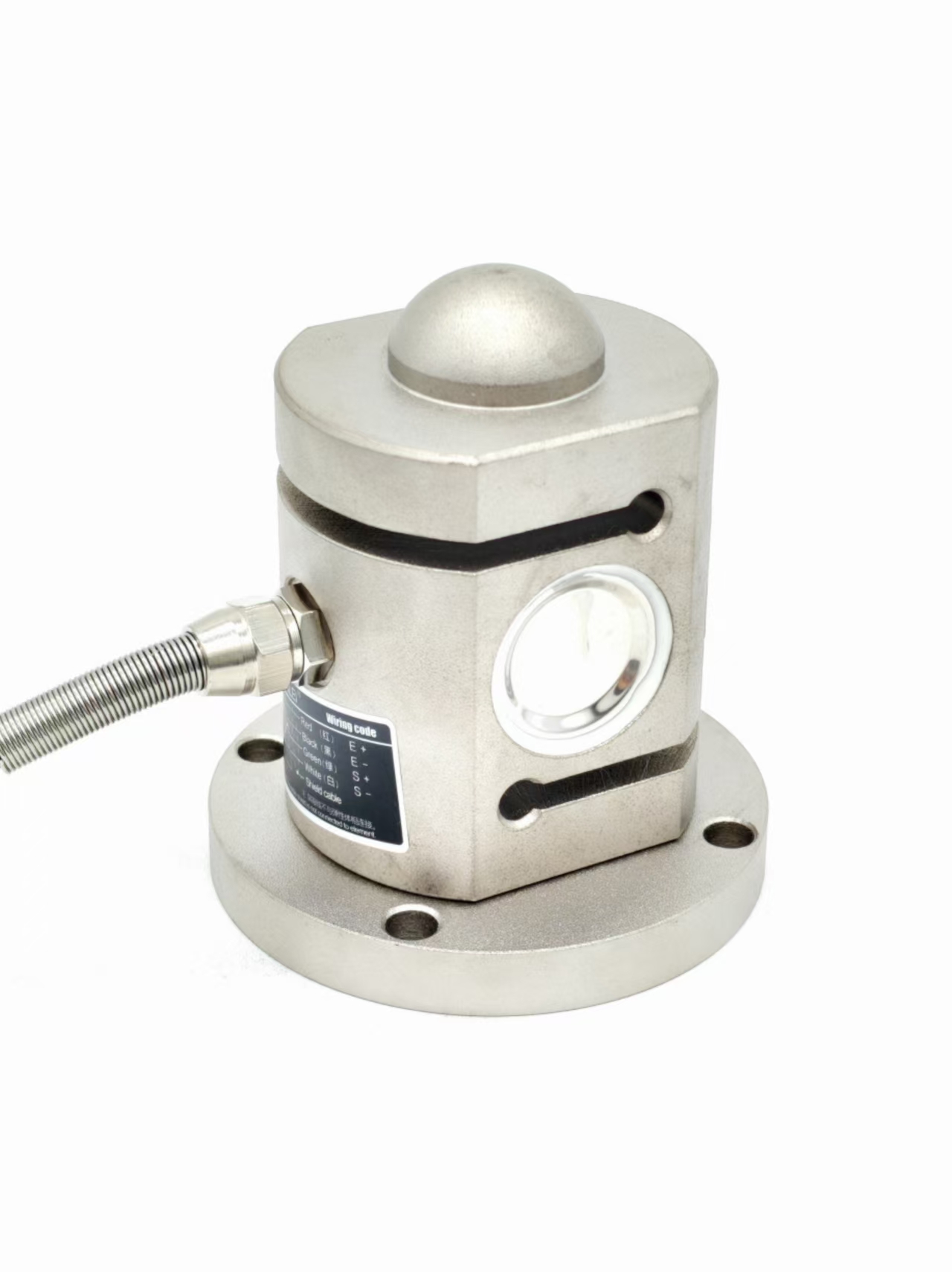

TQ-H1柱式称重传感器

编号：10127
查看：
发布：2024-08-28

TQ-H1柱式称重传感器具有精度高，安装简便，防潮性能好等特点。 TQ-H1柱式称重传感器适用于电子皮带秤，包装秤等。


拨打电话
Call 在线咨询
Service



产品特点：TQ-H1柱式称重传感器具有精度高，安装简便，防潮性能好等特点。

产品用途：TQ-H1柱式称重传感器适用于电子皮带秤，包装秤等。

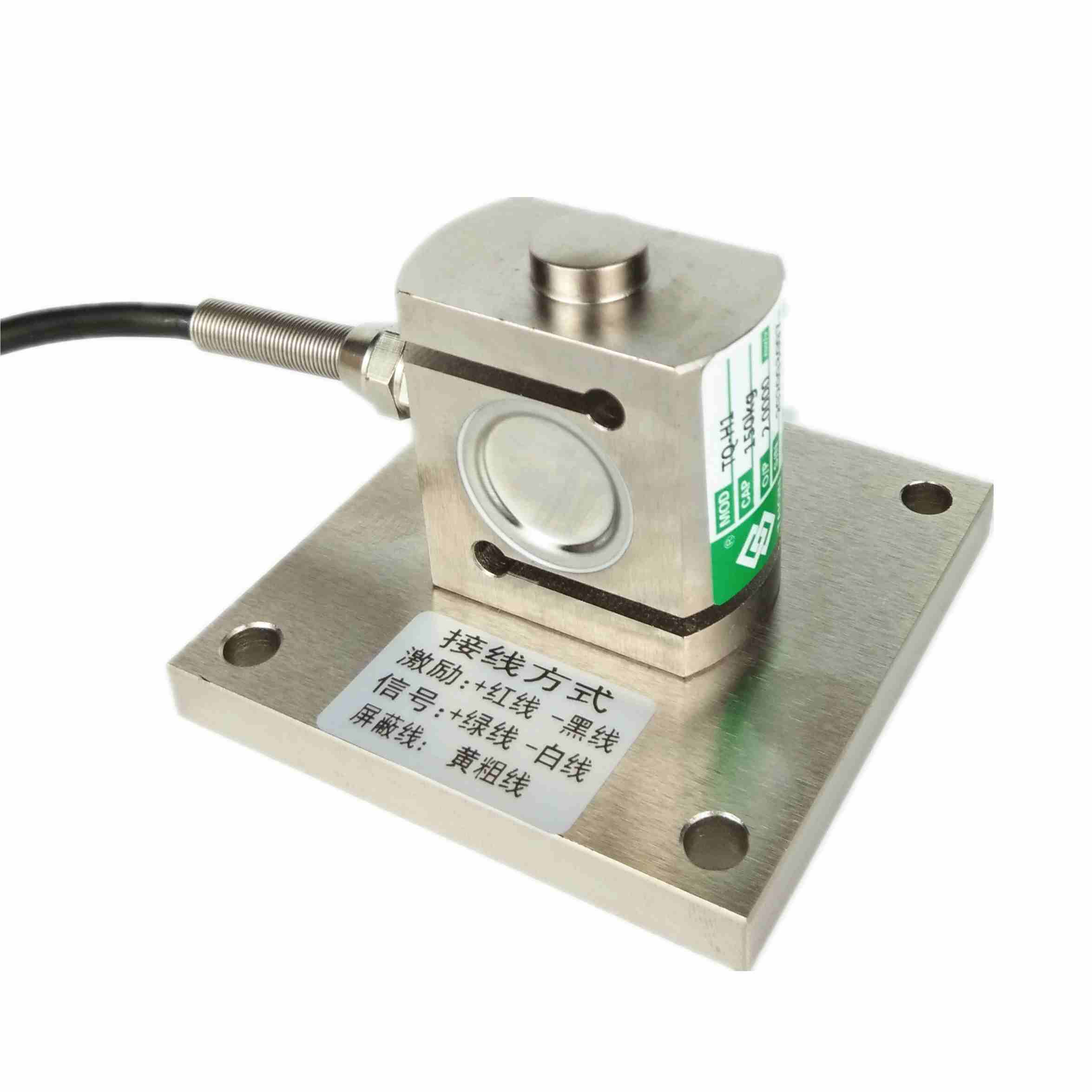

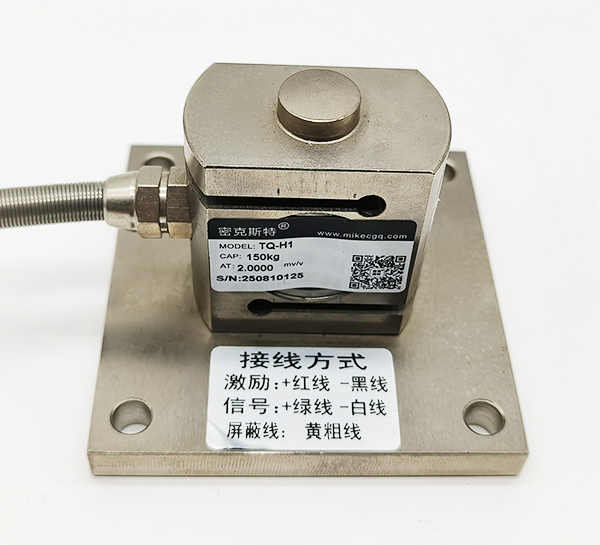

量程：TQ-H1 : 1.5 kN(150kg)

           TQ-H1 :10kN(1t)、20kN（2t）、30kN（3t）


技术参数及外形尺寸：


序号

产品技术参数

1

额定载荷

1.5kN,10kN,20kN,30kN

2

综合精度

≤0.05%F.S

3

灵敏度

2.0mV/V

4

零点输出

≤1%F.S

5

输入阻抗

380±10Ω

6

输出阻抗

350±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

使用温度范围

-20~60℃

10

安全过载

120％F.S

11

材质

合金钢

12

激励电压

10V(DC)

13

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）



TQ-H1尺寸图：

TQ-H1-2t-3t 尺寸图：



TQ-H1T-1T 尺寸请咨询厂家。


图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
