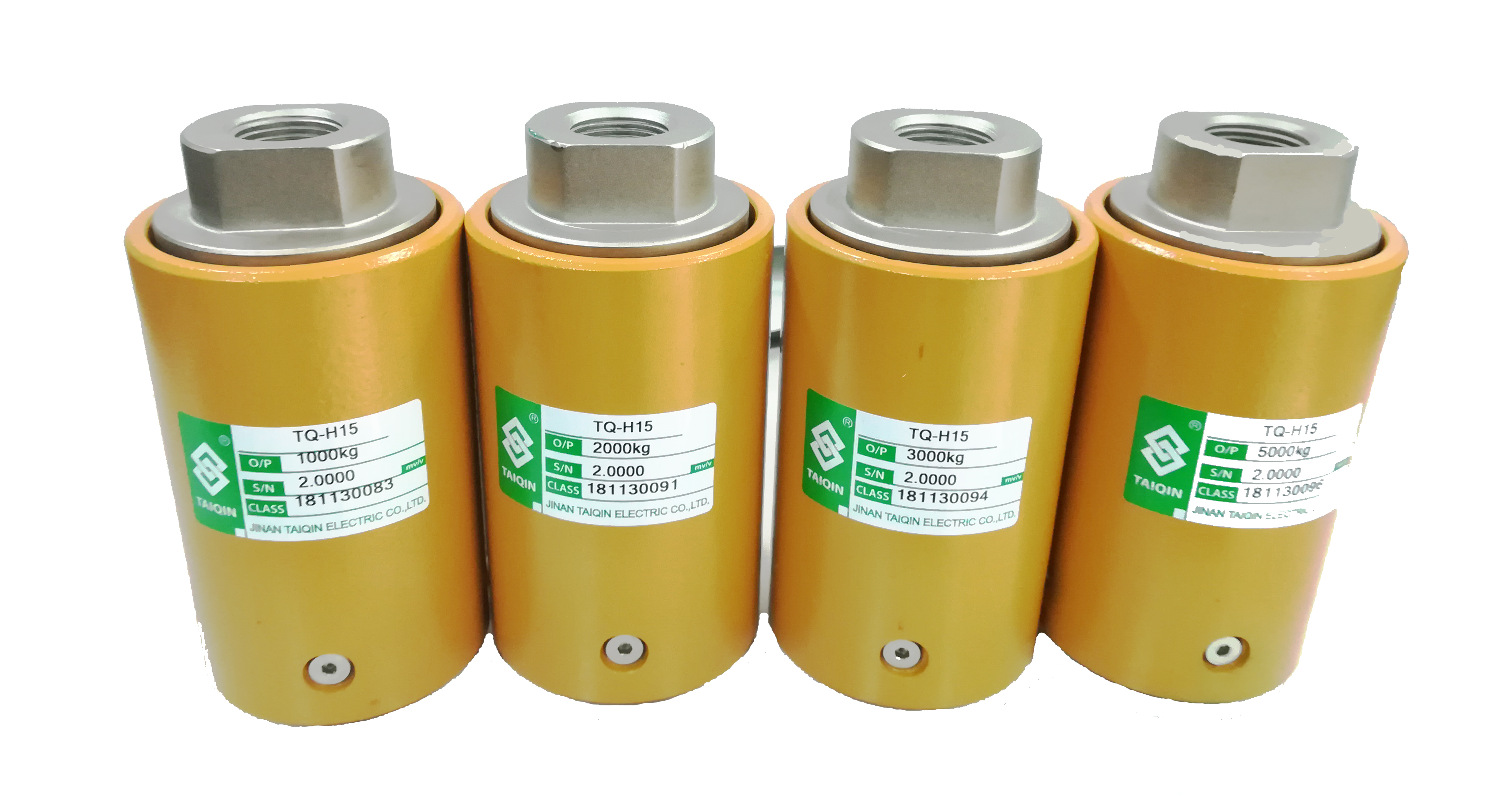

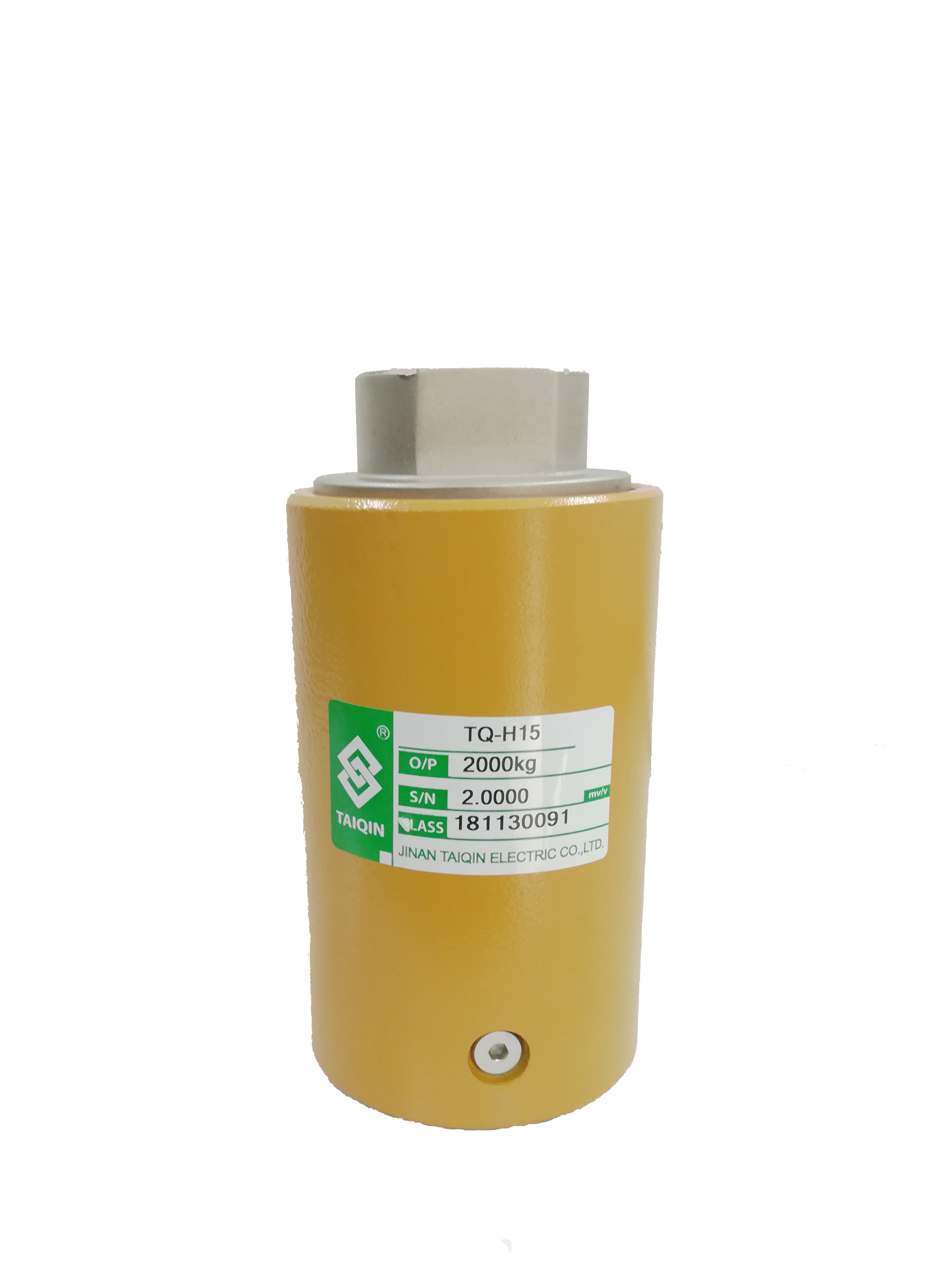

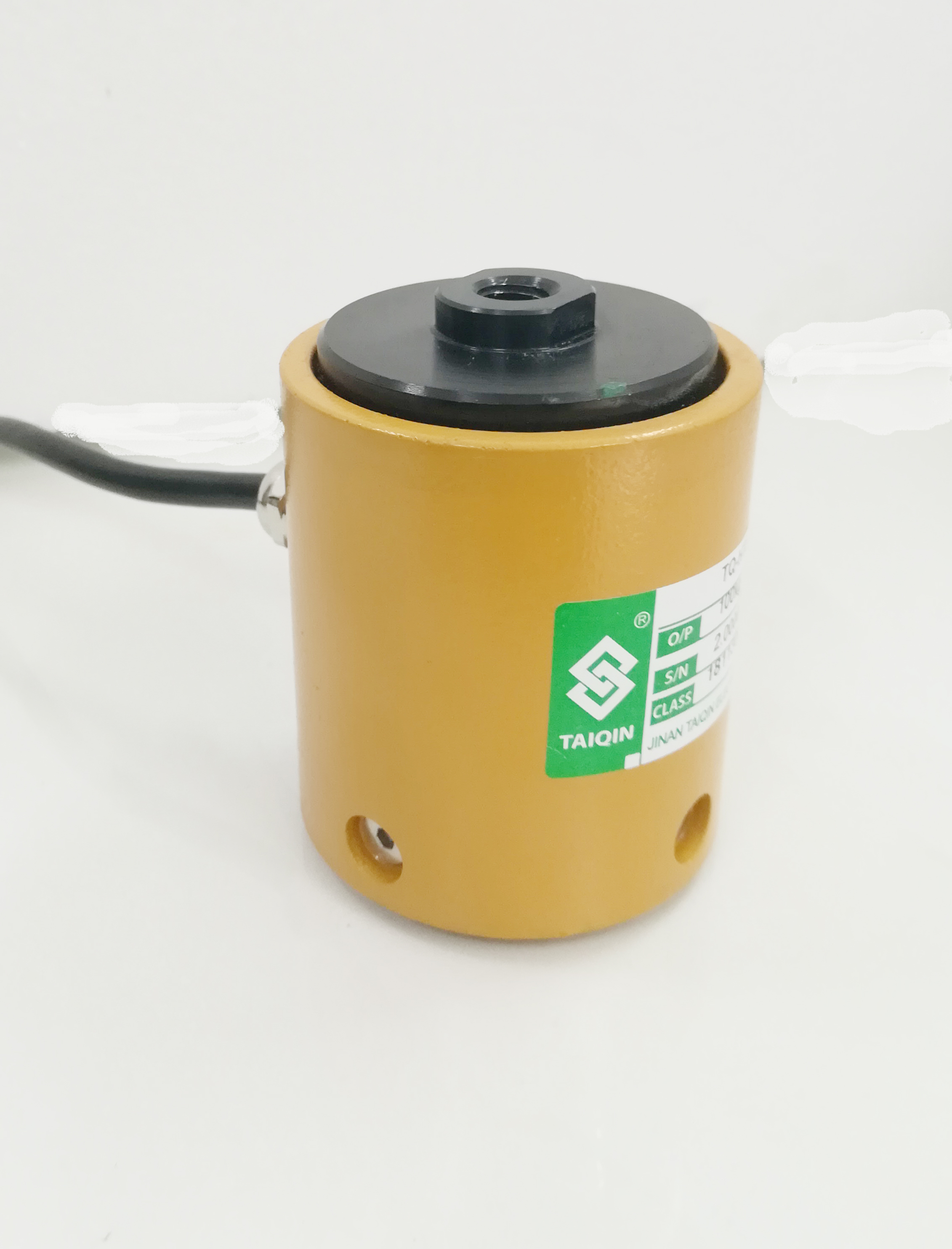

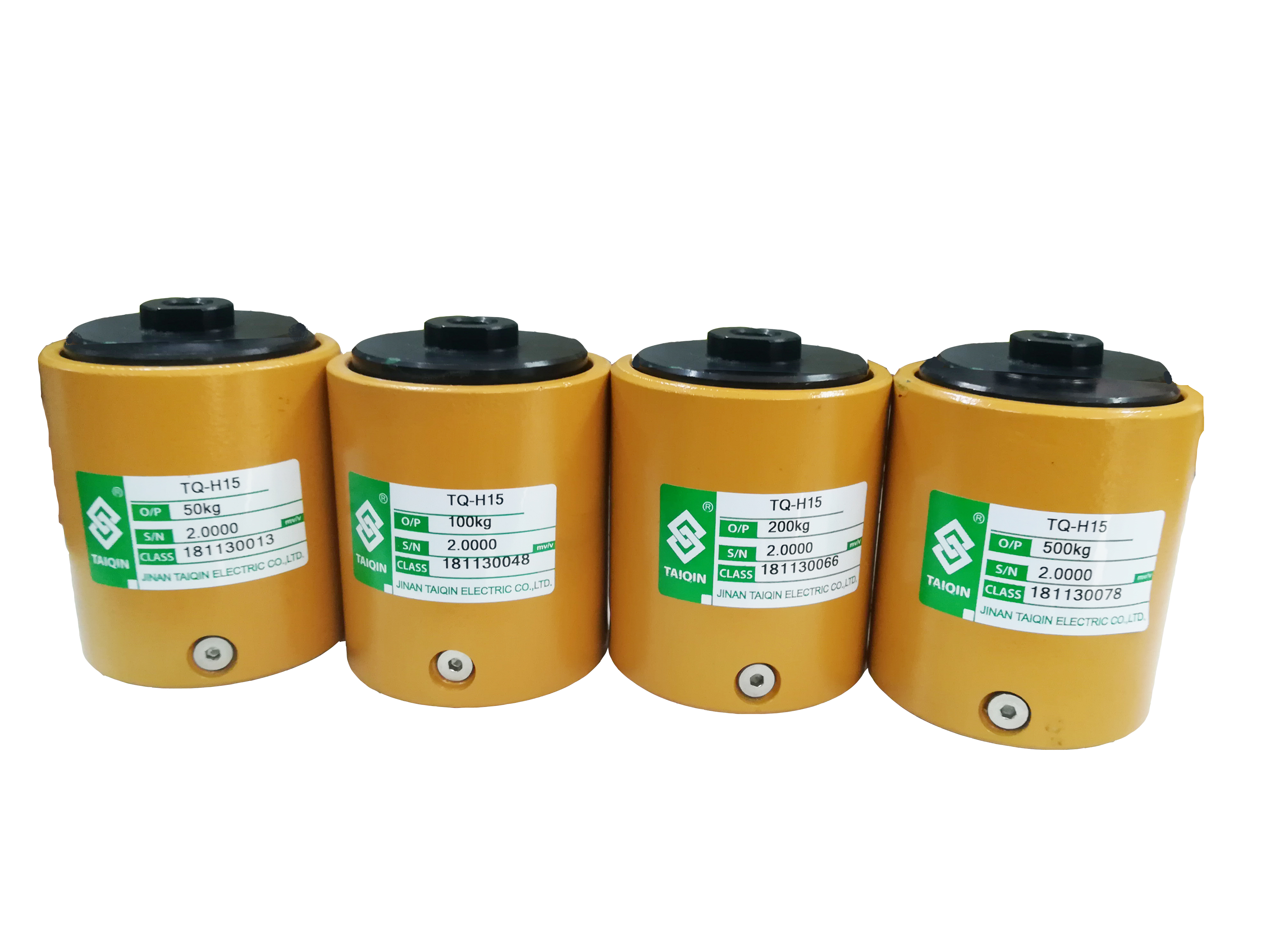

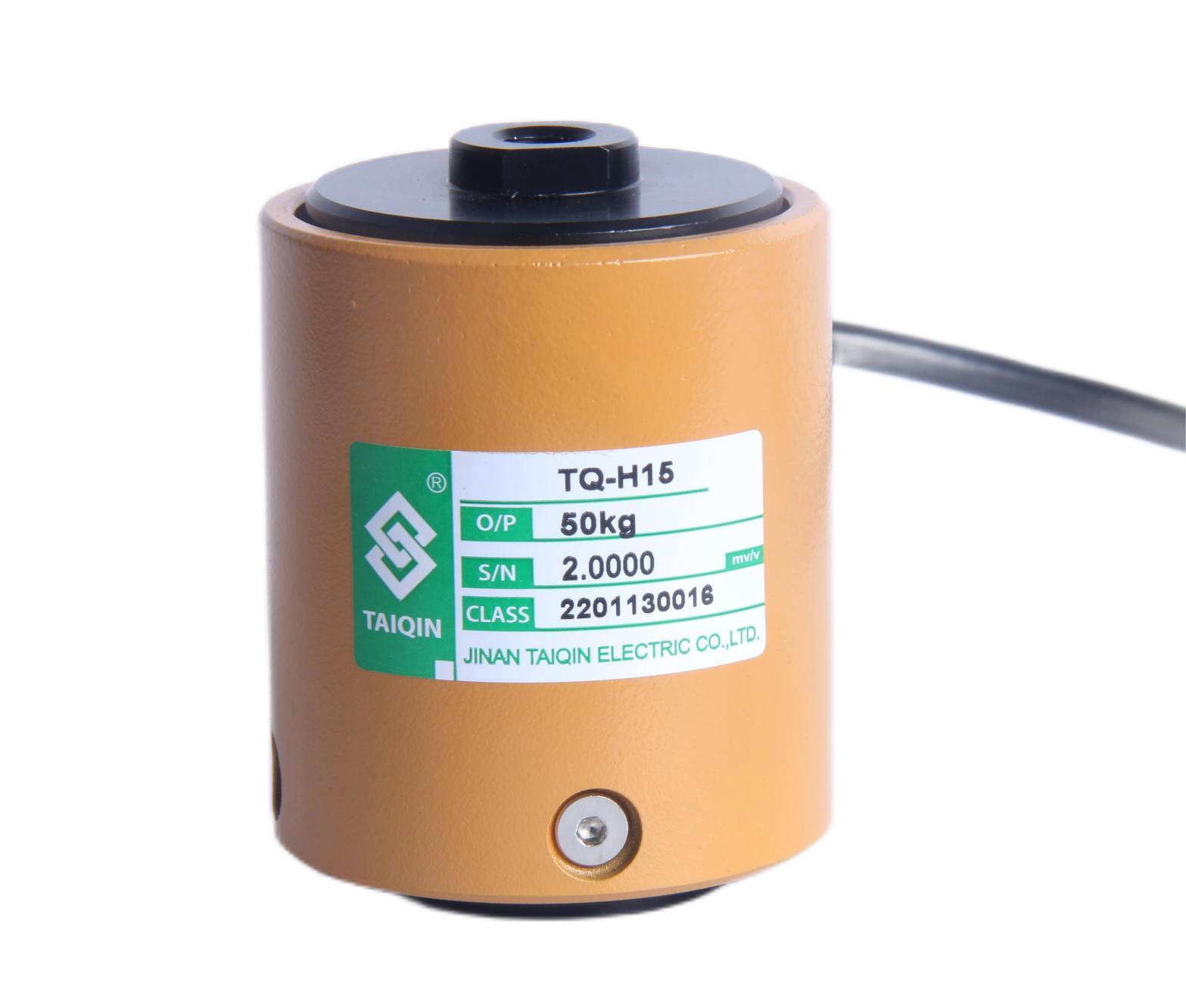

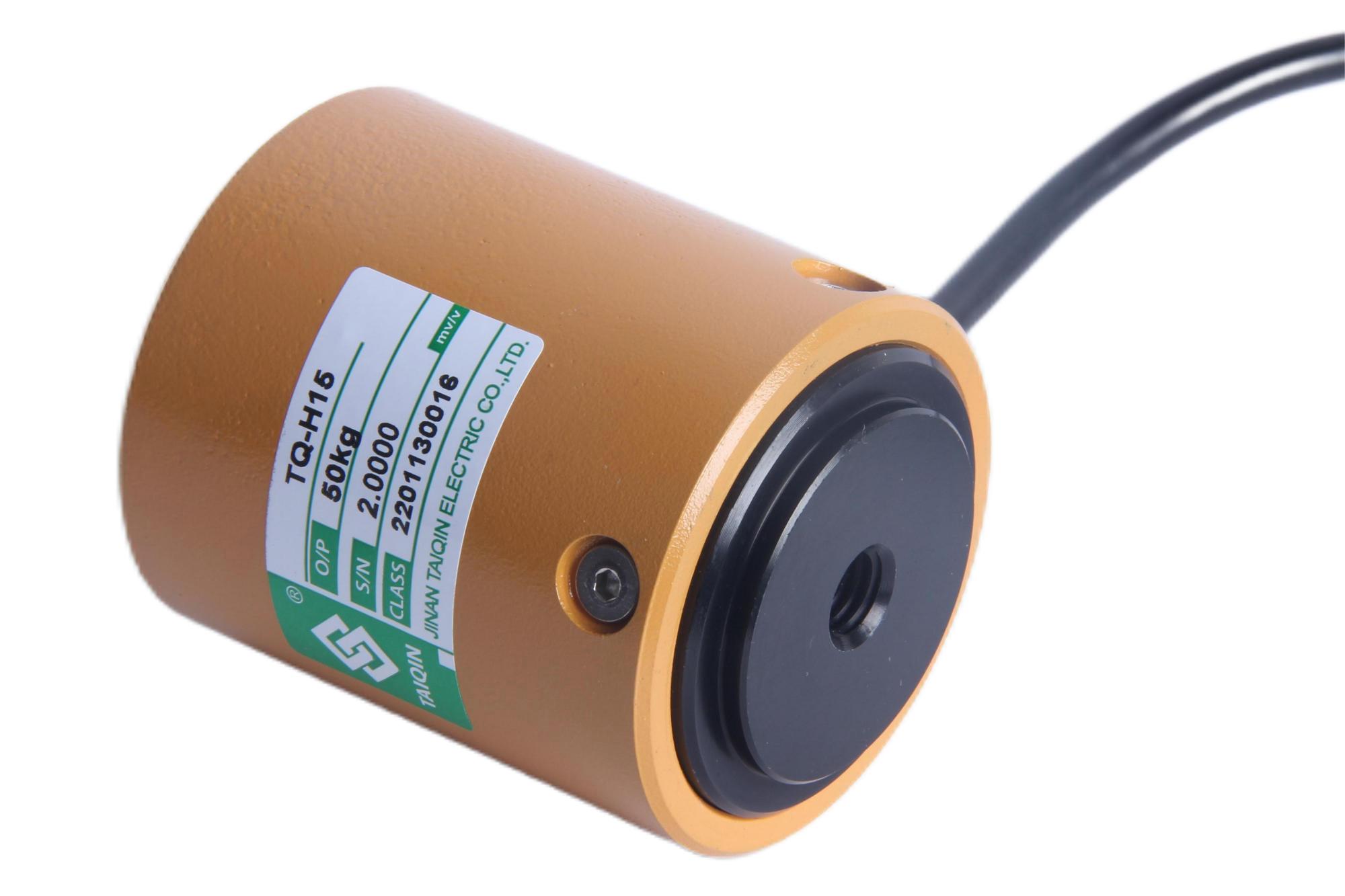

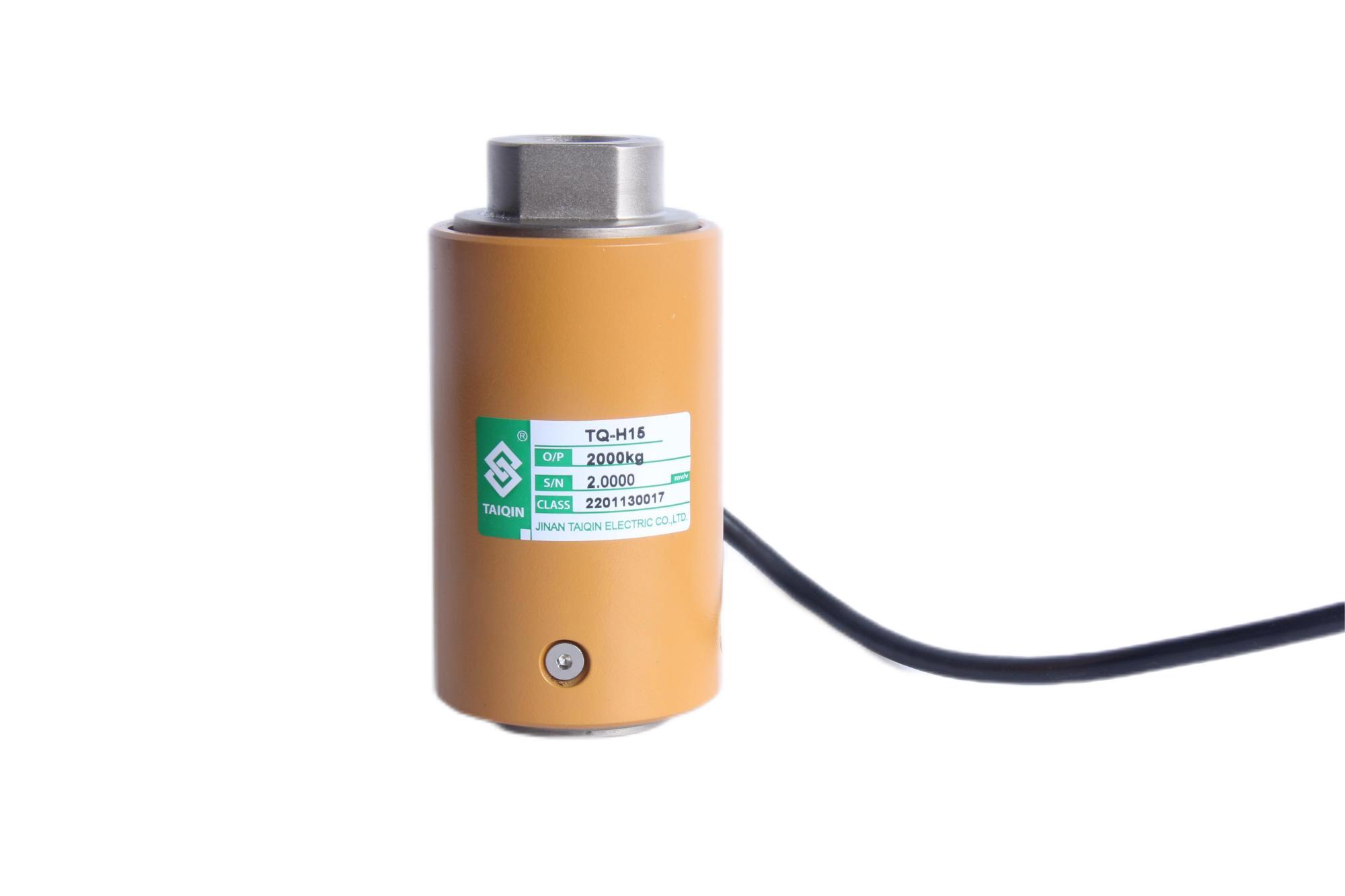

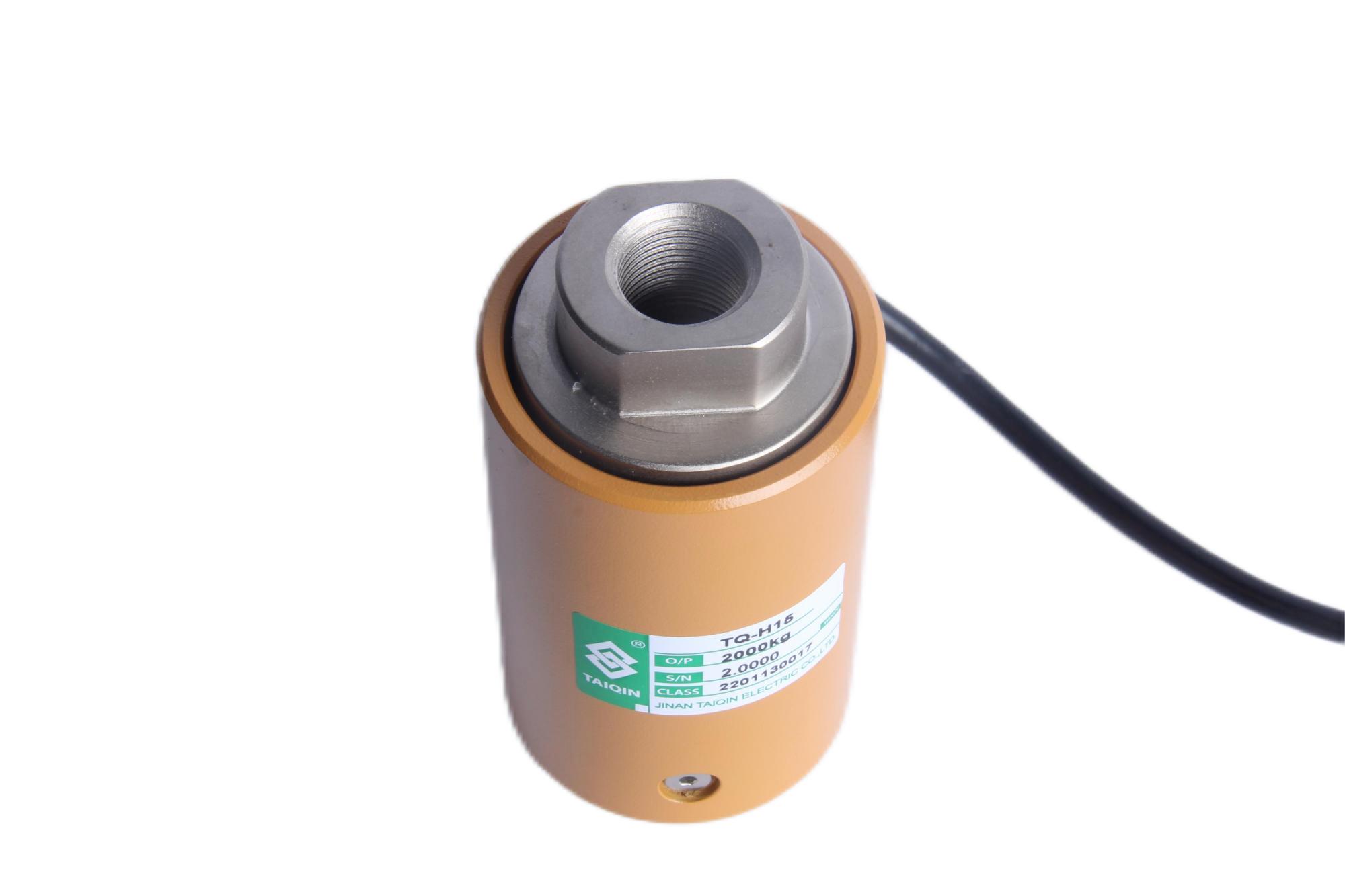

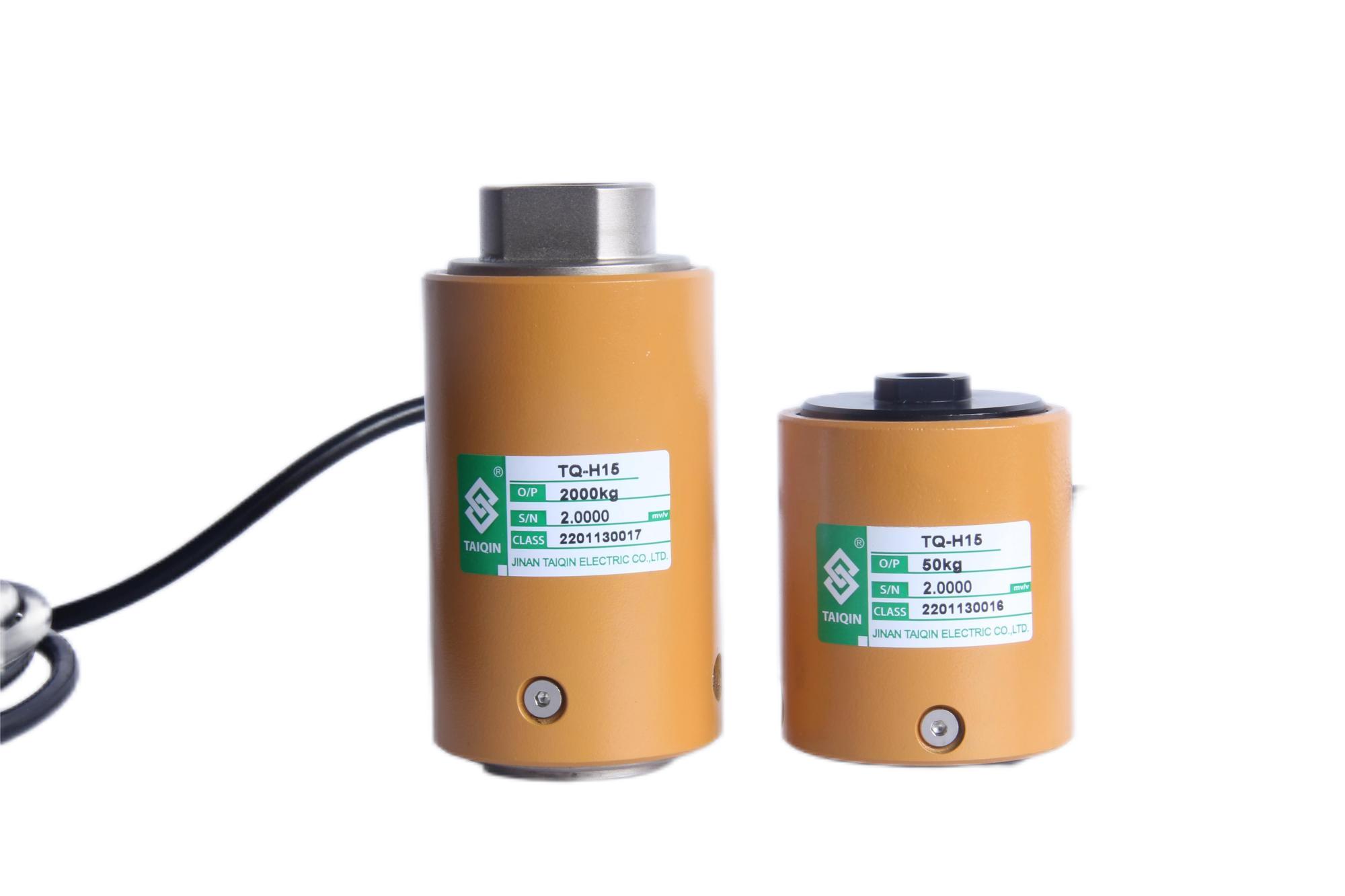

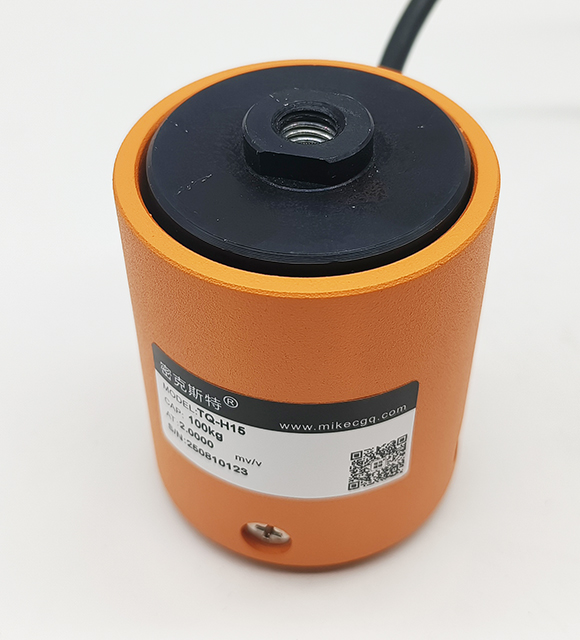

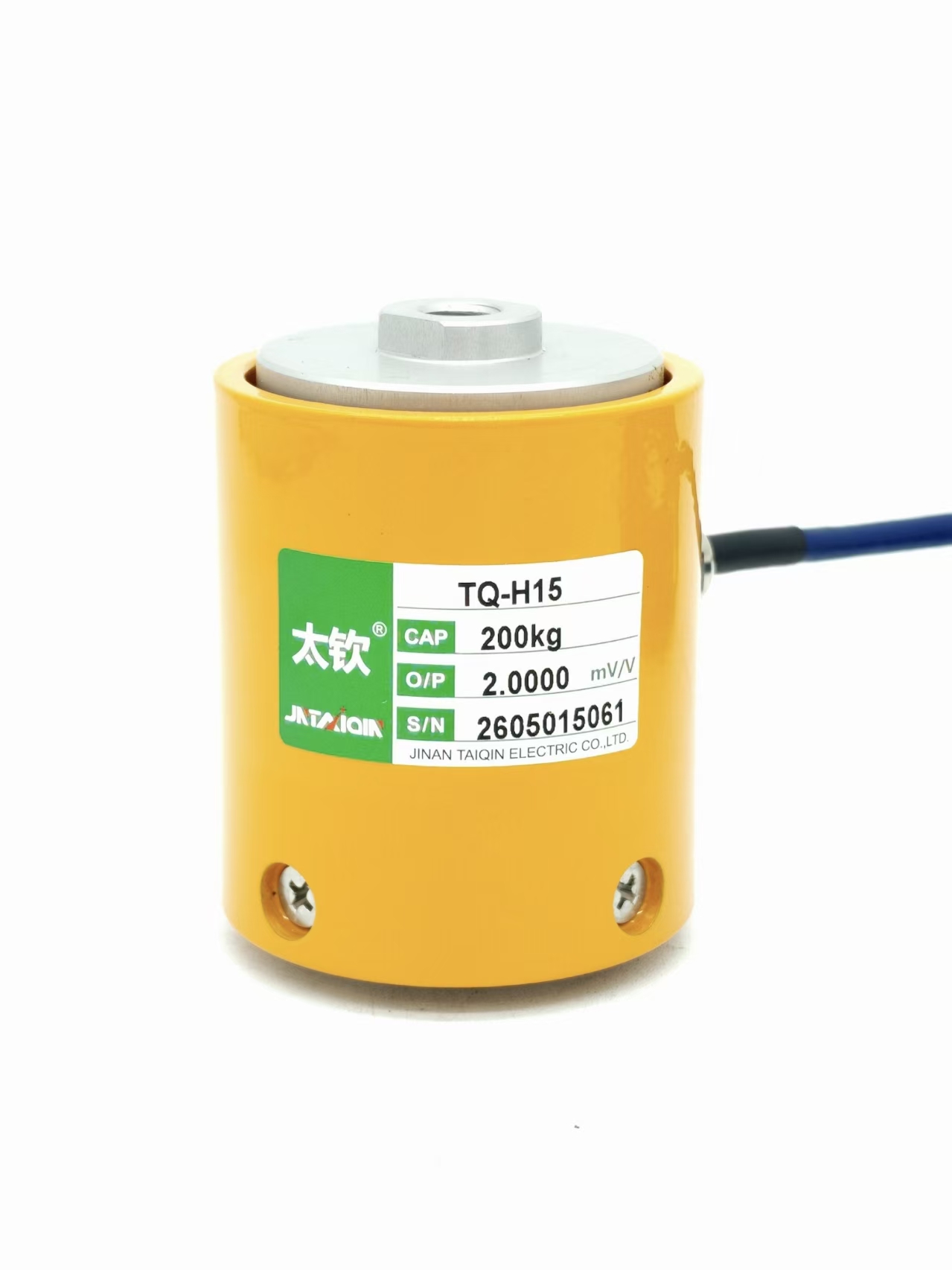

TQ-H15柱式称重传感器

编号:10261
查看:
发布:2020-07-30

TQ-H15柱式称重传感器高稳定性,高可靠性。 TQ-H15柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统、材料试验机等


拨打电话
Call
在线咨询
Service


产品特点:TQ-H15柱式称重传感器高稳定性,高可靠性

产品用途:TQ-H15柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统、材料试验机等

量程kg5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t

技术参数及外形尺寸:

序号

产品技术参数

1

额定载荷

5kg、10kg、20kg、50kg、100kg、200kg、250kg、500kg、1t、2t、3t、5t

2

综合精度

0.05;0.1;0.2;0.3%F.S

3

灵敏度

2.0±0.01mV/V

4

蠕变

±0.05%F.S/30min

5

零点输出

±1%F.S

6

输入阻抗

380±20Ω

7

输出阻抗

351±5Ω

8

绝缘阻抗

≥5000MΩ

9

激励电压

10V(DC)

10

补偿温度范围

-10~+40℃

11

工作温度范围

-30~+70℃

12

安全过载

120%F.S

13

材质

合金钢

14

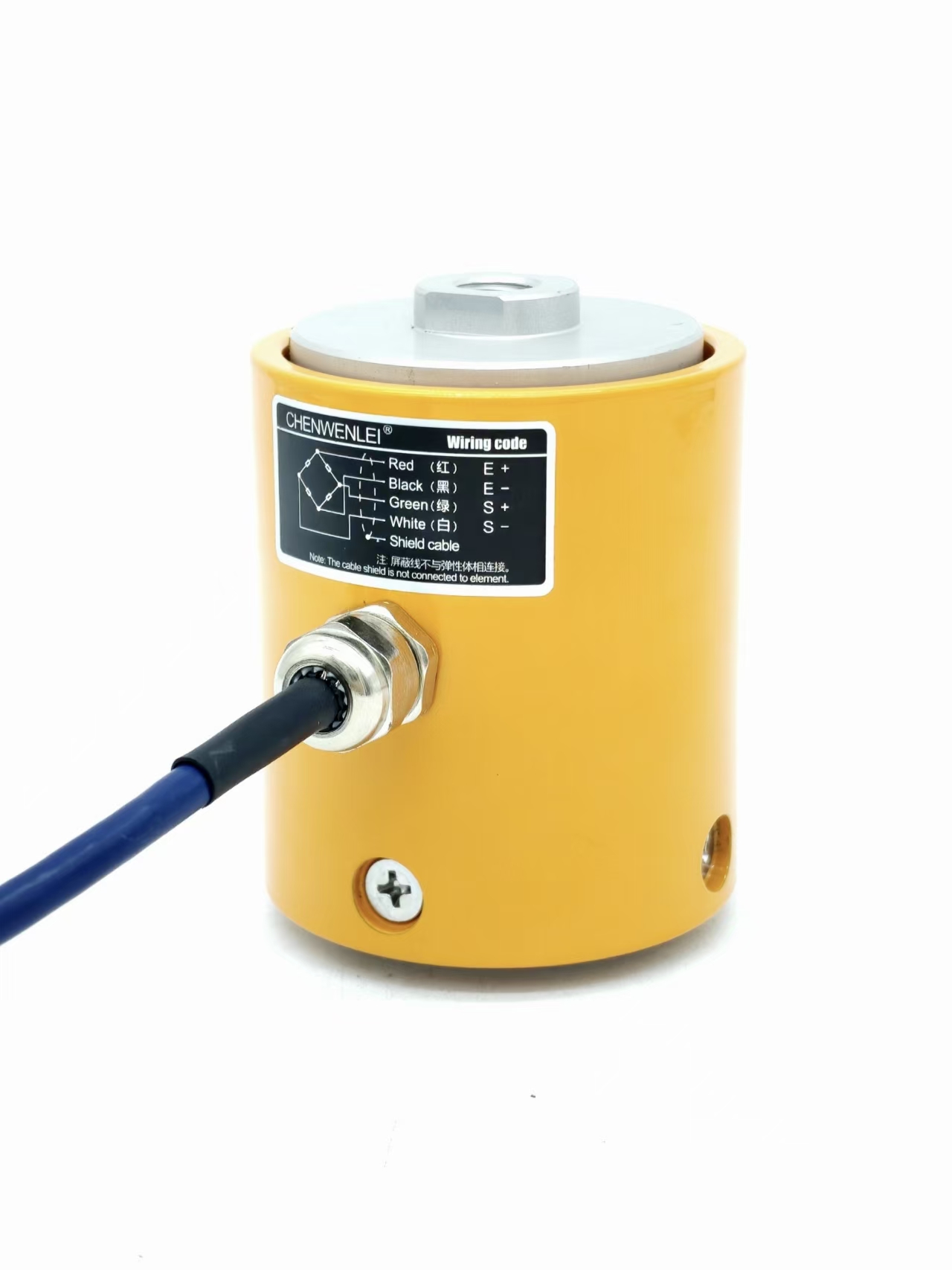

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)



量程

A

B

C

D

E

F

G

H

I

5kg-500kg

mm

80

39

ɸ40

ɸ60

17

77

ɸ20

2×M10×1.5

12

1t-5t

mm

120

51

ɸ40

ɸ60

30

77

ɸ36

2×M20*1.5

20

图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
