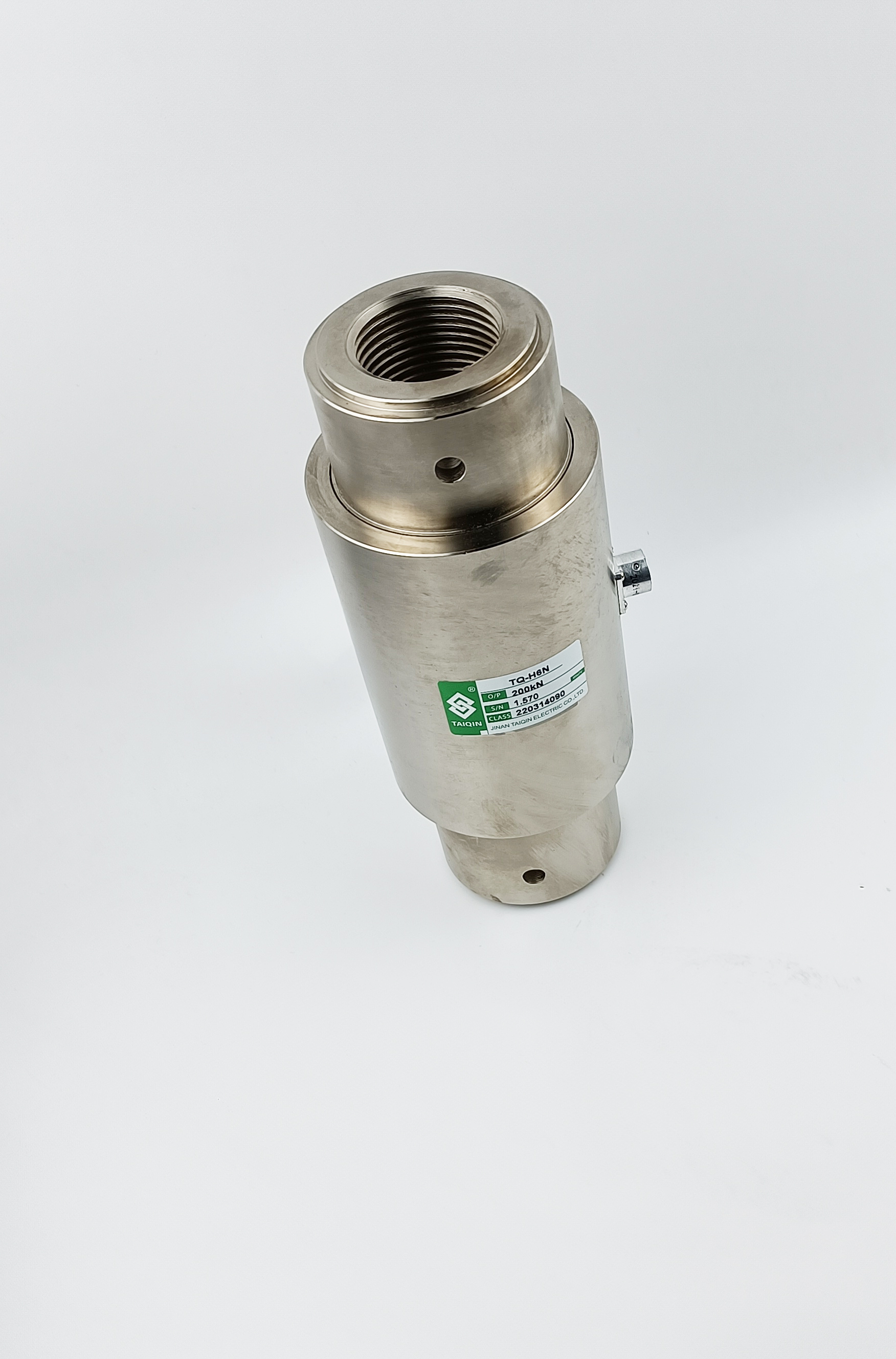

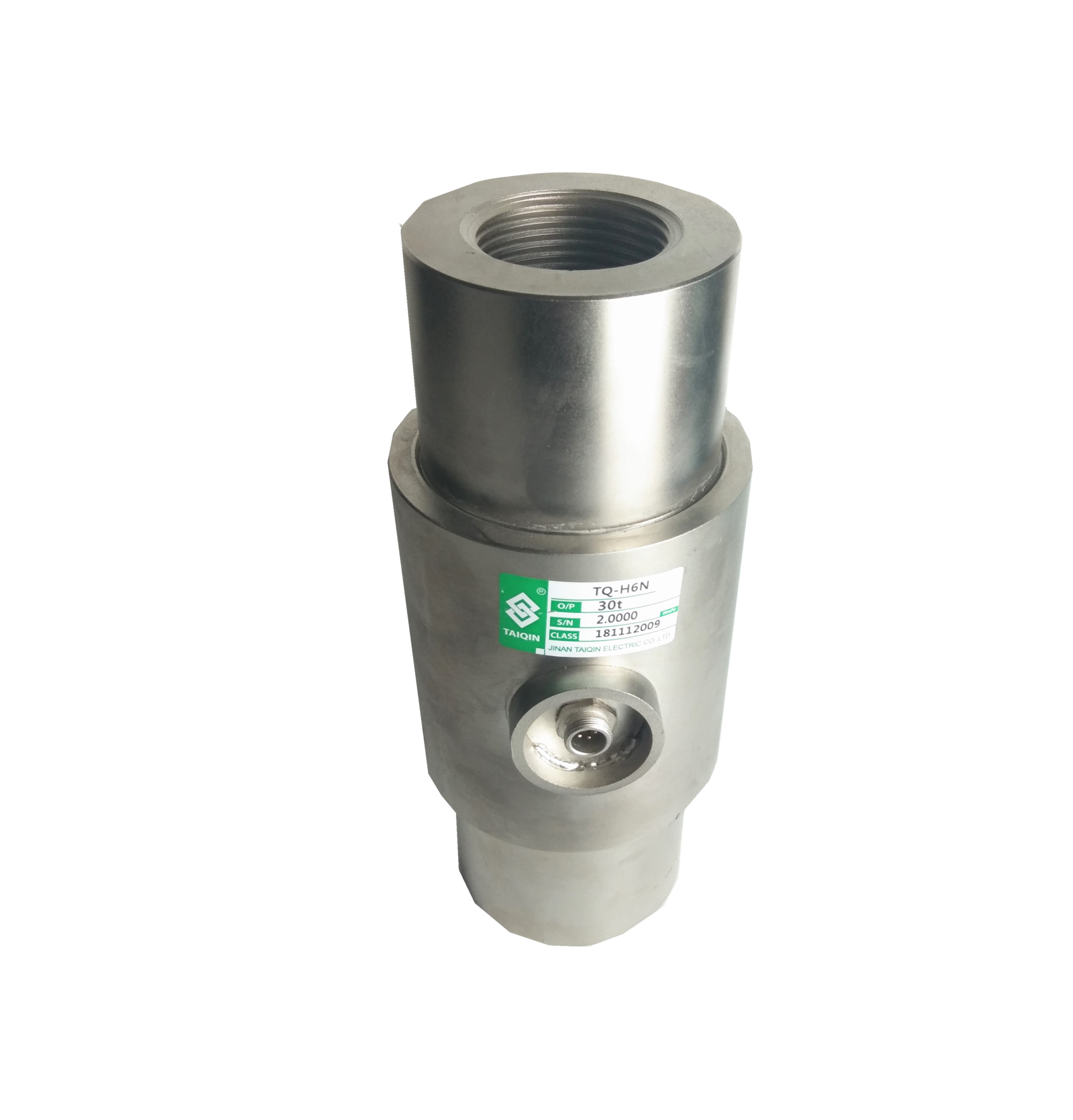

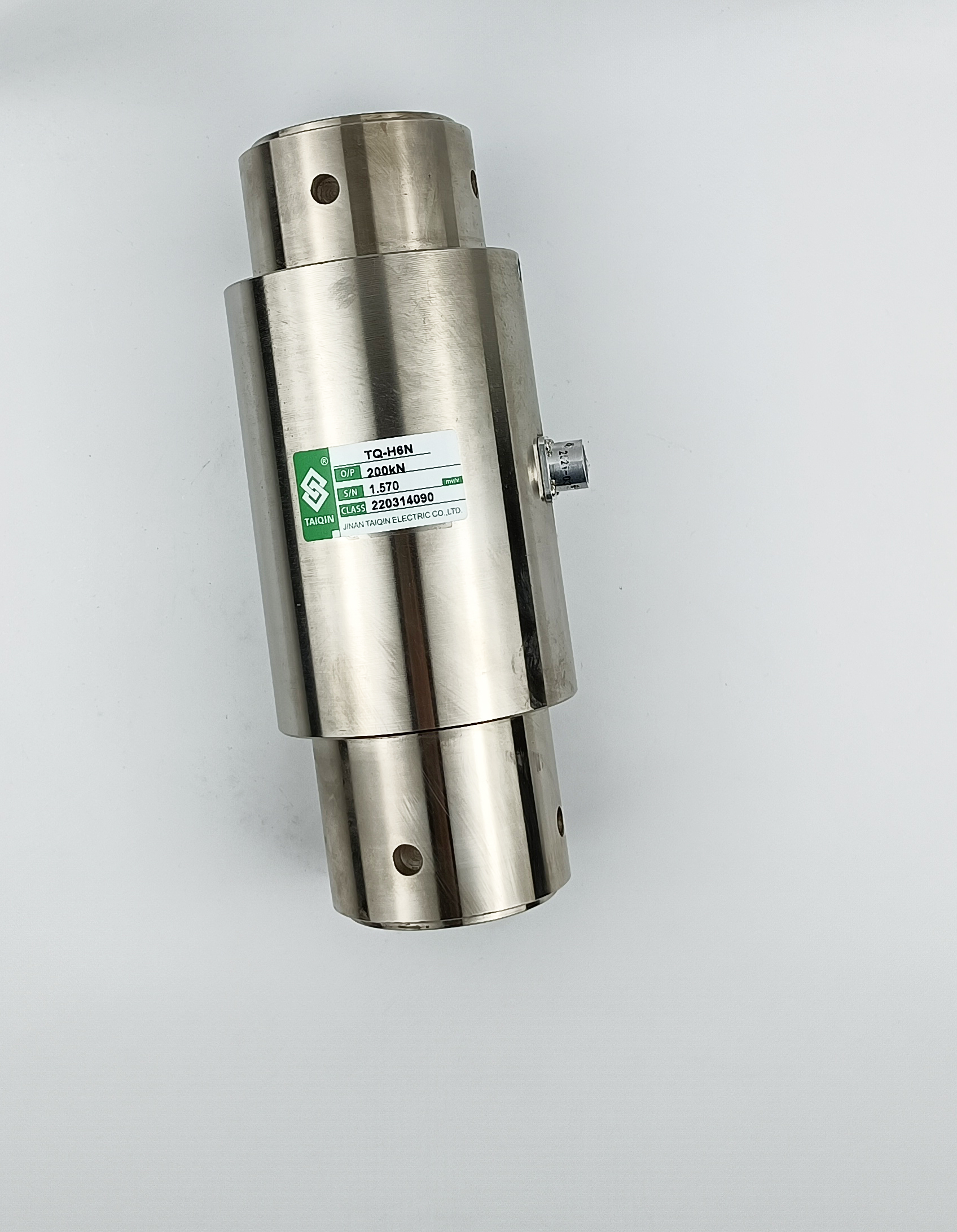

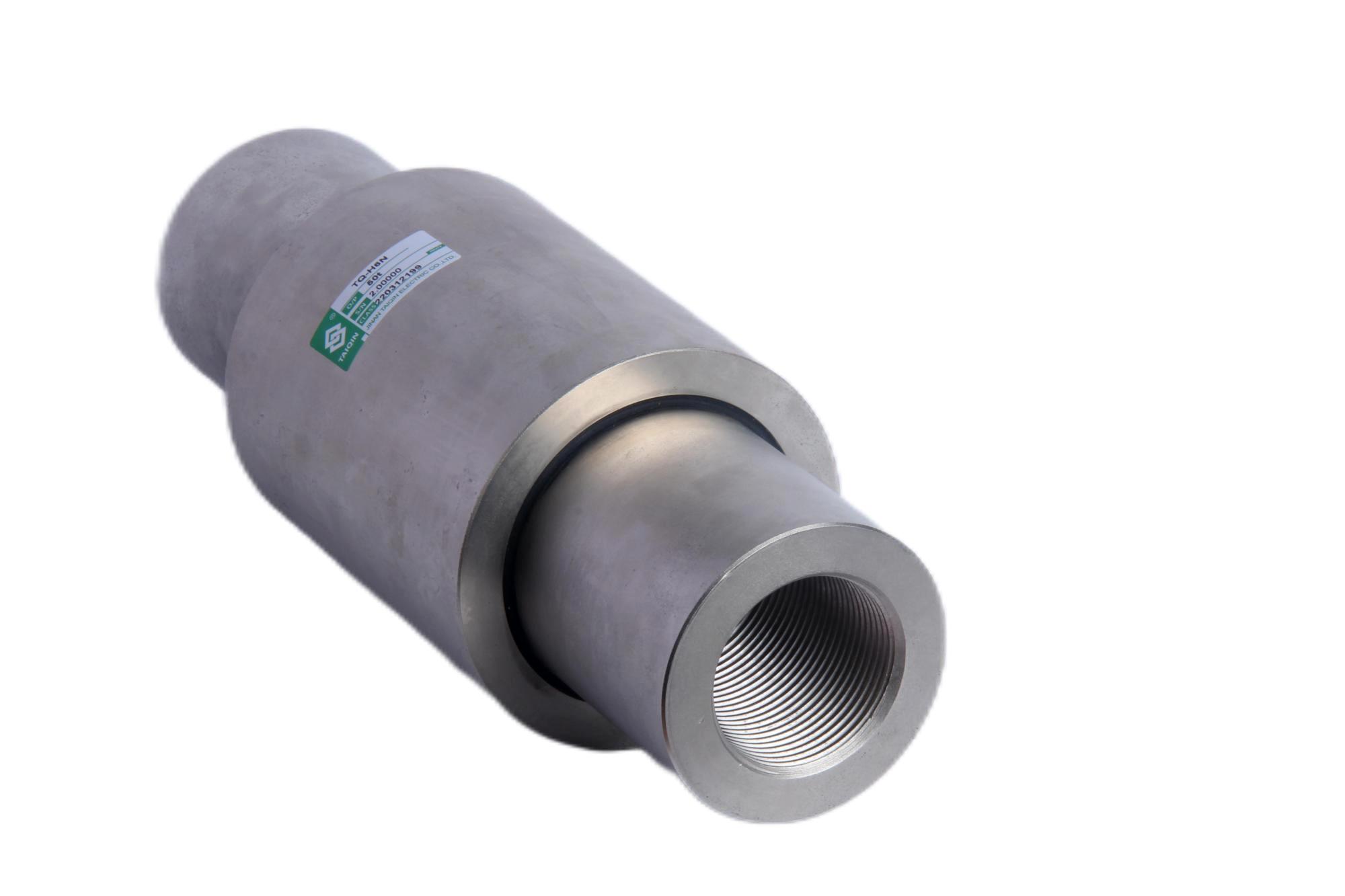

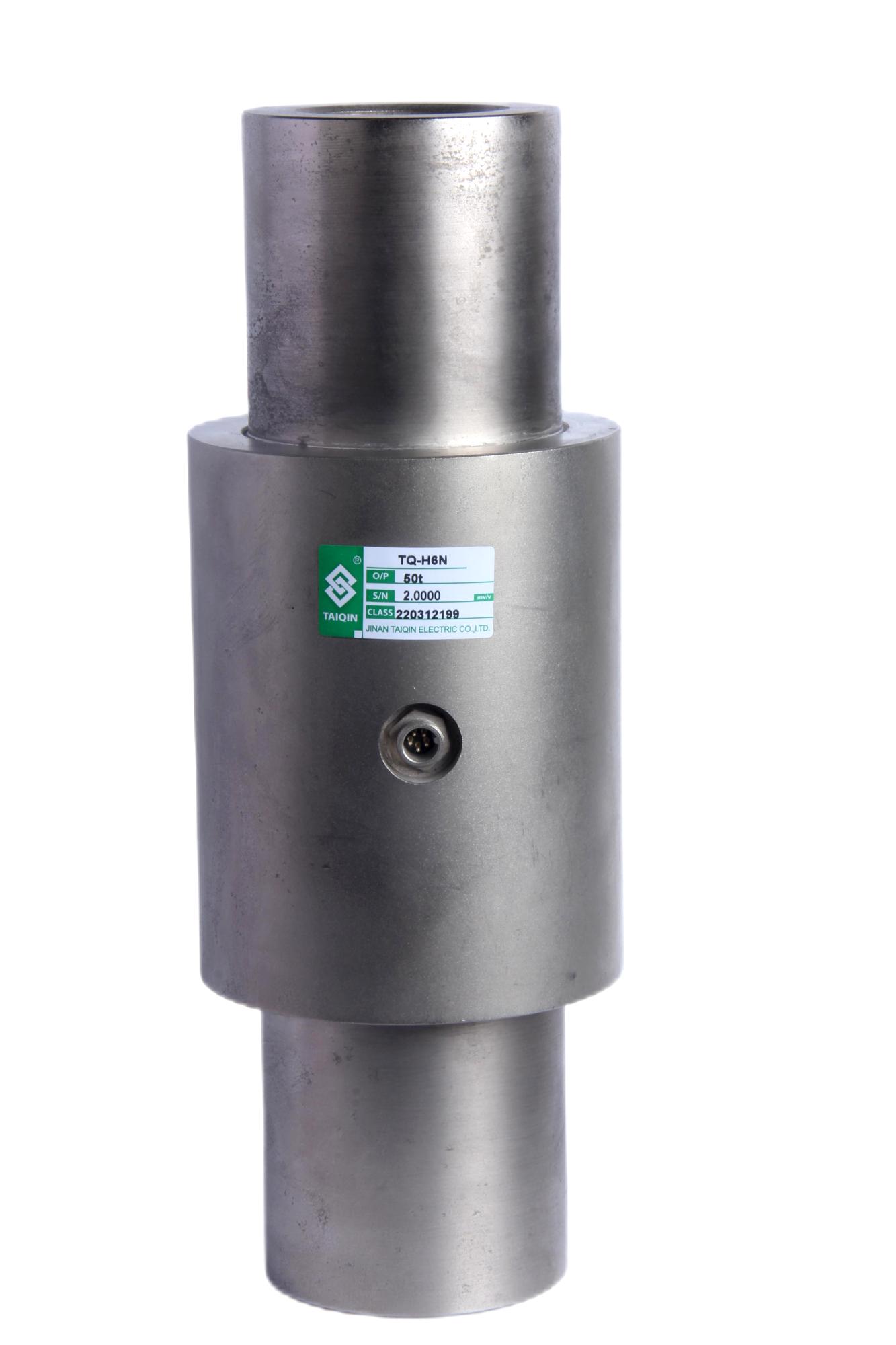

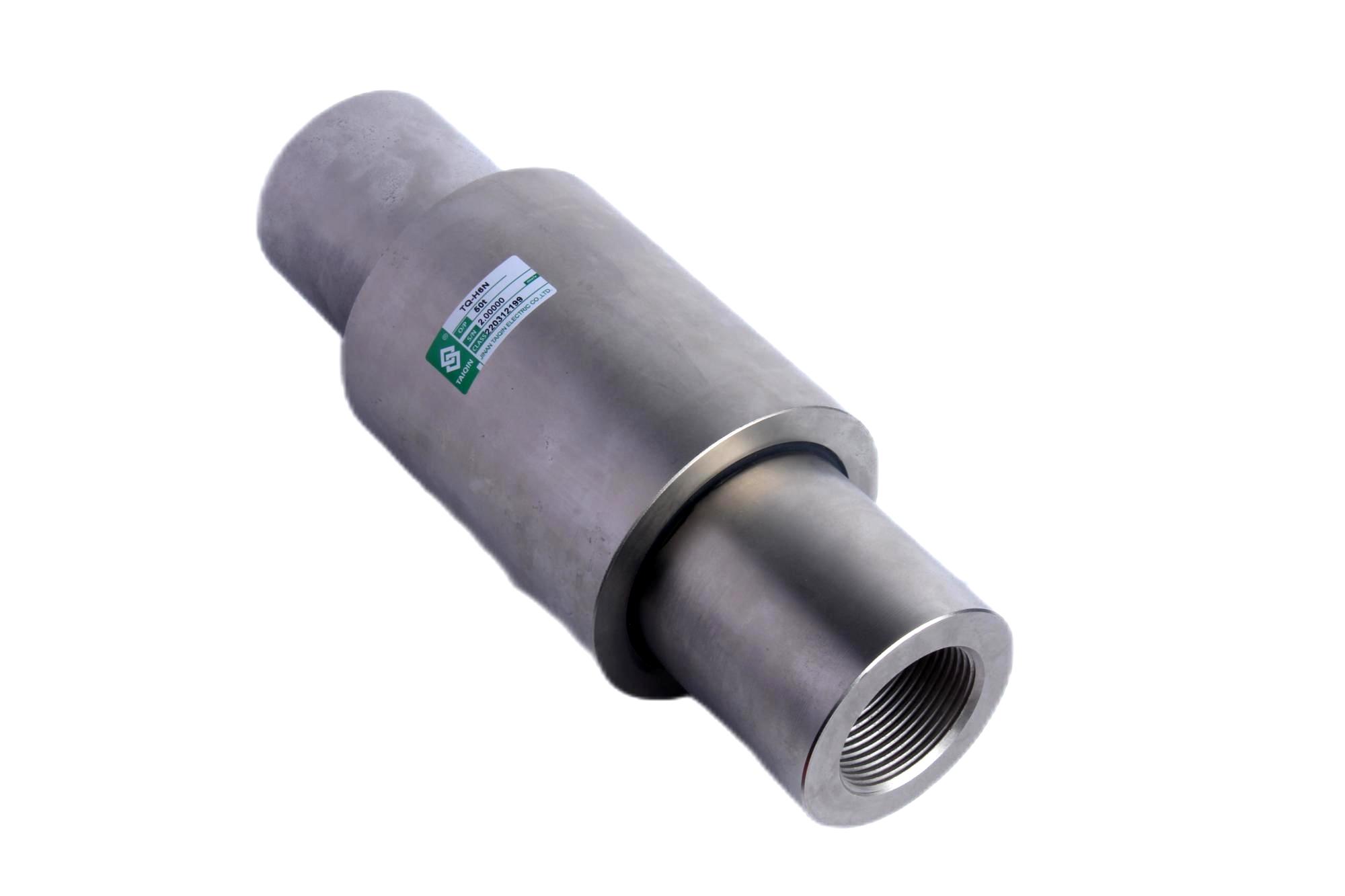

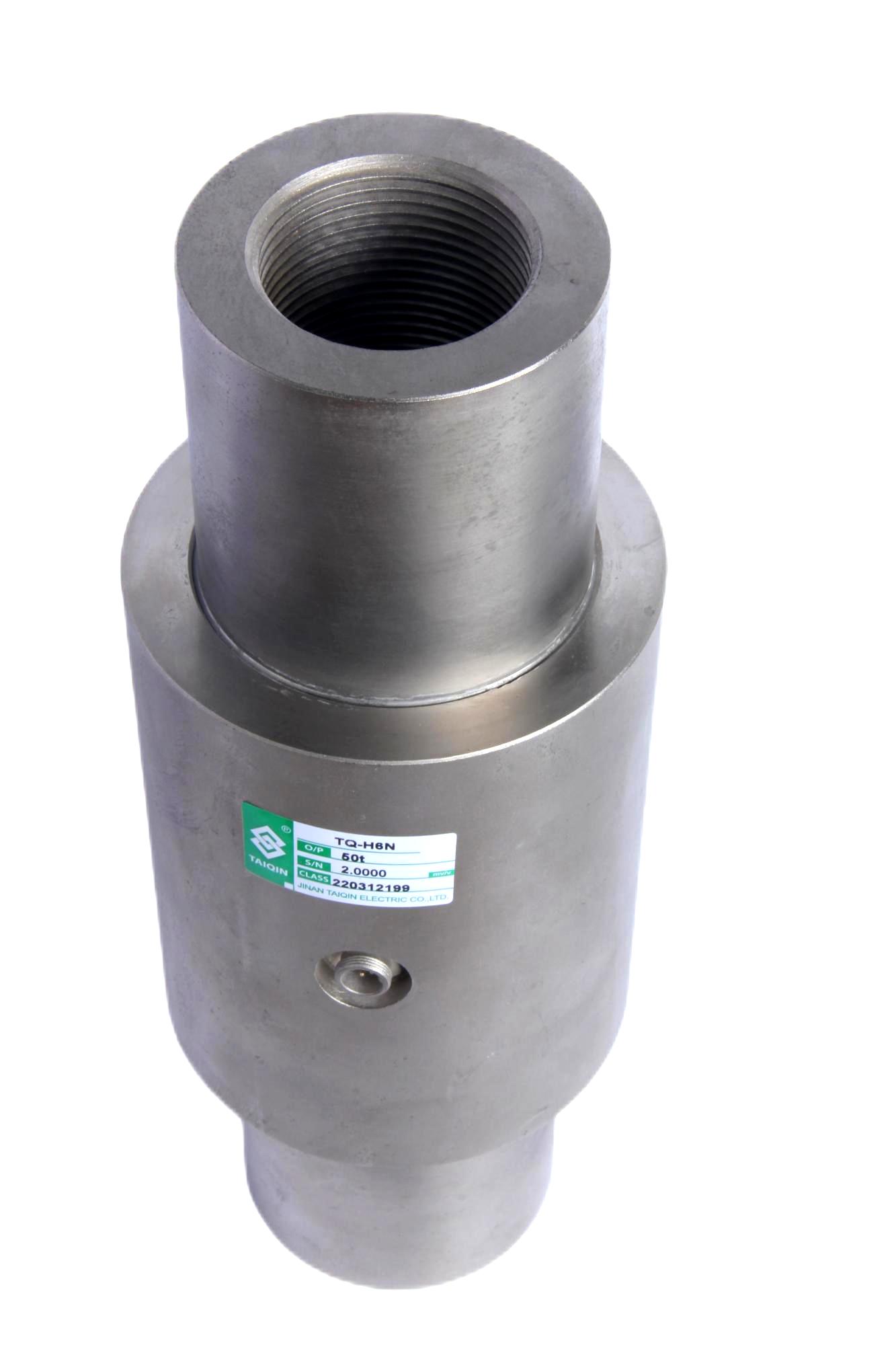

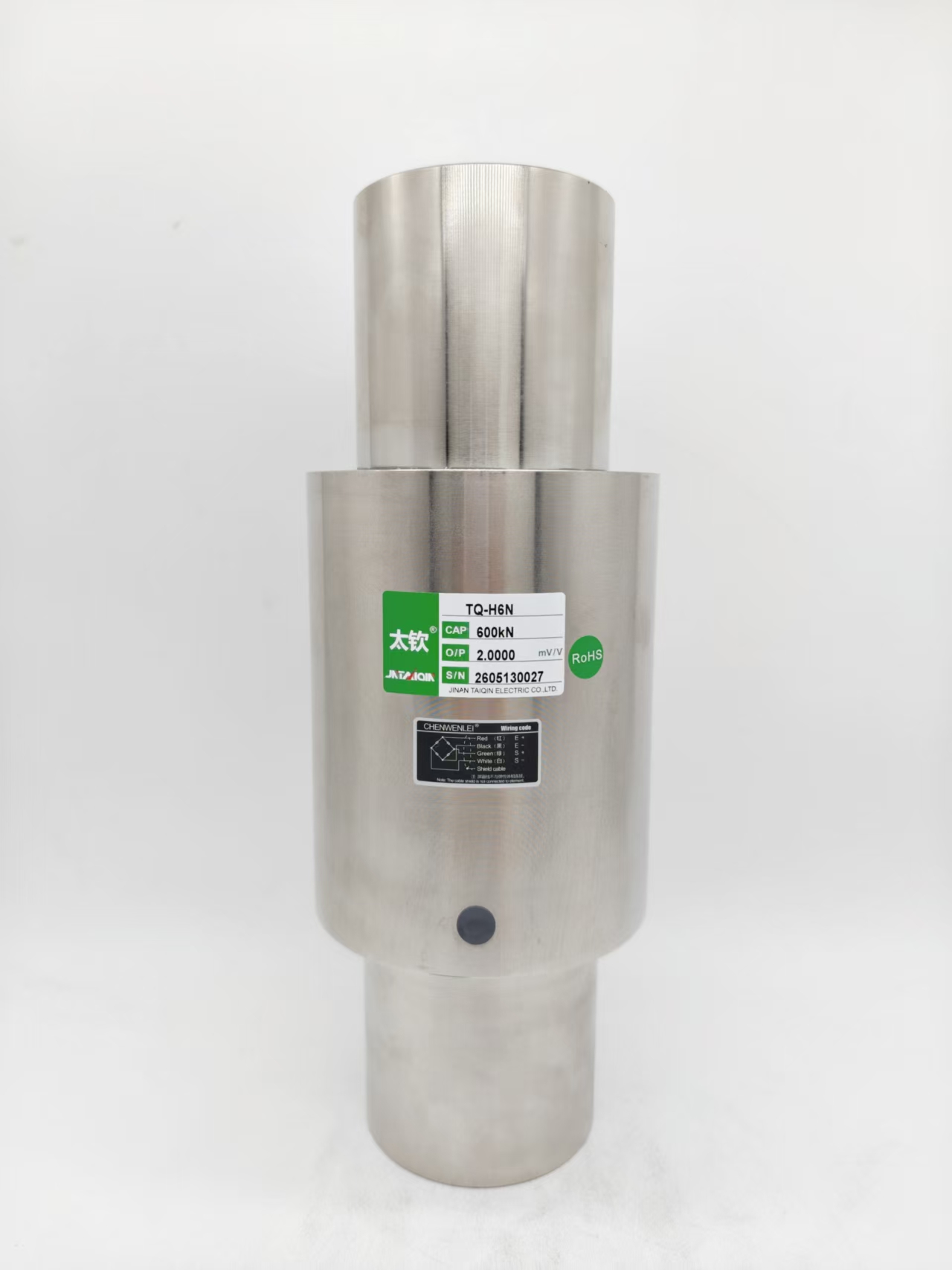

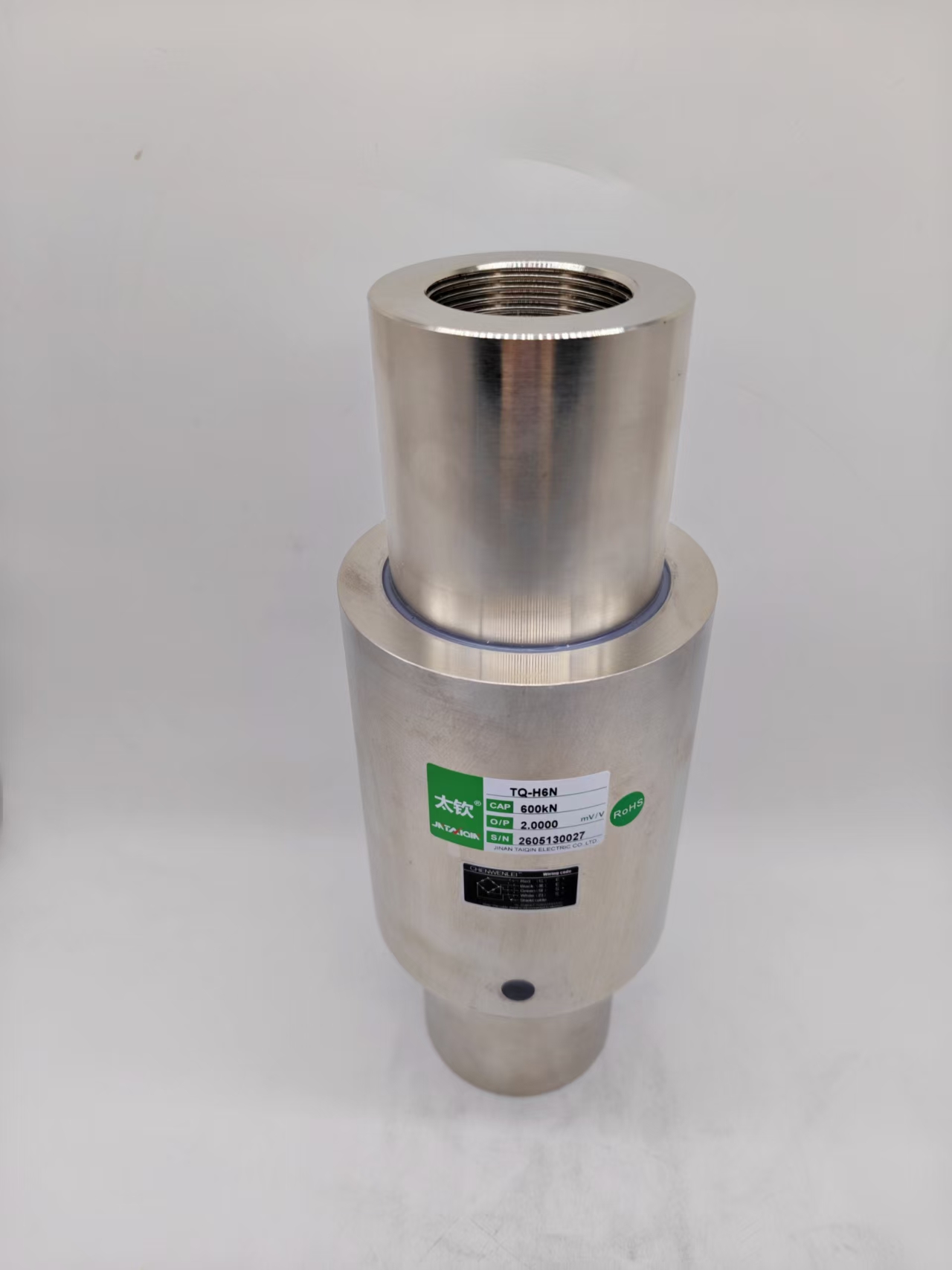

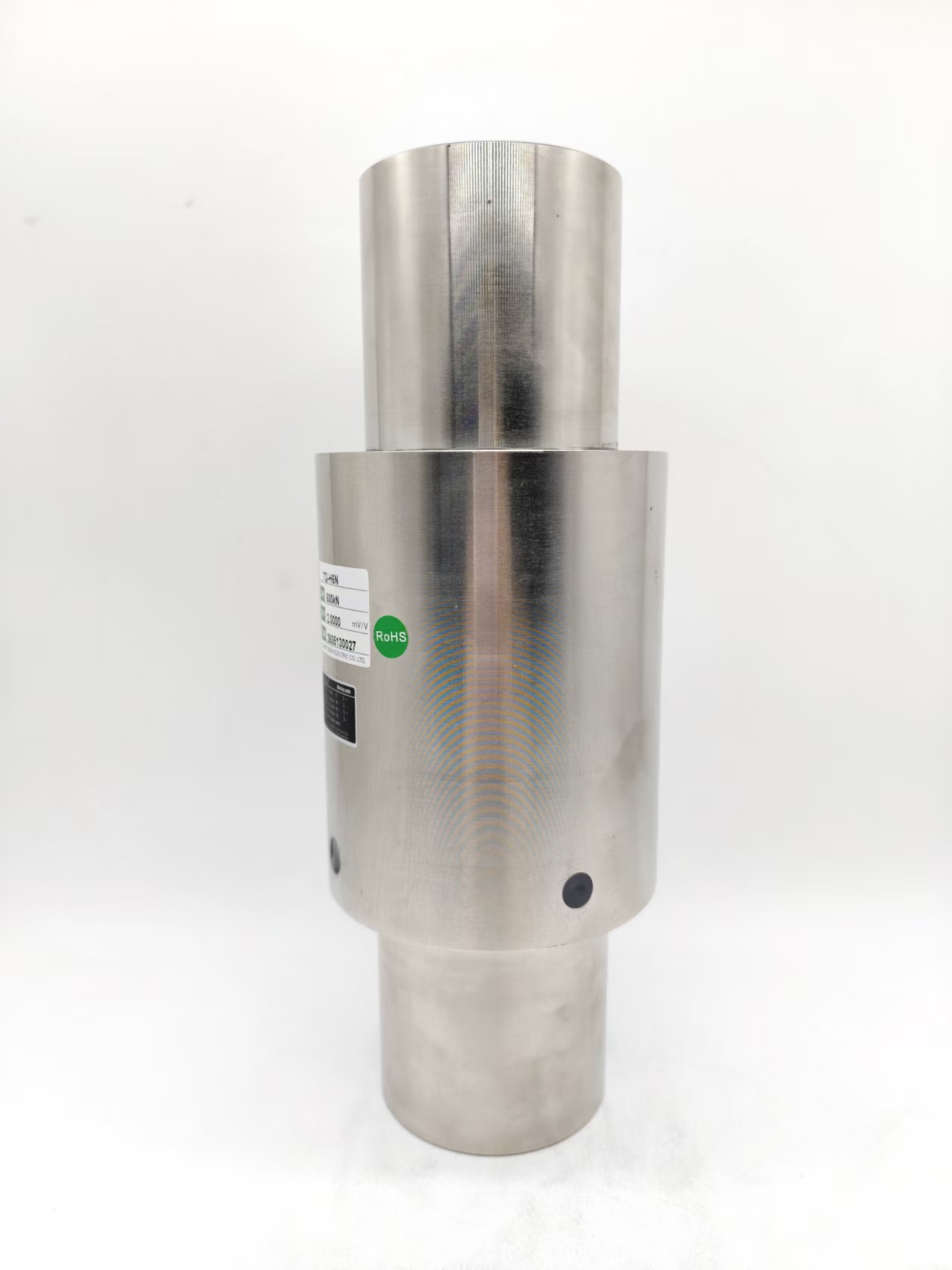

TQ-H6N柱式称重传感器

编号:10131
查看:
发布:2022-10-11

TQ-H6N柱式称重传感器为弹性体结构,具有极好的拉压对称性。高精度、高可靠性;密封结构,稳定性好;抗冲击、抗过载、抗扭能力高。 TQ-H6N柱式称重传感器适用于电子配料秤、地中衡、料斗秤等各种称重设备。


拨打电话
Call
在线咨询
Service


产品特点:TQ-H6N柱式称重传感器为弹性体结构,具有极好的拉压对称性。高精度、高可靠性;密封结构,稳定性好;抗冲击、抗过载、抗扭能力高。

产品用途:TQ-H6N柱式称重传感器适用于电子配料秤、地中衡、料斗秤等各种称重设备。

量程:1.5kN(150kg)、2kN(200kg)、3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)、60kN(6t)、100kN(10t)、150kN(15t)、200kN(20t)、300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)、1500kN(150t)、2000kN(200t)

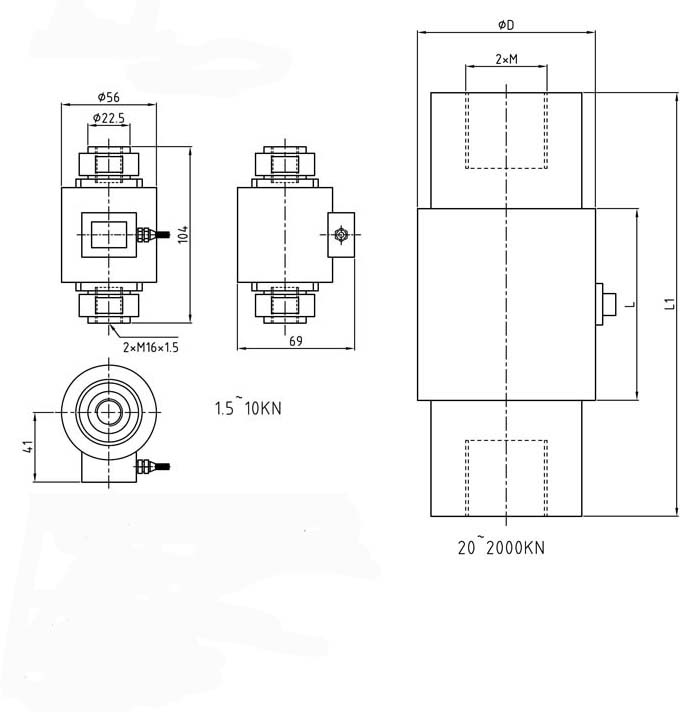

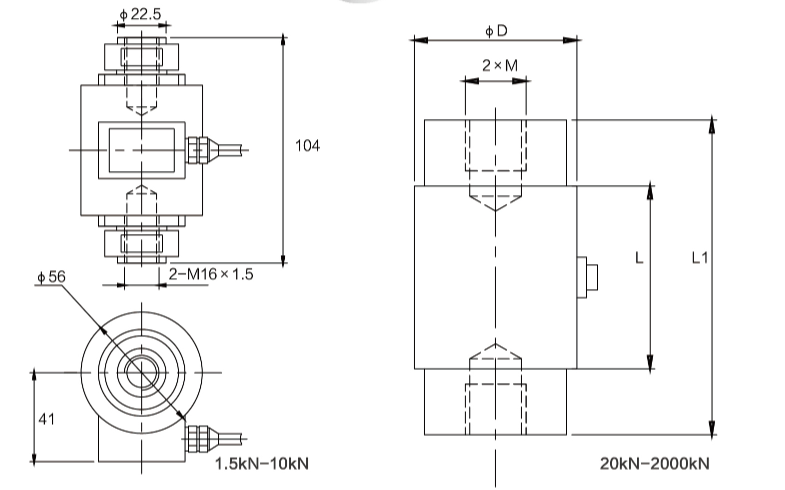

技术参数及外形尺寸:


序号

产品技术参数

1

额定载荷

0.01-200t

2

综合精度

≤0.05%(<100t)

≤0.1(≥100t)

3

灵敏度

1.5-2.5mV/V

4

零点输出

±1%

5

零点温度影响

±0.3%F.S/10

6

输出温度影响

±0.3%F.S/10

7

输入阻抗

380±10Ω或750±15Ω

8

输出阻抗

350±3Ω或700±5Ω

9

绝缘阻抗

≥2000MΩ

10

工作温度范围

-20~65℃

11

安全过载

150%F.S

12

接线方式

红……E+(输入正)

黑……E-(输入负)

绿……S+(输出正)

白……S-(输出负)

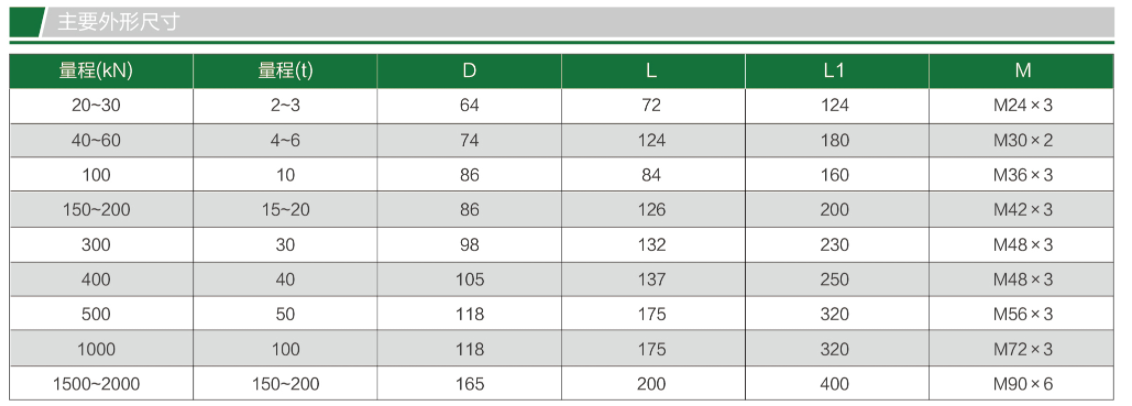

型号

量程(kN

量程(t)

D

L

L1

M

TQ-H6N

20-30

2-3

64

72

124

M24×3

40-60

4-6

74

124

180

M30×2

100

10

86

84

160

M36×3

150-200

15-20

86

126

200

M42×3

300

30

98

132

230

M48×3

500

50

118

175

320

M56×3

600-1000

60-100

118

175

320

M72×3

1500-2000

150-200

165

200

400

M90×6


图片与实物略有差异,以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利,恕不另行通知
