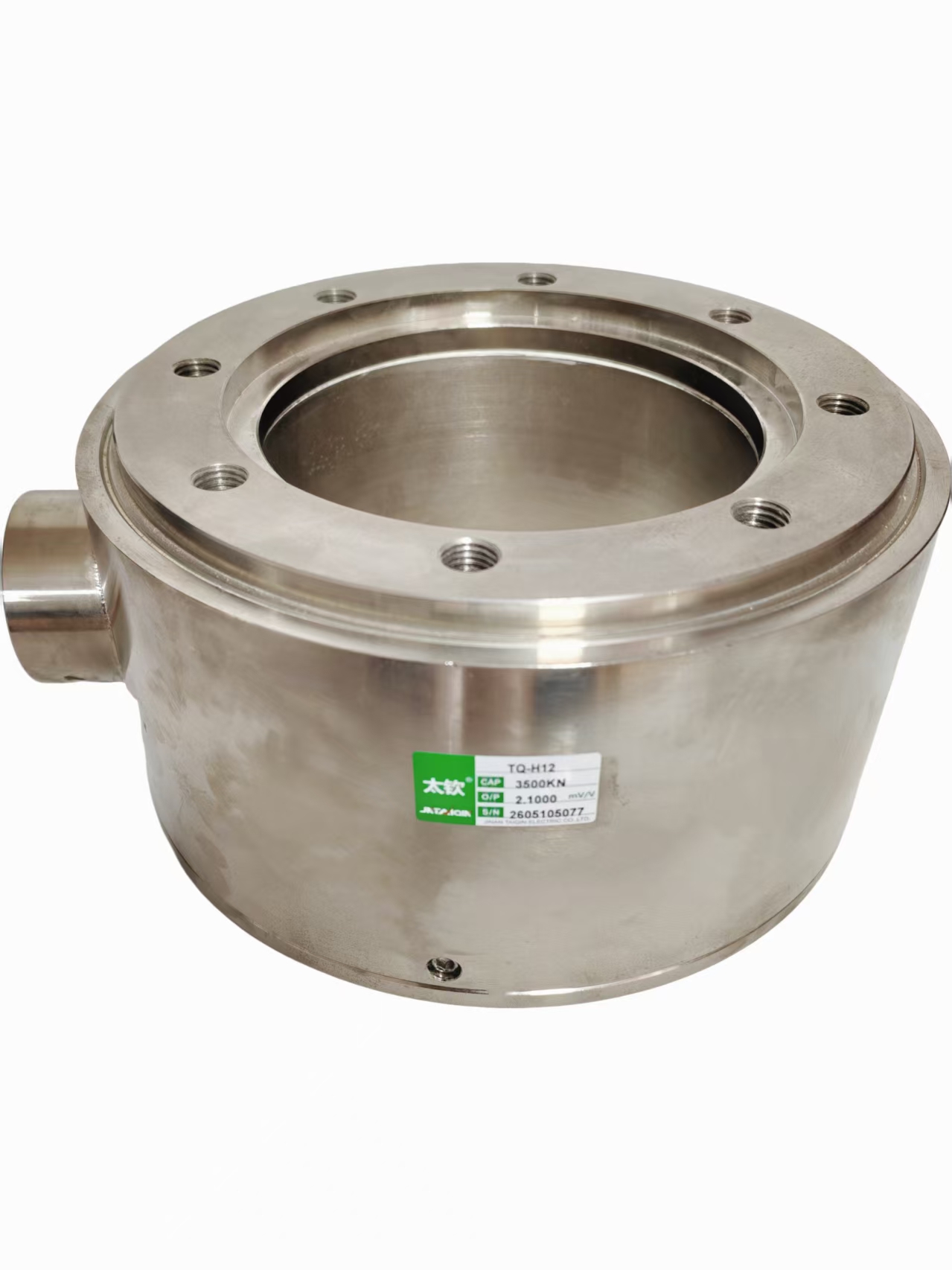

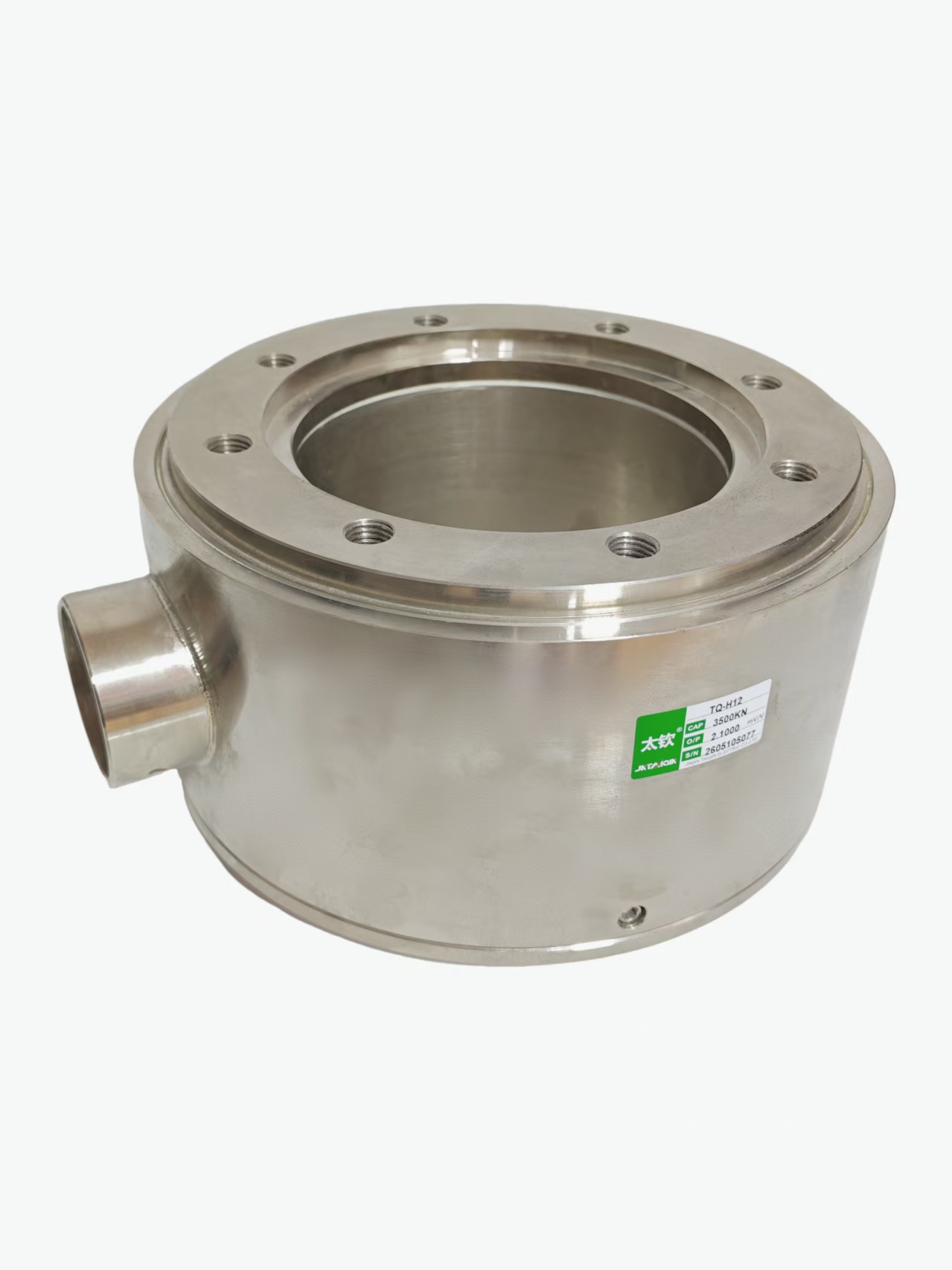

TQ-H12柱式称重传感器

编号：10285
查看：
发布：2024-10-15

TQ-H12柱式称重传感器高稳定性，高可靠性。 TQ-H12柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统


拨打电话
Call 在线咨询
Service


产品名称：TQ-H12柱式称重传感器

产品特点：TQ-H12柱式称重传感器高稳定性，高可靠性。

产品用途：TQ-H12柱式称重传感器广泛适用于测力、称重及其他力值的测量与控制系统

量程：600kN（60t）、1000kN（100t）、2000kN（200t）、3000kN（300t）、4000kN（400t）、5000kN（500t）、6000kN（600t）

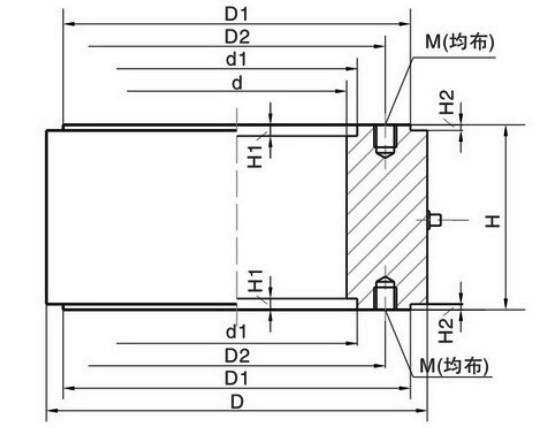

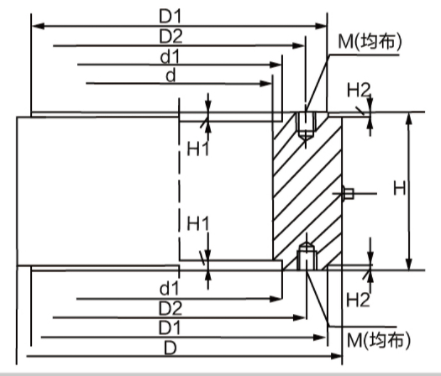

技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

60t-600t

2

综合精度

0.2%F.S

3

灵敏度

2.0mV/V

4

非线性

≦0.1%F.S

5

重复性

≦0.05%F.S

6

滞后

≦0.1%F.S

7

零点温度影响

<0.05%F.S/10℃

8

输出温度影响

<0.05%F.S/10℃

9

零点输出

±1%F.S

10

输入阻抗

380Ω

11

输出阻抗

350Ω

12

绝缘阻抗

>2000MΩ

13

激励电压

10V(DC)

14

工作温度范围

-10~65℃

15

安全过载

120％F.S

16

材质

合金钢

17

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）

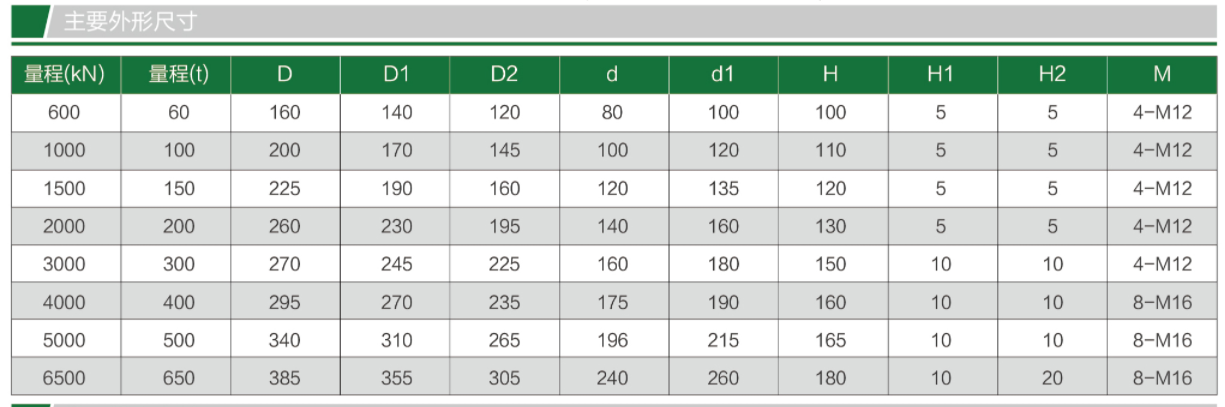

型号

量程（kN）

量程（t）

D

D1

D2

d

d1

H

H1

H2

M

TQ-H12

600

60

160

140

120

80

100

100

5

5

4-M12

1000

100

200

170

145

100

120

110

5

5

4-M12

1500

150

225

190

160

120

135

120

5

5

4-M12

2000

200

260

230

195

140

160

130

5

5

4-M12

3000

300

270

245

205

160

180

150

10

5

4-M12

4000

400

295

270

235

160

190

160

10

10

8-M16

5000

500

340

310

265

196

215

165

10

10

8-M16

6500

650

385

355

305

240

260

180

10

20

8-M16


图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
