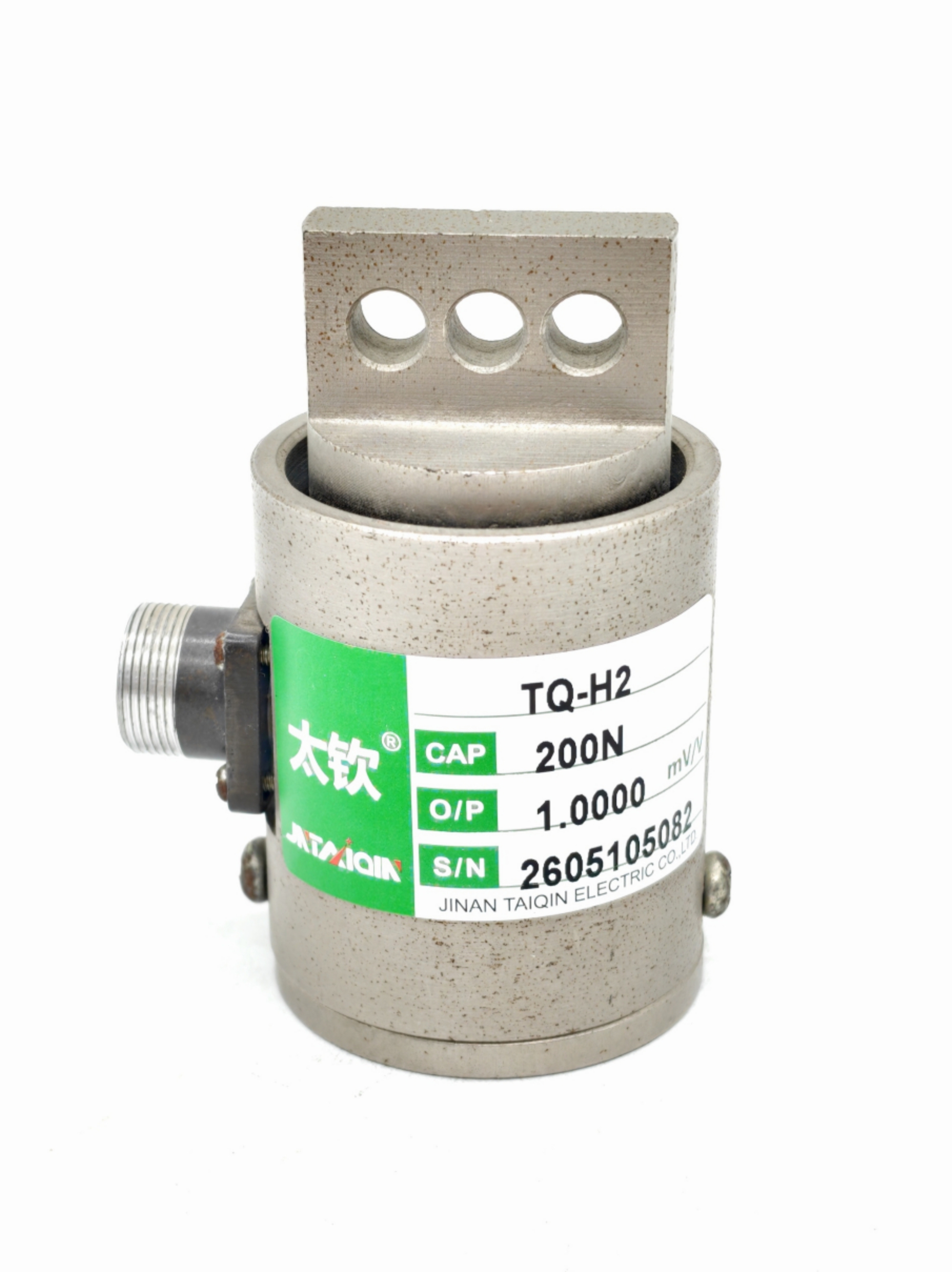

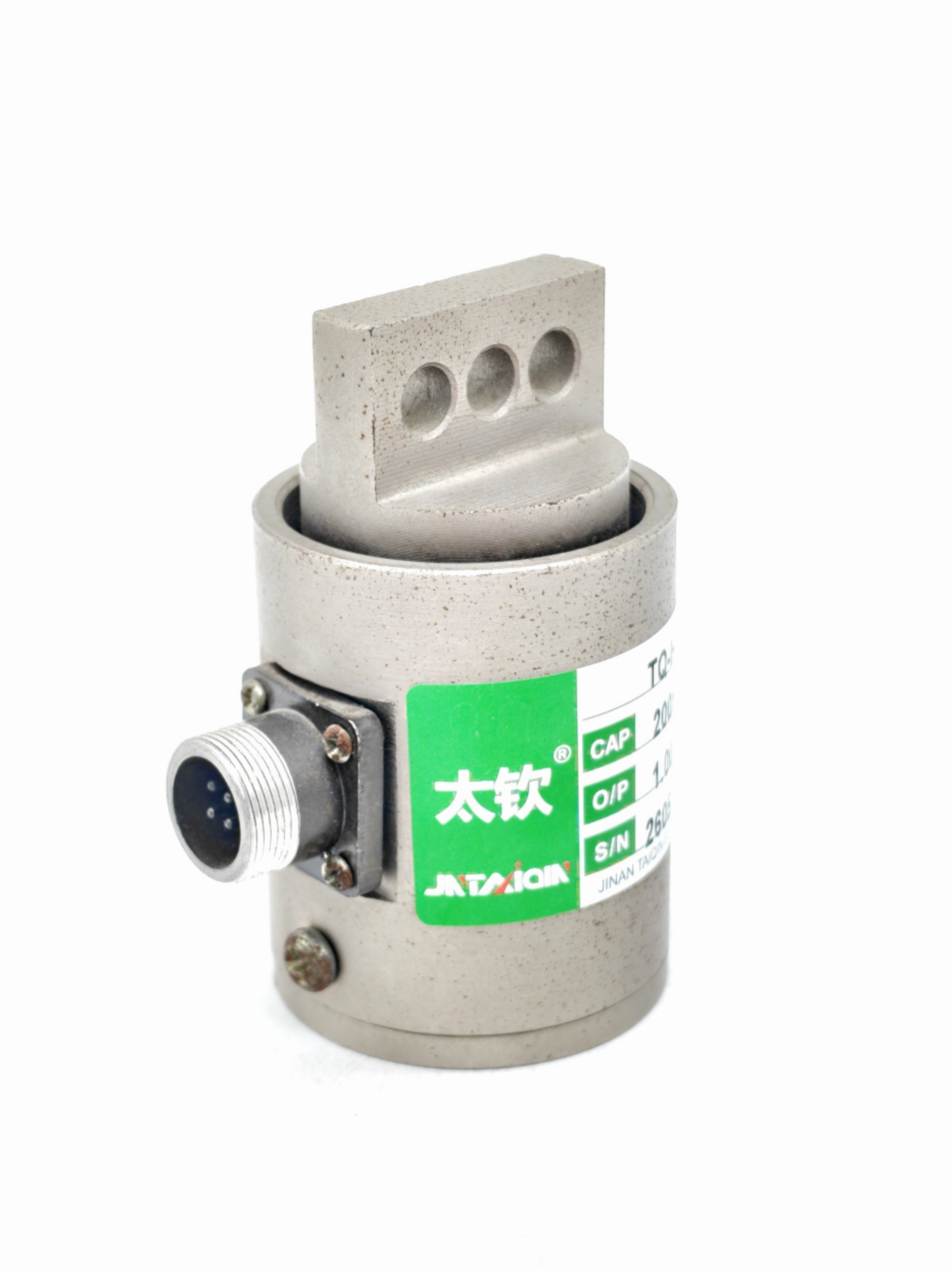

TQ-H2圆柱侧拉式称重传感器

编号：10128
查看：
发布：2020-07-30

TQ-H2圆柱侧拉式称重传感器具有精度高，安装简便，防潮性能好等特点。 TQ-H2圆柱侧拉式称重传感器适用于试验机等力量测量。


拨打电话
Call 在线咨询
Service


产品特点：TQ-H2圆柱侧拉式称重传感器具有精度高，安装简便，防潮性能好等特点。

产品用途：TQ-H2圆柱侧拉式称重传感器适用于试验机等力量测量。

量程：50N(5kg)、100N(10kg)、200N(20kg)、500N(50kg)、1 kN(100kg)、2kN(200kg)



序号

产品技术参数

1

额定载荷

5-200kg

2

综合精度

0.05%F.S

3

灵敏度

1.5-2.0mV/V

4

零点输出

≤0.1%F.S

5

输入阻抗

380±50Ω

6

输出阻抗

351±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~40℃

9

适用温度范围

-30~70℃

10

安全过载

150%F.S

 11

极限载荷

300%F.S

12

材质

合金钢

13

激励电压

10V(DC)

14

密封等级

IP67

15

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）

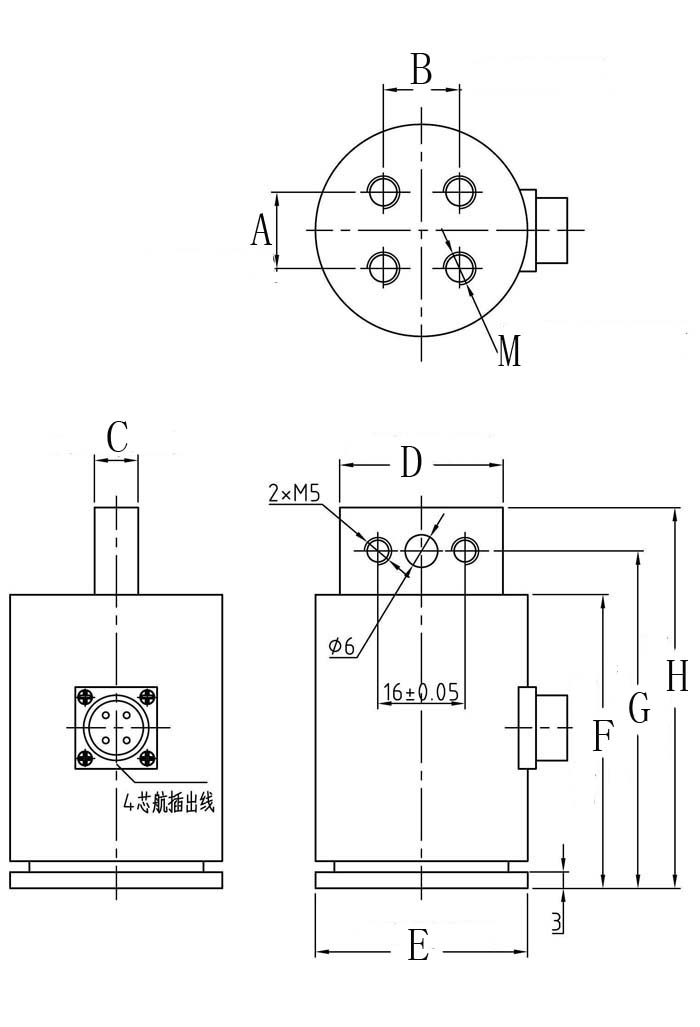

型号

量程（N）

A

B

C

ɸD

ɸE

F

G

H

M

TQ-H2

50N-500N

14

14

8

ɸ30

ɸ39

54

62

70

4×M6

1000N-2000N

24

24

11.5

ɸ40

ɸ49

64

86

94

4×M8


图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
