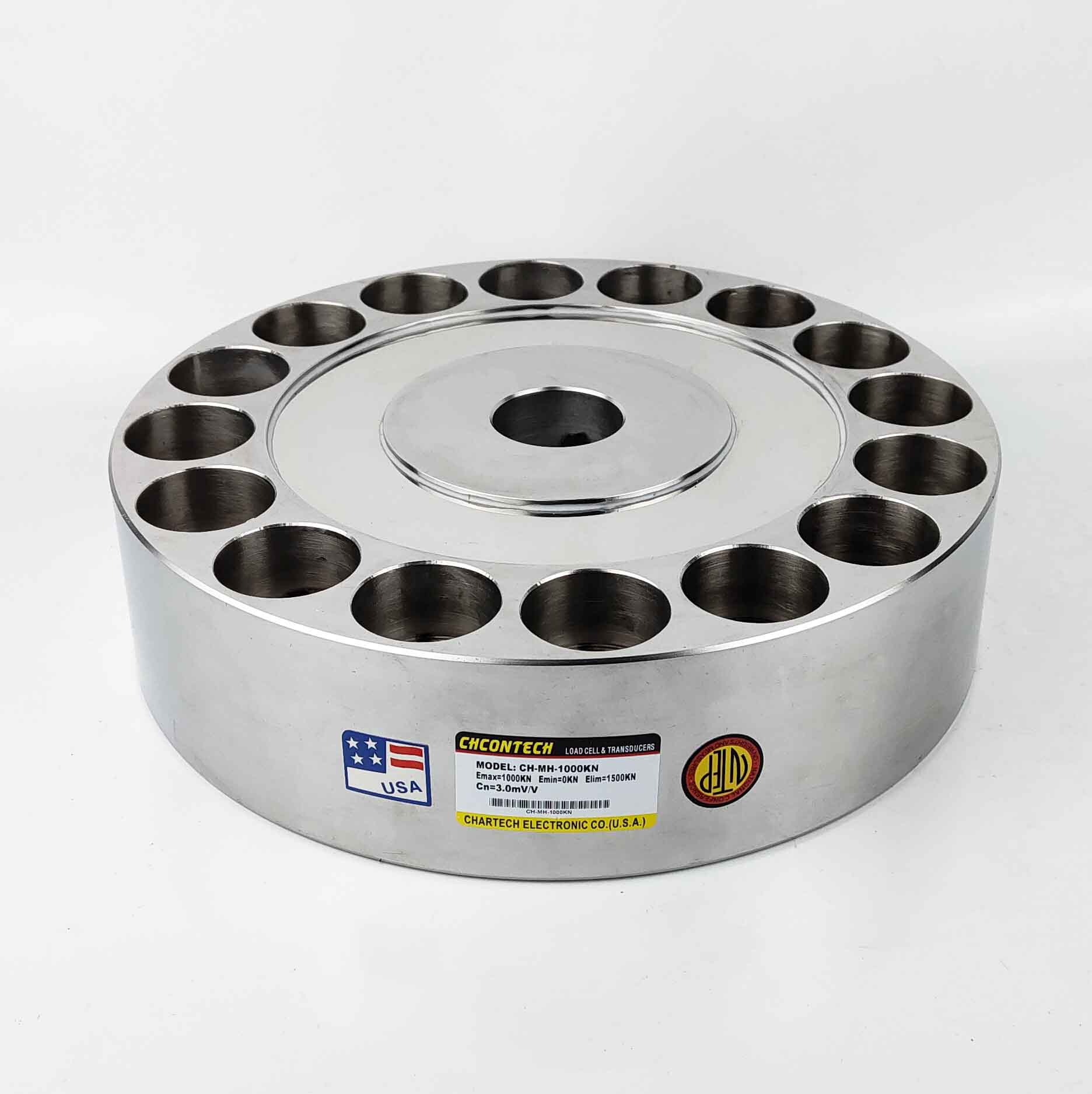

CH-MH轮辐式测力传感器

编号:10390
查看:
发布:2022-05-20

CH-MH轮辐式测力传感器采用优质不锈钢材质,具有高精度,高稳定性,低外形,安装简便、快速等特点。适用于试验机。 量程:600kN(60t),1000kN(100t)


拨打电话
Call
在线咨询
Service


产品名称:CH-MH轮辐式测力传感器

产品特点:CH-MH轮辐式测力传感器采用优质不锈钢材质,具有高精度,高稳定性,低外形,安装简便、快速等特点。适用于试验机。


量程:600kN(60t),1000kN(100t)


外形尺寸:


型号

量程(kN)

量程(t)

D

T

H

CH-M

600,1000

60,100

--

M64x3

--

CH-MH

600,1000

60,100

--

Φ35

--

CH-MHXS

600,1000

60,100

45

Φ35

10



技术参数:


技术参数




额定输出

3.0mV/V±0.003

输入阻抗

750±10Ω

非线性

±0.05%F.S

输出阻抗

701±3Ω

滞后性

<±0.05%F.S

绝缘电阻

≥5000MΩ

重复性

<±0.05%F.S

允许激励电压

5~15V/DC

蠕变

<±0.05%F.S/30min

补偿温度范围

-10℃~+40℃

零点温度影响

<±0.03%/10℃

工作温度范围

-30℃~+70℃

输出温度影响

<±0.03%/10℃

安全过载

150%F.S

零点平衡

<±1%F.S

极限过载

300%F.S

接线方式

激励:+红 -黑

信号:+绿 -白 屏蔽:黄粗
