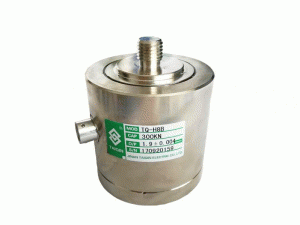

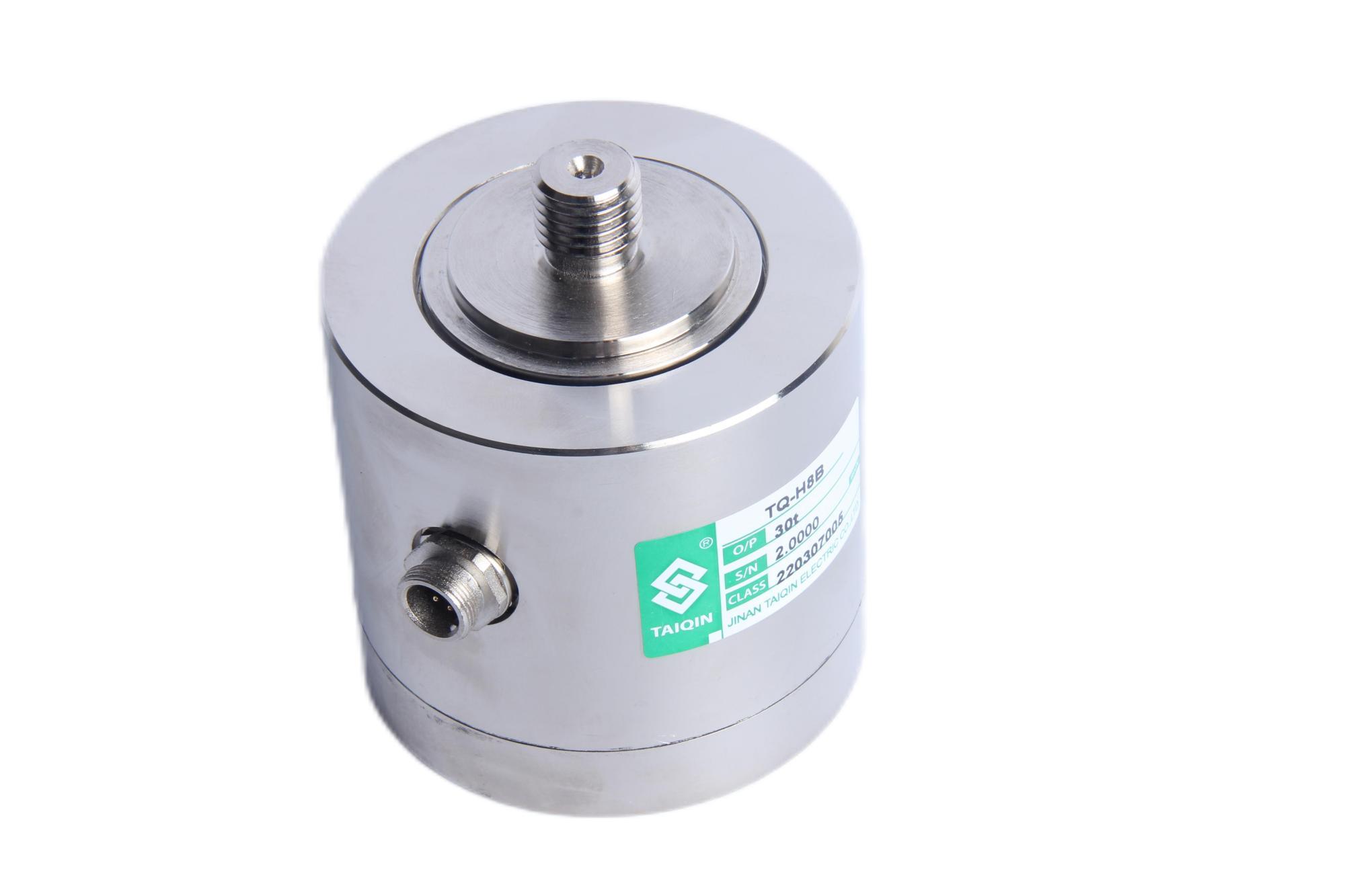

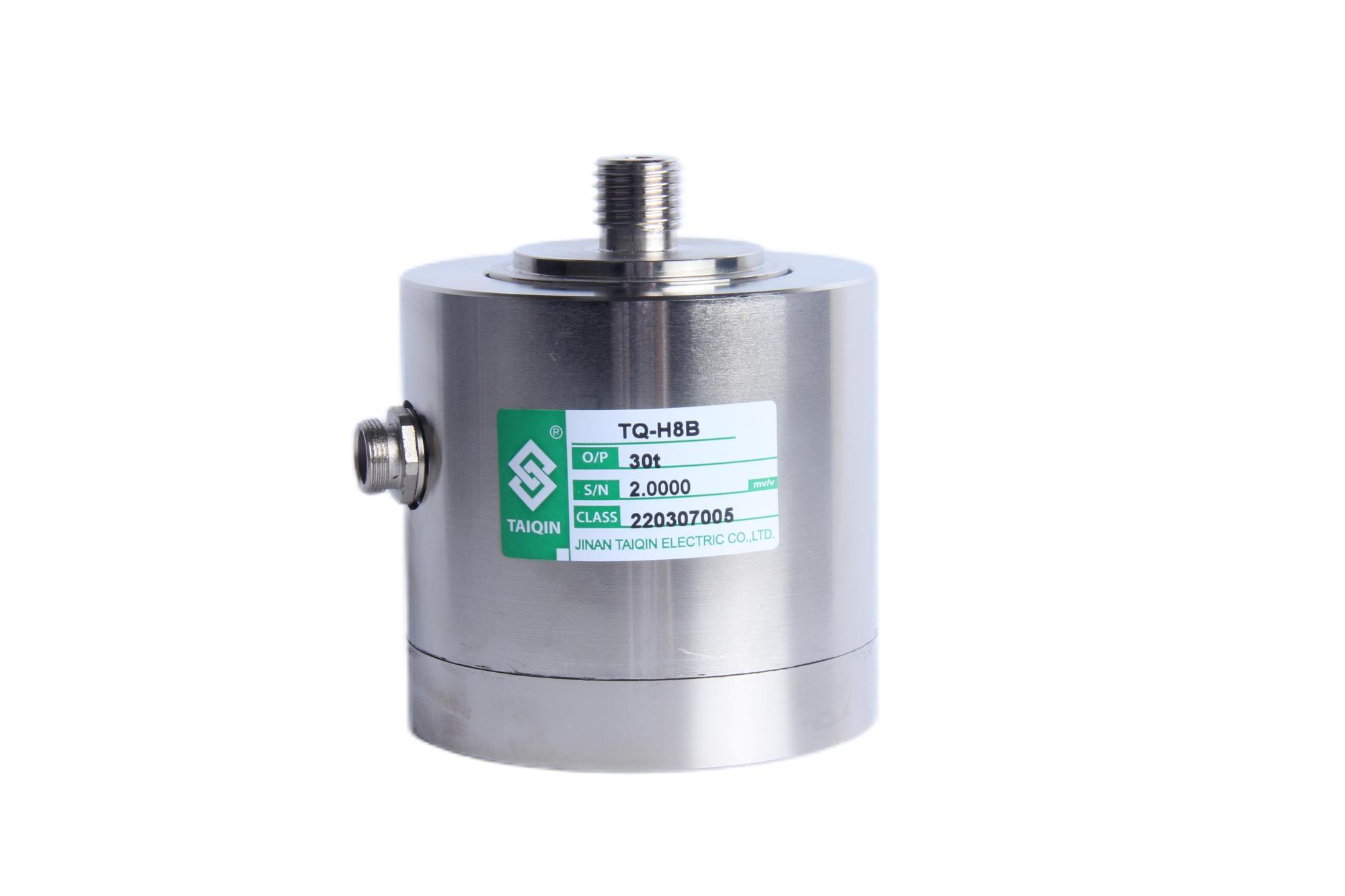

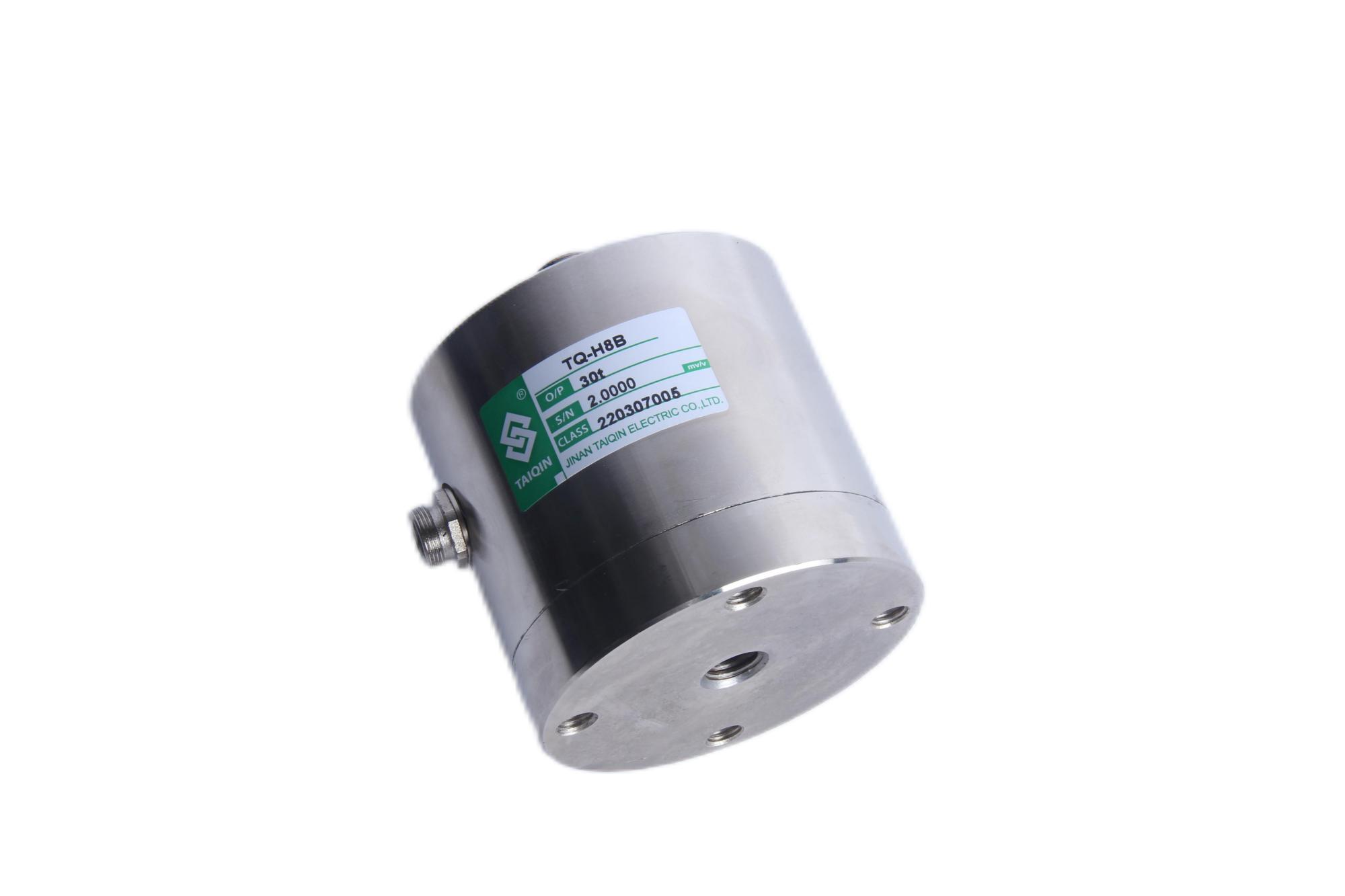

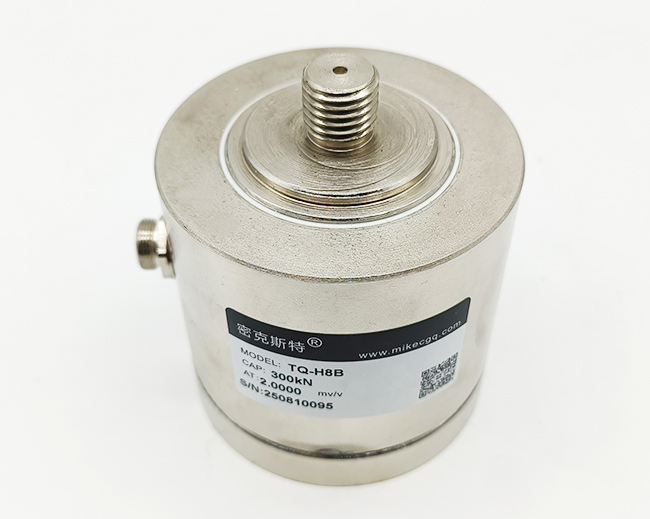

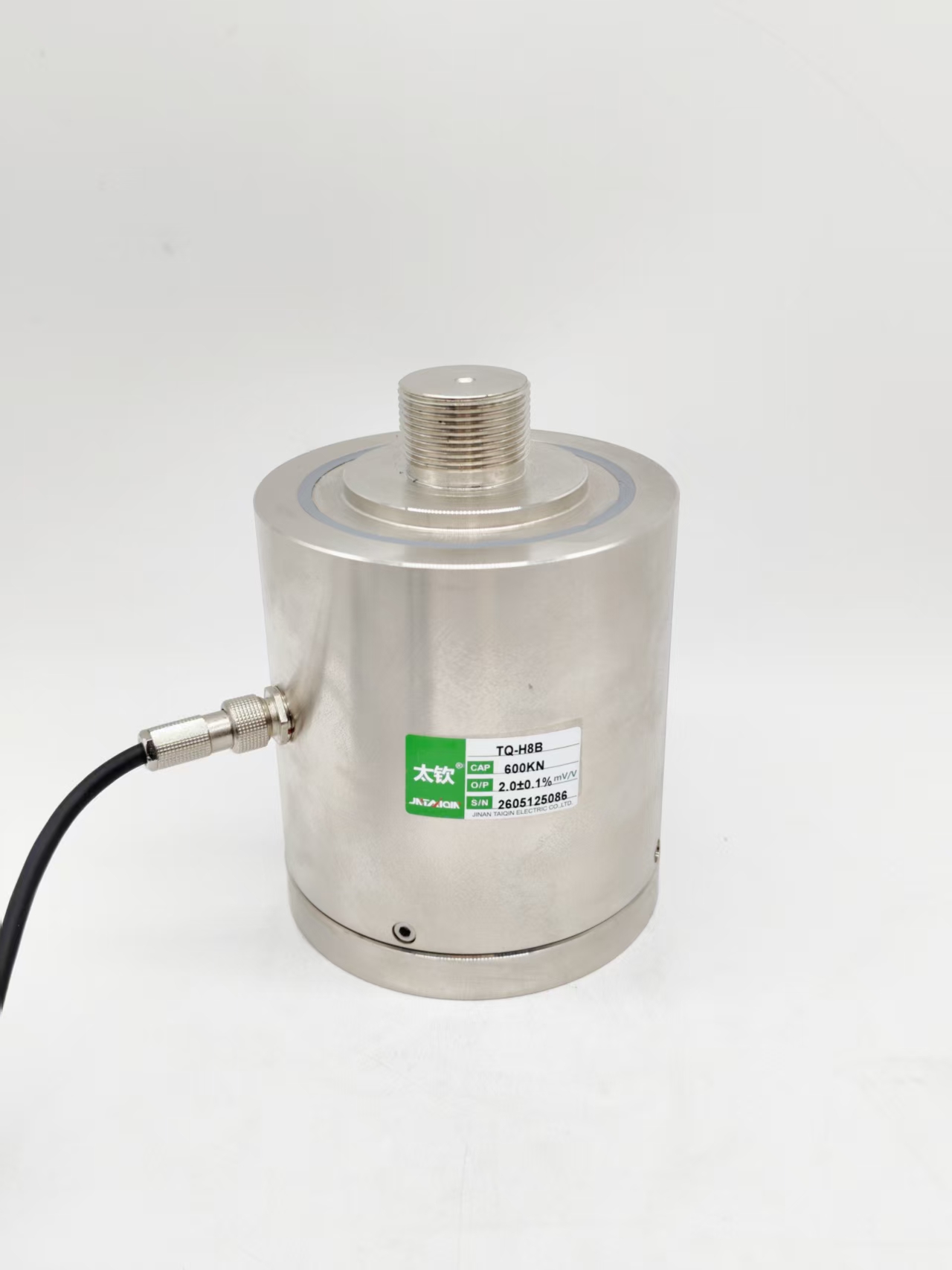

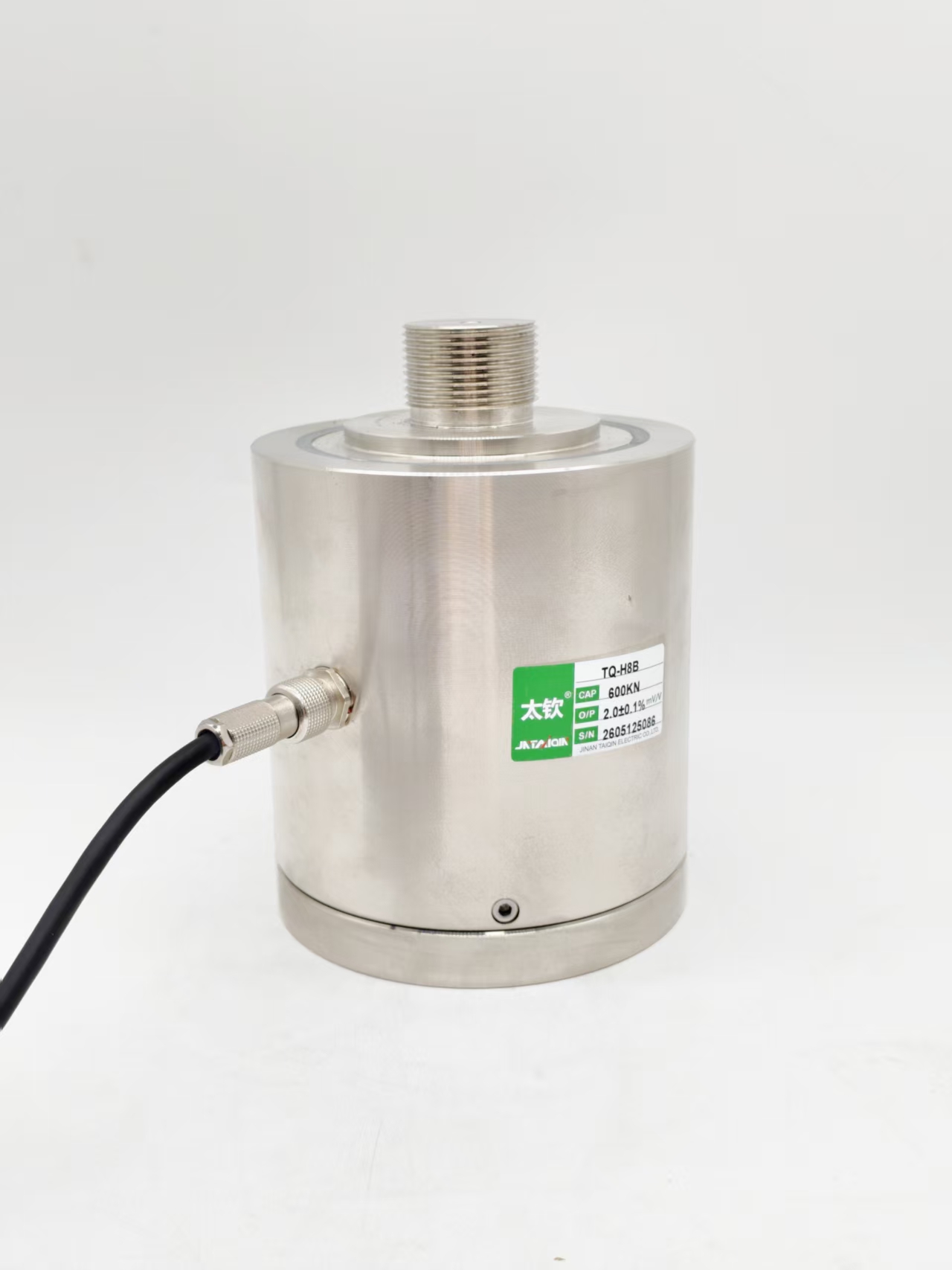

TQ-H8柱式称重传感器
编号：10134
查看：
发布：2020-07-30
TQ-H8柱式称重传感器动态响应快，防过载能力强、安装容易，使用方便。 TQ-H8柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
编号：10134
查看：
发布：2020-07-30
TQ-H8柱式称重传感器动态响应快，防过载能力强、安装容易，使用方便。 TQ-H8柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
产品特点：TQ-H8柱式称重传感器动态响应快，防过载能力强、安装容易，使用方便。
产品用途：TQ-H8柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。
量程：30 kN(3t)、50 kN(5t)、100 kN(10t)、 200 kN(20t)、300 kN(30t)、500 kN(50t)、600 kN(60t)
技术参数及外形尺寸：
序号 | 产品技术参数 | |
1 | 额定载荷 | 30kN-600kN |
2 | 综合精度 | ≤0.1%F.S |
3 | 灵敏度 | 1-1.5mV/V |
4 | 蠕变 | ±0.1%F.S/30min |
5 | 零点输出 | ±1%F.S |
6 | 零点温度影响 | ±0.1%F.S/10℃ |
7 | 输出温度影响 | ±0.1%F.S/10℃ |
8 | 输入阻抗 | 380±20Ω |
9 | 输出阻抗 | 350±3Ω |
10 | 绝缘阻抗 | ≥2000MΩ |
11 | 补偿温度范围 | -10~40℃ |
12 | 安全过载 | 150％F.S |
13 | 材质 | 合金钢 |
14 | 密封等级 | IP68 |
15 | 接线方式 | 红……E+（输入正） 黑……E-（输入负） 绿……S+（输出正） 白……S-（输出负） |

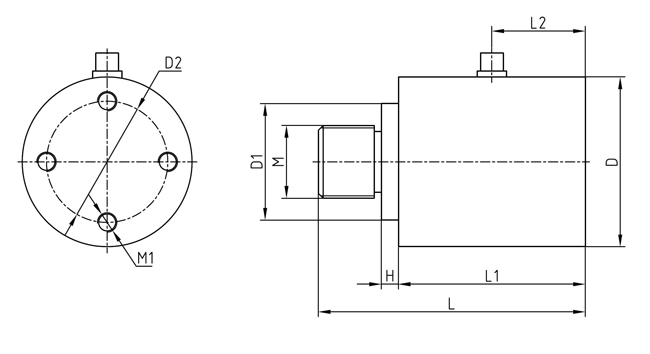

型号 量程（kN） 量程（t） D D1 D2 M L L1 L2 H M1 TQ-H8 30-100 3-10 60 28 40 M16 110 84 59 4 4-M8 200-300(A) 20-30(A) 70 48 50 M30×2 131 100 59 7 4-M8 200-300(B) 20-30(B) 80 42 65 M16 95 77 47 3 4-M8 200-300(C) 20-30（C） 85 48 60 M30×2 131 100 65 7 4-M12 500-600(A) 50-60（A） 90 68 70 M36×2 160 130 74 5 4-M10 500-600(B) 50-60（B） 118 68 90 M36×2 160 130 79 5 4-M12
图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
