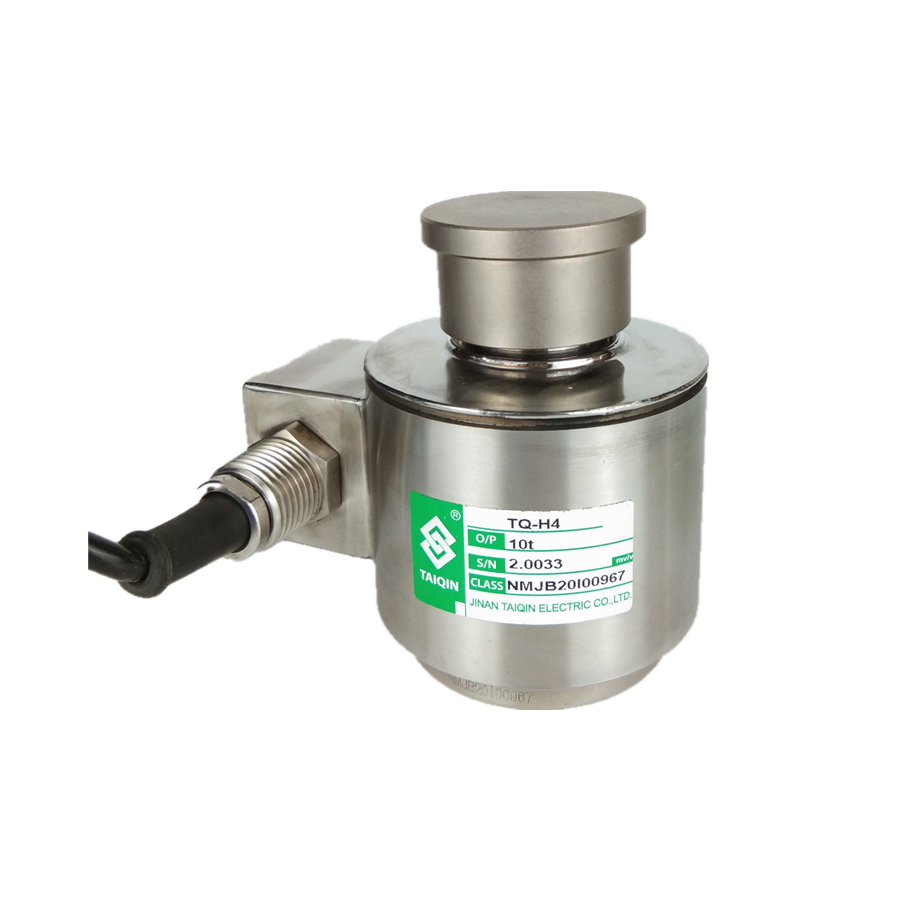

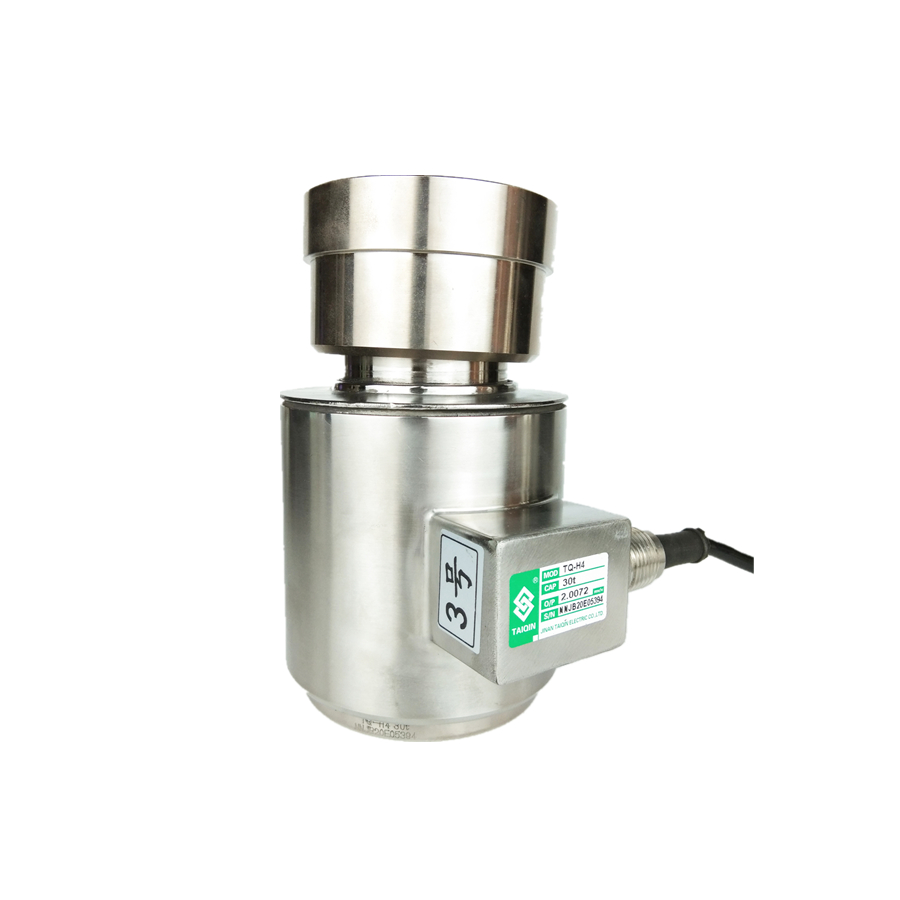

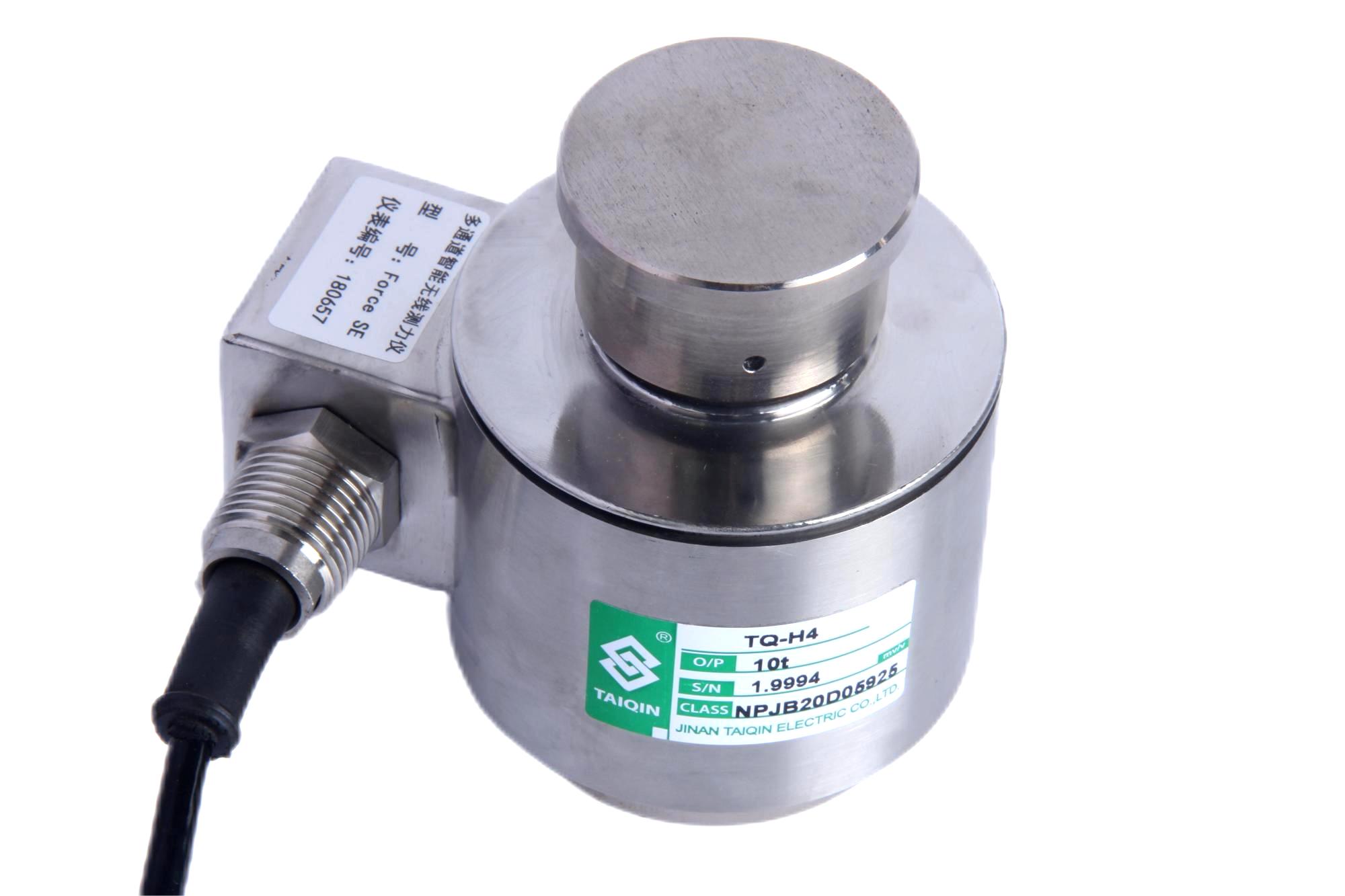

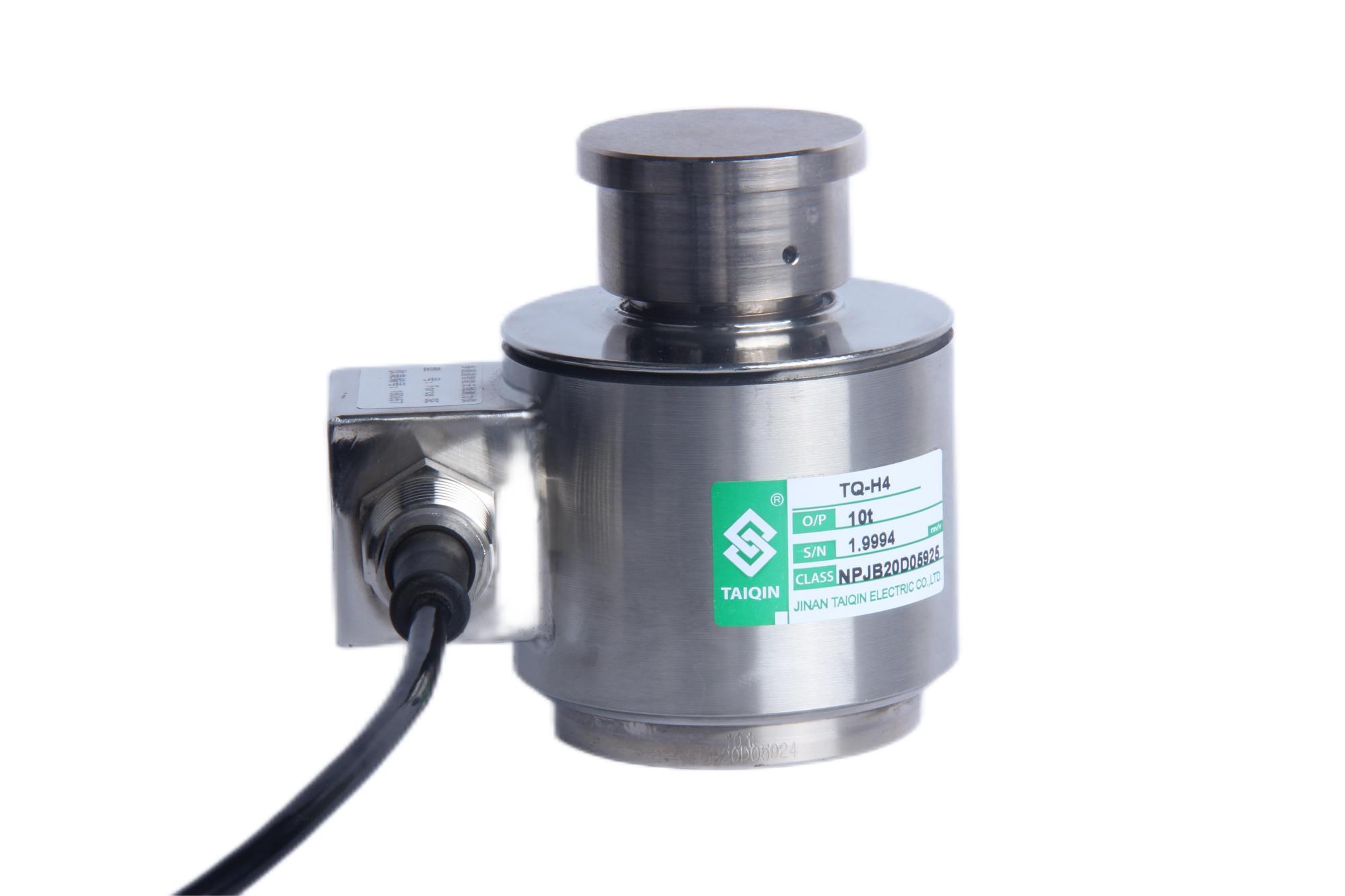

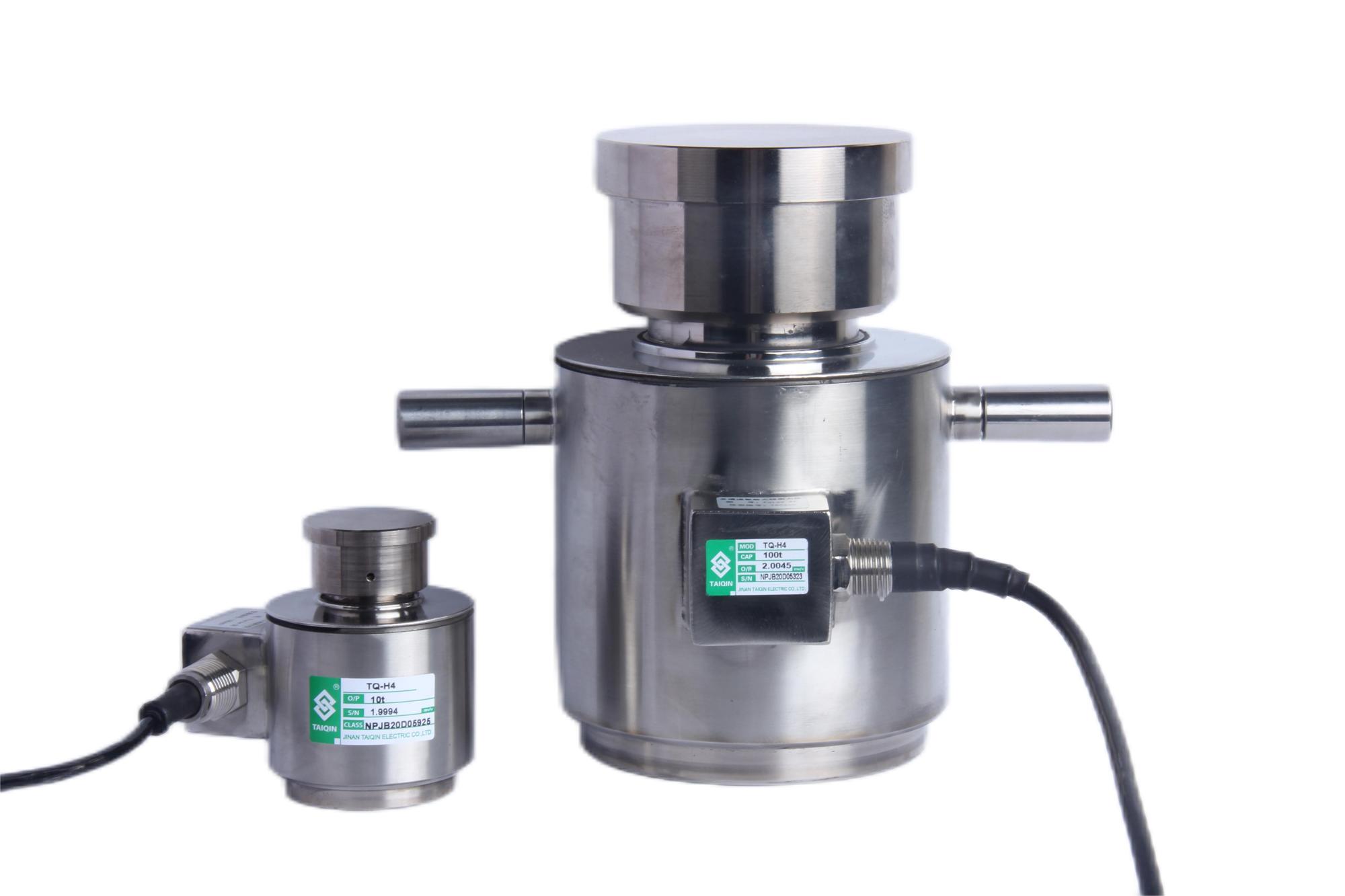

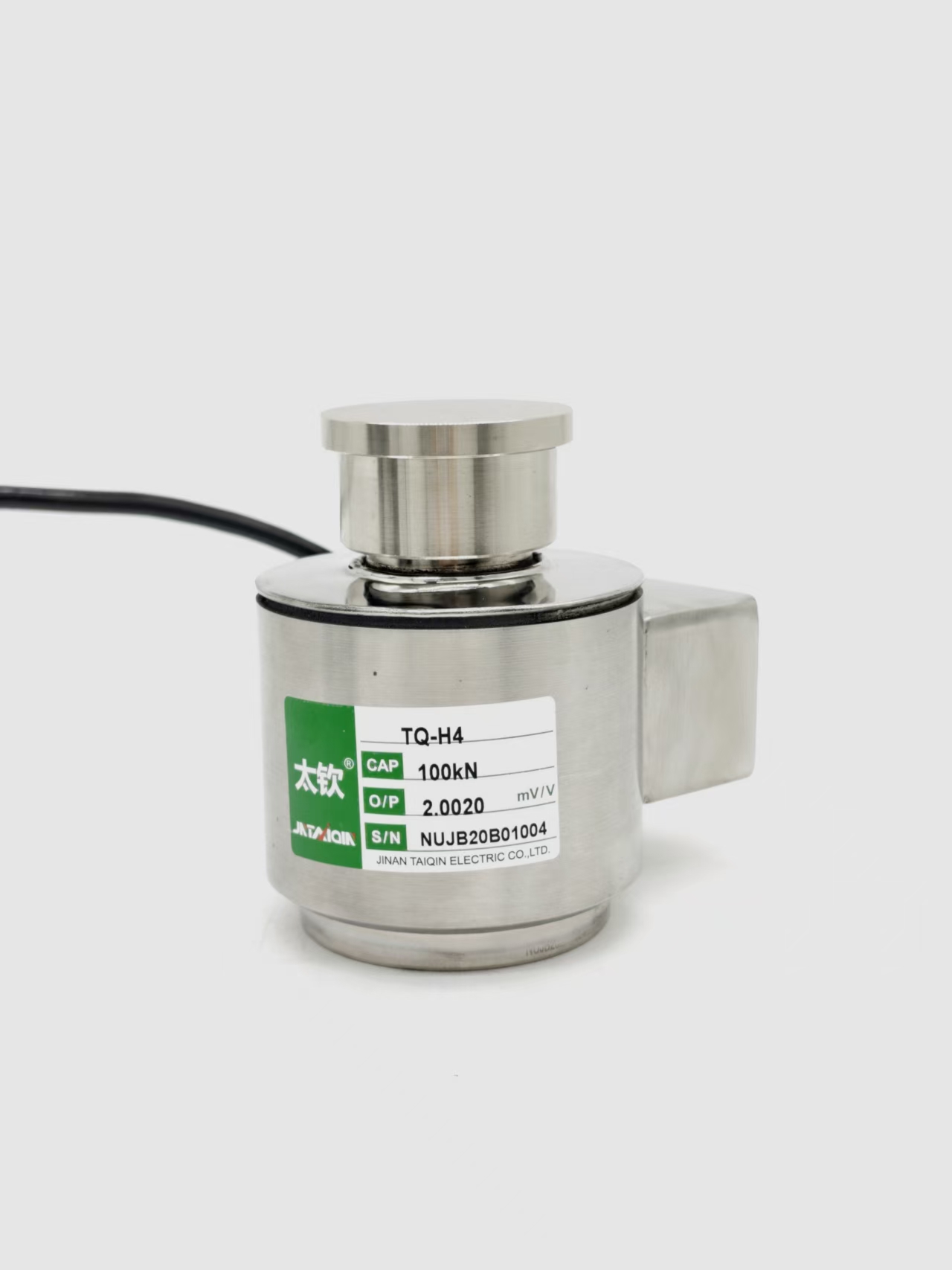

TQ-H4柱式称重传感器

编号：10130
查看：
发布：2020-08-14

TQ-H4柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达​IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。 TQ-H4柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。


拨打电话
Call 在线咨询
Service



产品名称：TQ-H4柱式称重传感器

产品特点：TQ-H4柱式称重传感器为全密封结构，采用氩弧焊接，防水、防尘能力达到IP68等级要求。承载方式为上球头压式，动态反应快，防过载能力强，安装容易，使用方便。

产品用途：TQ-H4柱式称重传感器适用于制造电子汽车衡、动态轨道衡、大吨位料斗秤等衡器。

量程：50kN(5t)、100kN(10t)、300kN(30t)、600kN(60t)、1000kN(100t)、2000kN(200t)、3000kN(300t)、5000kN(500t) 、8000kN(800t)、10000 kN(1000t)

技术参数及外形尺寸：

序号

产品技术参数

1

额定载荷

5-1000t

2

综合精度

0.02；0.05

3

灵敏度

1.5-2.0mV/V

4

零点输出

±1%F.S

5

输入阻抗

450±20Ω

6

输出阻抗

480±3Ω

7

绝缘阻抗

≥5000MΩ

8

补偿温度范围

-10~50℃

9

适用温度范围

-20~60℃

10

安全过载

120％F.S

11

材质

合金钢

12

激励电压

10V(DC)

13

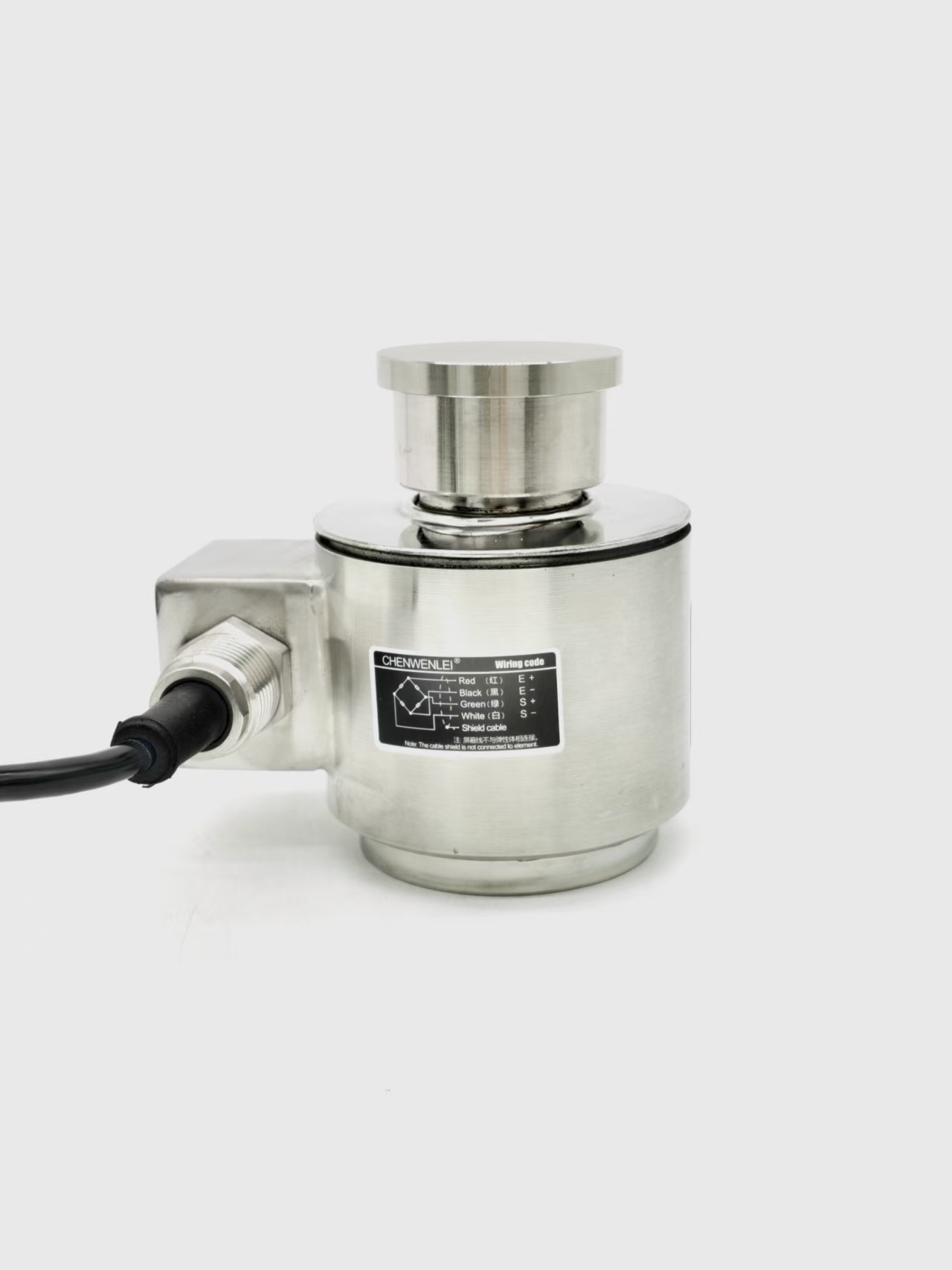

接线方式

红……E+（输入正）

黑……E-（输入负）

绿……S+（输出正）

白……S-（输出负）



型号

量程(kN)

量程(t)

A

B

C

E

F

G

H

SR

Minch

Mmm

MDP

TQ-H4

50-200

5-20

75

83

32.5

64

10

31.8

62

125

1/2-20

M12×1.75

13

300-600

30-60

100.6

127

54.6

86

14

59

88.6

152

3/4-16

M18×1.5

18

900-2000

90-200

150.6

184.5

92

108

26

80

134.4

400

3/4-16

M20×1.5

25

3000

300

164

229

92

108

26

93.7

148

400

3/4-16

M20×1.5

25

5000

500

177

304.8

117

115

26

139.7

165.1

1143

3/4-16

M20×1.5

32

8000

800

230

410

340

150

170

194

/

1000

/

M18

/

10000

1000

280

460

380

165

188

220

/

1000

/

M20

/



图片与实物略有差异，以实物为准 / 济南泰钦保留随时更改、撤消产品型号、规格的权利，恕不另行通知
